ADS仿真模式

瞬态仿真：Transient simulation

瞬态仿真采用的是求解偏微分方程（基尔霍夫电压电流方程）。

通道仿真：Channel simulation

通道仿真这是求解通道的脉冲响应，然后再加以处理。

1.Bit-by-Bit

逐位模式计算对特定位序列的响应。在这种模式下，信道模拟器依靠线性信道的线性和时不变性来实现快速仿真和高吞吐量。在逐位信道仿真中，脉冲响应依次由两步响应叠加得到。阶跃输入的上升和下降边缘由指定的各种抖动分量调制。因此，在逐位模式下的信道仿真包括两个步骤:

1）步骤描述

在阶跃特性描述过程中，通道模拟器调用ADS瞬态/卷积引擎来精确计算系统的阶跃响应。模拟器自动检测阶跃响应持续时间，并考虑发送和接收均衡器的影响，如果有的话。

2）脉冲叠加

在这一阶段，模拟器将单个脉冲相加，并将输出传递给眼探针进行进一步处理。模拟器对电路中的每个眼探头和每个串扰驱动器重复此步骤。
以上是官方文档的描述

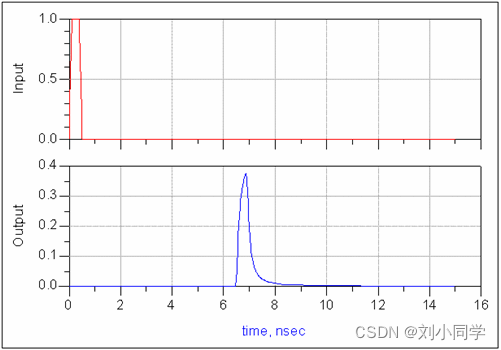

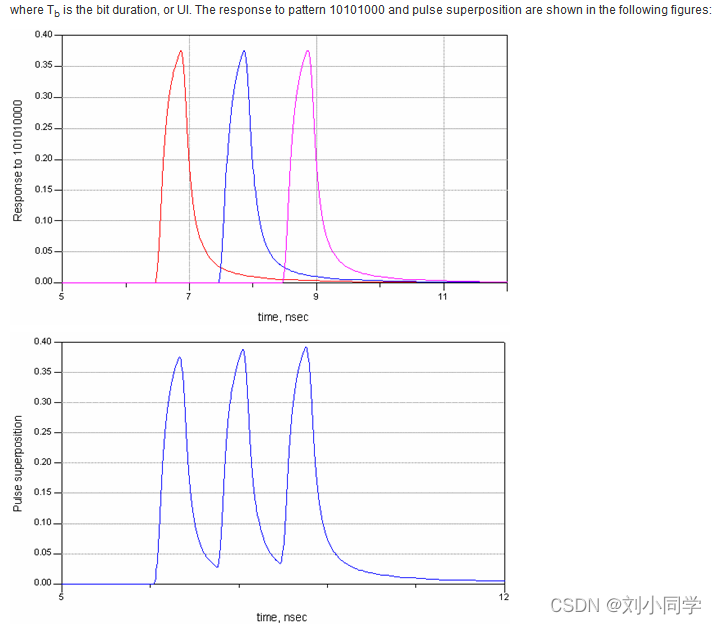

3）下面图一是单独脉冲的响应，图二是叠加后的脉冲相应：

2.Statistical Simulation

在统计信道仿真中，系统特性是由统计计算得到的，而不是由脉冲响应的蛮力叠加得到的。ADS实现基于[参考文献1]中描述的原则，使用新的和专有的算法来精确处理随机和周期性抖动、DCD和其他影响。在统计模式下的信道仿真包括两个步骤:

1）步骤描述

在阶跃特性描述过程中，通道模拟器调用ADS瞬态/卷积引擎来精确计算系统的阶跃响应。

2）统计计算

利用统计计算从ISI分布产生眼密度，考虑抖动规格、串扰驱动、均衡器、编码等因素的影响。眼睛探头组件从眼睛密度分布中提取所有相关数量，包括浴缸、BER轮廓和其他眼图指标

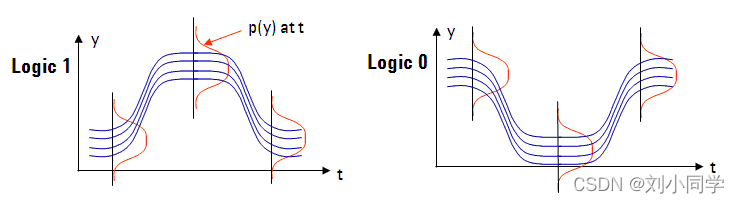

3）下图通过统计计算得到概率密度函数p(y)：

3.Bit-by-Bit与Statistical Simulation差别

对于非重复位模式，在限制位数增加到无穷大时，两种信道仿真模式给出了相同的结果。选择统计模式，如果您感兴趣的精确模拟到低BERs。如果您对TX或串扰信道中特定位序列的系统响应感兴趣，请选择逐位模拟。
在逐位仿真中，DFE/FFE RX均衡器可以以自适应方式工作。自适应DFE/FFE在统计模拟中不可用(您仍然可以在优化或任何其他固定的tap模式下使用DFE/FFE)。要查看自适应DFE/FFE的低误码率统计，请运行逐位模拟并节省DFE节拍。然后，您可以通过读取在最后一次逐位模拟的时间点计算出来的点击量来运行统计模拟。
除了只有逐位可用的波形测量外，所有Eye_Probe测量在两种通道仿真模式下都可用，包括浴缸和轮廓图。当您希望将ber计算到较低级别时，统计模拟可以更快地提供更准确的结果

以上是本人对于信号完整性设计的简单整理总结，其中有些遗漏，会及时更新。
如有错误，希望各位大神留言指正，如果有用处的话，可以收藏关注哦
