ADS（Advanced Design system）仿真测试元器件输入阻抗

前言

先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。在进行一系列仿真前，最常用的就是测试电路的输入阻抗了，下面记录的是我是如何用ADS测量输入阻抗的。

测量输入阻抗

新建一个新的原理图后，在顶部工具栏找到“Insert”，选择“Template”，意思是插入一个主题或模版。

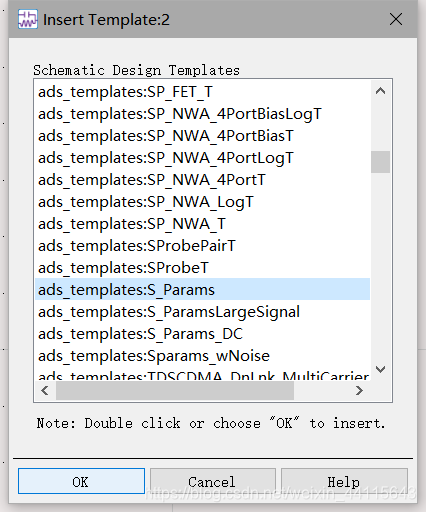

选择“ads_templates:S_Params”，意思是插入一个S参数分析模版。

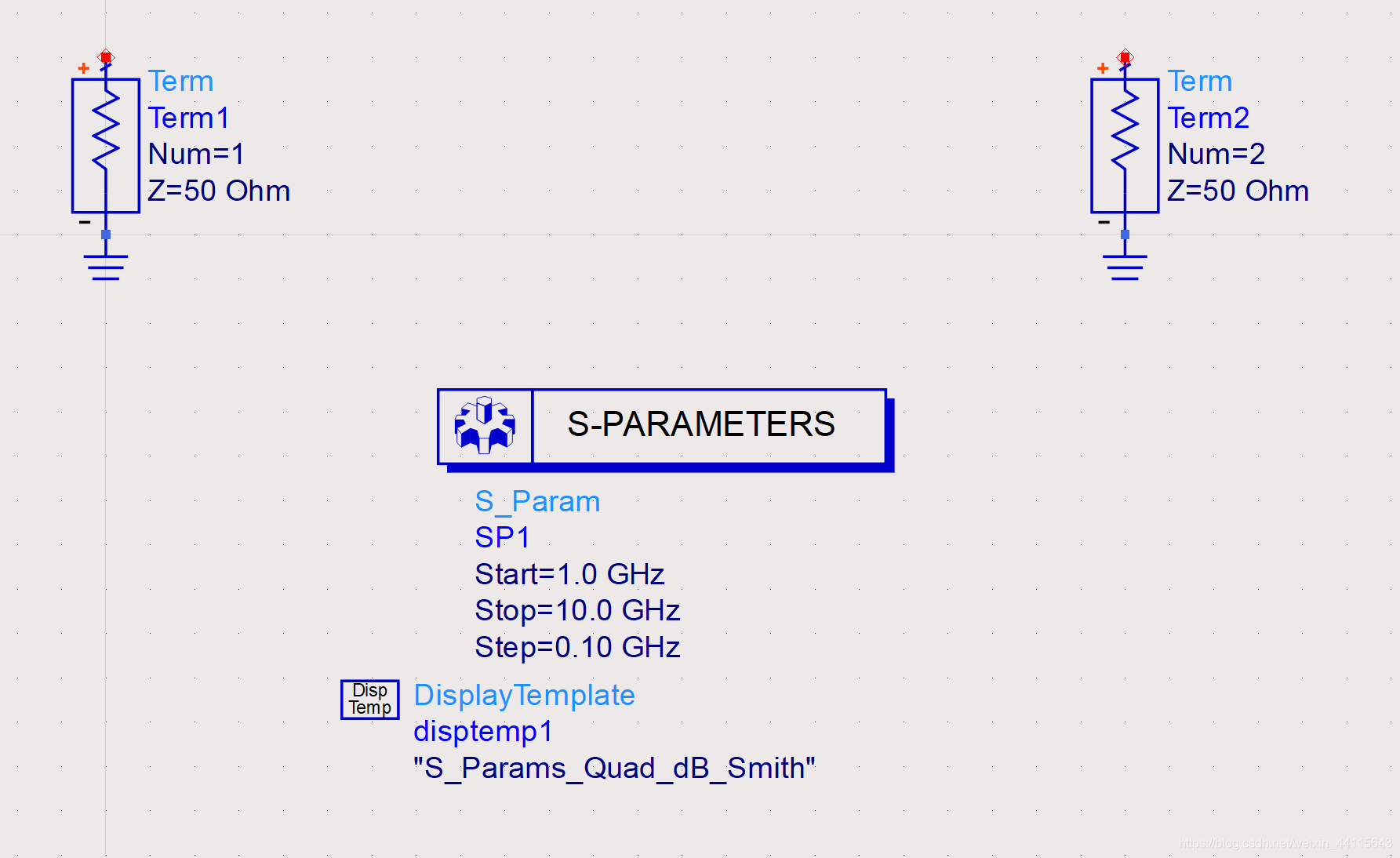

插入完成之后如下原理图所示。其中Term1和Term2代表的是一号端口和二号端口，中间的是S参数设置器，可以选择扫频的频率，可以根据实际情况修改，最下面的是仿真数据显示模版，使用默认的就行。

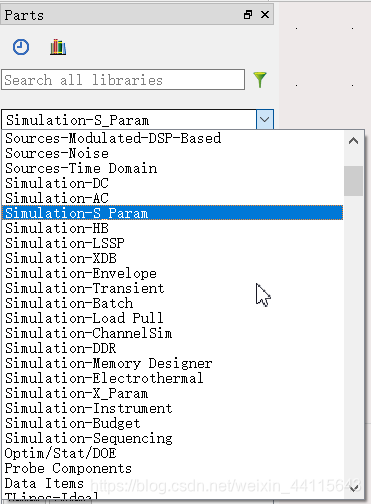

默认的显示模版只显示S(1,1)参数，我们需要添加一个计算，来显示输入阻抗。在右边显示元器件的一栏，选择“Simulation-S_Param”。

在其中找到Zin这个控件，放入原理图中。

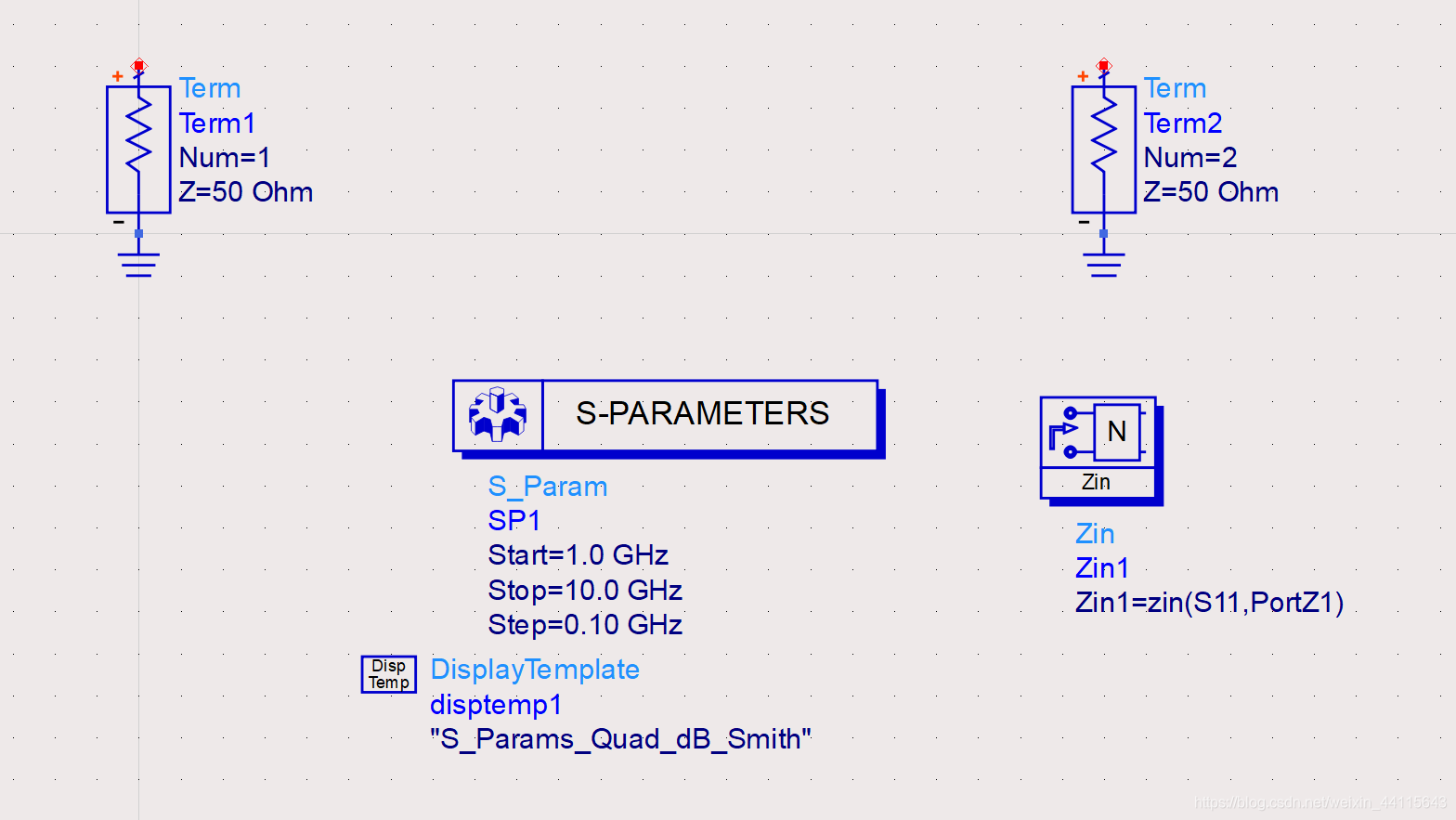

放好的原理图是这样的。

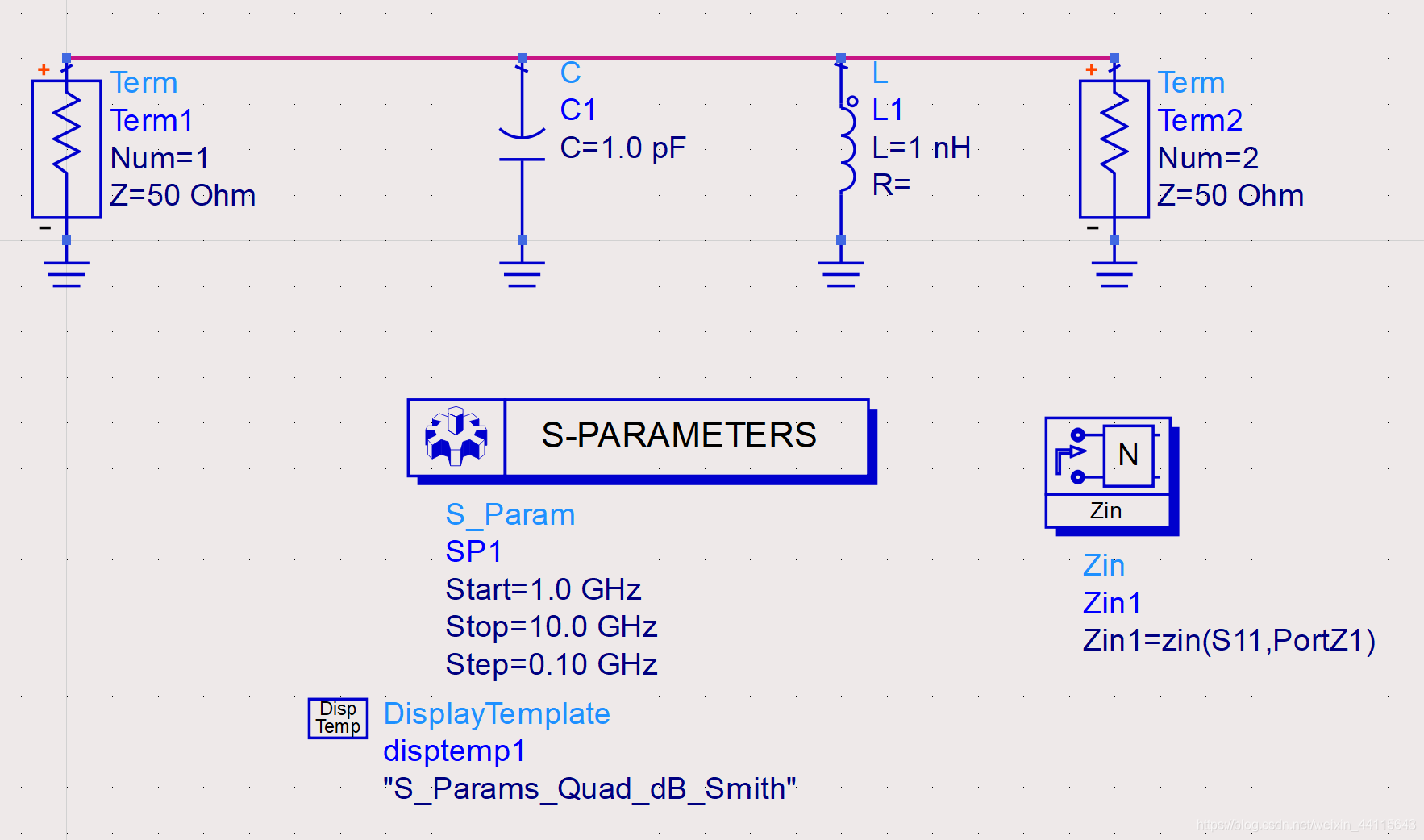

这样，我们就可以在端口1和端口2之间放上我们需要测量输入阻抗的元器件或者电路图了，这里我用最基本的LC滤波器来举例，在原理图中并联一个L和一个C，测量这个电路的输入阻抗。

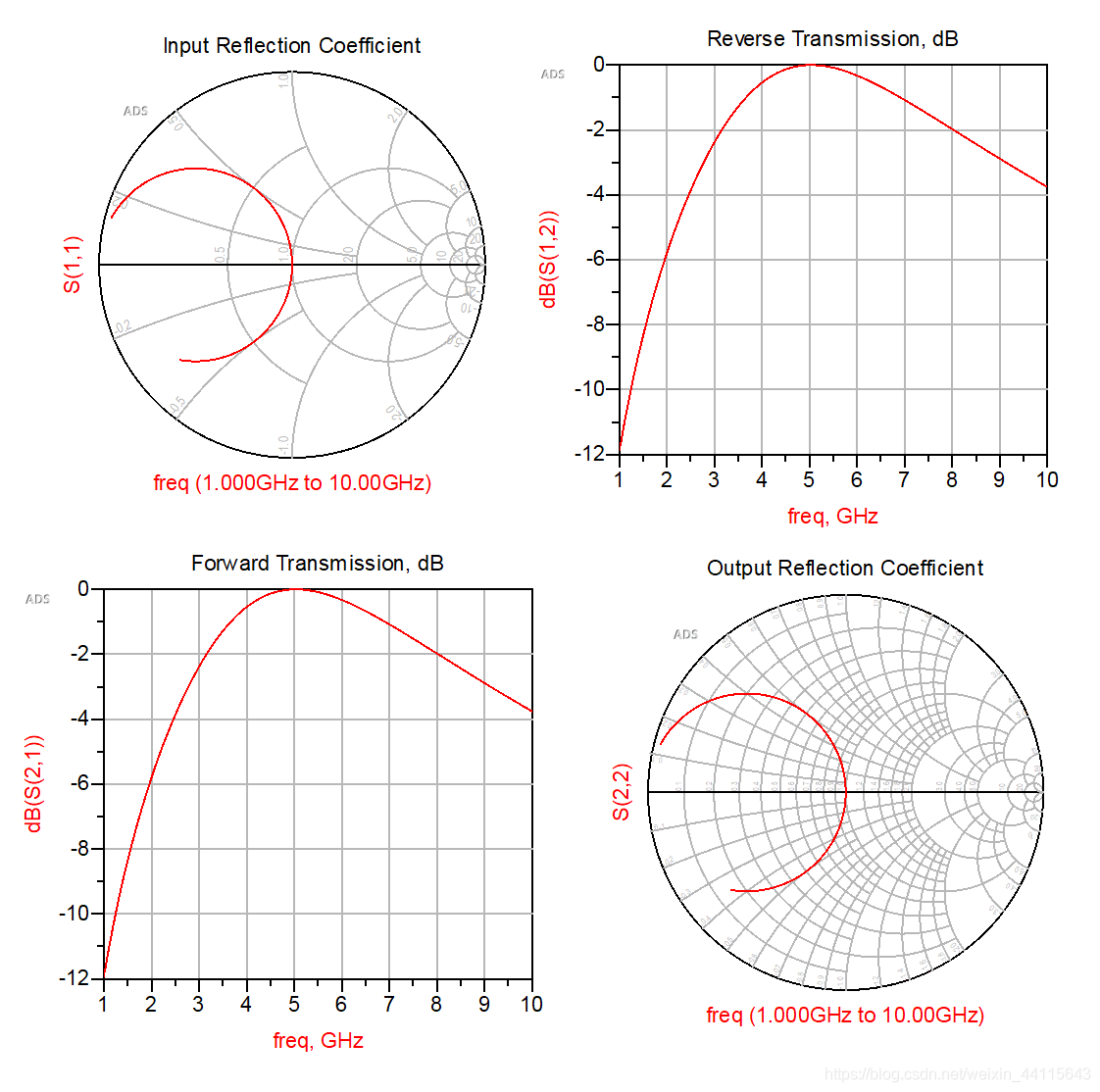

点击仿真按钮，可以看到基本的S参数已经仿真出来了。

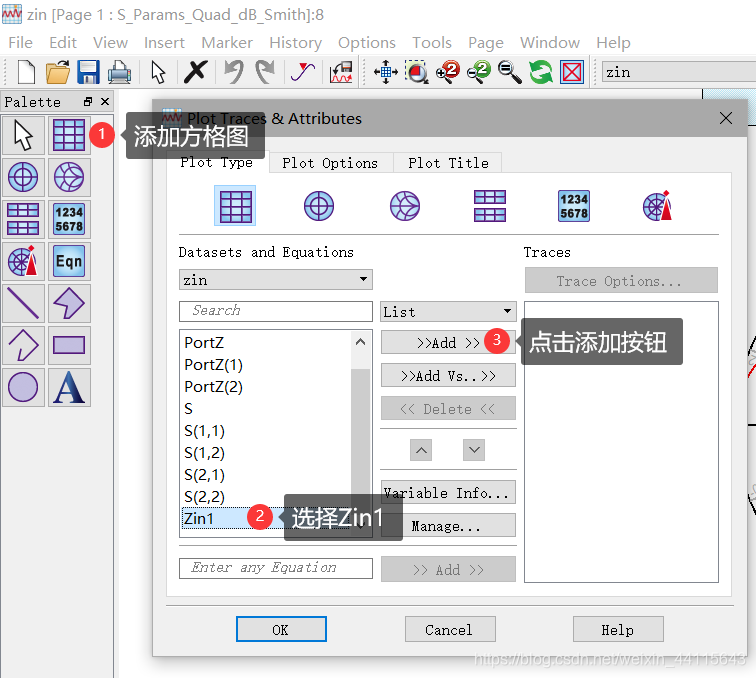

在仿真结果的左边，添加一张图。按照下图的步骤来，先添加一张方格图，再选择添加Zin1，点击添加按钮。

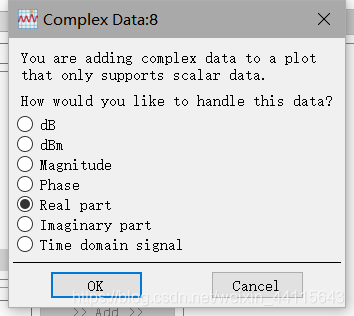

选择实部添加，点击确定。

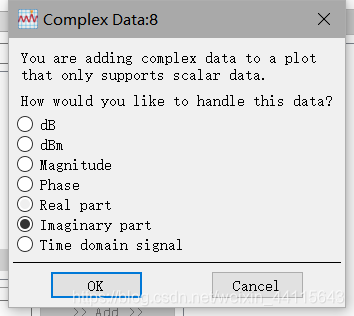

再点击虚部添加，点击确定。

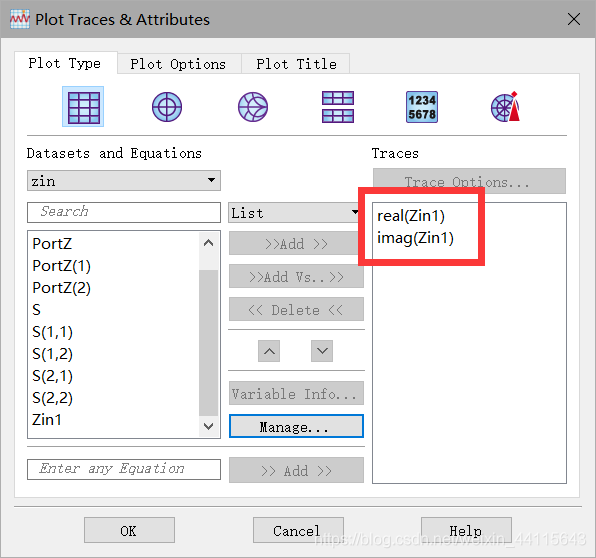

正确添加后，应该会显示有两组数据。点击OK，添加到仿真结果中。

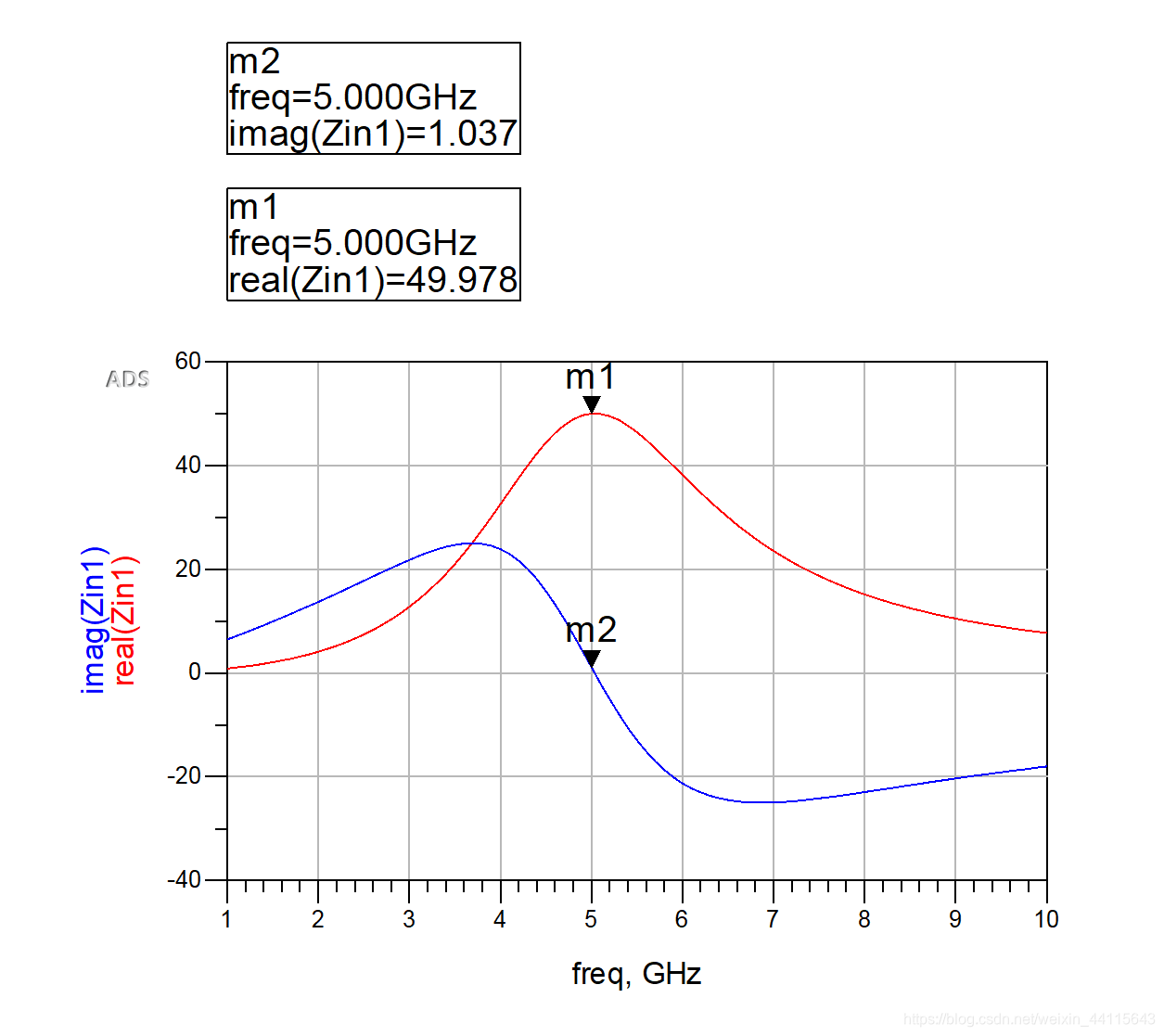

至此，输入阻抗曲线就被计算出来了，选择自己感兴趣的频率点，添加一个mark即可得到对应频率的阻抗。
