相机畸变矫正保姆级科普

相机畸变形成的机理

相机畸变主要是由于镜头的光学特性、制造工艺以及安装方式等因素导致的成像几何变形，包括
径向畸变（Radial Distortion）及切向畸变（Tangential Distortion）。

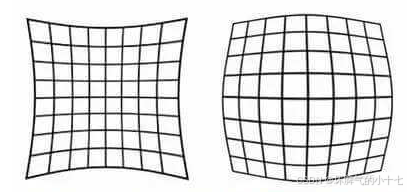

其中径向畸变是由于镜头曲率不均匀，尤其是边缘区域的折射效应与中心不一致造成，例如长焦镜头边缘光线折射角度减小，导致图像边缘向内收缩，直线呈凹陷状，形成枕形畸变（Pincushion Distortion），广角镜头（如鱼眼镜头）因边缘光线折射角度更大，导致图像边缘向外膨胀，直线呈桶状弯曲，形成桶形畸变（Barrel Distortion），以下分别是枕形和桶形畸变示意图：

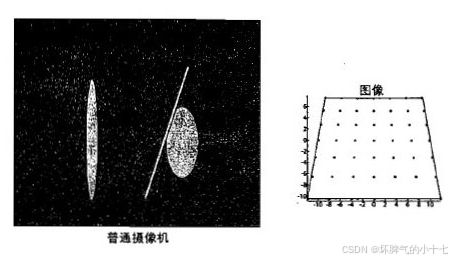

而切向畸变（Tangential Distortion），则是由于镜头与图像传感器（如CMOS/CCD）安装不平行，导致光轴倾斜，制造或组装误差（如镜片倾斜、传感器偏移）会使图像发生“剪切”形变，原本平行的线条变得倾斜，以下分别是切向畸变示意图：

除了以上情况造成及畸变，还有其他因素也可能造成畸变例如：镜头设计复杂度（多镜片组合可能引入更复杂的畸变、如非对称畸变）、 温度/压力变化：极端环境可能引起镜头物理形变，导致临时畸变。

相机畸变的影响及矫正理论

相机畸变的影响

相机畸变在视觉表现上会使直线变弯、物体比例失真、边缘模糊等、 而在在计算机视觉（如SLAM、三维重建）中，未校正的畸变则会降低算法精度，所以应该如何应对畸变呢？

相机畸变的矫正方法

手机相机的畸变矫正主要通过光学设计优化和软件算法协同实现，具体步骤如下：

1. 光学设计优化

非球面镜片：使用非球面镜片替代传统球面镜片，减少边缘光线折射误差，从物理层面降低畸变。
多镜片组合：通过多枚镜片(如6P、7P镜头)组合设计，相互补偿像差，优化光路均匀性。
镜头镀膜技术：减少杂散光干扰，避免因反射导致的边缘画质劣化。

2. 软件算法矫正

(1) 畸变参数标定
出厂校准，每台手机的镜头在出厂前通过标定板（如棋盘格）进行校准，计算以下参数：
径向畸变系数（k1, k2, k3):描述图像中心向外膨胀（桶形畸变）或收缩（枕形畸变）的程度。
切向畸变系数（p1, p2）：由镜头与传感器安装偏差导致的偏移。
主点坐标（cx, cy）：图像光学中心位置。
(2) 畸变模型应用

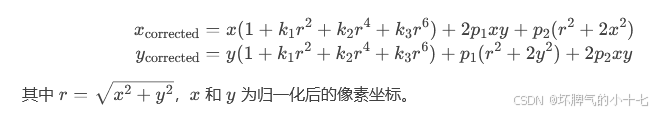

矫正映射,使用标定参数构建畸变矫正模型，通过反向映射算法对每个像素位置进行几何校正,公式示例：

插值处理: 矫正后的像素位置可能为非整数，需使用双线性插值或更高效的Lanczos插值算法生成平滑图像。
(3) 边缘处理
裁剪或填充，矫正后图像边缘可能产生黑边，通常选择裁剪或智能填充（如基于AI的内容延展）。

3. 实时处理与优化

预览实时矫正：
在相机预览时，通过GPU加速（如OpenGL ES）实时应用畸变矫正，确保用户所见即所得。
多镜头协同：
广角镜头：矫正桶形畸变，避免边缘拉伸。
长焦镜头：矫正枕形畸变，保持画面平整。
多摄切换：不同镜头的矫正参数无缝切换，避免视角跳跃。

4. AI增强技术

动态自适应矫正：
利用深度学习模型（如CNN）识别场景中的直线结构（如建筑边缘），针对性优化局部畸变。
示例：华为“XD Fusion”引擎通过AI分析场景，分区域调整畸变参数。
内容感知填充：
对裁剪后的边缘空白区域，使用生成对抗网络（GAN）生成合理背景内容。

相机畸变的矫正方法

一、标定前准备

1. 标定设备与环境
标定板：
棋盘格标定板：黑白方格交替（如8×6棋盘），方格尺寸精确（误差<0.01mm）。
高精度印刷：使用亚克力或玻璃材质，避免纸张变形。
其他选择：圆点阵列标定板（适合鱼眼镜头）。
环境要求：
光照均匀：使用漫反射光源（如LED柔光箱），避免镜面反光干扰。
温度控制：恒温（如25℃±1℃），防止镜头热胀冷缩导致参数漂移。
机械固定：手机与标定板通过夹具固定，确保相对位置稳定。
2. 标定工具
软件工具：
OpenCV：开源库（cv2.calibrateCamera函数）。
MATLAB相机标定工具箱。
厂商自研工具：如华为/苹果的工厂专用标定软件。
硬件辅助：
三轴机械臂：自动调整标定板角度（覆盖不同视角）。
高精度位移台：控制标定板与手机的精确距离（如0.1mm精度）。

二、标定流程

3. 数据采集
多角度拍摄：
拍摄至少 15~20张 不同角度、不同位置的标定板图像。
覆盖区域：
标定板需覆盖画面中心、四角及边缘区域。
标定板倾斜角度建议在±30°以内（避免极端角度导致特征点丢失）。
距离变化：标定板距离手机从最近对焦距离到无穷远（针对多焦距镜头分段标定）。
4. 特征点提取
角点检测：
使用 Harris角点检测 或 亚像素级优化算法（如OpenCV的findChessboardCorners函数）。
精度要求：角点坐标误差需控制在0.1像素以内。
畸变模型选择：
普通镜头：采用 Brown-Conrady模型（包含径向畸变k1/k2/k3和切向畸变p1/p2）。
广角/鱼眼镜头：使用 Kannala-Brandt模型 或改进多项式模型。
5. 参数计算
内参与外参分离：
内参（Intrinsic）：焦距（fx, fy）、主点（cx, cy）、畸变系数（k1, k2, p1, p2, k3）。
外参（Extrinsic）：每张图像中标定板的旋转矩阵R和平移向量t。
优化方法：

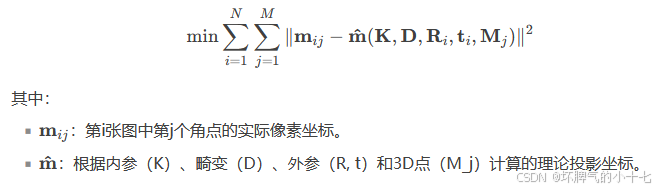

最小化重投影误差：通过非线性优化（如Levenberg-Marquardt算法）迭代求解。
公式：

6. 标定验证
重投影误差：
计算所有角点的平均误差（通常要求<0.3像素）。
误差过大时需检查角点提取精度或增加标定图像数量。
视觉验证：
将标定板矫正后的图像叠加网格线，观察直线是否平直。
使用实际场景测试（如拍摄建筑边缘检验畸变矫正效果）。

三、工厂量产标定

7. 自动化标定系统
设备集成：
机械臂自动调整标定板位置，相机模组固定在温控工装。
通过PLC控制标定流程，单台设备标定时间<30秒。
多温度点标定：
在高温（如50℃）、低温（-10℃）环境下重复标定，存储不同温度下的畸变参数。
运行时根据温度传感器数据动态切换参数。
8. 数据存储与应用
参数存储：
标定后的畸变系数写入手机 OTP（One-Time Programmable）存储器 或 ISP固件。
多摄系统需为每个镜头单独存储参数（如广角、超广角、长焦）。
实时矫正：
在ISP或GPU中预置矫正映射表（LUT），通过硬件加速实时应用畸变矫正。

四、标定挑战与解决方案

9. 边缘区域精度不足
解决方案：
增加标定板在画面边缘的覆盖密度。
使用高分辨率标定板（如4K打印分辨率）。
10. 动态环境适应性
温度补偿：
标定不同温度下的参数，运行时通过温度传感器动态调整。
华为Mate系列采用 温漂补偿算法，实时修正热膨胀导致的畸变变化。
老化补偿：
定期通过用户场景（如文档扫描）触发自校准。
11. 多摄协同标定
标定步骤：
单独标定每个镜头的畸变参数。
标定多摄之间的相对位置（外参）。
构建统一坐标系，确保多摄切换时视角平滑过渡。

五、示例：超广角镜头标定

标定板选择：使用大尺寸棋盘格（覆盖超广角边缘变形区域）。
数据采集：标定板贴近镜头（利用超广角近距离对焦能力）。
模型优化：针对桶形畸变（k1为负值），增加高阶项（k2, k3）拟合。
边缘裁剪：矫正后裁剪约10%~15%的边缘区域，保证画面平整。

六、工具与代码示例（基于OpenCV）

import cv2
import numpy as np
images = [cv2.imread(f"calib_{i}.jpg") for i in range(20)]
CHECKERBOARD = (7, 9)  # 内部角点数（行×列）
objp = np.zeros((CHECKERBOARD[0]*CHECKERBOARD[1], 3), np.float32)
objp[:, :2] = np.mgrid[0:CHECKERBOARD[1], 0:CHECKERBOARD[0]].T.reshape(-1, 2)

objpoints = []  # 3D点
imgpoints = []  # 2D点
for img in images:
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    ret, corners = cv2.findChessboardCorners(gray, CHECKERBOARD, None)
    if ret:
        objpoints.append(objp)
        corners_refined = cv2.cornerSubPix(gray, corners, (11,11), (-1,-1),
                                         (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001))
        imgpoints.append(corners_refined)

ret, K, D, rvecs, tvecs = cv2.calibrateCamera(
    objpoints, imgpoints, gray.shape[::-1], None, None)

print(f"Distortion coefficients: {D.ravel()}")

对于同一颗镜头在不同焦距下的畸变矫正标定，需遵循以下步骤：
焦距点选择,离散标定点：在镜头的全焦段范围内选取关键焦距（如广角端、中间段、长焦端），通常间隔为焦距范围的10%~20%,示例：若镜头焦距为24-120mm，标定点可选24mm、35mm、50mm、85mm、120mm。
数据采集 > 畸变参数计算 > 标定验证 > 参数存储
建立查找表（LUT）,将各焦距点的标定参数按焦距值排序存储。

{
  "24mm": {"k1": -0.12, "k2": 0.03, "p1": 0.001, "p2": -0.002, "k3": 0.0005},
  "50mm": {"k1": -0.08, "k2": 0.01, "p1": 0.0005, "p2": -0.001, "k3": 0.0002},
  ...
}

多焦距标定脚本（Python + OpenCV）

```python
import cv2
import numpy as np

# 定义焦距列表
focal_lengths = [24, 35, 50, 85, 120]
lut = {}

for fl in focal_lengths:
    # 控制镜头变焦至fl mm（需硬件接口支持）
    set_lens_focal_length(fl)

    # 采集标定图像
    images = capture_calibration_images()

    # 标定计算
    ret, K, D, rvecs, tvecs = cv2.calibrateCamera(...)

    # 存储参数
    lut[fl] = {
        'K': K.tolist(),
        'D': D.tolist()
    }
# 保存LUT
import json
with open('distortion_lut.json', 'w') as f:
    json.dump(lut, f)

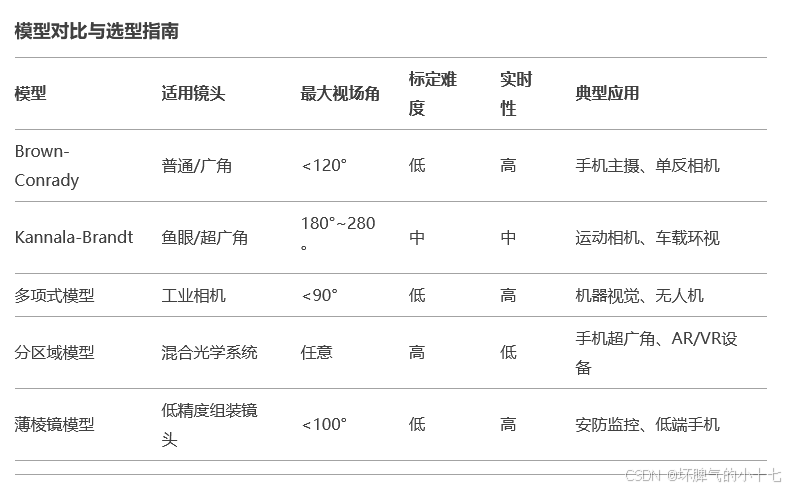

相机畸变矫正常用模型

相机畸变模型是描述图像几何形变的数学模型，不同镜头类型适配不同的畸变模型，以下是常见模型及其对应镜头类型的详细解析：
1. Brown-Conrady 模型（经典模型）

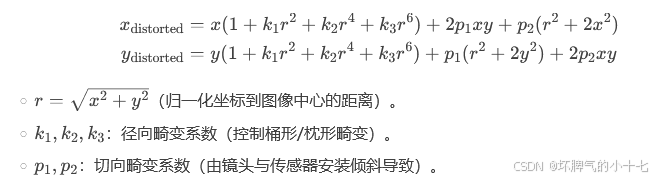

适用镜头：普通手机镜头、单反相机（非鱼眼），数学公式：

优点：
模型简单，计算效率高。
广泛支持（OpenCV、MATLAB等工具默认使用）。
缺点：
对大畸变（如鱼眼镜头）拟合能力不足。
高阶项（k3k_3k3​）可能导致边缘过校正。

2. Kannala-Brandt 模型（鱼眼镜头专用）

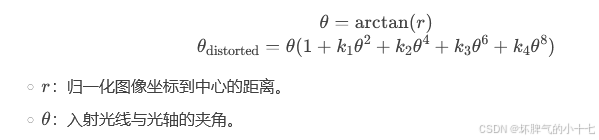

适用镜头：鱼眼镜头、超广角镜头（如手机超广角模组）,数学公式：

优点：
基于光线入射角度建模，更适合极端畸变（如180°视场角）。
支持多种鱼眼投影方式（等距、等立体角等）。
缺点：
参数更多（通常需标定4个径向系数）。
计算复杂度高于Brown-Conrady模型。
3. 多项式模型（改进型径向畸变）

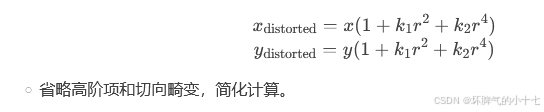

适用镜头：无人机镜头、工业相机（中等畸变）,公式：

优点：
适用于轻度至中度畸变场景。
参数少，标定速度快。
缺点：
忽略切向畸变可能导致标定误差。
不适用于广角或鱼眼镜头。
4. 针孔模型 + 畸变修正（理想模型扩展）
适用镜头：近理想光学系统（如长焦镜头）,公式：

优点：
模型简单，适合理论分析。
缺点：
忽略实际畸变，仅用于理想化场景。

5. 分区域畸变模型（AI增强型）
适用镜头：手机多摄系统（混合焦距）。
原理：将图像划分为多个区域，每个区域独立标定畸变参数, 结合深度学习预测局部畸变（如谷歌Pixel的AI矫正）。
优点：
适应复杂畸变分布（如超广角边缘拉伸）。
提升视觉观感（避免全局模型过度平滑）。
缺点：
标定数据量需求大。
实时计算需NPU/GPU加速。

基于AI的畸变矫正算法

1. 监督学习：端到端像素级矫正
原理：
使用成对的畸变-矫正图像数据集训练卷积神经网络（CNN），直接预测矫正后的像素坐标或图像,典型网络结构：
U-Net：编码器-解码器结构，保留局部细节（适合高分辨率图像）。
FlowNet：预测畸变场（Dense Optical Flow），通过光流扭曲实现矫正。
优点：
可处理复杂畸变（如非对称、局部形变）。
自动学习镜头特性，减少人工标定依赖。
挑战：
需要大量精确配对的训练数据（采集成本高）。
模型泛化能力依赖数据多样性（如不同光照、场景）。

2. 无监督学习：自监督畸变建模
无需成对数据，通过几何一致性约束（如直线应为直线）或自生成监督信号。
典型方法：
几何先验约束：设计损失函数惩罚图像中的曲线结构（如建筑边缘弯曲）。
对抗训练（GAN）：生成器输出矫正图像，判别器判断是否“符合自然图像分布”。
案例：
谷歌《DeepCalib》：通过自监督学习从单张图像估计鱼眼镜头参数。
优点：
摆脱对标注数据的依赖。
适应未知镜头型号的畸变矫正。
3. 混合模型：传统模型 + AI优化
用AI优化传统模型的参数（如动态调整k1/k2系数）或补偿残差畸变。
实现方式：
参数预测网络：输入图像特征，输出Brown-Conrady模型系数。
残差学习：传统模型矫正后，用CNN进一步修复局部失真。
优点：
结合物理可解释性与AI灵活性。
计算量可控，适合移动端部署。
4. 深度强化学习（DRL）：动态自适应矫正
将畸变矫正建模为序列决策问题，通过奖励函数（如直线平直度、用户评分）优化策略。
应用场景：
实时视频流中动态调整矫正参数（如运动相机防抖+畸变矫正联合优化）。
优点：
适应动态变化（如温度漂移、机械振动）。
缺点：
训练复杂度高，需模拟环境支持。
