淘晶驰+arduino控制步进电机

淘晶驰屏幕+arduino控制步进电机

ps:写的不好请指正。
1、准备材料

  • 淘晶驰屏幕(带有触屏功能)
  • arduino UNO板子
  • 面包板
  • 电源以及相关的配件
  • 步进电机+配套启动器
  • 电源设备交流转直流(根据自己电机相应适配)

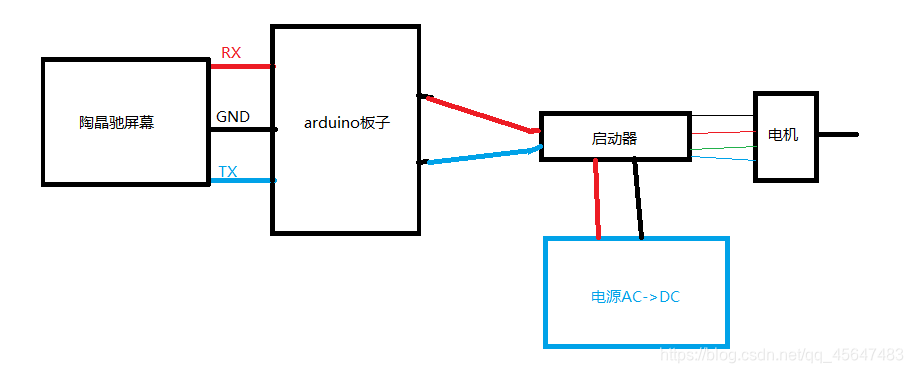

2、整体思路
陶晶驰作为控制面板通过电机屏幕向arduino板发送控制信号,arduino接受到控制信号之后通过相应的程序分析,向启动器发送启动控制信号,带动步进电机做相应的转动。
在这里插入图片描述
3、接方式

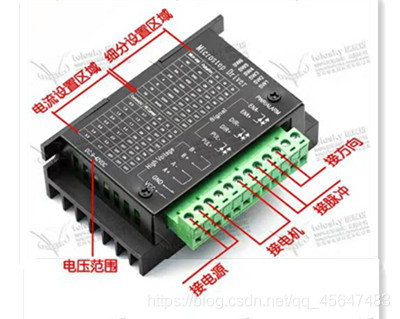

  1. 启动器+步进电机+电源设备
    在这里插入图片描述

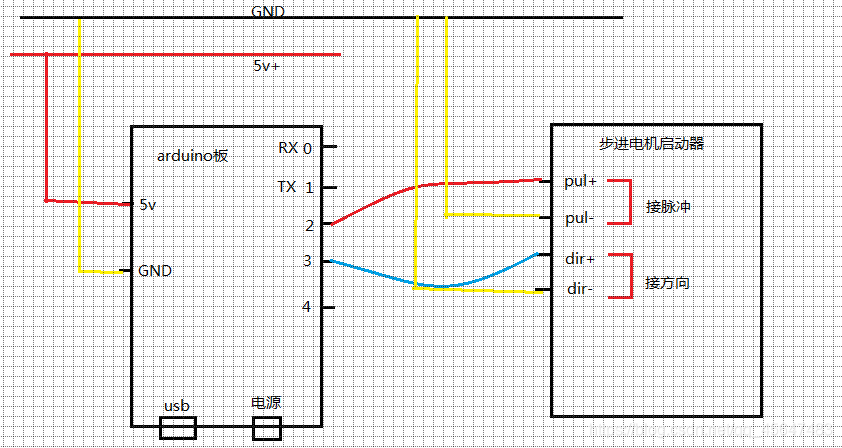

  2. arduino与启动器
    根据程序做出相应的改进(对照上图的接脉冲和接方向)。
    ps1:当用usb或者接上电源的情况下5v接口不用再外接电源板。使用usb或者电源接口直接供电即可。
    ps2:此图采用共阴接法,启动器的pul-和dir-要与arduino板GND相接。
    在这里插入图片描述
  3. arduino与陶晶驰屏幕
    A: 供电:我是使用官方电源和TTL转换器作为电源给屏幕供电(电源接上TTL,从TTL转换器的正负极分别接屏幕的正负极)。
    B:信号传输:屏幕的TX和RX线分别引出和arduino的TX和RX相连。
    ps:一点要从负极(GND)引线接到arduino的GND接口(我在连接的时候之前没有接地,只能通过TTL的usb接线与电脑连接才可以控制。)

4、代码

  1. arduino代码
//定义引脚
#define STEPPIN1 2
#define DIRPIN1 3

void receive_data(void);
void test_date(void);
void do_command(void);
void  qingchu(void);
String zifu="";
int mark;
int comdata[2]={0};
int go_mark=0;
int back_mark=0;
int stop_mark=0;

void setup()
{
  pinMode(STEPPIN1, OUTPUT);
  pinMode(DIRPIN1, OUTPUT);
  Serial.begin(9600);
}

void loop() {
if (Serial.available() >0)
       {
        receive_data();//接受数据函数
        test_date();//检验函数
        do_command();//执行函数
        qingchu();//初始化数据
        delay(50);
       }
}

void receive_data()
 {
int j=0;
while(Serial.available()>0)
{
  zifu+=char(Serial.read());
  Serial.println(zifu);
  delay(100);
  mark=1;
}
if (mark==1)
{
for(int i=0;i<zifu.length();i++)
{
  if(zifu[i]==',')
{
  j++;
}
else
{
  comdata[j]=comdata[j]*10+(zifu[i]-'0');
}
}
zifu=String("");
mark=0;
}
}

void test_date()
{
    if(comdata[0]==55)
    {
      if(comdata[1]==20)
      {
      go_mark=2;
      }
      if(comdata[1]==30)
      {
      back_mark=2;
      }
      if(comdata[1]==50)
      {
       stop_mark=2}
  }

}

void do_command()
{
  if(go_mark==2)
  {
    digitalWrite(DIRPIN1, HIGH);//方向
    digitalWrite(STEPPIN1, HIGH);//脉冲
    tone(STEPPIN1,500);//可以通过更改脉冲频率改变速度
  }

  if(back_mark==2)
  {
    digitalWrite(DIRPIN1, LOW);
    digitalWrite(STEPPIN1, HIGH);
    tone(STEPPIN1,500);
  }

  if(stop_mark==2)
  {
    digitalWrite(STEPPIN1, LOW);
    noTone(STEPPIN1);
  }
}

void qingchu()
{
  for(int i=0;i<=2;i++)
       {
        comdata[i]=0;
       }
        go_mark=0;
        back_mark=0;
        stop_mark=0;
        mark=0;
       Serial.flush();
}
  1. 陶晶驰屏幕代码

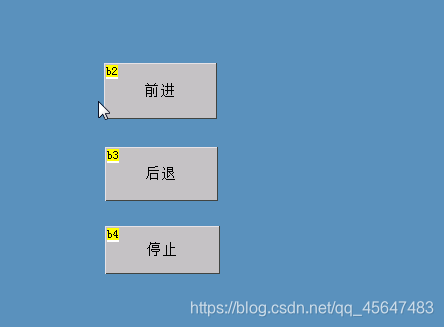

    屏幕按键界面(简单的构建了一个)
    在这里插入图片描述
代码部分:
点击前进(弹起事件)
prints "55,10",0
点击后退(弹起事件)
prints "55,20",0
点击停止(弹起事件)
prints "55,50",0

5、推荐学习网站
ps:并非广告,个人觉得不错的资源。

  1. arduino学习
    推荐太极创客,对于初学者有很大帮助。
    太极创客
  2. 陶晶驰
    有官方网站就很不错
    陶晶驰官网

6、附上视频
ps:这是以前做的拍的视频可能和这个有点不同,视频中是三个电机。但是原理都一样。

视频链接

最后希望这篇文章对你有很大帮助。
