锂电池升压充放电管理电路设计问题排查

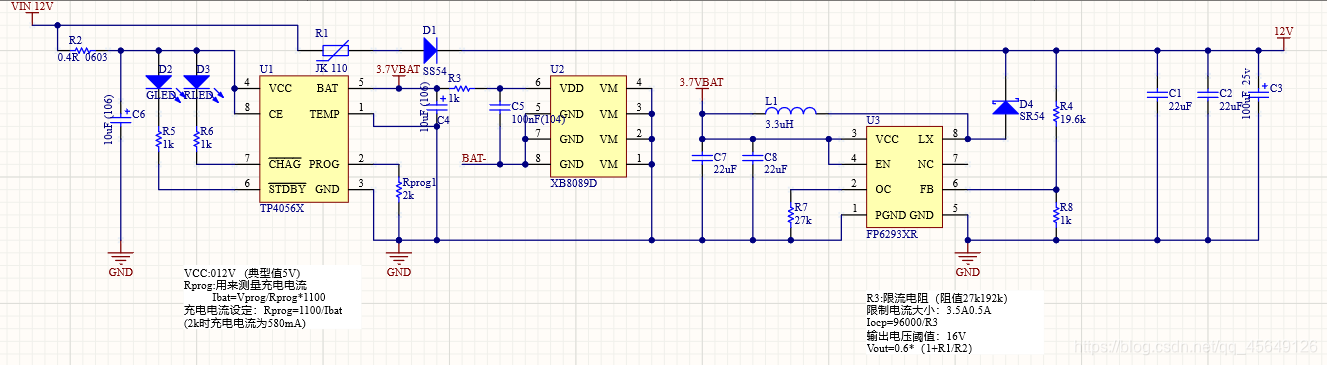

设计的锂电池充放电电路，TP4056X用来充放电管理，XB8089D为锂电池保护芯片，FP6293XR为升压芯片。

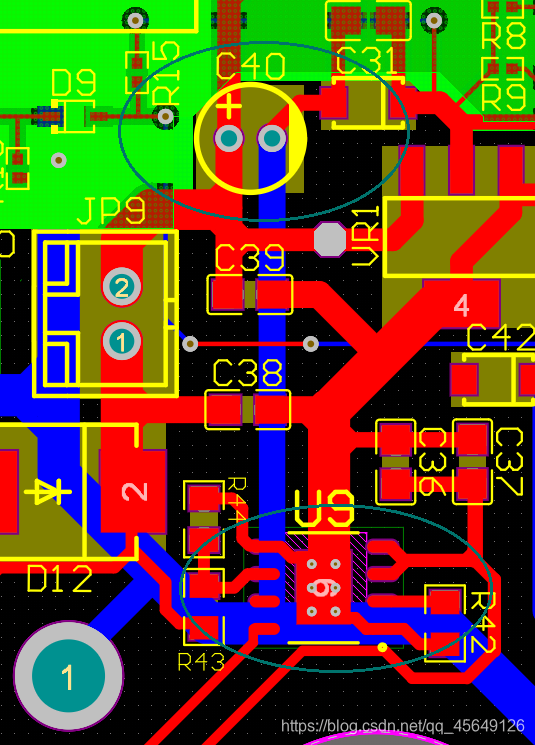

下图是根据上面的电路设计的PCB，其中C40为100uF 25V电容，U9为FP6293.

1. 遇到问题：测量D12的2脚输出12v表示可以升压，但是当打开开关时电压便降到锂电池电压。
2. 原因分析：电路中可以看出这是直流升压电路，通过FP6293的LX引脚不断的开关接地在电感中存储能量，将电压通过二极管的单项导电性存到100uF电容中，FB用于检测电容电压是否为需要的电压，来控制LX的开关占空比，从而达到升压的目的。而设计PCB时将电容放到了开关以后，电容来不及充电，即放电这样无法完成充电，因此不能升压。
3. 解决方式：
   ①先在电路中接入12v电源，再打开开关，此时再接入电池，便可以将12v电源去除，这样电容完成了充电，便可以维持电压。
   ②将存电电容放到开关前，打开开关前已经完成充电。
