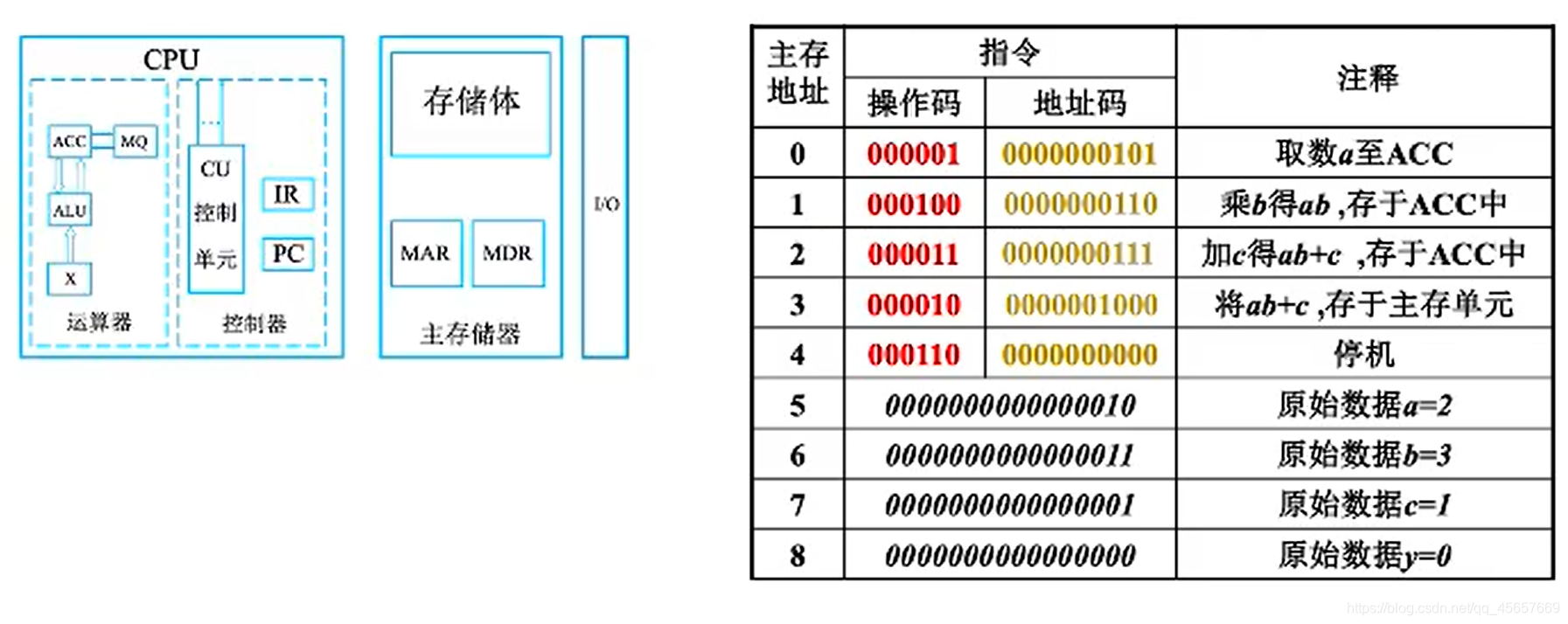

指令的执行过程
取指令 :
- 一开始PC=0指向第一条指令的位置,PC存放了当前欲执行指令的位置。
- PC把地址0交给了地址寄存器MAR。
- MAR根据地址在0的存储单元中取出指令,交给了数据寄存器MDR
- MDR将指令交给了指令寄存器IR
分析指令
- IR将操作码交给了控制单元CU,将地址码交给了地址寄存器MAR
- CU经过分析可知000001对应着“取数”指令
执行指令
- MAR根据地址码将对应的数据放入MDR中
- MDR将数据放入累加器ACC中
地址为0的存储单元中的指令执行结束,程序计数器PC自动+1。
乘法:在执行地址为1的存储单元的中的乘法指令时,MDR把乘数放入乘商寄存器MQ中,这时ACC把被乘数放入通用寄存器X中,控制单元CU通知算术逻辑单元ALU进行乘法操作,并将结果低位放入MQ中,高位送入ACC(即MQ中放不下的内容)。
除法:在执行除法指令时,MDR把除数放入通用寄存器X中,这时ACC中被除数放入,控制单元CU通知算术逻辑单元ALU进行除法操作,并将结果商放入MQ中,余数送入ACC。
加法:在执行地址为2的存储单元的中的加法指令时,ACC中存放了被加数,MDR把加数放入通用寄存器X中,控制单元CU通知算术逻辑单元ALU进行加法操作,并将结果放入ACC中。
存数:在执行地址为3的存储单元的中的存数指令时,CU经过分析操作码了解到这是一个存数的指令,CU控制IR将地址码交给地址寄存器MAR,控制ACC将要存放的数据交给MDR,于是主存储器就会根据MAR提供的地址,将MDR中的数据存入对应的存储单元。
停机 :在执行地址为4的存储单元的中的停机指令时,CU经过分析操作码了解到这是一个停机的指令,之后进行系统调用(这不再是与此程序相关的内容),程序结束。
- (PC)表示程序计数器PC中存放的内容
- (PC)➡MAR表示PC中的值经过数据通路送到MAR,记作PC➡MAR也可以,最好带括号。
- (PC)+1➡PC,此时运算时括号不可以省略。
