一.原理图输入实现全加器

1.新建工程

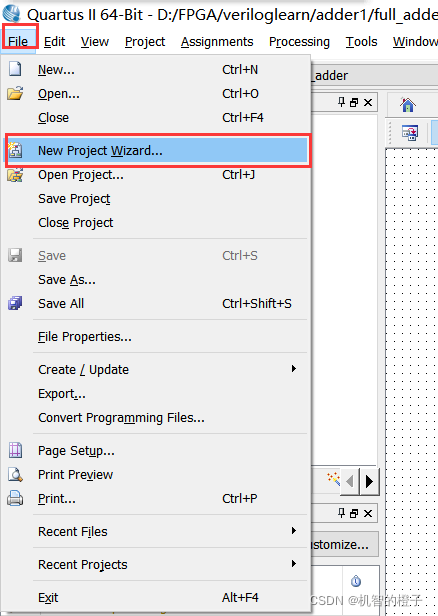

点击File->New Project Wizard…

在这里插入图片描述

在这里插入图片描述

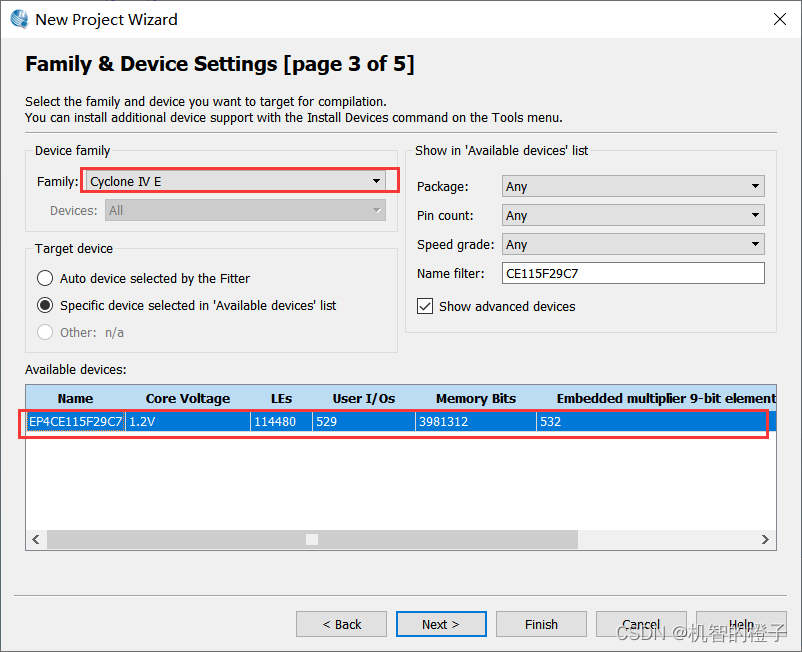

选择开发板

在这里插入图片描述

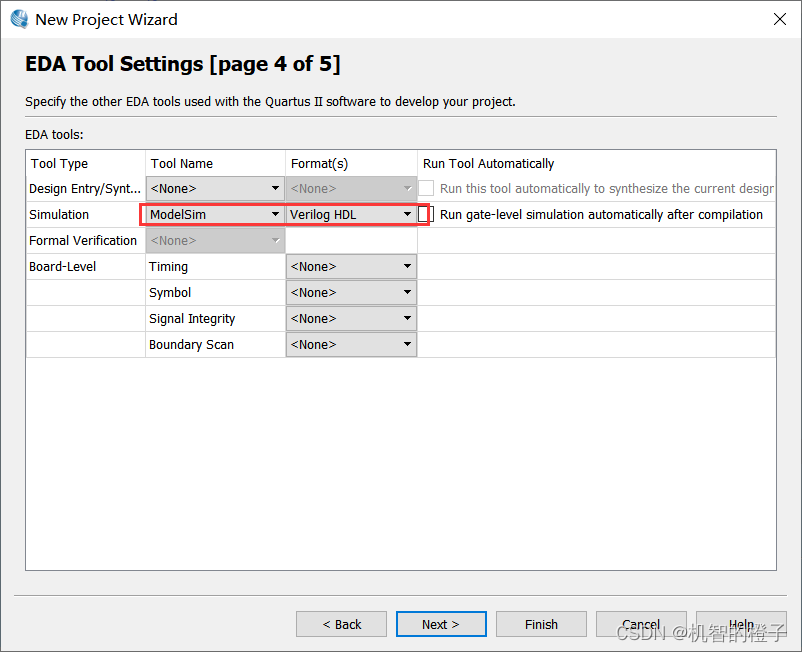

选择仿真软件

在这里插入图片描述

2.新建半加器原理图文件

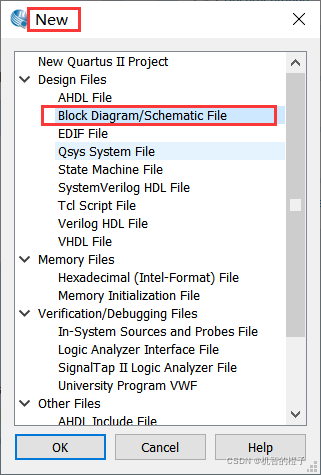

点击File->New->Block Diagram/Schematic File

在这里插入图片描述

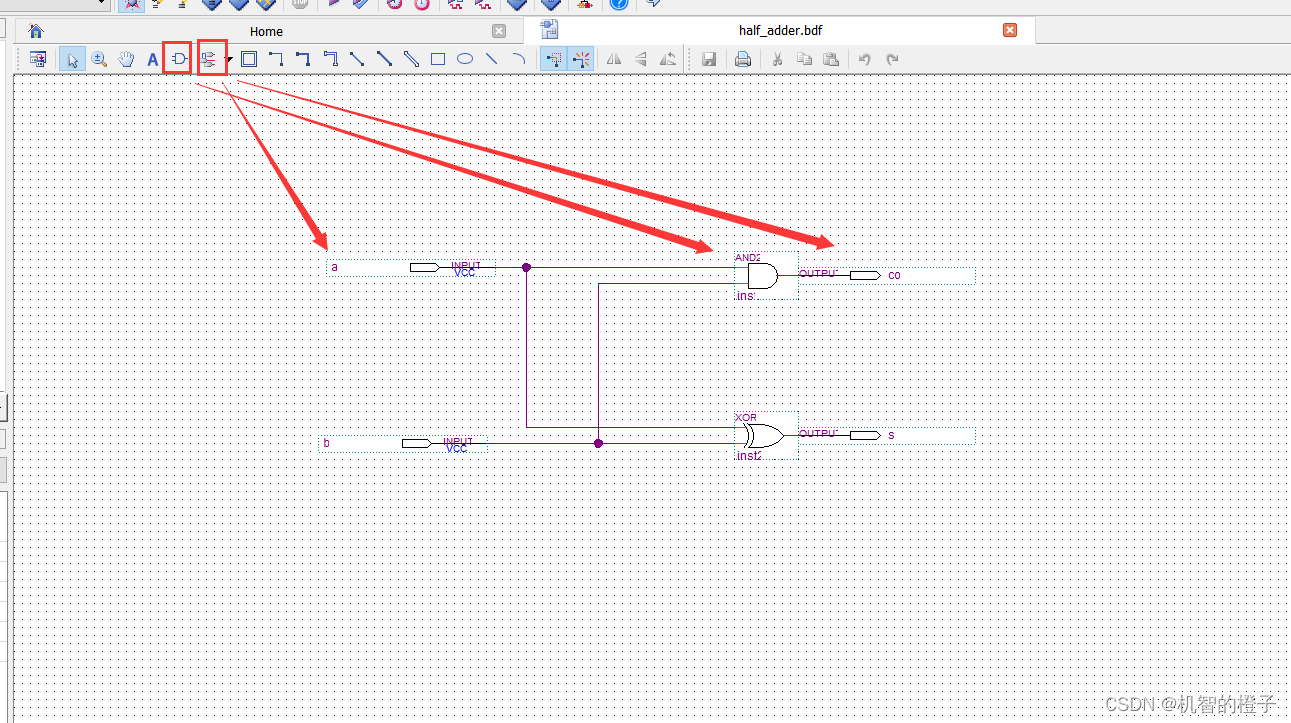

在工具栏选择相应元件，组成如下线路

在这里插入图片描述

将该文件保存为half_adder.bdf，并点击如下图标进行编译

在这里插入图片描述

若产生报错，则线路存在问题，如某些地方线路没连上，如果仅仅是警告信息，则可忽略。

将项目设置成可以调用的元件

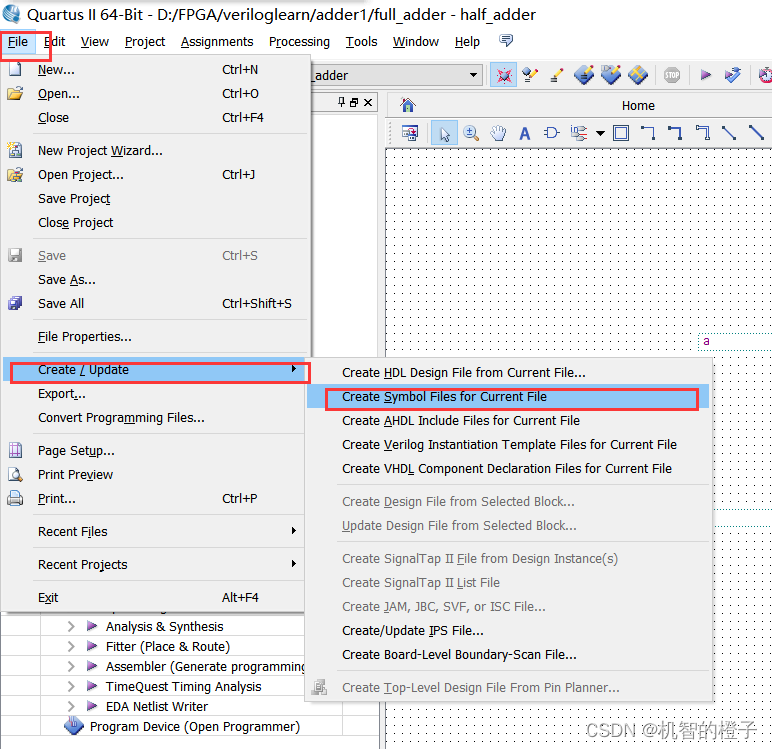

点击File->Create/Update->Create Symbol Files for Current File
