RGB LED 七彩跳变

RGB LED 七彩跳变

实验现象

使用UNO驱动一颗RGB三基色LED产生七色光的变化
引脚最长的为共阳的正极，剩下3个分别为红色、绿色、蓝色

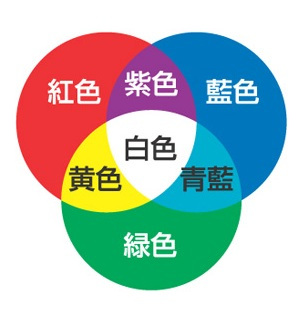

理论学习

红色+绿色 = 黄色
绿色+ 蓝色= 青色
红色+蓝色= 紫色
红色+ 绿色 + 蓝色= 白色

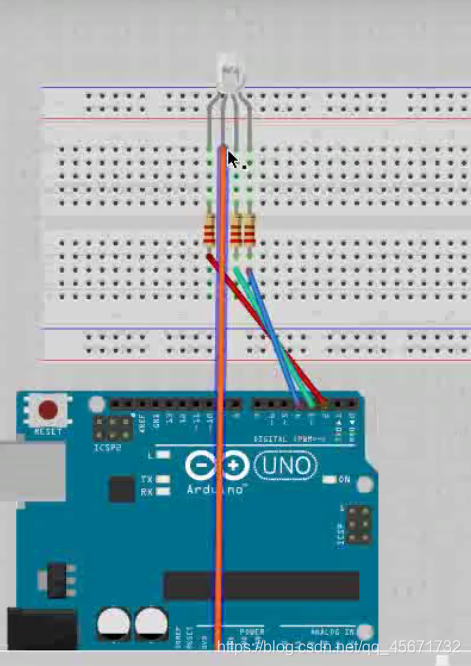

原理图

代码编写

#define led_r 2
#define led_g 3
#define led_b 4
//枚举类型，定义了一串类型
enum {color_r,color_g,color_b,color_rg,color_rb,color_gb,color_rgb};
//红 绿 蓝 黄 紫 青 白
void setup() {
	//设置输出
	pinMode(led_r, OUTPUT);
	pinMode(led_g, OUTPUT);
	pinMode(led_b, OUTPUT);
}
void loop() {
	unsigned int i;
	for (i = 0; i < 7; i++) {
		change_color(i);
		delay(1000);
	}
}
//选择颜色的函数
void change_color(unsigned char data_color) {
	switch (data_color)
	{
		//红色
		case color_r: {
			digitalWrite(led_r, LOW);
			digitalWrite(led_g, HIGH);
			digitalWrite(led_b, HIGH);
			break;
		}
		//绿色
		case color_g:
		{
			digitalWrite(led_r, HIGH);
			digitalWrite(led_g, LOW);
			digitalWrite(led_b, HIGH);
			break;
		}
		//蓝色
		case color_b:
		{
			digitalWrite(led_r, HIGH);
			digitalWrite(led_g, HIGH);
			digitalWrite(led_b, LOW);
			break;
		}
		//紫色
		case color_rb:
		{
			digitalWrite(led_r, LOW);
			digitalWrite(led_g, HIGH);
			digitalWrite(led_b, LOW);
			break;
		}
		//黄色
		case color_rg:
		{
			digitalWrite(led_r, LOW);
			digitalWrite(led_g, LOW);
			digitalWrite(led_b, HIGH);
			break;
		}
		//青色
		case color_gb:
		{
			digitalWrite(led_r, HIGH);
			digitalWrite(led_g, LOW);
			digitalWrite(led_b, LOW);
			break;
		}
		//白色
		case color_rgb:
		{
			digitalWrite(led_r, LOW);
			digitalWrite(led_g, LOW);
			digitalWrite(led_b, LOW);
			break;
		}
		default: {
			break;
		}
	}
}
