种子填充思想

所谓种子填充，是指以待填充一内点为基础向四周进行扩展，对满足条件的像素点进行颜色绘制的一种思想。从像素点是否需要绘制的判断方式出发，又分为边界表示和内点表示两种方法；从待填充像素点向四周扩展的方式出发，又分为四连通和八连通两种方式。

边界表示的种子填充

所谓边界表示，就是指规定边界颜色，若当前像素点颜色是边界颜色，那么我们认为到达图形边界，对该像素点我们不进行绘制，并且也不会从这个点出发进行像素点的扩展；反之，若当前像素点颜色不是边界颜色，那么无论它是什么颜色的，我们都认为这是属于待填充图形的内点，需要进行绘制并且向外扩展。

内点表示的种子填充

所谓内点表示，就是规定待填充图形内部像素点的颜色特征，若当前像素点颜色是内点颜色，那么我们认为该点在图形内部，进行颜色绘制并且向四周扩展；反之，若当前颜色不是内点颜色，那么无论它是什么颜色，我们都认为当前已经到达了图形边界，那么对该像素点不行绘制处理并且也不能向外扩展。

四连通扩展方式

假设当前判断像素点(xpos, ypos)应该绘制，那么我们在绘制这个点的颜色后，应当对这个点四周的点是否也应当进行绘制，四连通方式就是对这个点的左、上、右、下四的像素点逐一进行类似操作（是否绘制以及扩展操作），进而递归式的扩展到整个区域。

八连通扩展方式

假设当前判断像素点(xpos, ypos)应该绘制，那么我们在绘制这个点的颜色后，应当对这个点四周的点是否也应当进行绘制，八连通方式就是对这个点的左、左上、上、右上、右、右下、下、左下八的像素点逐一进行类似操作（是否绘制以及扩展操作），进而递归式的扩展到整个区域。

四连通VS八连通

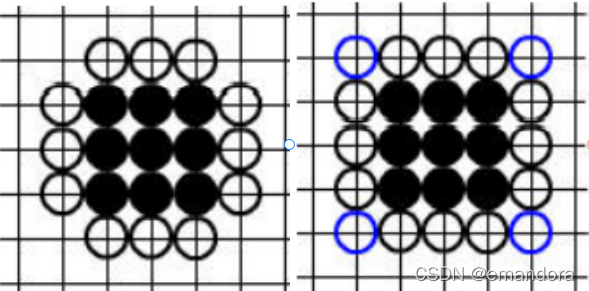

四连通和八联通作为两种像素向四周扩展的方式，在绘制效果上存在明显的不同。八连通区域的边界是四联通式的，四连通区域的边界是八连通式的。例如对于下图所示的3*3区域来讲，八连通边界（下图右）比四联通区域（下图左）多了四个像素位置。

这对图形的填充有什么影响呢？具体来讲，假设存在如下图所示的多边形，我们分别考量该图形中一点被选中为初始点后的四联通/八连通填充方式的结果：

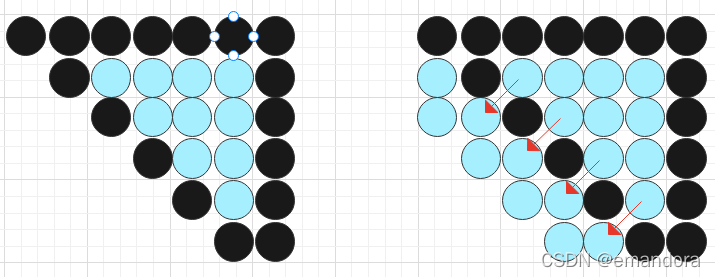

对于四联通方式的填充来讲填充结果正常（如下图左所示），但是对于八连通方式的填充来讲，在绘制进行到斜边边缘的像素点时，由于像素点会向左下方（(x,y)->(x-1, y-1)）位置进行扩展，填充就会扩展到图示多边形外侧(如下图右所示)。

我们可以发现，对于水平线或者垂直线而言，八连通填充方式不会存在填充问题，但对于线宽为1的斜线而言，就存在可能会填充预期之外的部分。为避免这种填充上的问题，我们可以将包围线设置为线宽>1即可。

代码实现

在上述原理介绍部分，我们采用递归的方式进行理解，但是在实际的代码实现中，为例避免”要绘制的像素点过多->递归层数过多->爆栈“情况的发生，我采用队列的方式进行实现。

四连通--边界表示

void BoundFill4(int x, int y, unsigned long boundcolor, unsigned long fillcolor)
{
    CClientDC dc(mView);
	std::queue<std::pair< int, int> > qpt;
	qpt.push(std::pair<int, int>(x, y));
	while (!qpt.empty())
	{
		std::pair<int, int> pnow;
		pnow = qpt.front();
		qpt.pop();
		int color = dc.GetPixel(pnow.first, pnow.second);
		if ((color != boundcolor) && (color != fillcolor))
		{
			dc.SetPixel(pnow.first, pnow.second, fillcolor);
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second));//left
			qpt.push(std::pair<int, int>(pnow.first, pnow.second + 1));//top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second));//right
			qpt.push(std::pair<int, int>(pnow.first, pnow.second - 1));//bottom
		}
	}
}

四连通--内点表示

void FloodFill4(int x, int y, unsigned long innercolor, unsigned long fillcolor)
{
	CClientDC dc(mView);
	std::queue<std::pair< int, int> > qpt;
	qpt.push(std::pair<int, int>(x, y));
	while (!qpt.empty())
	{
		std::pair<int, int> pnow;
		pnow = qpt.front();
		qpt.pop();
		int color = dc.GetPixel(pnow.first, pnow.second);
		if (color == innercolor && color != fillcolor)
		{
			dcSetPixel(pnow.first, pnow.second, fillcolor);
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second));//left
			qpt.push(std::pair<int, int>(pnow.first, pnow.second + 1));//top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second));//right
			qpt.push(std::pair<int, int>(pnow.first, pnow.second - 1));//bottom
		}
	}
}

八连通--边界表示

void BoundFill8(int x, int y, unsigned long boundcolor, unsigned long fillcolor)
{
	CClientDC dc(mView);
	std::queue<std::pair< int, int> > qpt;
	qpt.push(std::pair<int, int>(x, y));
	while (!qpt.empty())
	{
		std::pair<int, int> pnow;
		pnow = qpt.front();
		qpt.pop();
		int color = dc.GetPixel(pnow.first, pnow.second);
		if ((color != boundcolor) && (color != fillcolor))
		{
			dc.SetPixel(pnow.first, pnow.second, fillcolor);
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second));//left
			qpt.push(std::pair<int, int>(pnow.first, pnow.second + 1));//top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second));//right
			qpt.push(std::pair<int, int>(pnow.first, pnow.second - 1));//bottom
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second + 1));//left+top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second + 1));//right+top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second - 1));//right+bottom
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second - 1));//bottom=left
		}
	}
#ifdef USEMEMDC
	SwapBackBuffer();
#endif
}

八连通--内点表示

void FloodFill8(int x, int y, unsigned long innercolor, unsigned long fillcolor)
{
	CClientDC dc(mView);
	std::queue<std::pair< int, int> > qpt;
	qpt.push(std::pair<int, int>(x, y));
	while (!qpt.empty())
	{
		std::pair<int, int> pnow;
		pnow = qpt.front();
		qpt.pop();
		int color = dc.GetPixel(pnow.first, pnow.second);
		if (color == innercolor && color != fillcolor)
		{
			dc.SetPixel(pnow.first, pnow.second, fillcolor);
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second));//left
			qpt.push(std::pair<int, int>(pnow.first, pnow.second + 1));//top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second));//right
			qpt.push(std::pair<int, int>(pnow.first, pnow.second - 1));//bottom
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second + 1));//left+top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second + 1));//right+top
			qpt.push(std::pair<int, int>(pnow.first + 1, pnow.second - 1));//right+bottom
			qpt.push(std::pair<int, int>(pnow.first - 1, pnow.second - 1));//bottom=left
		}
	}
}
