Educoder----第一题----8位可控加减法电路设计

Educoder----8位可控加减法电路设计

实验目的

学生掌握一位全加器的实现逻辑，掌握多位可控加减法电路的实现逻辑，熟悉 Logisim 平台基本功能，能在 logisim 中实现多位可控加减法电路。

实验内容

在 logisim 模拟器中打开 alu.circ 文件，在对应子电路中利用已经封装好的全加器设计 8 位串行可控加减法电路，用户可以直接使用在电路中使用对应的隧道标签，应该对加法减法过程中的有符号运算进行溢出判断，给出有符号溢出信号 OF ，和进位输出 Cout 。

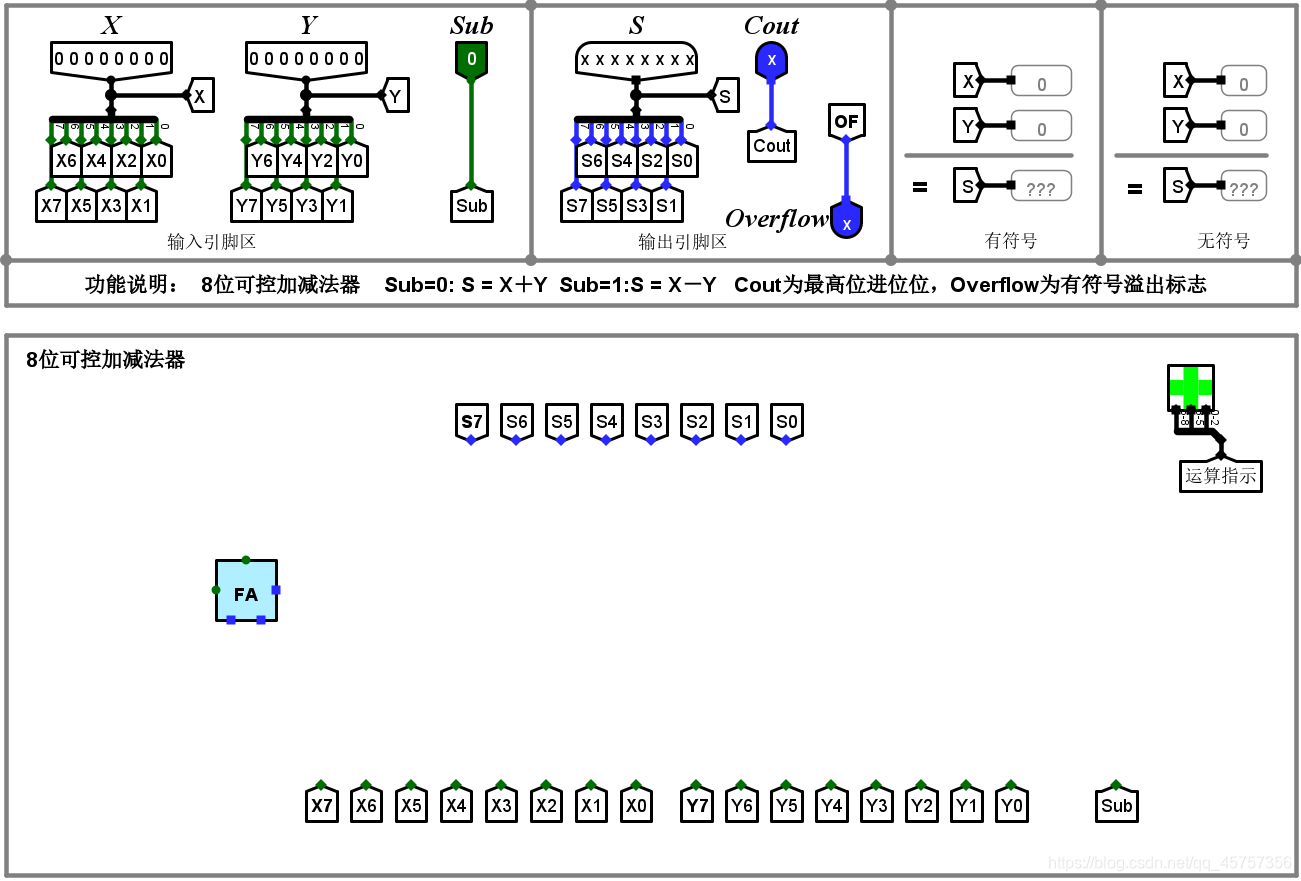

电路框架

电路引脚

解题过程

下载代码并在logisim中打开

1. 将平台的代码复制，然后在电脑里新建一个文本文件（.txt），将代码粘贴在里面。

2. 右键文件重命名更改文件后缀为.circ。

3. 右键文件选择打开方式，找到logisim打开。

分析其所需基础元件

1. 一位全加器的实现

全加器是能够计算低位进位的二进制加法电路。与半加器相比,全加器不只考虑本位计算结果是否有进位,也考虑上一位对本位的进位,可以把多个一位全加器级联后做成多位全加器.

首先写出其真值表，然后按照数字逻辑所学知识，通过卡诺图或者逻辑化简可得到Si和Cout的逻辑表达式。

​

一位全加器的封装形式：

要实现8位可控加减法器，可以通过实验所给的8个一位全加器串行来实现加法，然后通过可控反向异或门按位取反，使Sub通过置0置1来实现做减法时减数的补码 即X + Y = X + Y + 0 ， X - Y = X + ~Y + 1。 异或门既能实现Y和~Y，同时还能作为Cin的0、1信号的输入。 Overflow（OF）为运算的有符号溢出检测，通过最高位进位Cn与符号位进位Cf异或：若相同，则无溢出为0；若不同，则有溢出为1。

2. 将各元件连起来

   8位全加器包含8个1位全加器，将8个一位全加器串联，低位进位输出Cout连接到高位进位输入Cin中，实现逐位从右向左传递，如下图所示。


   Sub=0时作加法操作，即0和其他数异或得到该数本身，然后通过全加器FA执行加法运算。Sub=1时作减法操作，即1和其他数异或，相当于取反，然后在加法器FA内进行+1操作（[-Y]补=[[Y]补]补）。
