该实验旨在让学生掌握一位全加器逻辑和多位可控加减法电路设计，通过使用Logisim平台。实验内容包括在Logisim中设计8位串行可控加减法电路，考虑加减控制信号和有符号运算溢出位。完成设计后，需在Educoder平台上进行电路测试。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

实验目的
帮助学生掌握一位全加器的实现逻辑，掌握多位可控加减法电路的实现逻辑，熟悉 Logisim 平台基本功能，能在 logisim 中实现多位可控加减法电路。

实验内容

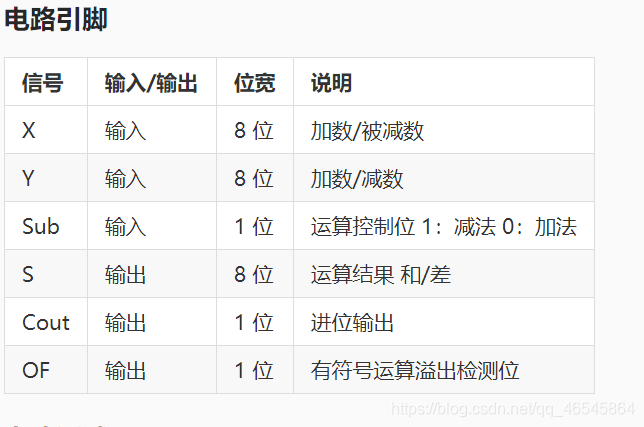

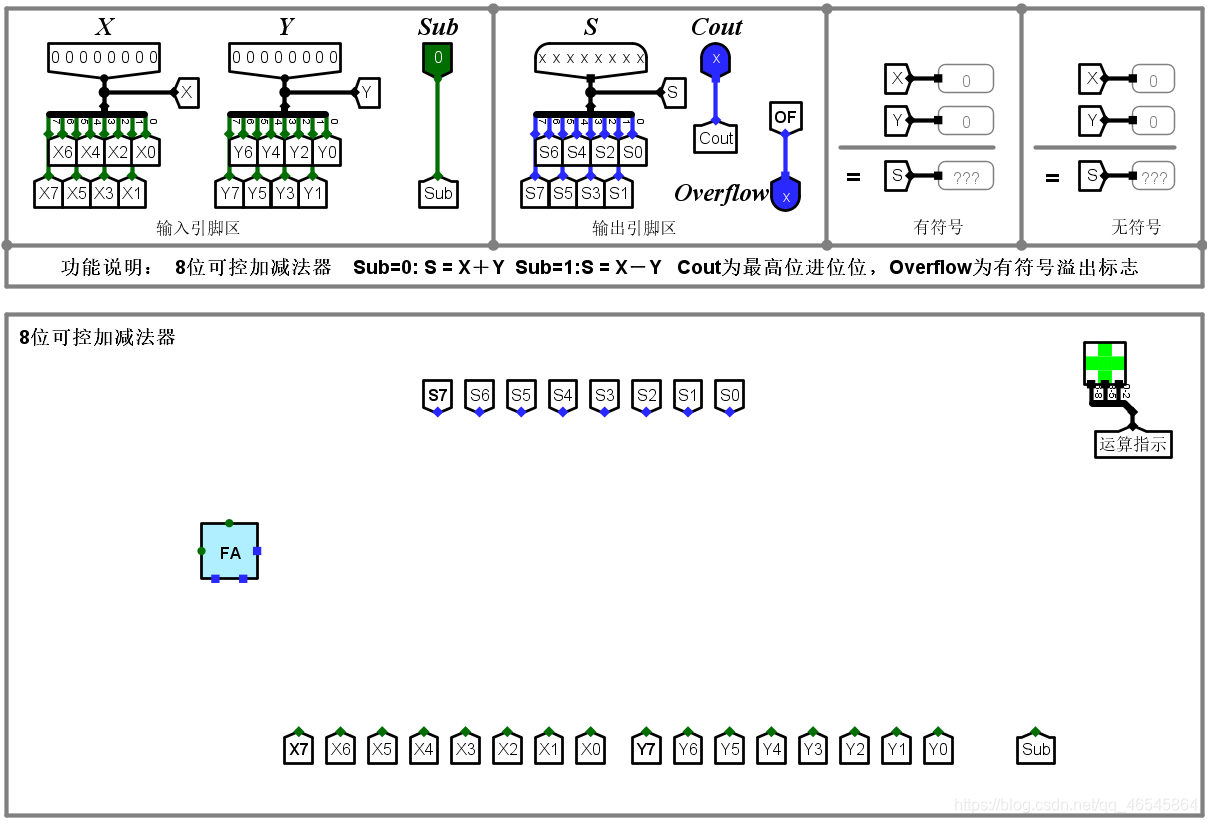

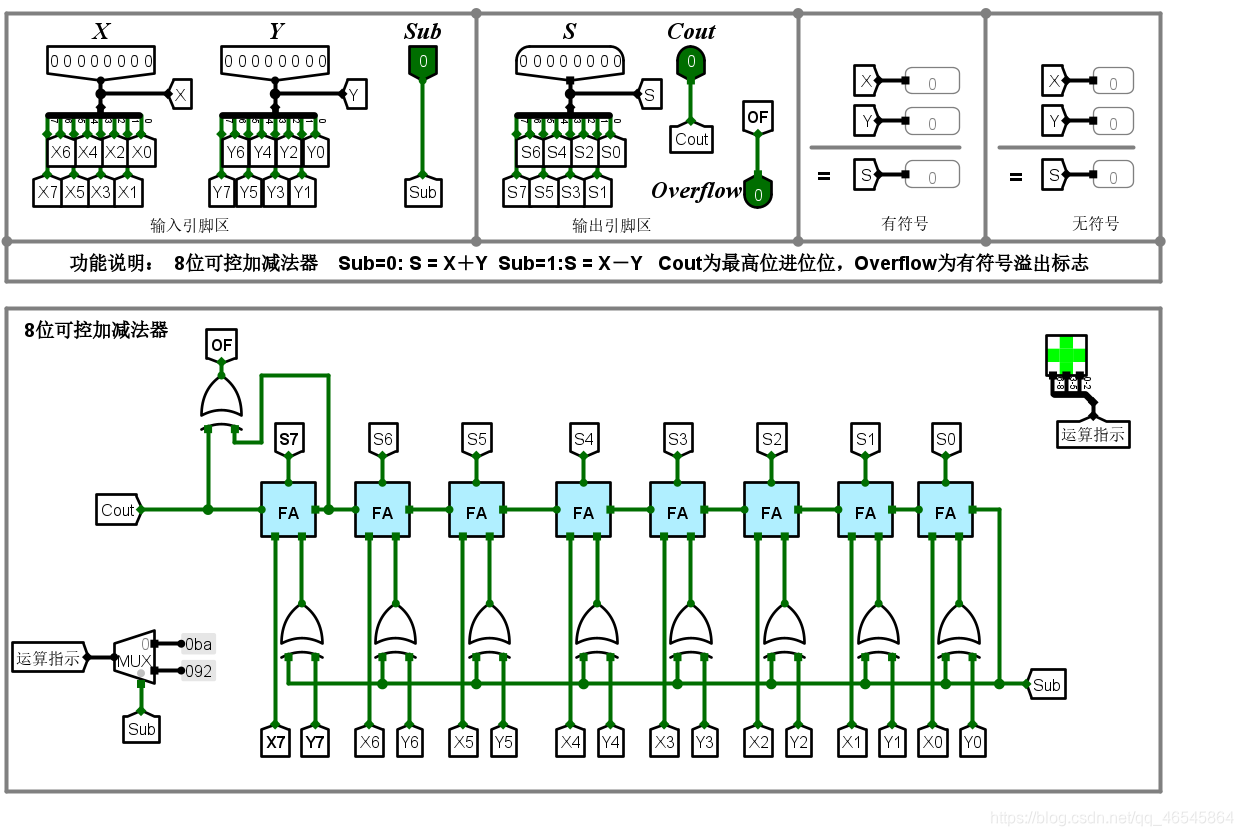

在 Logisim 模拟器中打开 alu.circ 文件，在对应子电路中利用已经封装好的全加器设计8位串行可控加减法电路，其电路引脚定义如图所示，用户可以直接使用在电路中使用对应的隧道标签，其中 X，Y 为两输入数，Sub 为加减控制信号，S 为运算结果输出，Cout 为进位输出，OF 为有符号运算溢出位。
在这里插入图片描述

在这里插入图片描述
电路测试
完成实验后，利用文本编辑工具打开 alu.circ 文件，将所有文字信息复制粘贴到 Educoder 平台的 alu.circ 文件中，再点击评测按钮即可进行本关测试。平台会对你设计的电路进行自动测试，为方便测试，请勿修改子电路封装，本关测试用例如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
