练习 7.6.1： Packet Tracer 综合技能练习

用户注意：本练习由实验 7.6.1 演化而来。Packet Tracer 可能无法支持实验操作规定的所有任务。本练习不等同于完成实验操作。Packet Tracer 不能替代真实设备的实验操作。

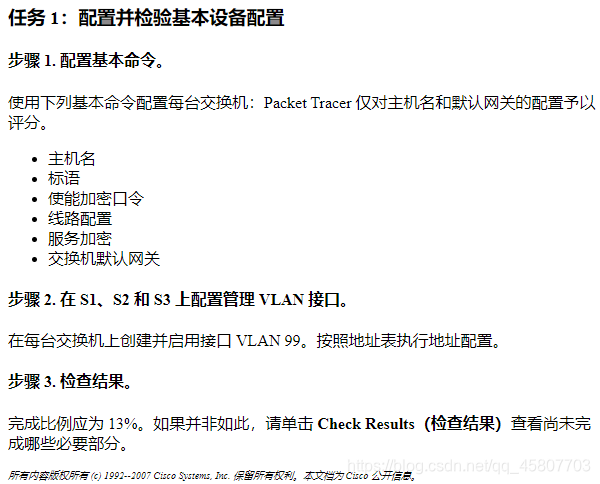

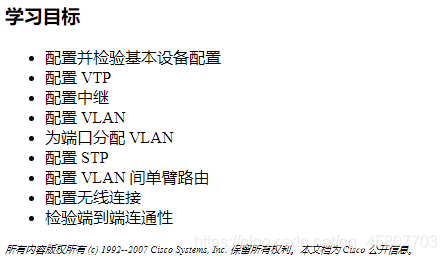

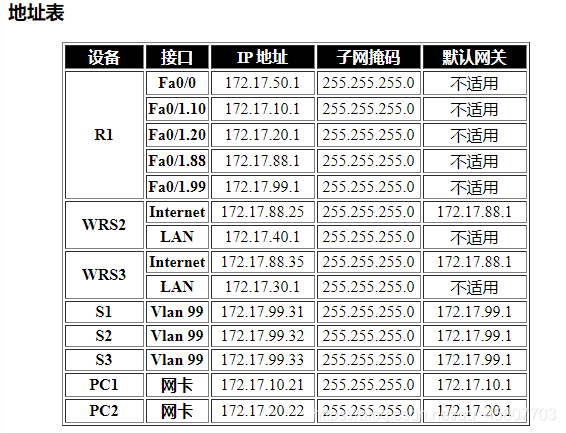

任务一需要对每台交换机进行基本配置
拿S1的配置举例（除了vlan99的ip地址有差别，其余的命令基本一致）

S1
Switch>enable
Switch#configure terminal
Switch(config)#hostname S1
S1(config)#banner motd “hello!”
S1(config)#enable password cisco
S1(config)#line console 0
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#exit
S1(config)#line vty 0 15
S1(config-line)#password cisco
S1(config-line)#exit
S1(config)#service password-encryption
S1(config)#ip default-gateway 172.17.99.1
S1(config)#vlan 99 //如果S1不能创建vlan99 可以用vtp mode server 把vtp模式改成服务器模式 就可以创建了
S1(config)#interface vlan 99
S1(config-if)#ip address 172.17.99.31 255.255.255.0

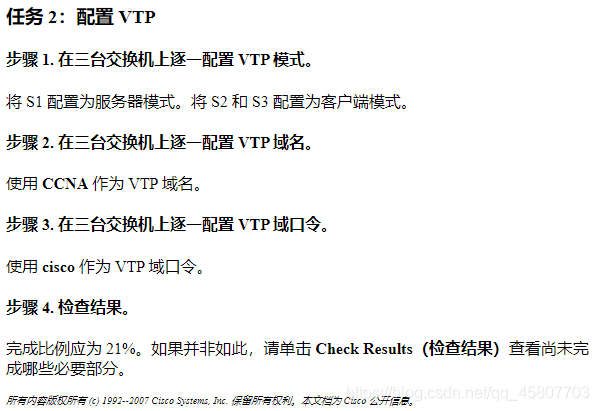

任务二 S1、S2、S3配置如下

S1(config)#vtp mode server
S1(config)#vtp domain CCNA
S1(config)#vtp password cisco

S2(config)#vtp mode client
S2(config)#vtp domain CCNA
S2(config)#vtp password cisco

S3(config)#vtp mode client
S3(config)#vtp domain CCNA
S3(config)#vtp password cisco

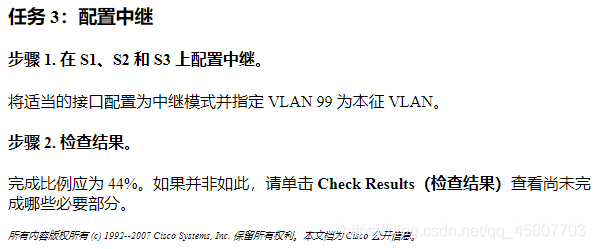

任务三 S1、S2、S3配置如下

S1(config)#interface f0/1
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config)#interface f0/2
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config)#interface f0/3
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config)#interface f0/4
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config)#interface f0/5
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99

S2(config)#interface f0/1
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99
S2(config)#interface f0/2
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99
S2(config)#interface f0/3
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99
S2(config)#interface f0/4
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99

S3(config)#interface f0/1
S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 99
S3(config)#interface f0/2
S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 99
S3(config)#interface f0/3
S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 99
S3(config)#interface f0/4
S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 99

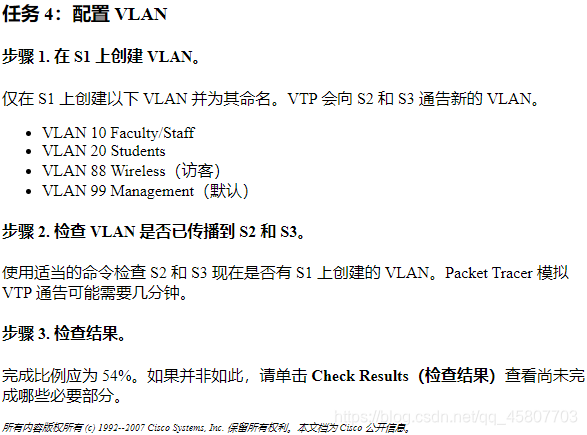

任务四 S1配置如下

S1(config)#vlan 10
S1(config-vlan)#name Faculty/Staff
S1(config)#vlan 20
S1(config-vlan)#name Students
S1(config-vlan)#vlan 88
S1(config-vlan)#name Wireless
S1(config-vlan)#vlan 99
S1(config-vlan)#name Management

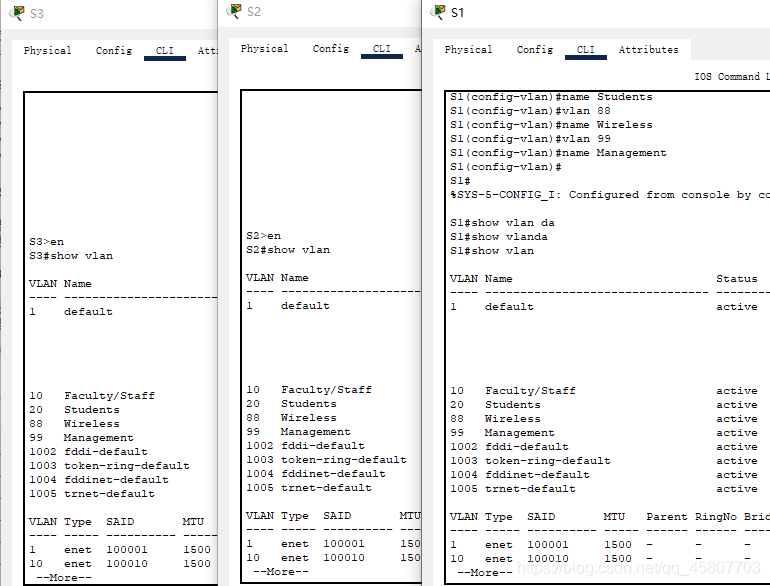

配置完在三个交换机上试一下show vlan

发现S2和S3的vlan也创建完了就对了。

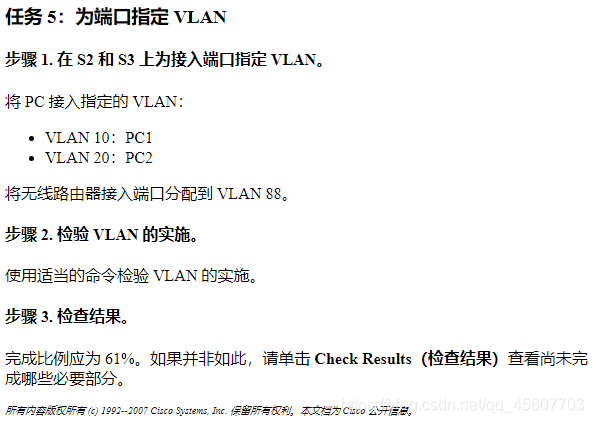

任务五 S2、S3配置如下

S2(config)#interface f0/11
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 10
S2(config)#interface f0/18
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 20
S2(config)#interface f0/7
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 88

S3(config)#interface f0/7
S3(config-if)#switchport mode access
S3(config-if)#switchport access vlan 88

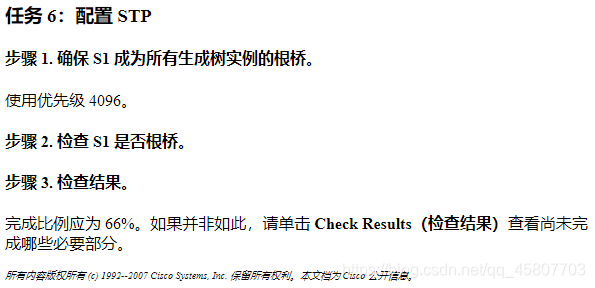

任务六 S1配置如下

S1(config)#spanning-tree vlan 1 priority 4096
S1(config)#spanning-tree vlan 10 priority 4096
S1(config)#spanning-tree vlan 20 priority 4096
S1(config)#spanning-tree vlan 88 priority 4096
S1(config)#spanning-tree vlan 99 priority 4096

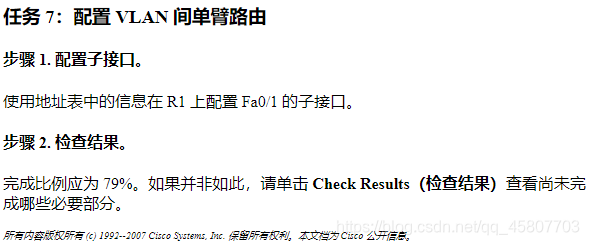

任务七 R1配置如下

R1(config)#int f0/0
R1(config-if)#ip add 172.17.50.1 255.255.255.0
R1(config-if)#int f0/1.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip add 172.17.10.1 255.255.255.0
R1(config-subif)#int f0/1.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip add 172.17.20.1 255.255.255.0
R1(config-subif)#int f0/1.88
R1(config-subif)#encapsulation dot1Q 88
R1(config-subif)#ip add 172.17.88.1 255.255.255.0
R1(config-subif)#int f0/1.99
R1(config-subif)#encapsulation dot1Q 99
R1(config-subif)#ip add 172.17.99.1 255.255.255.0

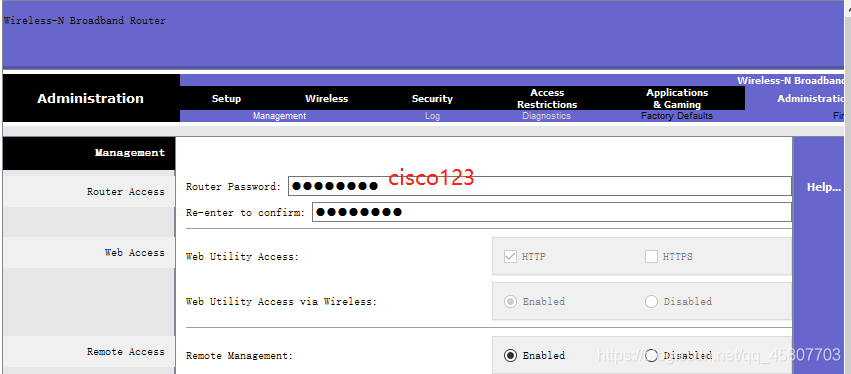

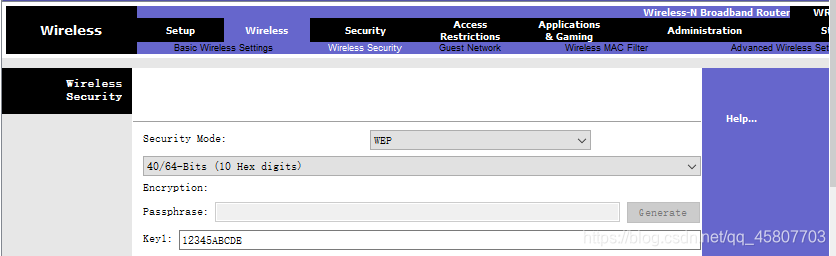

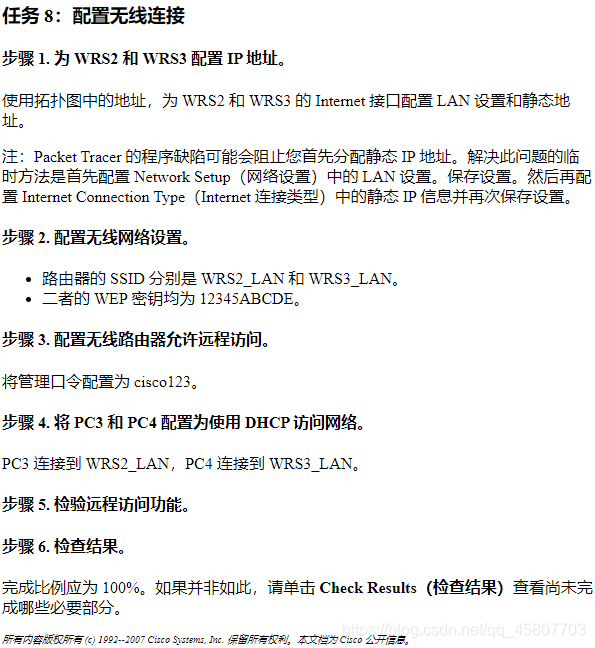

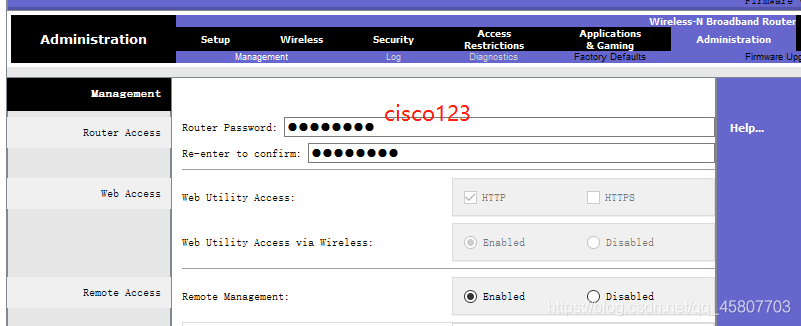

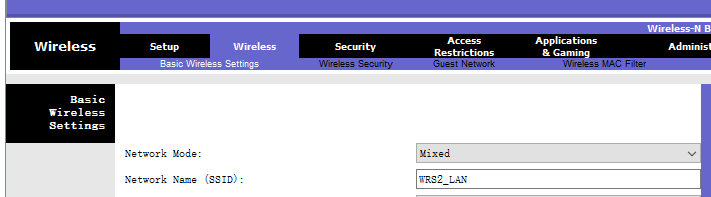

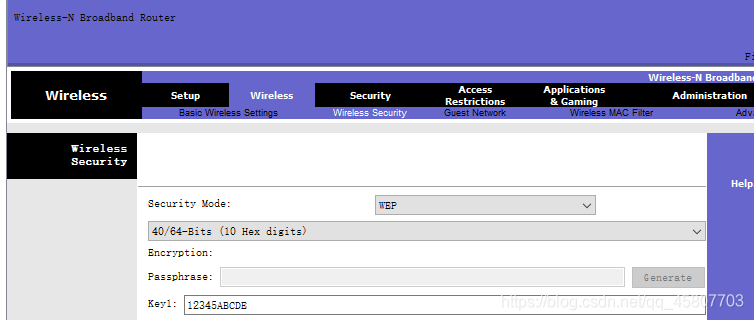

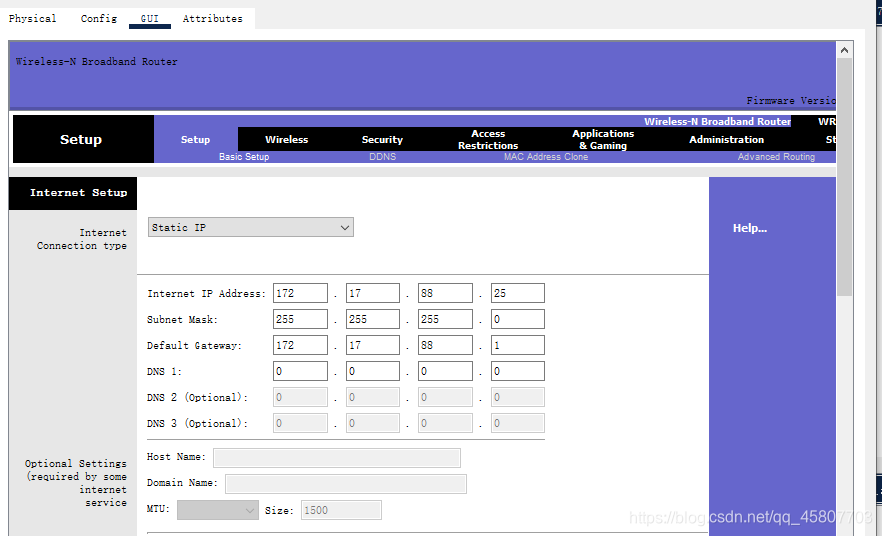

任务八 WRS2、WRS3配置如下

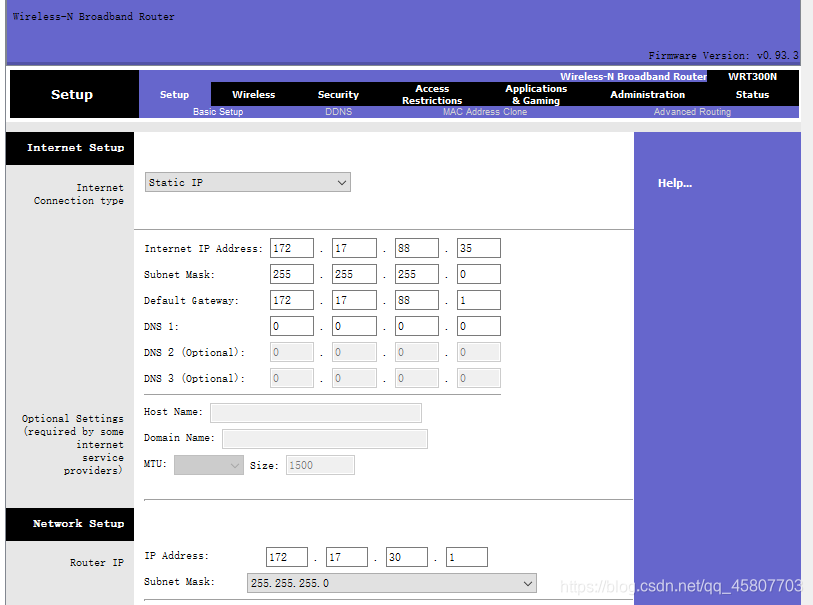

WRS2

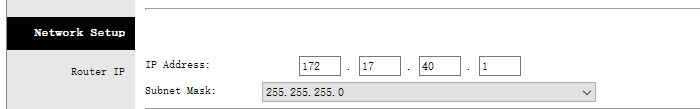

WRS3

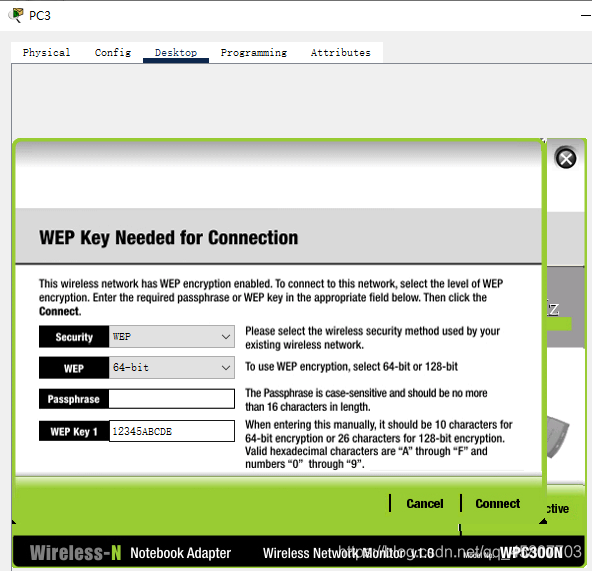

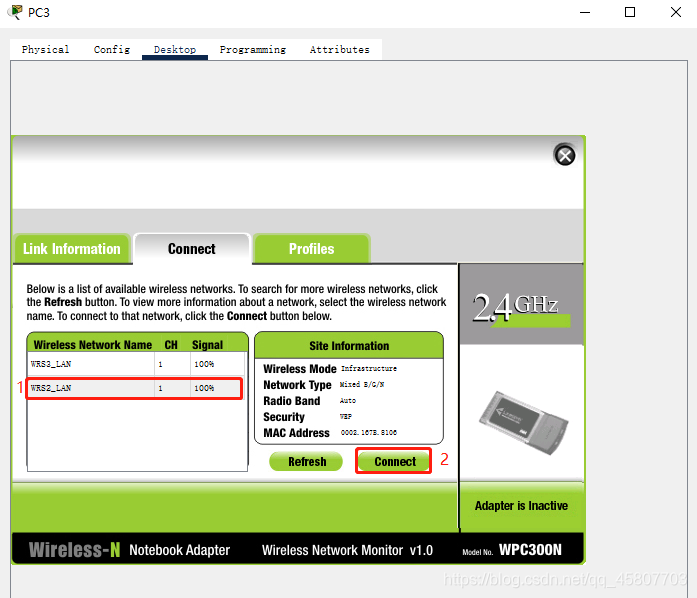

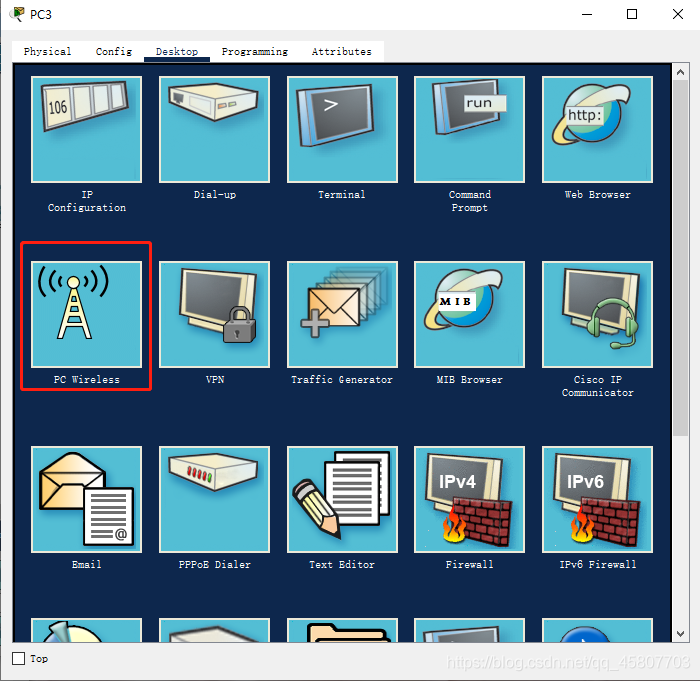

以下是PC3和PC4的配置过程，这里拿PC3举例，PC4同理

至此实验做完的完成度为92%。
