电力电子simulink练习06：交交调压_斩控

一：交交调压电路，可以有两种电路组成：
①相控：由晶闸管实现；（两个晶闸管反并联）
②斩控：由全控型器件；（有的开关管用于续流）
二：交流输出的电压的波形质量，用THD（总谐波畸变率）来衡量。
基于上一个练习，再搭建一个交交调压_斩控

00 < powergui >

同理的第0步，直接找到< powergui >,将其拖出到空白处即可。
Simscape–>Electrical–>Specialized Power Systems–>Fundamental Blocks–>powergui

01 找到所需的各元器件

a.单相交流电压源

Simscape–>Electrical–>Specialized Power Systems–>Fundamental Blocks–>Electrical Sources–>AC Voltage Source
（单相交流电压源，直接拖出即可）

b.MOS管

Simscape–>Electrical–>Specialized Power Systems–>Fundamental Blocks–>Power Electronics–>>Mosfet
（拖一个出来，长按右键可复制）
（MOS管的放置，以及翻转的方向，要确定好接线不要错误）

c.电阻负载

Simscape–>Electrical–>Specialized Power Systems–>Fundamental Blocks–>Elements–>>Series RLC Branch
（元件的旋转翻转，右键即可看到）

02 将各元件进行连接

大部分步骤在之前的练习中都有出现，有些地方就略讲，可以看之前的练习或者看图。

a.用子系统简化

由于此时有多个MOS管，即可使用子系统封装起来。
Simulink–>Commonly Used Blocks–>Subsystem
将全部MOS管复制进去子系统。

此时还要将子系统与外界联系，用到连接端子。
Simscape–>Electrical–>Specialized Power Systems–>Fundamental Blocks–>Elements–>>Connection Port
命名A、B且连接位置改为左侧left；命名a、b连接位置改为右侧right；

对输入触发，要用到一个分解为4个，分别连接4个MOS管的触发g极。
Simulink–>Commonly Used Blocks–>Demux

MOS管的m极也可以不用悬空，用一个中断接上即可（可接可不接）。
Simulink–>Commonly Used Blocks–>Terminator

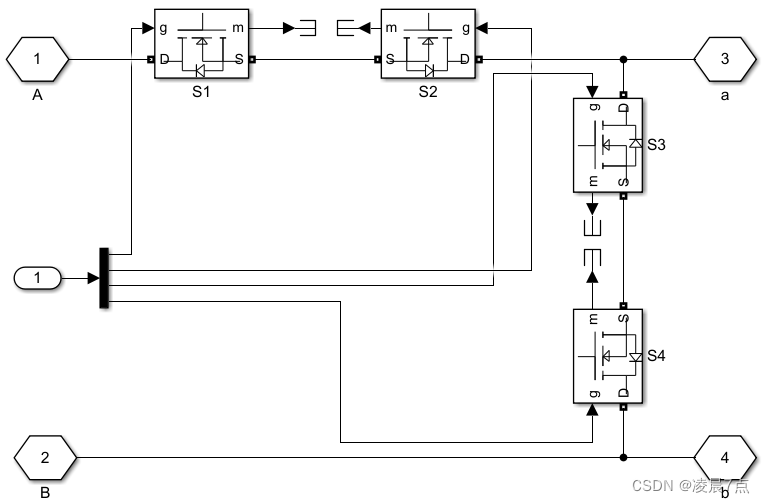

目前子系统的元件连接：

b.外电路整体接线

03 设置元件的参数

a.单相交流电压源

峰值Peak电压：220*sqrt(2)
频率：50Hz

b.MOS管

不用改。
因为MOS管需要触发信号。所以同时也要搭建脉冲发生器。
（这里同样，把脉冲电路，封装在脉冲子系统里面。）

c.脉冲触发信号子系统

此时子系统里面，只保留一个输出的信号端子。
Simulink–>Commonly Used Blocks–>Subsystem
因为斩控有正半周和负半周，根据其输入的电压来区分，所以要复制一个万用表到脉冲子系统里面，可以来当电压信号。

判断正负的方法也很多，此时用一个选择开关Switch：
Simulink–>Commonly Used Blocks–>>Switch
将万用表连接到开关中间的结点，由此来区分正负。（上正下负）

不管正、负半周，都各要有四路的信号，所以需要一个Mux。
Simulink–>Commonly Used Blocks–>>Mux
正：
S1：脉冲触发，周期1/20e3，即20kHz；脉冲宽度，即占空比50%。

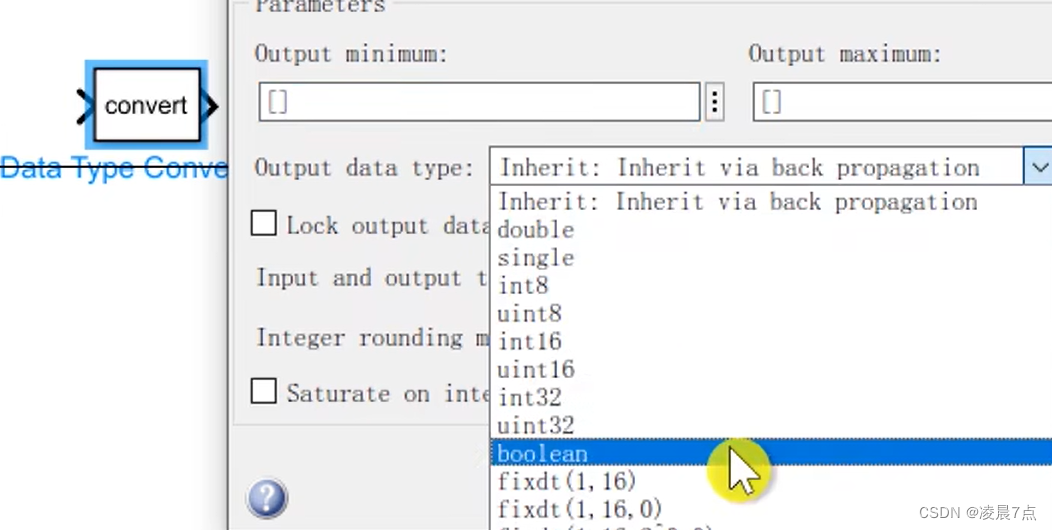

（因为我们使用逻辑信号，就用一个数据转换，转换为布尔型boolean的信号。）
Simulink–>Signal Attributes–>>Data Type Conversion
将其连接在脉冲触发之后，再接到S1。

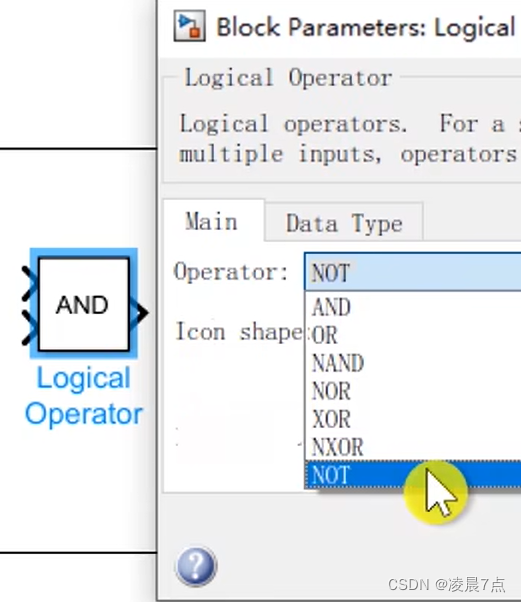

S4：此时S1是斩波，那S4就是互补的，就用一个逻辑操作，非一下即可。
Simulink–>Logic and Bit Operation–>>Logical Operator
将其连接在布尔信号之后，再接到S4。

S2、S3：在正半周时，是不工作的，直接用一个常数0连接即可。
（当然，改常数模块也要双击一下，把输出属性也改为布尔型boolean的信号）
Simulink–>Commonly Used Blocks–>>Constant

此时正半周的接线如图：

（此处注意，万用表的信号要改为只有一个电压的，上图显示2是错的，下图有改正。）

负：
负半周和正半周相似，只是此时的触发是S2和S3；S1和S4接0.

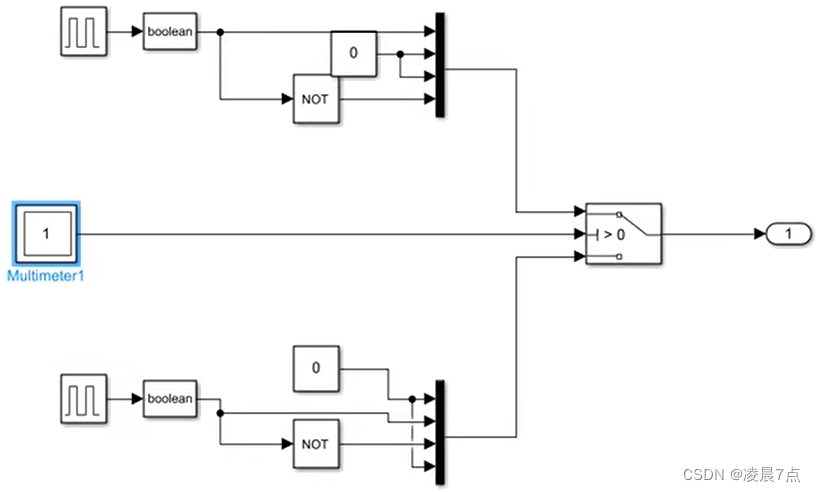

所以，此时整个脉冲触发子系统的接线如图：

04 选择测量量和测量工具

a.使用万用表方法

将万用表连接示波器。
Simscape–>Electrical–>Specialized Power Systems–>Fundamental Blocks–>Measurements–>Multimeter

b.找到示波器

在simuink路径下选择示波器模块。
Simulink–>Commonly Used Blocks–>Scope

c.对示波器参数设置

一般按所需确定几个输入，还有设置输出波形的排布情况。

d.找到要测量的各个量

双击负载，选择测量电压和电流。
双击电压源，选择测量输入电压。
最好对选择的量进行重命名，比较清晰。

e.确定要测量和观察的量

选中负载的电压和电流之后，确定 >> 选中到右边。

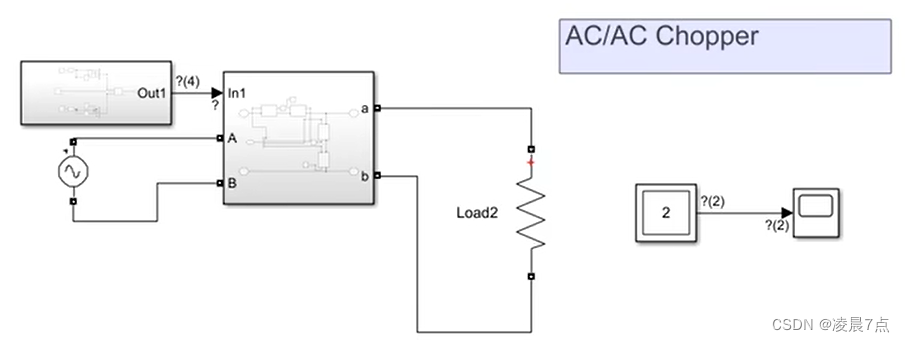

f.电路完整接线

05 运行前的准备

a.仿真时长

因为一个工程周期是0.02s，所以我们大概仿真3个周期即可，即设置仿真时长为0.06s。

b.仿真步长

对最大仿真步长进行设置1e-4，设置偏小一点就可。（太小的话，则仿真时间就有点久）

06结果

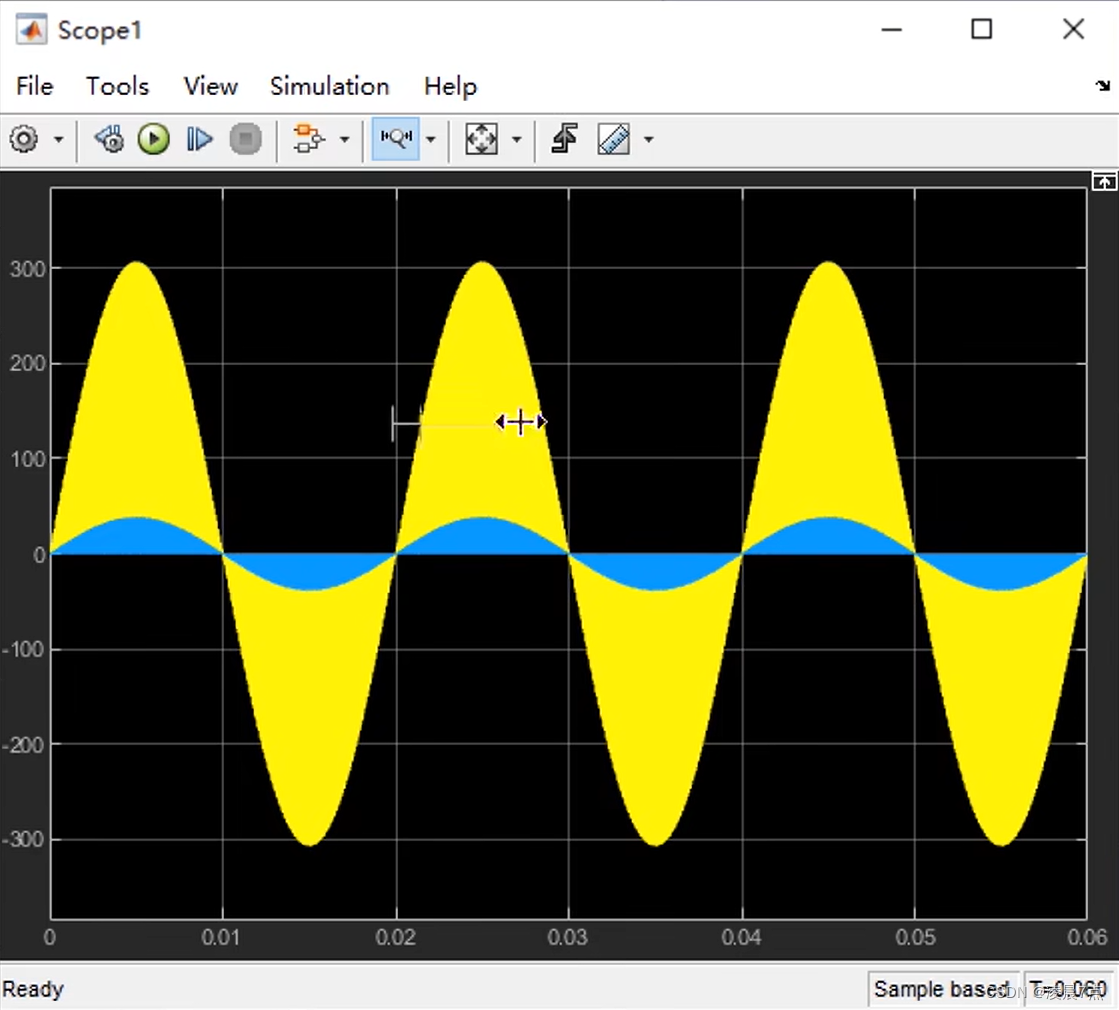

输出负载波形：

局部放大会更清晰：

这里对于波形的分析，可用之前的拓展里面，对于示波器的使用来测量，光标测量或者统计等等。

此时算是电路的搭建完成，但对于波形还有一些问题，而且输出也很不光滑，所以要对电路再做一些设置，或者是一些改进。后面会再整理做一下改正的仿真情况。
