STM32 BOOT 引脚配置

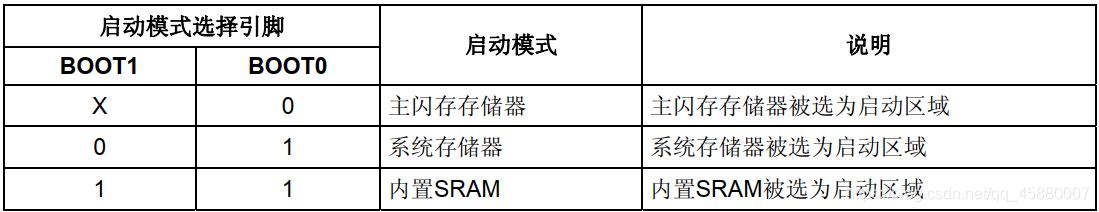

在STM32F10xxx里,可以通过BOOT[1:0]引脚选择三种不同启动模式:

在这里插入图片描述

BOOT1=x BOOT0=0 从用户闪存启动,芯片内置的Flash,这是正常的工作模式。
BOOT1=0 BOOT0=1 从系统存储器启动, 芯片内部一块特定的区域,这种模式启动的程序功能由厂家设置。
BOOT1=1 BOOT0=1 从内置SRAM 启动,芯片内置的RAM 区,这种模式可以用于调试。

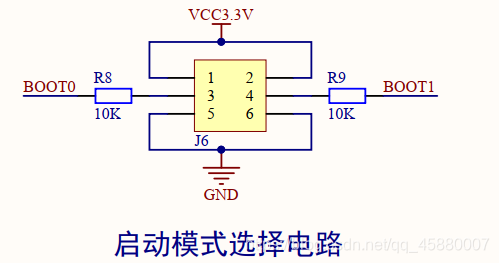

在这里插入图片描述
上拉模式为1,下拉接地为0.

要注意的是,一般不使用内置SRAM 启动(BOOT1=1 BOOT0=1),因为SRAM 掉电后数据就丢失。多数情况下SRAM 只是在调试时使用,也可以做其他一些用途。如做故障的局部诊断,写一段小程序加载到SRAM 中诊断板上的其他电路,或用此方法读写板上的Flash 或EEPROM 等。还可以通过这种方法解除内部Flash 的读写保护,当然解除读写保护的同时Flash 的内容也被自动清除,以防止恶意的软件拷贝。

一般BOOT0 和BOOT1 跳线都跳到0(GND)。
只是在ISP下载的情况下(即使用串口下载),BOOT0=1,BOOT1=0 ,下载完成后,把BOOT0 的跳线接回0,也即BOOT0=0,BOOT1=0 。这种下载程序麻烦并且速度较慢。

个人推荐使用BOOT0和BOOT1都接地使用STlink下载程序可直接在编译器界面内直接下载程序。
