​STM32F103C8T6核心板BOOT启动模式详解

1. BOOT启动模式概述

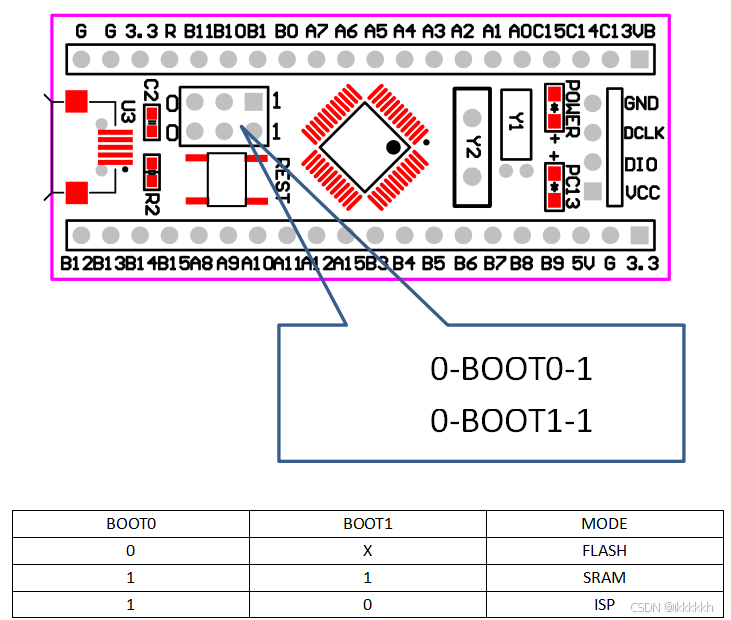

STM32F103C8T6的启动模式由 ​BOOT0 和 ​BOOT1 引脚的电平组合决定，控制芯片上电或复位后的代码执行来源。三种模式分别对应不同应用场景，是开发调试、固件升级和产品部署的核心配置。

---

​2. 启动模式配置及用途

​2.1 主Flash启动模式（BOOT0=0）​

• ​配置：
  • BOOT0 = 0（通常通过下拉电阻接地），BOOT1任意（通常接地）。
• ​功能：
  • 从内部Flash运行用户程序，是产品发布的默认模式。
• ​典型应用：
  • 设备正常工作时执行固化在Flash中的代码。
  • 量产阶段烧录最终固件后无需修改BOOT配置。

---

​2.2 系统存储器启动模式（BOOT0=1, BOOT1=0）​

• ​配置：
  • BOOT0 = 1（接高电平），BOOT1 = 0（接地）。
• ​功能：
  • 进入芯片预置的系统Bootloader，支持通过串口（USART1）、USB或CAN接口下载程序。
• ​典型应用：
  • 无调试器时通过串口/USB更新固件（如使用STM32CubeProgrammer）。
  • 用户程序损坏时恢复设备（“救砖”操作）。
• 备注
  • 当调试代码时，遇到程序下载不进去，可以用此方法排除芯片是否损坏。

---

​2.3 内置SRAM启动模式（BOOT0=1, BOOT1=1）​

• ​配置：
  • BOOT0 = 1，BOOT1 = 1（均接高电平）。
• ​功能：
  • 从SRAM运行临时代码，掉电后数据丢失。
• ​典型应用：
  • 快速调试代码，避免频繁擦写Flash延长芯片寿命。在 IDE（如 Keil）中选择 ​Debug in RAM可直接下载代码到 RAM，断点调试、实时修改变量
  • 实时测试对执行速度敏感的算法（如电机控制）。

3. 为什么需要设置这些模式？

​3.1 分离开发与生产环节：

1. 开发阶段：频繁使用 ​SRAM 启动 调试，或通过 ​Bootloader 模式 快速烧录。
2. 生产阶段：固定为 ​主Flash启动，确保设备稳定运行。

​3.2 ​应对不同硬件环境：

1. 无调试器时：通过 Bootloader 模式更新程序（仅需串口/USB）。
2. 代码损坏时：通过 Bootloader 模式恢复设备。

​3.3 ​保护硬件资源

1. 减少 Flash 擦写次数（SRAM 启动调试），延长芯片寿命。

4. 操作指南（以串口下载为例）​

​4.1 进入Bootloader模式

1. 设置BOOT0=1（跳线接VCC），BOOT1=0。
2. 短按复位键或重新上电。

​4.2 下载程序

1. 使用串口工具（如FlyMcu、STM32CubeProgrammer）连接USART1。
2. 选择HEX/BIN文件并下载。

​4.3 恢复用户模式

1. 下载完成后，设置BOOT0=0（跳线接地）。
2. 复位芯片，运行新程序。

5. 常见问题及解决

​问题	​原因	​解决方案
程序无法启动	BOOT0误接高电平，反复进入Bootloader	检查BOOT0是否接地
串口下载失败	BOOT0未拉高或波特率不匹配	确认BOOT0=1，检查串口参数和接线
RAM调试代码丢失	未保存代码到Flash	调试完成后需烧录代码到Flash

---

​6. 总结

​模式	​核心作用	​适用场景
主Flash启动	运行用户程序	产品量产、常规工作
系统存储器启动	固件升级与恢复	无调试器环境、设备修复
SRAM启动	快速调试与临时测试	开发阶段、算法验证

---

文档说明：

• 正确配置BOOT模式是STM32开发的基础，直接影响开发效率和产品可靠性。
