CP2102 USB转TTL的翻车笔记

前言

实在是没想到在开发一个USB转TTL的工具中会失败两次，两次的表现都是接入USB后电脑没有任何反应。经过检查焊接问题和替换其他能用的芯片，都没有解决问题。最终发现可能的问题后觉得挺搞笑的，因此写下此笔记。

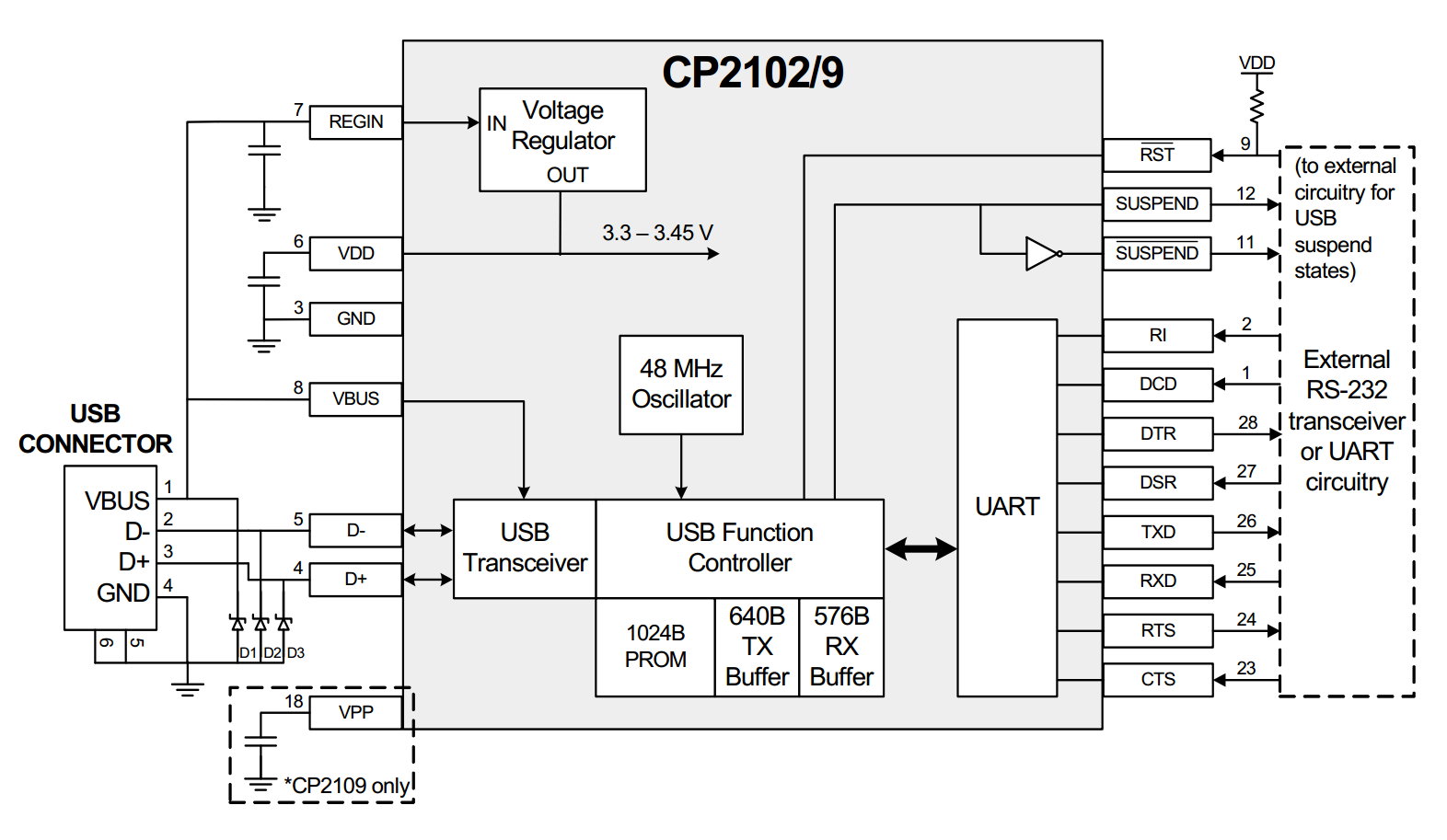

官方原理图

坑1

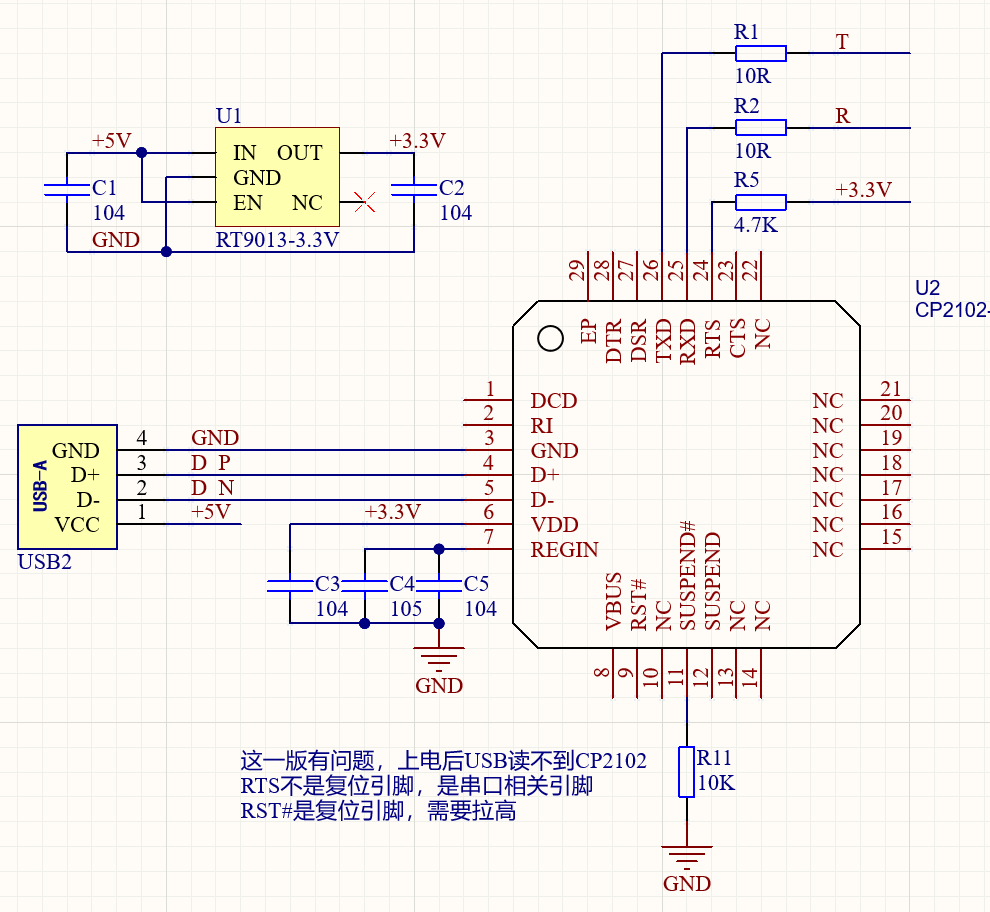

第一次画的时候信心满满，认为一版就能成。但是没想到看错了RST和RTS。如下图是一个错误示范。同时这个图还有其他问题，接下来说。

RTS不是复位引脚，是串口相关引脚
RST#是复位引脚，需要拉高

坑2

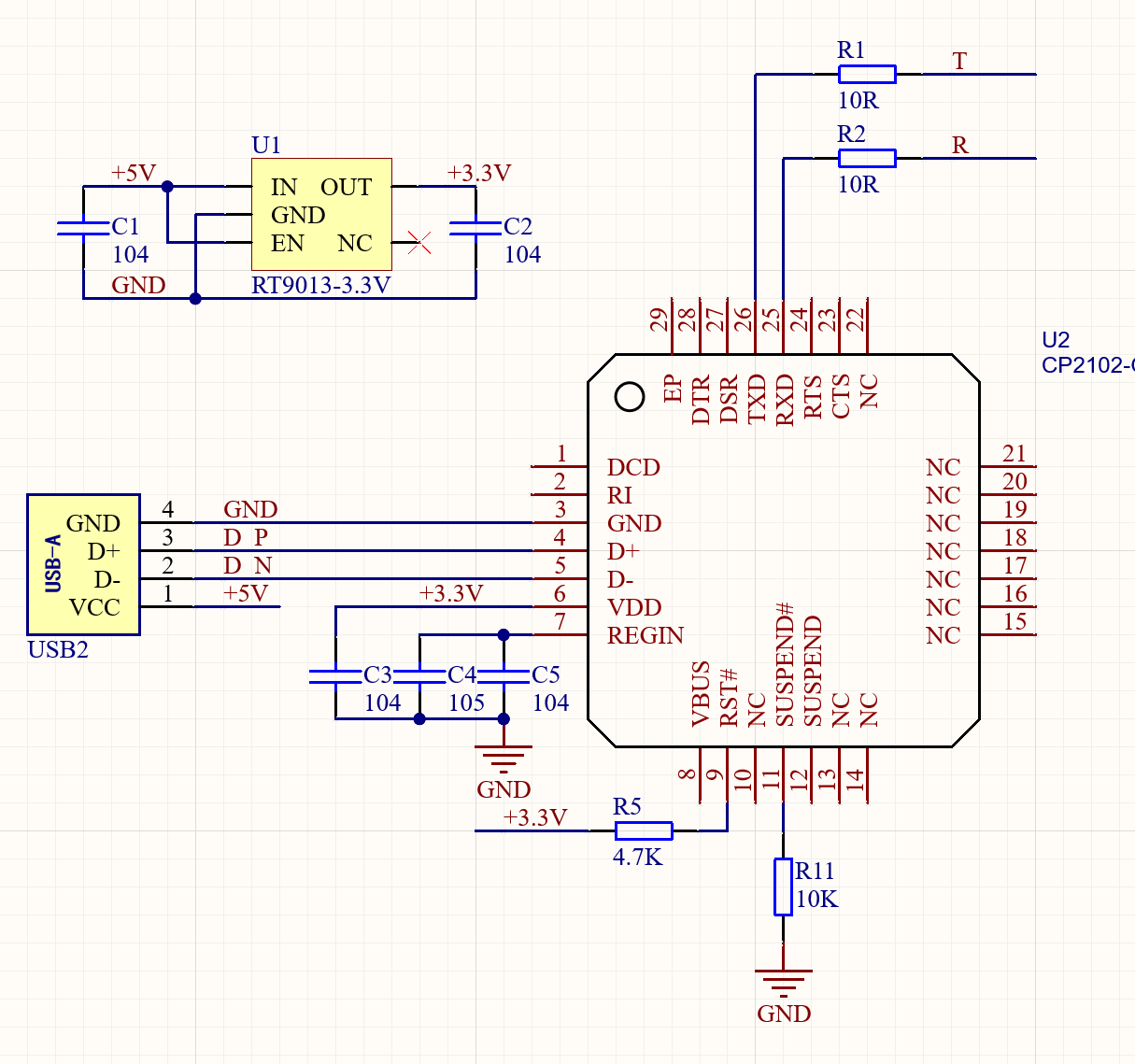

上面的原理图是第二版的原理图，没想到还是翻车了。
对比官方的原理图就可以发现，这个芯片是需要5V供电的。7号引脚和8号引脚都需要接5V。

其中，

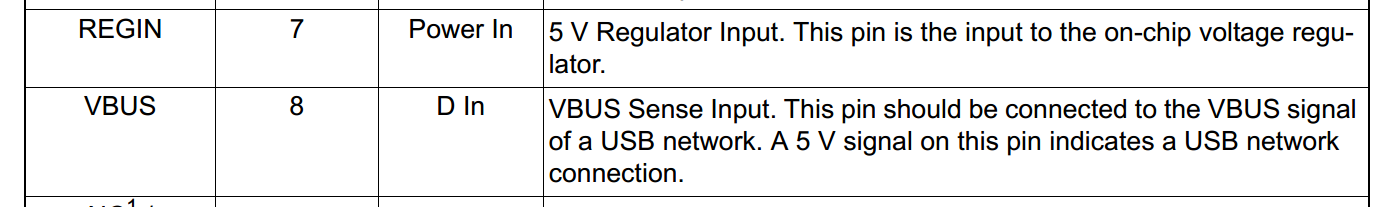

7号引脚，5v稳压器输入。这个引脚是片上电压调节器的输入。
8号引脚，VBUS感测输入。该引脚应连接到USB网络的VBUS信号。如果该引脚上有5v信号，则表示USB网络连接。

同时还应该注意，29号EP引脚也应该接地。
