USB 转 TTL 模块 电源隔离和数字隔离

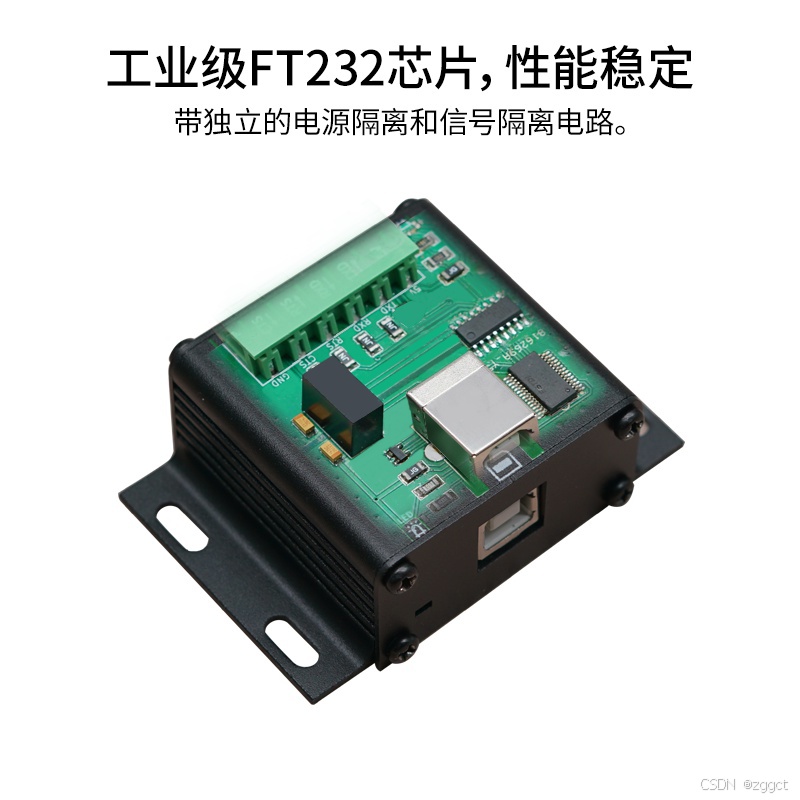

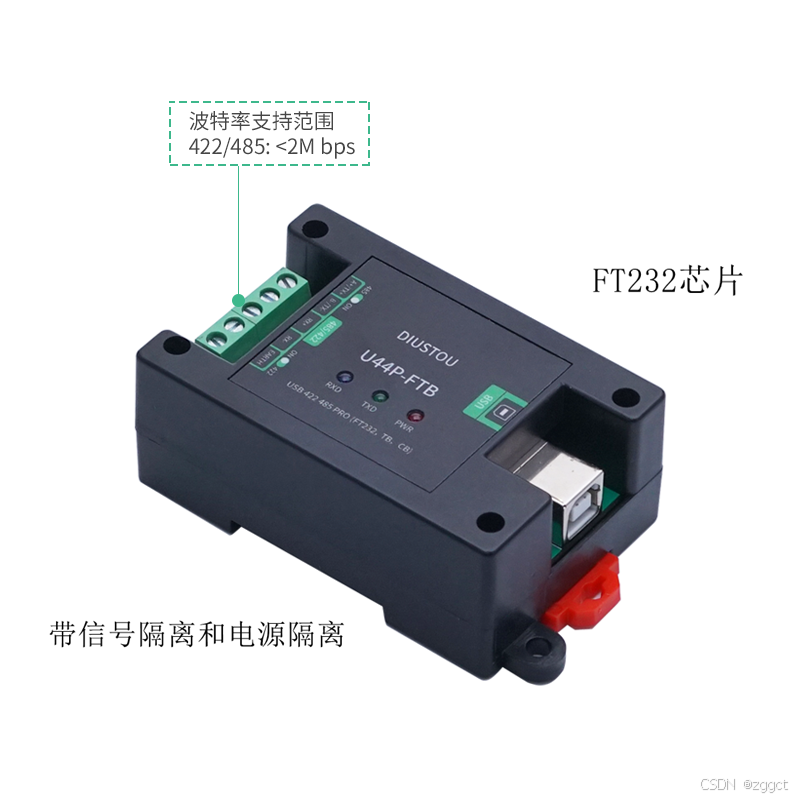

常用的 USB 转 TTL 非隔离芯片有 FTDI FT232、CH340、CP2102、PL2303芯片。这些芯片是主流的USB转TTL芯片，而且也用于USB转其它信号，要实现隔离通常需要与隔离芯片配合，先实现 USB 到 TTL 的协议和电平转换，再由隔离芯片完成隔离功能。

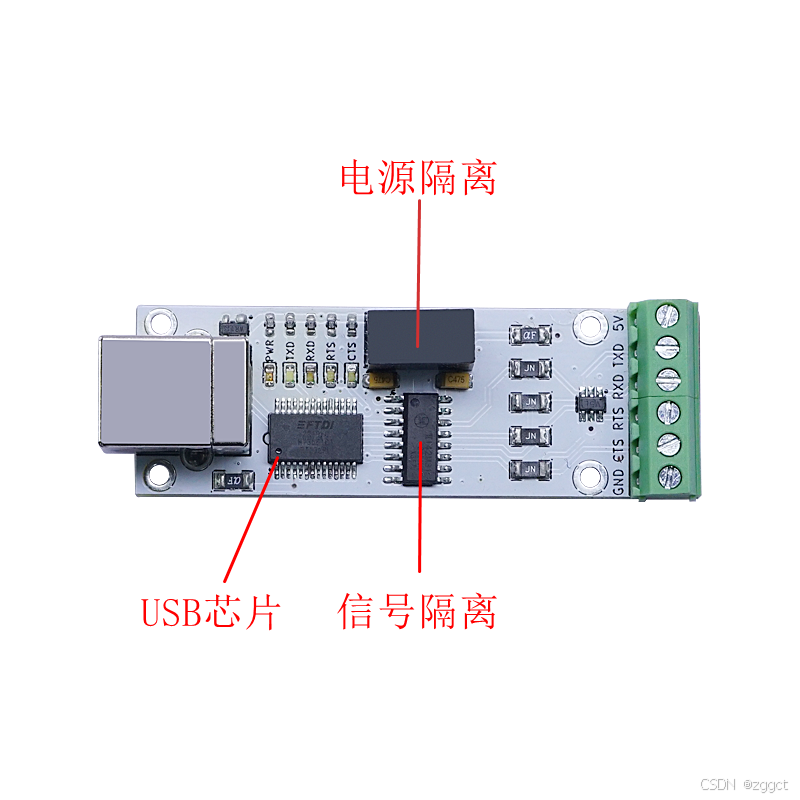

目前主流的都会使用这种方案：

数字隔离主要看的几个参数如下：

1	CMTI(kV/us)	75kV/us
2	工作温度	-40℃~+125℃
3	正向通道数	1
4	反向通道数	1
5	最大数据速率	10Mbps
6	隔离电压(Vrms)	3000

1.CMTI（Common Mode Transient Immunity），即共模瞬态抗扰度，单位为 kV/μs，表示的是隔离器件在面对共模瞬态干扰时的抗干扰能力，例如，一个数字隔离器的 CMTI 为 50 kV/μs，意味着当隔离器件两侧出现共模电压以每秒 50 kV 的速率快速变化时，该隔离器仍能保持正常的信号传输和隔离功能，不会因为这种快速的电压变化而产生误动作或输出错误。在工业控制、电力电子、汽车电子等复杂的电气系统中，存在大量的电磁干扰源和电压瞬变情况。具有高 CMTI 的数字隔离器可以有效防止共模瞬态干扰进入敏感电路，确保系统中各个部分之间的信号传输稳定，从而提高整个系统的可靠性和稳定性，避免因干扰导致的系统故障、误动作等问题。高 CMTI 能确保在存在共模瞬态干扰的情况下，信号依然能够以高保真度进行传输，减少信号的失真和错误率，对于高速数据传输和高精度测量等对信号质量要求较高的应用场景至关重要。

2.温度不用说

3.正向通道数/反向通道数，主要用于衡量数字隔离器等具有信号传输隔离功能的器件在双向信号传输能力方面的特性，合适就行，一般不做拓展是都可以的

4.最大数据速率，指在保证信号隔离性能和数据传输准确性的前提下，隔离器能够传输数据的最高速度，常见类型隔离器的最大数据速率范围。

• 电隔离器：一般的光电隔离器最大数据速率通常在 1Mbps - 10Mbps 左右，适用于对数据速率要求不特别高，但需要强电气隔离的场合，如工业控制中的开关量信号传输、简单的串口通信隔离等。一些高速光电隔离器可达到几十 Mbps，但相对成本较高。

• 磁隔离器：磁隔离器的数据速率一般在几 Mbps 到几十 Mbps 之间，常用于电力电子设备、汽车电子等领域，例如汽车的 CAN 总线通信隔离，可在保证电气隔离的同时，满足中等数据速率的传输需求。

• 电容隔离器：电容隔离器能够实现较高的数据速率，一般可达到 20Mbps - 100Mbps 甚至更高，常用于高速数据传输的场合，如 USB 接口隔离、高速串口通信等，可在保证数据快速传输的同时提供良好的隔离性能。

• 数字隔离器：数字隔离器的最大数据速率范围较广，从几 Mbps 到几百 Mbps 都有。其中，一些低端数字隔离器适用于简单的数字信号隔离，数据速率可能在 5Mbps - 20Mbps；而高端的数字隔离器采用先进的设计和工艺，可实现 200Mbps - 500Mbps 甚至更高的数据速率，适用于高速数字通信系统、高速数据采集系统等对数据速率要求极高的场合。

5.隔离电压（Vrms）通常指的是隔离器能够承受的，在隔离两端之间的交流电压有效值。它表征了隔离器在电气上隔离两个不同电路或系统的能力，确保在正常工作和规定的异常情况下，电流不会通过隔离层从一个电路传导到另一个电路，从而保证设备和人员的安全，以及电路的正常运行。

电源隔离

主要作用是将不同电位的电源系统进行隔离，防止地电位差、电源干扰等问题，为电路提供稳定、干净的电源。它能确保各个电路模块在不同的电源条件下工作，避免电源之间的相互影响，保障系统的基本供电安全和稳定。例如，在工业控制领域，通过电源隔离可以防止大功率设备的电源干扰影响到控制电路的正常工作

上述的数字隔离：重点是实现数字信号在不同电路之间的隔离传输，保证信号的完整性和准确性，同时防止高电压、噪声等对数字信号的干扰和损坏。数字隔离是在电源已经稳定供应的基础上，对数字信号进行处理和传输时的进一步保护措施。比如在通信系统中，数字隔离器用于隔离不同通信节点之间的数字信号，确保数据传输的正确性。

	工作电压	4.5V-5.5V
	转换效率	80%
	输出功率	1W
	输出电压	5V
	输出电流(最大值)	200mA
	最大容性负载	200uF
	隔离电压(Vrms)	1.5kV

各参数具体分析

• 工作电压：4.5V - 5.5V 表示该设备能够正常工作的输入电压范围。在这个范围内，设备可以稳定运行，保证其各项性能指标的实现。如果输入电压低于 4.5V，可能导致设备无法正常启动或工作不稳定；高于 5.5V，则可能会对设备造成损坏。

• 转换效率：80% 的转换效率意味着该设备在将输入电能转换为输出电能的过程中，有 80% 的输入能量能够被有效利用并转换为输出能量，其余 20% 则以热能等形式损耗掉了。例如，当输入功率为 1.25W 时，输出功率为 1.25W×80% = 1W。输入电源的输出功率必 须大于DC/DC模块的输出功率

• 输出功率：1W 是该设备能够提供的最大输出功率。这决定了它能够驱动的负载大小，在实际应用中，所连接的负载消耗的功率不能超过 1W，否则可能无法正常工作或导致设备过载。

• 输出电压：5V 为设备的输出电压，是为负载提供的稳定电压值。无论输入电压在 4.5V - 5.5V 范围内如何变化，设备都应通过内部的稳压电路等机制，确保输出电压稳定在 5V，以满足负载对电压的要求。

• 输出电流（最大值）：200mA 是输出电流的上限。结合输出电压 5V，根据功率公式 P = UI，5V×200mA = 1W，与输出功率 1W 相对应。当负载需要的电流超过 200mA 时，设备可能无法提供足够的电流，导致输出电压下降或设备出现故障。

• 最大容性负载：200μF 表示该设备能够稳定驱动的最大容性负载值。容性负载在充电和放电过程中会对电源产生一定的影响，如果容性负载过大，可能会导致输出电压波动、纹波增大，甚至影响设备的稳定性和正常工作。

• 隔离电压（Vrms）：1.5kV 表示该设备输入和输出之间能够承受的交流电压有效值为 1500V。这是衡量设备电气隔离性能的重要指标，意味着在输入和输出之间施加不超过 1.5kV 的交流电压时，设备能够保证输入和输出之间的电气绝缘，防止出现漏电、短路等安全问题和电气干扰。
