采用的OLED屏使用的IIC（Inter-Integrated Circuit）通信协议是一种串行通信协议，通常用于连接低速度外设，如EEPROM、ADC、DAC等。IIC通信协议通常有起始信号、停止信号、数据传输、应答信号和非应答信号等，具体原理如下：

起始信号（SDA低电平）: 当SDA线从高电平跳变到低电平时，表示一个数据传输的开始（图2.1）。

停止信号（SDA高电平）: 当SDA线从低电平跳变到高电平时，表示一个数据传输的结束（图2.2）。

数据传输: 在IIC通信中，数据传输是通过SDA线上的高低电平变化来实现的。数据传输时，发送方将数据位放在SDA线上，然后通过SCL线上的时钟信号将数据位发送给接收方。接收方通过检测SDA线上的电平变化来接收数据。

应答信号（ACK）: 在数据传输过程中，接收方需要在接收到每个数据位后发送一个应答信号（ACK），表示数据已被正确接收。应答信号是一个低电平，在SDA线上持续一段时间，然后恢复高电平（图2.3）。

非应答信号（NACK）: 在数据传输过程中，如果接收方无法正确接收数据，会发送一个非应答信号（NACK），表示数据未被正确接收。非应答信号是一个高电平，在SDA线上持续一段时间，然后恢复低电平（图2.3）。

IIC通信的时钟信号（SCL）是由发送方产生的，通常频率为10KHz~100KHz。IIC通信的波特率由时钟信号的频率决定。

IIC通信的优点是简单、易于实现，缺点是速度较慢，通常用于低速度外设的通信。

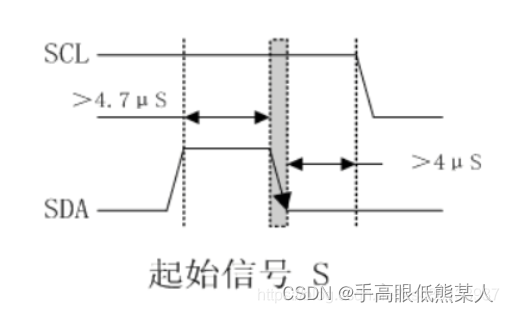

图2.1 起始信号

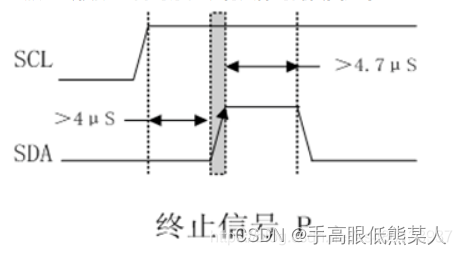

图2.2 停止信号

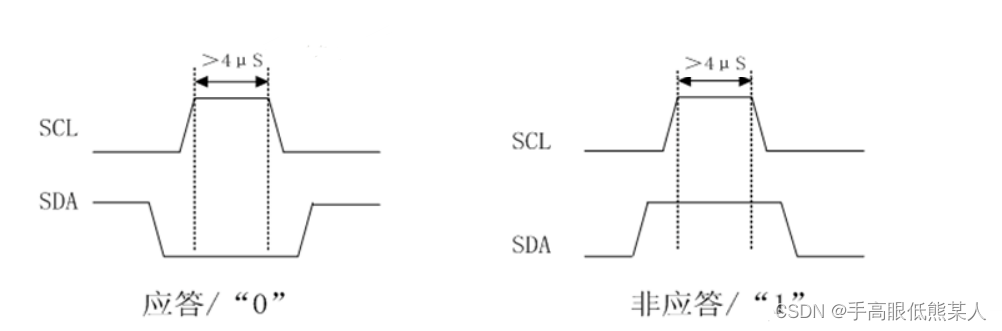

图2.3 应答与非应答信号

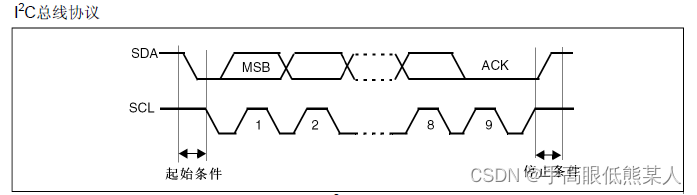

图2.4 IIC协议时序

2.2.2 OLED屏原理

此次项目采用的是0.96寸OLED屏幕，规格为128X64，即在横向上有128个像素点，竖向上有64个像素点，向外部引出4个引脚，分别是VCC(电源）、GND（底线）、SCL（时钟线）、SDA（信号线），其原理图如下（图2.5 OLED模块原理图）。

OLED屏的工作原理是通过点亮各个像素点来实现可视化界面，需要从单片机输入一组模拟信号来告诉它该点亮那些区域，这就要求在单片机上要预先设定好字体，数字的字模，在需要使用到OLED屏时，就将字模通过IIC协议传递给它，从而实现功能。

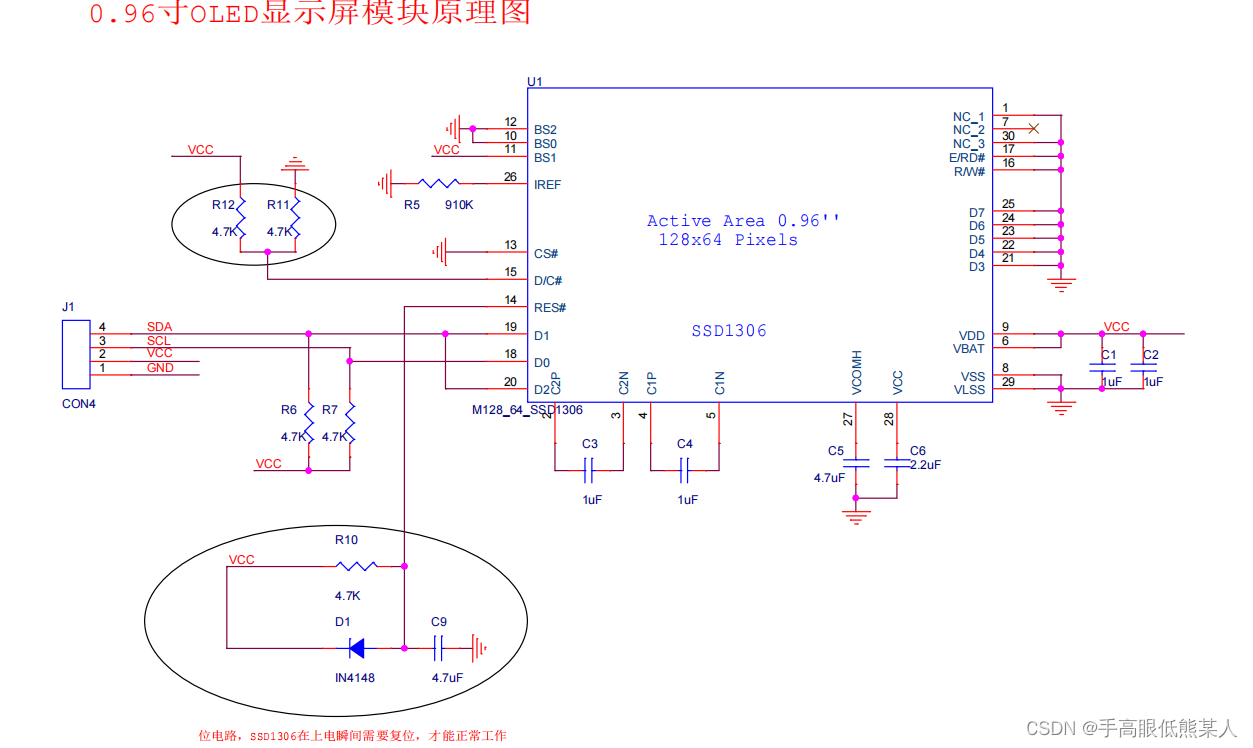

图2.5 OLED模块原理图

IIC通信按我自己的理解就是先在发送数据端（32单片机）将时钟线scl和数据线sda上给一定持续时间的高电平，然后将sda线的电平拉低，会检测到一个下降沿，然后将scl线也拉低，两条线的低电平持续一定的时间就可以了，告诉接收数据端（oled)准备发数据了，然后oled检测到以后就发送一个应答信号给单片机（sda低电平，scl为高电平持续一段时间），收到应答信号以后就开始发送数据，IIC信号在数据传输过程中，当SCL=1高电平时，数据线SDA必须保持稳定状态，不允许有电平跳变，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。SCL=1时 数据线SDA的任何电平变换会看做是总线的起始信号或者停止信号。也就是在IIC传输数据的过程中，SCL时钟线会频繁的转换电平，以保证数据的传输，后面接着传终止信号等。就可以将数据完整的传递过去，看一下初始化：

#include "i2c.h"

/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

I2C_HandleTypeDef hi2c1;

/* I2C1 init function */
void MX_I2C1_Init(void)
{

  /* USER CODE BEGIN I2C1_Init 0 */

  /* USER CODE END I2C1_Init 0 */

  /* USER CODE BEGIN I2C1_Init 1 */

  /* USER CODE END I2C1_Init 1 */
  hi2c1.Instance = I2C1;
  hi2c1.Init.ClockSpeed = 100000;
  hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
  hi2c1.Init.OwnAddress1 = 0;
  hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
  hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
  hi2c1.Init.OwnAddress2 = 0;
  hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
  hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
  if (HAL_I2C_Init(&hi2c1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN I2C1_Init 2 */

  /* USER CODE END I2C1_Init 2 */

}

void HAL_I2C_MspInit(I2C_HandleTypeDef* i2cHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(i2cHandle->Instance==I2C1)
  {
  /* USER CODE BEGIN I2C1_MspInit 0 */

  /* USER CODE END I2C1_MspInit 0 */

    __HAL_RCC_GPIOB_CLK_ENABLE();
    /**I2C1 GPIO Configuration
    PB6     ------> I2C1_SCL
    PB7     ------> I2C1_SDA
    */
    GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    /* I2C1 clock enable */
    __HAL_RCC_I2C1_CLK_ENABLE();
  /* USER CODE BEGIN I2C1_MspInit 1 */

  /* USER CODE END I2C1_MspInit 1 */
  }
}

void HAL_I2C_MspDeInit(I2C_HandleTypeDef* i2cHandle)
{

  if(i2cHandle->Instance==I2C1)
  {
  /* USER CODE BEGIN I2C1_MspDeInit 0 */

  /* USER CODE END I2C1_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_I2C1_CLK_DISABLE();

    /**I2C1 GPIO Configuration
    PB6     ------> I2C1_SCL
    PB7     ------> I2C1_SDA
    */
    HAL_GPIO_DeInit(GPIOB, GPIO_PIN_6);

    HAL_GPIO_DeInit(GPIOB, GPIO_PIN_7);

  /* USER CODE BEGIN I2C1_MspDeInit 1 */

  /* USER CODE END I2C1_MspDeInit 1 */
  }
}

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

我是直接用stm32mx直接生成的初始化，标准库的如下：

#include <iic.h>

// 定义IIC接口引脚
#define IIC_SDA_PIN 10
#define IIC_SCL_PIN 11

// 初始化IIC接口
void iic_init() {
    // 设置IIC接口引脚为输出模式
    pinMode(IIC_SDA_PIN, OUTPUT);
    pinMode(IIC_SCL_PIN, OUTPUT);

    // 初始化IIC接口时钟
    iic_clock_init();
}

// 发送IIC开始信号
void iic_start() {
    // 发送低电平
    digitalWrite(IIC_SDA_PIN, LOW);
    delayMicroseconds(IIC_DELAY);

    // 发送高电平
    digitalWrite(IIC_SCL_PIN, HIGH);
    delayMicroseconds(IIC_DELAY);

    // 发送高电平
    digitalWrite(IIC_SDA_PIN, HIGH);
    delayMicroseconds(IIC_DELAY);
}

// 发送IIC停止信号
void iic_stop() {
    // 发送高电平
    digitalWrite(IIC_SDA_PIN, HIGH);
    delayMicroseconds(IIC_DELAY);

    // 发送低电平
    digitalWrite(IIC_SCL_PIN, LOW);
    delayMicroseconds(IIC_DELAY);

    // 发送低电平
    digitalWrite(IIC_SDA_PIN, LOW);
    delayMicroseconds(IIC_DELAY);
}

// 发送IIC数据
void iic_write(uint8_t data) {
    uint8_t i;

    // 发送数据位
    for (i = 0; i < 8; i++) {
        digitalWrite(IIC_SDA_PIN, (data & 0x80) ? HIGH : LOW);
        delayMicroseconds(IIC_DELAY);

        digitalWrite(IIC_SCL_PIN, HIGH);
        delayMicroseconds(IIC_DELAY);

        digitalWrite(IIC_SCL_PIN, LOW);
        delayMicroseconds(IIC_DELAY);

        data <<= 1;
    }
}

// 读取IIC数据
uint8_t iic_read() {
    uint8_t i, data = 0;

    // 发送高电平
    digitalWrite(IIC_SDA_PIN, HIGH);
    delayMicroseconds(IIC_DELAY);

    // 发送低电平
    digitalWrite(IIC_SCL_PIN, LOW);
    delayMicroseconds(IIC_DELAY);

    // 读取数据位
    for (i = 0; i < 8; i++) {
        digitalWrite(IIC_SCL_PIN, HIGH);
        delayMicroseconds(IIC_DELAY);

        data |= digitalRead(IIC_SDA_PIN) ? 0 : 1;
        delayMicroseconds(IIC_DELAY);

        digitalWrite(IIC_SCL_PIN, LOW);
        delayMicroseconds(IIC_DELAY);

        data <<= 1;
    }

    return data;
}

// 等待IIC设备响应
void iic_wait_response() {
    uint8_t response;

    // 发送开始信号
    iic_start();

    // 发送设备地址

iic写完以后就可以用32驱动oled传输数据了，传输的数据就是一些字模，先来驱动：

#include "font.h"	//字库文件
#include "oled.h"		//声明
#include "i2c.h"


//接线
// SCL --- PB6
// SDA --- PB7

/* 控制宏 */
#define LEFT 			0x27
#define RIGHT 			0x26
#define UP 				0X29
#define DOWM 			0x2A
#define ON				0xA7
#define OFF				0xA6


/* IIC接口选择 */
#define IICx hi2c1


//oled显示尺寸
uint16_t const displayWidth                = 128;
uint16_t const displayHeight               = 64;

/*  OLED显存
[0]0 1 2 3 ... 127
[1]0 1 2 3 ... 127
[2]0 1 2 3 ... 127
[3]0 1 2 3 ... 127
[4]0 1 2 3 ... 127
[5]0 1 2 3 ... 127
[6]0 1 2 3 ... 127
[7]0 1 2 3 ... 127 */

static uint8_t OLED_RAM[8][128];//定义GDDRAM缓存区


//更换备注方式
/**
  * @brief
  * @param  GPIOx:
  * @param  GPIO_Init:
  * @retval None
  */

void HAL_I2C_WriteByte(uint8_t addr,uint8_t data)
{
  uint8_t TxData[2] = {addr,data};

	HAL_I2C_Master_Transmit(&IICx,0x78,(uint8_t*)TxData,2,10);
	//HAL_I2C_Master_Transmit(&IICx,0x3c,(uint8_t*)TxData,2,10);
}

/**************************************************************
	 Prototype      : void WriteCmd(uint8_t IIC_Command)
	 Parameters     : IIC_Command
	 return					: none
	 Description    : 写命令
***************************************************************/
void WriteCmd(uint8_t IIC_Command)
{
	HAL_I2C_WriteByte(0x00, IIC_Command);
}

/**************************************************************
	 Prototype      : void WriteDat(uint8_t IIC_Data)
	 Parameters     : IIC_Data
	 return					: none
	 Description    : 写数据
***************************************************************/
void WriteDat(uint8_t IIC_Data)
{
	HAL_I2C_WriteByte(0x40, IIC_Data);
}

/**************************************************************
	 Prototype      : void OLED_Init(void)
	 Parameters     : none
	 return					: none
	 Description    : 初始化OLED模块
***************************************************************/
void OLED_Init(void)
{
	HAL_Delay(500);

	WriteCmd(0xAE); //开显示
	WriteCmd(0x20);	//设置内存寻址模式

	WriteCmd(0x10);	//00，水平寻址模式;01，垂直寻址模式;10，页面寻址模式(重置);11，无效
	WriteCmd(0xb0);	//为页面寻址模式设置页面开始地址，0-7
	WriteCmd(0x00); //---设置低列地址
	WriteCmd(0x10); //---设置高列地址

	WriteCmd(0xc8);	//设置COM输出扫描方向
	WriteCmd(0x40); //--设置起始行地址
	WriteCmd(0x81); //--set contrast control register
	WriteCmd(0xff); //亮度调节 0x00~0xff
	WriteCmd(0xa1); //--设置段重新映射0到127
	WriteCmd(0xa6); //--设置正常显示
	WriteCmd(0xa8); //--设置复用比(1 ~ 64)
	WriteCmd(0x3F); //
	WriteCmd(0xa4); //0xa4,输出遵循RAM内容;0xa5,Output忽略RAM内容
	WriteCmd(0xd3); //-设置显示抵消
	WriteCmd(0x00); //-not offset
	WriteCmd(0xd5); //--设置显示时钟分频/振荡器频率
	WriteCmd(0xf0); //--设置分率
	WriteCmd(0xd9); //--设置pre-charge时期
	WriteCmd(0x22); //
	WriteCmd(0xda); //--设置com大头针硬件配置
	WriteCmd(0x12);
	WriteCmd(0xdb); //--设置vcomh
	WriteCmd(0x20); //0x20,0.77xVcc
	WriteCmd(0x8d); //--设置DC-DC
	WriteCmd(0x14); //
	WriteCmd(0xaf); //--打开oled面板

	OLED_FullyClear();//清屏
}

/**************************************************************
	 Prototype      : void OLED_ON(void)
	 Parameters     : none
	 return					: none
	 Description    : 将OLED从休眠中唤醒
***************************************************************/
void OLED_ON(void)
{
	WriteCmd(0X8D);  //设置电荷泵
	WriteCmd(0X14);  //开启电荷泵
	WriteCmd(0XAF);  //OLED唤醒
}

/**************************************************************
	 Prototype      : void OLED_OFF(void)
	 Parameters     : none
	 return					: none
	 Description    : 让OLED休眠 -- 休眠模式下,OLED功耗不到10uA
***************************************************************/
void OLED_OFF(void)
{
	WriteCmd(0X8D);  //设置电荷泵
	WriteCmd(0X10);  //关闭电荷泵
	WriteCmd(0XAE);  //OLED休眠
}

/**************************************************************
	 Prototype      : void OLED_RefreshRAM(void)
	 Parameters     : none
	 return					: none
	 Description    : 全屏填充
***************************************************************/
void OLED_RefreshRAM(void)
{
	// 页寻址模式填充
	for(uint16_t m = 0; m < displayHeight/8; m++)
	{
		WriteCmd(0xb0+m);		//设置页地址b0~b7
		WriteCmd(0x00);		//设置显示位置—列低地址00-0f
		WriteCmd(0x10);		//设置显示位置—列高地址10-1f
		for(uint16_t n = 0; n < displayWidth; n++)
		{
				WriteDat(OLED_RAM[m][n]);
		}
	}
}

/**************************************************************
	 Prototype      : void OLED_ClearRAM(void)
	 Parameters     : none
	 return					: none
	 Description    : 清除数据缓冲区
***************************************************************/
void OLED_ClearRAM(void)
{
	for(uint16_t m = 0; m < displayHeight/8; m++)
	{
		for(uint16_t n = 0; n < displayWidth; n++)
		{
				OLED_RAM[m][n] = 0x00;
		}
	}
}


/**************************************************************
	 Prototype      : void OLED_Fill(uint8_t fill_Data)
	 Parameters     : fill_Data 填充的1字节数据
	 return					: none
	 Description    : 全屏填充 0x00~0xff
***************************************************************/
void OLED_FullyFill(uint8_t fill_Data)
{
	for(uint16_t m = 0; m < displayHeight/8; m++)
	{
		for(uint16_t n = 0; n < displayWidth; n++)
		{
				OLED_RAM[m][n] = fill_Data;
		}
	}

	OLED_RefreshRAM();
}

/**************************************************************
	 Prototype      : void OLED_FullyClear(void)
	 Parameters     : none
	 return					: none
	 Description    : 全屏清除
***************************************************************/
void OLED_FullyClear(void)
{
		OLED_FullyFill(RESET_PIXEL);
}

/**************************************************************
	Prototype      :  void OLED_SetPixel(int16_t x, int16_t y, uint8_t set_pixel)
	Parameters     : 	x,y -- 起始点坐标(x:0~127, y:0~63);
										set_pixel	 该点的数据  SET_PIXEL = 1, RESET_PIXEL = 0
	return				 :  none
	Description    : 	设置坐标像素点数据
***************************************************************/
void OLED_SetPixel(int16_t x, int16_t y, uint8_t set_pixel)
{
	if (x >= 0 && x < displayWidth && y >= 0 && y < displayHeight) {
		if(set_pixel){
				OLED_RAM[y/8][x] |= (0x01 << (y%8));
		}
		else{
				OLED_RAM[y/8][x] &= ~(0x01 << (y%8));
		}
	}
}

/**************************************************************
	Prototype      :  void OLED_GetPixel(int16_t x, int16_t y)
	Parameters     : 	x,y -- 起始点坐标(x:0~127, y:0~63);
	return				 :  PixelStatus 像素点状态 	SET_PIXEL = 1, RESET_PIXEL = 0
	Description    : 	获得坐标像素点数据
***************************************************************/

PixelStatus OLED_GetPixel(int16_t x, int16_t y)
{
	 if(OLED_RAM[y/8][x] >> (y%8) & 0x01)
		 return SET_PIXEL;

	return	RESET_PIXEL;
}

/**************************************************************
	Prototype      : void OLED_ShowStr(int16_t x, int16_t y, uint8_t ch[], uint8_t TextSize)
	Parameters     : 	x,y -- 起始点坐标(x:0~127, y:0~63);
										ch[] -- 要显示的字符串;
										TextSize -- 字符大小(1:6*8 ; 2:8*16)
	return				 :  none
	Description    : 	显示codetab.h中的ASCII字符,有6*8和8*16可选择
***************************************************************/
void OLED_ShowStr(int16_t x, int16_t y, uint8_t ch[], uint8_t TextSize)
{
	if (x >= 0 && x < displayWidth && y >= 0 && y < displayHeight) {
		int32_t c = 0;
		uint8_t j = 0;

		switch(TextSize)
		{
			case 1:
			{
				while(ch[j] != '\0')
				{
					c = ch[j] - 32;
					if(c < 0)	//无效字符
						break;

					if(x >= 125 || (127-x < 6))//一行最大显示字符数：21字节显示,多出两列，不显示 || 剩余列小于6不能显示完整字符，换行显示
					{
						x = 0;
						y += 8;//换行显示
						if(63 - y < 8)	// 不足以显示一行时不显示
							break;
					}
					for(uint8_t m = 0; m < 6; m++)
					{
						for(uint8_t n = 0; n < 8; n++)
						{
							OLED_SetPixel(x+m, y+n, (F6x8[c][m] >> n) & 0x01);
						}
					}
					x += 6;
					j++;
				}
			}break;
			case 2:
			{
				while(ch[j] != '\0')
				{
					c = ch[j] - 32;
					if(c < 0)	//无效字符
						break;

					if(x >= 127 || (127-x < 8))//16字节显示 || 剩余列小于8不能显示完整字符，换行显示
					{
						x = 0;
						y += 16;//换行显示
						if(63 - y < 16)	// 不足以显示一行时不显示
							break;
					}
					for(uint8_t m = 0; m < 2; m++)
					{
						for(uint8_t n = 0; n < 8; n++)
						{
							for(uint8_t i = 0; i < 8; i++)
							{
									OLED_SetPixel(x+n, y+i+m*8, (F8X16[c][n+m*8] >> i) & 0x01);
							}
						}
					}
					x += 8;
					j++;
				}
			}break;
		}
	}
	OLED_RefreshRAM();
}

/**************************************************************
	 Prototype      : void OLED_ShowCN(int16_t x, int16_t y, uint8_t* ch)
	 Parameters     : x,y -- 起始点坐标(x:0~127, y:0~7);
										CN[]:汉字在codetab.h中的索引
	 return				  : none
	 Description    : 显示codetab.h中的汉字,16*16点阵
***************************************************************/
void OLED_ShowCN(int16_t x, int16_t y, uint8_t* ch)
{
	if (x >= 0 && x < displayWidth && y >= 0 && y < displayHeight) {
		int32_t  len = 0,offset = sizeof(F16x16_CN[0].index);

		while(ch[len] != '\0')
		{
			if(x >= 127 || (127-x < 16))//8个汉字显示||剩余列小于16不能显示完整字符，换行显示
			{
				x = 0;
				y += 16;
				if(63 - y < 16)	// 不足以显示一行时不显示
					break;
			}

			//需要处理输入数据大于显示数据的问题
			for(uint8_t i = 0; i < sizeof(F16x16_CN)/sizeof(GB2312_CN); i++)
			{
				if(((F16x16_CN[i].index[0] == ch[len]) && (F16x16_CN[i].index[1] == ch[len+1]))){
						for(uint8_t m = 0; m < 2; m++)	//页
						{
								for(uint8_t n = 0; n < 16; n++) // 列
								{
										for(uint8_t j = 0; j < 8; j++)	// 行
										{
											OLED_SetPixel(x+n, y+j+m*8, (F16x16_CN[i].encoder[n+m*16] >> j) & 0x01);
										}
								}
						}
						x += 16;
						len += offset;
						break;
				}
				else if(F16x16_CN[i].index[0] == ch[len] && ch[len] == 0x20){
					for(uint8_t m = 0; m < 2; m++)
					{
							for(uint8_t n = 0; n < 16; n++)
							{
								for(uint8_t j = 0; j < 8; j++)
								{
									OLED_SetPixel(x+n, y+j+m*8, (F16x16_CN[i].encoder[n+m*16] >> j) & 0x01);
								}
							}
					}
					x += 16;
					len++;
					break;
				}
			}
		}
	}
	OLED_RefreshRAM();
}

/**************************************************************
	 Prototype      : void OLED_Show_MixedCH(int16_t x, int16_t y, uint8_t* ch)
	 Parameters     : x,y -- 起始点坐标(x:0~127, y:0~7); CN[]:汉字在codetab.h中的索引
	 return				  : none
	 Description    : 显示codetab.h中的汉字,16*16点阵,英文,8*16点阵
***************************************************************/
void OLED_ShowMixedCH(int16_t x, int16_t y, uint8_t* ch)
{
	if (x >= 0 && x < displayWidth && y >= 0 && y < displayHeight) {
		int32_t len = 0, c,offset = sizeof(F16x16_CN[0].index);

		while(ch[len] != '\0')
		{
			if(ch[len] >= 0xa1)//GB2312从0xA1A0开始
			{
				for(uint8_t i = 0; i < sizeof(F16x16_CN)/sizeof(GB2312_CN); i++)
				{
					if(((F16x16_CN[i].index[0] == ch[len]) && (F16x16_CN[i].index[1] == ch[len+1])))
					{
						if(x >= 127|| (127-x < 16))//8个汉字显示||剩余列小于16不能显示完整字符，换行显示
						{
							x = 0;
							y += 16;
							if(63 - y < 16)	// 不足以显示一行时不显示
								break;
						}
						for(uint8_t m = 0; m < 2; m++)	//页
						{
								for(uint8_t n = 0; n < 16; n++)	//列
								{
									for(uint8_t j = 0; j < 8; j++)	//行
									{

										OLED_SetPixel(x+n, y+j+m*8, (F16x16_CN[i].encoder[n+m*16] >> j) & 0x01);
									}
								}
						}
						x += 16;
						len += offset;
						break;
					}
				}
			}
			else if(ch[len] <= 127)//ASCII编码范围0-127
			{
				c = ch[len] - 32;
				if(c < 0)	// 无效字符
					break;
				if(x >= 127 || (127-x < 8))//16字节显示 || 剩余列小于8不能显示完整字符，换行显示
				{
					x = 0;
					y += 16;
					if(63 - y < 16)	// 不足以显示一行时不显示
								break;
				}
				for(uint8_t m = 0; m < 2; m++)
				{
						for(uint8_t n = 0; n < 8; n++)
						{
							for(uint8_t i = 0; i < 8; i++)
							{
									OLED_SetPixel(x+n, y+i+m*8, (F8X16[c][n+m*8] >> i) & 0x01);
							}
						}
				}
				x += 8;
				len++;
			}
		}
	}
	OLED_RefreshRAM();
}

/***************************************************************
	 Prototype      :	void OLED_DrawBMP(int16_t x0,int16_t y0,int16_t L,int16_t H,const uint8_t BMP[])
	 Parameters     : (x0,y0)坐标长L宽H区域绘制图像BMP
										0<=x0<=127 0<=y0<=63 0<=L+x0<=127 0<=H+y0<= 63 图像取模 纵向取模，字节倒序
	 return				  : none
	 Description    : 区域图像绘制，显示BMP位图,格式使用二维数组存储
***************************************************************/
void OLED_DrawBMP(int16_t x0,int16_t y0,int16_t L,int16_t H,const uint8_t BMP[])
{
	if (x0 >= 0 && x0 < displayWidth && x0+L <= displayWidth &&\
		y0 >= 0 && y0 < displayHeight && y0+H <= displayHeight) {

		uint8_t *p = (uint8_t *)BMP;
		for(int16_t y = y0; y < y0+H; y+=8)
		{
			for(int16_t x = x0; x < x0+L; x++)
			{
				for(int16_t i = 0; i < 8; i++)
				{
//					OLED_SetPixel(x, y+i, ((*((uint8_t *)BMP+(x-x0)+L*((y-y0)/8))) >> i) & 0x01);
						OLED_SetPixel(x, y+i, ((*p) >> i) & 0x01);
				}
				p++;
			}
		}
	}
	OLED_RefreshRAM();
}

/***************************************************************
	 Prototype      :	void OLED_AreaFill(int16_t x0,int16_t y0,int16_t L,int16_t H)
	 Parameters     : 区域内容清除，(x0,y0)坐标长L宽H区域
										0<=x0<=127 0<=y0<=63 0<=L+x0<=127 0<=H+y0<= 63 图像取模 纵向取模，字节倒序
	 return				  : none
	 Description    : 规定区域内容填充
***************************************************************/
void OLED_AreaFill(int16_t x0,int16_t y0,int16_t L,int16_t H, uint8_t fill_data)
{
	if (x0 >= 0 && x0 < displayWidth && x0+L <= displayWidth &&\
		y0 >= 0 && y0 < displayHeight && y0+H <= displayHeight) {

		for(int16_t y = y0; y < y0+H; y++)
		{
			for(int16_t x = x0; x < x0+L; x++)
			{
				for(int16_t i = 0; i < 8; i++)
					{
							OLED_SetPixel(x, y+i, (fill_data >> i) & SET_PIXEL);
					}
			}
		}
		OLED_RefreshRAM();
	}
}

/***************************************************************
	 Prototype      :	void OLED_AreaCLR(int16_t x0,int16_t y0,int16_t L,int16_t H)
	 Parameters     : (x0,y0)坐标长L宽H区域
										0<=x0<=127 0<=y0<=63 0<=L+x0<=127 0<=H+y0<= 63 图像取模 纵向取模，字节倒序
	 return				  : none
	 Description    : 规定区域内容清除
***************************************************************/
void OLED_AreaClear(int16_t x0,int16_t y0,int16_t L,int16_t H)
{
	if (x0 >= 0 && x0 < displayWidth && x0+L <= displayWidth &&\
		y0 >= 0 && y0 < displayHeight && y0+H <= displayHeight) {

		for(int16_t y = y0; y < y0+H; y+=8)
		{
			for(int16_t x = x0; x < x0+L; x++)
			{
				for(int16_t i = 0; i < 8; i++)
					{
							OLED_SetPixel(x, y+i, RESET_PIXEL);
					}
			}
		}
		OLED_RefreshRAM();
	}
}
/***************************************************************
	 Prototype      :	void OLED_FullyToggle(void)
	 Parameters     : none
	 return				  : none
	 Description    : 缓冲区数据取反后刷新到GDDRAM
***************************************************************/
void OLED_FullyToggle(void)
{
	for(uint16_t m = 0; m < displayHeight/8; m++)
	{
		for(uint16_t n = 0; n < displayWidth; n++)
		{
				OLED_RAM[m][n] = ~OLED_RAM[m][n];
		}
	}
	OLED_RefreshRAM();
}
/***************************************************************
	 Prototype      :	void OLED_AreaToggle(int16_t x0,int16_t y0,int16_t L,int16_t H)
	 Parameters     : (x0,y0)坐标长L宽H区域
										0<=x0<=127 0<=y0<=63 0<=L+x0<=127 0<=H+y0<= 63 图像取模 纵向取模，字节倒序
	 return				  : none
	 Description    : 规定区域内容取反
***************************************************************/
void OLED_AreaToggle(int16_t x0,int16_t y0,int16_t L,int16_t H)
{
	if (x0 >= 0 && x0 < displayWidth && x0+L <= displayWidth &&\
		y0 >= 0 && y0 < displayHeight && y0+H <= displayHeight) {

		for(int16_t y = y0; y < y0+H; y+=8)
		{
			for(int16_t x = x0; x < x0+L; x++)
			{
				for(int16_t i = 0; i < 8; i++)
					{
							OLED_SetPixel(x, y+i, !OLED_GetPixel(x, y+i));
					}
			}
		}
		OLED_RefreshRAM();
	}
}

/****************************************************************
	全屏垂直偏移,0->63方向
	方向垂直向上,范围0-63
	方向垂直向下,范围63-0
****************************************************************/
void OLED_VerticalShift(void)
{
	for(uint8_t i = 0; i < displayHeight; i++)
		{
			WriteCmd(0xd3);//设置显示偏移，0->63方向
			WriteCmd(i);//偏移量
			HAL_Delay(40);//延时时间
		}
}

/****************************************************************
	屏幕内容水平全屏滚动播放
	左		LEFT	0x27
	右		RIGHT	0x26
****************************************************************/
void OLED_HorizontalShift(uint8_t direction)

{
	WriteCmd(direction);//设置滚动方向
	WriteCmd(0x00);//虚拟字节设置，默认为0x00
	WriteCmd(0x00);//设置开始页地址
	WriteCmd(0x05);//设置每个滚动步骤之间的时间间隔的帧频
	WriteCmd(0x07);//设置结束页地址
	WriteCmd(0x00);//虚拟字节设置，默认为0x00
	WriteCmd(0xff);//虚拟字节设置，默认为0xff
	WriteCmd(0x2f);//开启滚动-0x2f，禁用滚动-0x2e，禁用需要重写数据
}

/****************************************************************
	屏幕内容垂直水平全屏滚动播放
	上		UP		0x29
	下		DOWN	0x2A
****************************************************************/
void OLED_VerticalAndHorizontalShift(uint8_t direction)
{
	WriteCmd(direction);//设置滚动方向
	WriteCmd(0x00);//虚拟字节设置，默认为0x00
	WriteCmd(0x00);//设置开始页地址
	WriteCmd(0x05);//设置每个滚动步骤之间的时间间隔的帧频
	WriteCmd(0x07);//设置结束页地址
	WriteCmd(0x01);//垂直滚动偏移量

	WriteCmd(0x2f);//开启滚动-0x2f，禁用滚动-0x2e，禁用需要重写数据
}

/****************************************************************
	屏幕内容取反显示
	开	ON	0xA7
	关	OFF	0xA6	默认此模式，设置像素点亮
****************************************************************/
void OLED_DisplayMode(uint8_t mode)
{
	WriteCmd(mode);
}

/****************************************************************
	屏幕亮度调节
	intensity	0-255
	默认为0x7f
****************************************************************/
void OLED_IntensityControl(uint8_t intensity)
{
	WriteCmd(0x81);
	WriteCmd(intensity);
}

这个驱动代码只可以写8*16和16*16两种格式，需要更多的格式可以去网上找一下，然后按照驱动写的函数依次按照项目的逻辑写出来就可以了，看一下oled.h文件

#ifndef OLED_H__
#define OLED_H__

#include "stm32f1xx_hal.h"	//链接HAL库
/* BMP图片声明
	图片格式为二位数组，下标分别对应图片的宽和高：
		BMP_xx[H/8][L];
*/
extern const uint8_t BMP_Picture[64/8][64];


/* 设置坐标点的状态 */
typedef enum
{
	SET_PIXEL = 0x01,
  RESET_PIXEL = 0x00,
} PixelStatus;


/* 功能函数声明 */
//写数据，硬件IIC使用
void HAL_I2C_WriteByte(uint8_t addr,uint8_t data);
//写命令
void WriteCmd(uint8_t IIC_Command);
//写数据
void WriteDat(uint8_t IIC_Data);
//初始化OLED
void OLED_Init(void);
//开启电荷泵
void OLED_ON(void);
//关闭电荷泵
void OLED_OFF(void);
//刷新缓冲区数据到GDDRAM
void OLED_RefreshRAM(void);
//清除数据缓冲区OLED_RAM buffer
void OLED_ClearRAM(void);
//全屏填充
void OLED_FullyFill(uint8_t fill_Data);
//清屏
void OLED_FullyClear(void);
//设置坐标像素点数据
void OLED_SetPixel(int16_t x, int16_t y, uint8_t set_pixel);
//获得坐标像素点数据
PixelStatus OLED_GetPixel(int16_t x, int16_t y);

/* 显示指定字符和图片时需要手动刷新缓冲区到GDDRAM
* function list: OLED_ShowStr\OLED_ShowCN\OLED_Show_MixedCH\OLED_DrawBMP
*/
//显示英文字符串
void OLED_ShowStr(int16_t x, int16_t y, uint8_t ch[], uint8_t TextSize);
//显示中文字符串
void OLED_ShowCN(int16_t x, int16_t y, uint8_t* ch);
//显示中英文混合文字
void OLED_ShowMixedCH(int16_t x, int16_t y, uint8_t* ch);
//显示图片
void OLED_DrawBMP(int16_t x0,int16_t y0,int16_t L,int16_t H,const uint8_t BMP[]);

//区域填充
void OLED_AreaFill(int16_t x0,int16_t y0,int16_t L,int16_t H, uint8_t fill_data);
//区域清除
void OLED_AreaClear(int16_t x0,int16_t y0,int16_t L,int16_t H);
//全屏切换显示
void OLED_FullyToggle(void);
//区域切换显示
void OLED_AreaToggle(int16_t x0,int16_t y0,int16_t L,int16_t H);
//全屏垂直滚动播放
void OLED_VerticalShift(void);
//全屏水平滚动播放
void OLED_HorizontalShift(uint8_t direction);
//全屏同时垂直和水平滚动播放
void OLED_VerticalAndHorizontalShift(uint8_t direction);
//屏幕内容取反显示
void OLED_DisplayMode(uint8_t mode);
//屏幕亮度调节
void OLED_IntensityControl(uint8_t intensity);


#endif

然后就是具体的界面实现了，我没有用qt写，直接用C语言写。

手高眼低熊某人
关注
  • 27
    点赞
  • 踩
  • 40
    收藏
    觉得还不错? 一键收藏
  • 3
    评论
STM32经IIC与OLED通信
08-09
绍了STM32经IIC与OLED通信的详细的源代码程序
0.96寸OLED-30PIN-IIC接口原理图.pdf
06-06
0.96寸OLED-30PIN-IIC接口原理图 I2C IIC I2C IIC IIC
STM32入门HAL库-硬件I2C与0.96寸OLED
Eyderoe的博客
06-22 1741
采用CLion+STM32CubeMX开发STM32，IIC与0.96寸OLED。
IIC驱动0.96寸OLED屏幕显示（51单片机）
m0_58832575的博客
04-07 1万+
IIC驱动OlED
stm32学习笔记：OLED显示屏
hmh520i的博客
09-21 5518
stm32学习笔记：OLED显示屏
基于STM32G4的0.96寸OLED显示屏驱动程序（HAL库），支持硬件/软件I2C
zeruns的博客
05-29 1481
I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备（那些电平转化芯片），现在被广泛地使用在系统内多个集成电路(IC)间的通讯。I2C只有一跟数据总线 SDA(Serial Data Line)，串行数据总线，只能一位一位的发送数据，属于串行通信，采用半双工通信。
STM32单片机初学5-IIC通信驱动OLED屏幕
热门推荐
qq_55203246的博客
04-20 2万+
上篇文章（STM32-软件模拟IIC通信）讲解了软件模拟IIC通信。这篇文章详将细讲解利用IIC来控制0.96寸的OLED屏幕，使其显示ASCII字符串...
stm32的IIC协议以及IIC通信驱动OLED屏幕
m0_53573725的博客
07-30 2025
这里是直接根据写入的汉字，然后在hz_index[]数组中遍历寻找，所以你要想输出汉字，得现在hz[]和hz_index[]数组中补充。如果在hz_index[]数组中找到了对应的汉字，那就对应地在hz[]数组中找到字节，输出，完成OLED的汉字显示。I2C器件一般采用开漏结构与总线相连，所以I2C_SCL和I2C_SDA均需接上拉电阻，也正因此，当总线空闲时，这两条线路都处于高电平状态，当连到总线上的任一器件输出低电平，都将使总线拉低。汉字是16*16的形式。我用的是四引脚的，用的是IIC通信驱动。
IIC 通信协议之stm32 驱动OLED
xiaolz88的博客
11-19 687
使用stm32 驱动4 Pin 的OLED， 现在网上开源的资料多的是，但是为了锻炼自己使用第一手资料的能力，今天我还是从数据手册开始，从头造一波轮子，同时也是为了加深自己对 IIC 协议的理解 ，本系列内容我会从单片机和linux两个板子做一些OLED的 验证，希望后面大家在学习IIC 相关内容的时候，可以少走一些弯路。为了大家学习方面，这些文章也会在我的微信公众号同步，方便大家随时查看，欢迎大家扫码关注。
4脚OLED_iic_oled屏幕4脚_oled_
09-29
在本文中，我们将深入探讨如何使用四脚OLED屏幕，特别是在0.96英寸尺寸的显示设备上。这种显示屏常采用I2C（Inter-Integrated Circuit）通信协议，这是一种节省引脚资源、易于实现的串行接口。我们将讨论I2C协议的...
STM32F103C8T6模拟IIC控制4针0.96寸OLED显示屏
07-02
该程序经本人测试可以正常使用，也可先去搜索我的同名博客（STM32F103C8T6模拟IIC控制4针0.96寸OLED显示屏）先查看是否符合你的要求再进行下载，以免浪费下载积分，博客内容介绍有如何获取字模等步骤。
使用STM32F103C8x6控制iic4针OLED显示屏
08-08
在本文中，我们将深入探讨如何使用STM32F103C8x6微控制器来控制4针I2C接口的OLED显示屏。STM32系列是STMicroelectronics推出的一系列高性能、低功耗的微控制器，而OLED显示屏则因其高对比度、快速响应时间以及自发光...
基于IIC协议的4脚OLED模块的单片机驱动控制（含驱动程序）
qq_42144047的博客
05-19 1万+
STM32、STM32MP157 和 STM32MP135 的系统性比较
m0_46566693的博客
08-02 589
STM32、STM32MP157 和 STM32MP135 的系统性比较
【嵌入式】STM32&12864点阵屏使用SimpleGUI单色屏接口库——（2）精简字库
sinat_33408502的博客
08-01 816
精简字库首先要列出整个目标系统中所有可能用到的文字，然后进行去重，提炼出目标系统中用到的所有汉字。然后给这些汉字进行重新编码，简而言之就是进行简单排序，然后重新编号，这个编号就是新规定的字符编码。最后，用这个新的编码重新去对字符串进行编码，这样就完成了字库的精简了。
STM32内核DWT精确延时详解
最新发布
qizhi321123的博客
08-02 222
在Cortex-M里面有一个外设叫DWT(Data Watchpoint and Trace)，该外设有一个32位的寄存器叫CYCCNT，它是一个向上的计数器，记录的是内核时钟运行的个数。(3)、使能CYCCNT寄存器，这个由DWT_CTRL(代码上宏定义为DWT_CR)的位0控制，写1使能。DWT_CYCCNT为内核的计数次数，SysClockFreq为内核时钟频率。(假设内核频率为400M，内核跳一次的时间大概为1/400M=2.5ns)GET_CPU_ClkFreq()为内核的时钟频率。
STM32&DMA数据传输
wwwkkkxxx12138的博客
07-31 847
我只能说写完作者就嘎了。
stm32控制oled屏幕iic通信
06-28
### 回答1： STM32可以通过IIC通信协议来控制OLED屏幕。具体步骤如下： 1. 配置IIC总线：设置STM32的GPIO引脚为IIC模式，并配置IIC总线的时钟速率、地址等参数。 2. 初始化OLED屏幕：发送初始化命令，设置OLED屏幕的显示模式、亮度、对比度等参数。 3. 发送数据：将要显示的数据通过IIC总线发送到OLED屏幕上，可以显示文字、图像等。 4. 关闭OLED屏幕：发送关闭命令，关闭OLED屏幕。 以上是控制OLED屏幕的基本步骤，具体实现需要根据具体的硬件和软件环境进行调整。 ### 回答2： STM32是一款广泛使用的微控制器，它的I2C（也称为IIC）总线接口可以用于控制诸如OLED屏幕之类的外设。在这里，本人将详细介绍如何使用STM32的I2C接口来驱动OLED屏幕。 首先，我们需要了解OLED和I2C协议的一些基础知识。OLED屏幕是一种显示技术，它使用有机发光材料来发光，相对于传统的液晶显示器，它的对比度更高、响应更快、更省电。而I2C是一种串行通信协议，它可以让微控制器与其他设备（如传感器、存储器、芯片等）进行通信，它使用两根线路（SCL和SDA）进行通信。 接下来，我们将详细介绍如何在STM32中使用I2C来控制OLED屏幕。 步骤1：准备工作 在开始之前，我们需要准备好一些材料： 1. STM32微控制器板 2. OLED显示屏幕 3. 电缆线 4. 电源 步骤2：建立硬件连接 将OLED显示屏分别连接到VCC，GND，SCL，SDA的接口上，并连接到STM32的I2C接口上。 步骤3：编写代码 以下是控制OLED屏幕的代码 #include "oled.h" #include "i2c.h" void OLED_WriteCmd(uint8_t cmd) { uint8_t data[2] = {0x00, cmd}; HAL_I2C_Master_Transmit(&hi2c1, OLED_I2C_ADDR, data, sizeof(data), 100); } void OLED_WriteData(uint8_t data) { uint8_t _data[2] = {0x40, data}; HAL_I2C_Master_Transmit(&hi2c1, OLED_I2C_ADDR, _data, sizeof(_data), 100); } void OLED_Init() { //设置 OLED_WriteCmd(0xAE); OLED_WriteCmd(0x20); OLED_WriteCmd(0x10); OLED_WriteCmd(0xb0); OLED_WriteCmd(0xc8); OLED_WriteCmd(0x00); OLED_WriteCmd(0x10); OLED_WriteCmd(0x40); OLED_WriteCmd(0x81); OLED_WriteCmd(0xff); OLED_WriteCmd(0xa1); OLED_WriteCmd(0xa6); OLED_WriteCmd(0xa8); OLED_WriteCmd(0x3f); OLED_WriteCmd(0xd3); OLED_WriteCmd(0x00); OLED_WriteCmd(0xd5); OLED_WriteCmd(0xf0); OLED_WriteCmd(0xd9); OLED_WriteCmd(0x22); OLED_WriteCmd(0xda); OLED_WriteCmd(0x02); OLED_WriteCmd(0xdb); OLED_WriteCmd(0x49); OLED_WriteCmd(0x8d); OLED_WriteCmd(0x14); OLED_WriteCmd(0xaf); } 如上代码，OLED_Init()用来初始化OLED屏幕，OLED_WriteCmd()用来向OLED屏幕写入命令，OLED_WriteData()用来向OLED屏幕写入数据。在写入之前，需要使用HAL_I2C_Master_Transmit()函数将数据通过I2C协议发送到OLED屏幕。 步骤4：测试 完成以上步骤后，就可以通过写入数据和命令来控制OLED屏幕的显示，可以在代码中加上一些图形和文字等来测试OLED屏幕的显示效果。 综上所述，使用STM32的I2C接口控制OLED屏幕，不仅需要熟悉I2C协议的使用，还需要掌握OLED屏幕的通信协议及基础知识。通过以上步骤的实践，可以更好地理解和掌握STM32对I2C和OLED屏幕的控制方法。 ### 回答3： STM32是一种32位的微控制器，而OLED屏幕是一种基于有机发光二极管技术的显示屏幕。它们可以通过IIC通信协议进行连接和控制。下面将会介绍如何使用STM32控制OLED屏幕。 首先，我们需要知道IIC通信协议。IIC通信协议是一种串行通信协议，它使用两根线路进行通信：SDA（串行数据线）和SCL（串行时钟线）。在OLED屏幕中，这两根线通常被称为SDA（数据）和SCL（时钟）。STM32上有硬件IIC模块，可以方便地实现IIC通信。 接下来，我们需要确定OLED屏幕的IIC通信地址。不同的OLED屏幕可能具有不同的IIC通信地址。一般情况下，我们可以通过查看OLED屏幕的数据手册或者询问厂家来确定它的IIC通信地址。一旦我们知道了这个地址，我们就可以在STM32中使用IIC控制器向OLED屏幕发送命令或数据了。 具体实现的步骤如下： 1.初始化STM32的IIC控制器。这通常包括设置IIC的时钟速率、使能IIC控制器等。 2.在STM32上编写要发送的指令或数据。 3.通过IIC控制器将指令或数据从STM32发送到OLED屏幕。 4.在OLED屏幕上显示。 需要注意的是，通过IIC通信协议进行通信可能存在信号干扰等问题，因此在实现过程中需要进行一定的电路设计和软件优化。 使用STM32来控制OLED屏幕可以实现某些应用场景下的高端功能和复杂图像显示。例如，可以通过STM32控制OLED屏幕显示实时监测数据、运动状态信息等。同时，这种实现方法可以提高产品的整体性能，使之具有更高的可定制性、易操作性和卓越的用户体验。
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
