渥尔曼电路设计

一、概述

前述的共基极放大电路具有优秀的频率特性，但其输入阻抗较低，这使得它的应用范围受限；为了解决其低输入阻抗的问题，特提出了一种连接形式——渥尔曼电路，它将共射极放大电路的高输入阻抗和共基极放大电路的优秀频率特性很好地结合在一起。兼顾低输出阻抗的性能，在输出级加上射极跟随器即可。

二、基本电路结构

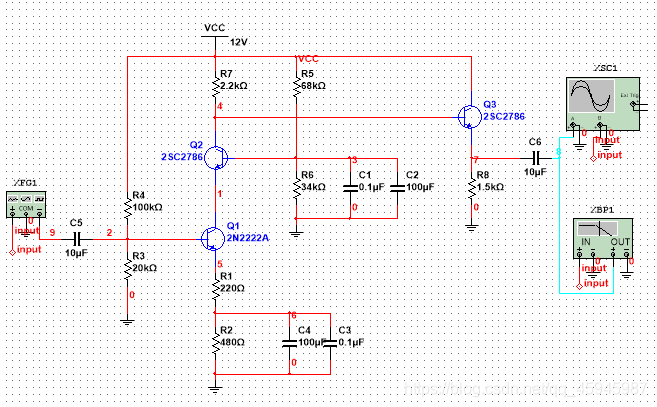

晶体管组成的渥尔曼电路结构如下：

图中Q1和Q2即构成了所谓的渥尔曼电路。Q1为共射极接法，Q2基极交流接地，为共基极接法，输出信号从Q2的集电极取出，经射极跟随器的阻抗变换后，由电容耦合输出。

三、电路原理分析

下面简要介绍渥尔曼电路的原理：

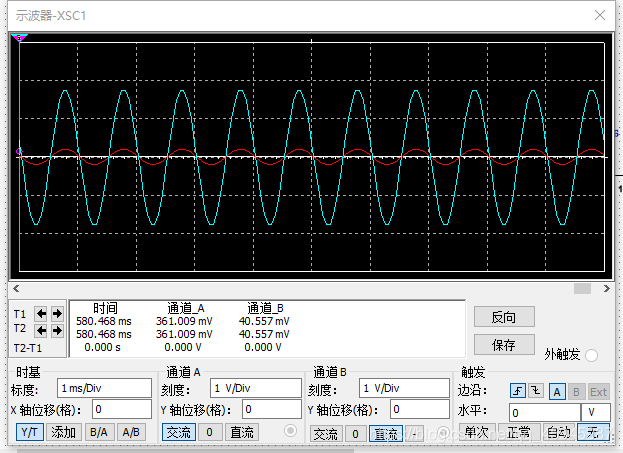

首先观察一下输入输出的波形（实际上，根据原理，该波形是错误的，理论上的输入输出应当是反相的。实际焊接出来的电路有自激现象。在网上查找原因，可以查到有人对于类似的电路拓扑的结论是：该电路不好用，但尚未查到原因。笔者尚未完全搞懂不正常现象的产生原因，但不影响理论分析）：

其中蓝色波形为输出，红色波为输入。
可见，输入输出波
