论文：https://arxiv.org/abs/2012.11879

中文版：FcaNet: Frequency Channel Attention Networks

源码：https://github.com/cfzd/FcaNet或https://gitee.com/yasuo_hao/FcaNet

一、论文背景和出发点

二、创新点

三、离散余弦变换（DCT）和通道注意力

四、Multi-Spectral Channel Attention的具体实现

五、频率分量的选择标准

六、Multi-Spectral Channel Attention代码实现

七、实验

八、总结

一、论文背景和出发点

问题：许多工作都集中在如何设计高效的通道注意机制上，而忽略了一个基本问题，即由于大量的信息丢失，通道注意机制使用标量来表示通道会很困难。（传统的GAP操作，即“平均”操作会极大的抑制特征的多样性，而且会造成大量信息的丢失。）

出发点：在这项工作中，我们从不同的角度出发，将信道表示问题视为使用频率分析的压缩过程。基于频率分析，我们从数学上证明了传统的全局平均池是频域特征分解的一个特例。（为使用离散余弦变换压缩信道提供了可能性。）

有了这些证明，我们自然地推广了信道注意机制在频域中的压缩，并提出了我们的多谱信道注意方法，称为FcaNet。（传统的GAP操作压缩通道的效果不好，因此作者提出使用离散余弦变换（DCT）来压缩信道。）

简单地来说，作者将通道注意力视为一个压缩问题，传统的方式使用全局平均化池会造成大量信息丢失，所以作者建议在信道注意力机制中使用离散余弦变换（DCT）来压缩通道。

二、创新点

1. 证明了传统GAP（全局平均化池）是DCT（离散余弦变换）的特例。

2. 提出了三种频率分量选择标准以及建议的多光谱信道注意力框架，以实现FcaNet。

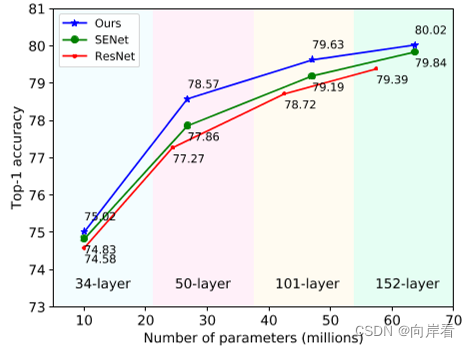

3. 大量实验表明，该方法在ImageNet和COCO数据集上都取得了最先进的结果，计算成本与SENet相同。在ImageNet数据集上的结果，如下图所示：

三、离散余弦变换（DCT）和通道注意力

1. 离散余弦变换DCT

作用:

（1）2维DCT的基函数

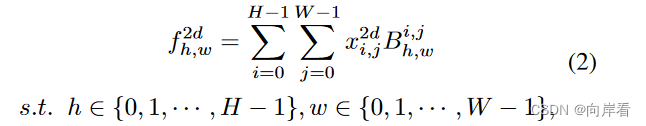

（2）2维DCT

DCT变换就是将原图像和DCT基函数进行内积运算。

其中 $f^{2d}\in \mathbb{R}^{H\times W}$ 是 $x^{2d}$ 的2D DCT频谱， $x^{2d}\in \mathbb{R}^{H\times W}$ 是输入图像， $H$ 是 $x^{2d}$ 的高度， $W$ 是 $x^{2d}$ 的宽度， $B^{i,j}$ 是2维DCT的基函数， $h$ ∈ { 0, 1, · · · , H−1 }， $w$ ∈ { 0, 1, · · · , W−1 }。

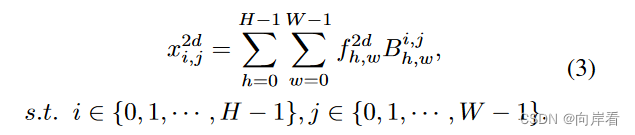

（3）逆2维DCT

2. 通道注意力

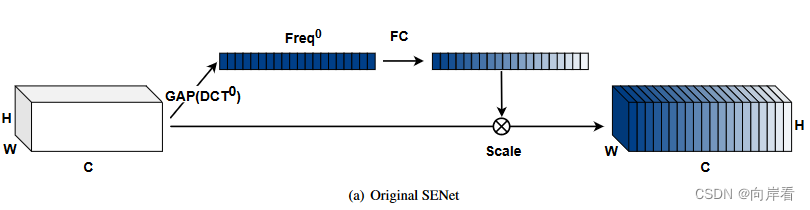

传统方式的阐述，以SE模块为例。

（1）注意力向量

其中， $att\in \mathbb{R}^C$ 是注意力向量，sigmoid是sigmoid函数， $fc$ 代表映射函数，如全连接层或一维卷积， $compress:R^{C\times H\times W}\mapsto R^C$ 是一种压缩方法（SE模块中使用全局平均池化GAP）。详情可参考：SENet的Squeeze操作和Excitation操作。

（2）缩放

在获得所有通道的注意力向量后，输入X的每个通道按相应的注意力值进行缩放：

其中，X̃是注意力机制的输出， $att_i$ 是注意力向量的第i个元素， $X_{:,i,:,:}$ 是输入图像的第i个通道。详情可参考：SENet的Scale操作。

3. 证明：GAP是2D-DCT的特例

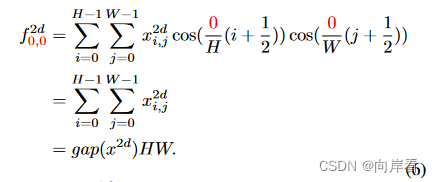

将2维DCT公式中的h和w都置为0，得到：

$f^{2d}_{0,0}$ 表示最低频率分量与gap函数成正比，由上式可见，gap函数是2维DCT的一种特例。

结论：在信道注意机制中使用GAP意味着只保留最低频率的信息。

推广：除了低频信息以外，其他频率的所有分量也表示信道的有用信息不应被遗弃，所以作者提出在注意力机制中将GAP推广到2D DCT，并用2D DCT的多个频率分量压缩更多信息。

四、Multi-Spectral Channel Attention的具体实现

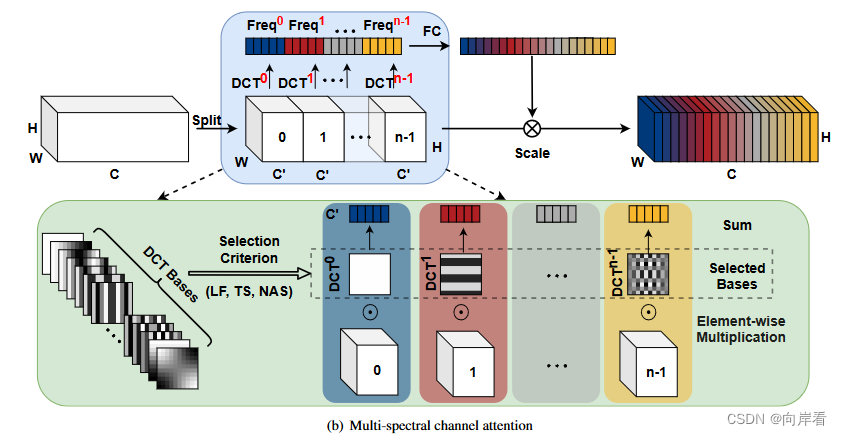

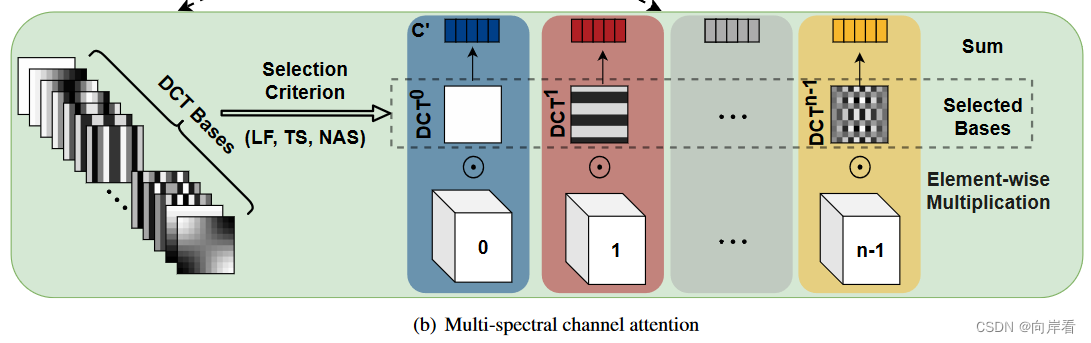

多光谱通道注意力模块，如下图所示：

1. 分割

沿通道维度方向将输入 $X$ 分成 $\left [ X_0,X_1,\cdots ,X_{n-1} \right ]$ 。

其中， $X_i \in R^{C' \times H \times W} , i \in \{0, 1,\cdots , n-1\}, C' = \frac{C}{n}$ ，通道数C被分为了n份。

2. 压缩

对于每个 $X_i$ ，分配相应的2D-DCT频率分量用作每个 $X_i$ 的压缩，得到的 ${Freq}^i$ 构成通道注意力的各个分量。

其中， $[u_i,v_i]$ 是对应于 $X^i$ 的频率分量2维指数， ${Freq}^i \in {\mathbb{R}^{C'}}$ 是压缩后的C'维向量。

3. 拼接

对每个 ${Freq}^i$ 进行拼接操作，得到多光谱向量。

其中， $Freq\in R^C$ 是获得的多光谱向量。

4. 多光谱通道注意力

为了获取通道注意力，多光谱向量还要经过全连接层和sigmoid处理。整个多光谱通道注意力框架可以表示为：

获取到通道注意力之后的步骤与SEnet基本一致。

五、频率分量的选择标准

如何为每个 $X_i$ 选择频率分量指数 $[u_i,v_i]$ 是一个重要问题，作者提出了三个选择标准。

1. FcaNet LF（低频）

只选择低频分量。

2. FcaNet TS（两步选择）

第一步：分别评估通道注意力中每个频率分量的结果。

第二步：根据评估结果，我们选择了性能最高的Top-k频率分量。

3. FcaNet NAS（神经结构搜索）

使用神经结构搜索来搜索信道的最佳频率分量。

对于每个 $X_i$ ，将一组连续变量 $\alpha =\{\alpha(u,v)\}$ 配给搜索组件。该 $X_i$ 的频率分量可以表示为：

其中O是包含所有2D DCT频率分量索引的集合。训练后， $X_i$ 的频率分量等于 $\{\alpha(u,v)\}$ 中的最大值。

六、Multi-Spectral Channel Attention代码实现

步骤：

1. 先选择标准频率分量，主要是获取频率分量对应的h、w，源码中使用mapper_x，mapper_y表示。

def get_freq_indices(method):
    assert method in ['top1','top2','top4','top8','top16','top32',
                      'bot1','bot2','bot4','bot8','bot16','bot32',
                      'low1','low2','low4','low8','low16','low32']
    num_freq = int(method[3:])
    if 'top' in method:
        all_top_indices_x = [0,0,6,0,0,1,1,4,5,1,3,0,0,0,3,2,4,6,3,5,5,2,6,5,5,3,3,4,2,2,6,1]
        all_top_indices_y = [0,1,0,5,2,0,2,0,0,6,0,4,6,3,5,2,6,3,3,3,5,1,1,2,4,2,1,1,3,0,5,3]
        mapper_x = all_top_indices_x[:num_freq]
        mapper_y = all_top_indices_y[:num_freq]
    elif 'low' in method:
        all_low_indices_x = [0,0,1,1,0,2,2,1,2,0,3,4,0,1,3,0,1,2,3,4,5,0,1,2,3,4,5,6,1,2,3,4]
        all_low_indices_y = [0,1,0,1,2,0,1,2,2,3,0,0,4,3,1,5,4,3,2,1,0,6,5,4,3,2,1,0,6,5,4,3]
        mapper_x = all_low_indices_x[:num_freq]
        mapper_y = all_low_indices_y[:num_freq]
    elif 'bot' in method:
        all_bot_indices_x = [6,1,3,3,2,4,1,2,4,4,5,1,4,6,2,5,6,1,6,2,2,4,3,3,5,5,6,2,5,5,3,6]
        all_bot_indices_y = [6,4,4,6,6,3,1,4,4,5,6,5,2,2,5,1,4,3,5,0,3,1,1,2,4,2,1,1,5,3,3,3]
        mapper_x = all_bot_indices_x[:num_freq]
        mapper_y = all_bot_indices_y[:num_freq]
    else:
        raise NotImplementedError
    return mapper_x, mapper_y

2. 参考数学公式，构建dct波滤器。

源码如下：

    def build_filter(self, pos, freq, POS):
        result = math.cos(math.pi * freq * (pos + 0.5) / POS) / math.sqrt(POS)
        if freq == 0:
            return result
        else:
            return result * math.sqrt(2)

    def get_dct_filter(self, tile_size_x, tile_size_y, mapper_x, mapper_y, channel):
        dct_filter = torch.zeros(channel, tile_size_x, tile_size_y)

        c_part = channel // len(mapper_x)

        for i, (u_x, v_y) in enumerate(zip(mapper_x, mapper_y)):
            for t_x in range(tile_size_x):
                for t_y in range(tile_size_y):
                    # 构建DCT滤波器，对应数学公式
                    dct_filter[i * c_part: (i+1)*c_part, t_x, t_y] = self.build_filter(t_x, u_x, tile_size_x) * self.build_filter(t_y, v_y, tile_size_y)

        return dct_filter

3. dct波滤器与输入图像 $X$ 进行点乘，注意这里的dct波滤器是一组波滤器，与输入图像 $X$ 进行点乘，实际上是每一个 $X_i$ 与其对应的dct波滤器进行点乘，再经过torch.sum(x, dim=[2,3])消去 $X$ 的H、W，完成 $R^{C\times H\times W}\mapsto R^C$ 的压缩过程，即可得到 $X$ 的2D DCT频谱，即多光谱向量。

源码如下：

class MultiSpectralDCTLayer(nn.Module):
    """
    Generate dct filters
    """
    def __init__(self, height, width, mapper_x, mapper_y, channel):
        super(MultiSpectralDCTLayer, self).__init__()

        assert len(mapper_x) == len(mapper_y)
        assert channel % len(mapper_x) == 0

        self.num_freq = len(mapper_x)

        # fixed DCT init
        # 返回一组DCT滤波器
        self.register_buffer('weight', self.get_dct_filter(height, width, mapper_x, mapper_y, channel))

        # fixed random init
        # self.register_buffer('weight', torch.rand(channel, height, width))

        # learnable DCT init
        # self.register_parameter('weight', self.get_dct_filter(height, width, mapper_x, mapper_y, channel))

        # learnable random init
        # self.register_parameter('weight', torch.rand(channel, height, width))

        # num_freq, h, w

    def forward(self, x):
        assert len(x.shape) == 4, 'x must been 4 dimensions, but got ' + str(len(x.shape))
        # n, c, h, w = x.shape

        # DCT变换
        # x与DCT滤波器内积
        x = x * self.weight
        # 消去x的2,3维
        result = torch.sum(x, dim=[2,3])
        return result

4. $X$ 的多光谱向量，再经过全连接层 + relu激活 + 全连接层 + sigmoid激活，最终可得到一个通道注意力向量。通道注意力向量与原图像x相乘，进行重新加权。

源码如下：

class MultiSpectralAttentionLayer(torch.nn.Module):
    def __init__(self, channel, dct_h, dct_w, reduction = 16, freq_sel_method = 'top16'):
        super(MultiSpectralAttentionLayer, self).__init__()
        self.reduction = reduction
        self.dct_h = dct_h
        self.dct_w = dct_w

        mapper_x, mapper_y = get_freq_indices(freq_sel_method)
        self.num_split = len(mapper_x)
        mapper_x = [temp_x * (dct_h // 7) for temp_x in mapper_x]
        mapper_y = [temp_y * (dct_w // 7) for temp_y in mapper_y]
        # make the frequencies in different sizes are identical to a 7x7 frequency space
        # eg, (2,2) in 14x14 is identical to (1,1) in 7x7

        # 返回x的多光谱向量
        self.dct_layer = MultiSpectralDCTLayer(dct_h, dct_w, mapper_x, mapper_y, channel)
        # 全连接层 + relu激活 + 全连接层 + sigmoid激活，返回一个通道注意力向量
        self.fc = nn.Sequential(
            nn.Linear(channel, channel // reduction, bias=False),
            nn.ReLU(inplace=True),
            nn.Linear(channel // reduction, channel, bias=False),
            nn.Sigmoid()
        )

    def forward(self, x):
        n,c,h,w = x.shape
        x_pooled = x
        if h != self.dct_h or w != self.dct_w:
            x_pooled = torch.nn.functional.adaptive_avg_pool2d(x, (self.dct_h, self.dct_w))
            # If you have concerns about one-line-change, don't worry.   :)
            # In the ImageNet models, this line will never be triggered.
            # This is for compatibility in instance segmentation and object detection.
        y = self.dct_layer(x_pooled)

        y = self.fc(y).view(n, c, 1, 1)
        # 通道注意力向量与原图像x相乘
        return x * y.expand_as(x)

这篇博文有部分代码的详细注解：FcaNet从频域角度重新思考CV注意力机制

七、实验

数据集：ImageNet，COCO数据集。

网络：ResNet-34、ResNet-50、ResNet-101和ResNet-152。

1. 在ImageNet上不同注意力方法的比较

在相同的计算成本下，FcaNet优于对比的不同注意力方法。

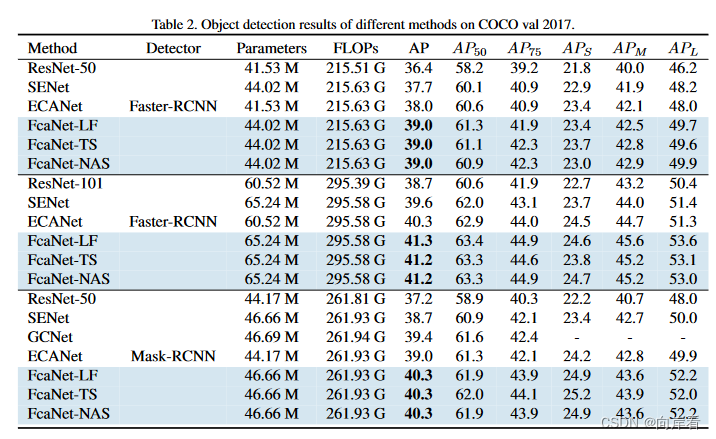

2. 在CoCo上不同注意力方法的比较

在不同的数据集上，FcaNet依然优于对比的不同注意力方法。

八、总结

在本文中，研究了通道注意力的一个基本问题，即如何表示通道，并将此问题视为一个压缩过程。证明了GAP是DCT的一个特例，并提出了具有多谱注意力模块的FcaNet，它在频域上推广了现有的信道注意力机制。同时，在多谱框架中探索了频率分量的不同组合，并提出了频率分量选择的三个标准。在相同数量的参数和计算成本的情况下，本文提出的方法可以始终优于SENet。与其他通道注意力方法相比，我们在图像分类、对象检测和实例分割方面也取得了最先进的性能。此外，FcaNet简单而有效。本文提出的方法可以在现有信道注意力方法的基础上，只需更改几行代码即可实现。
