西门子1200的FB块FC块OB块的应用

1.FC 函数

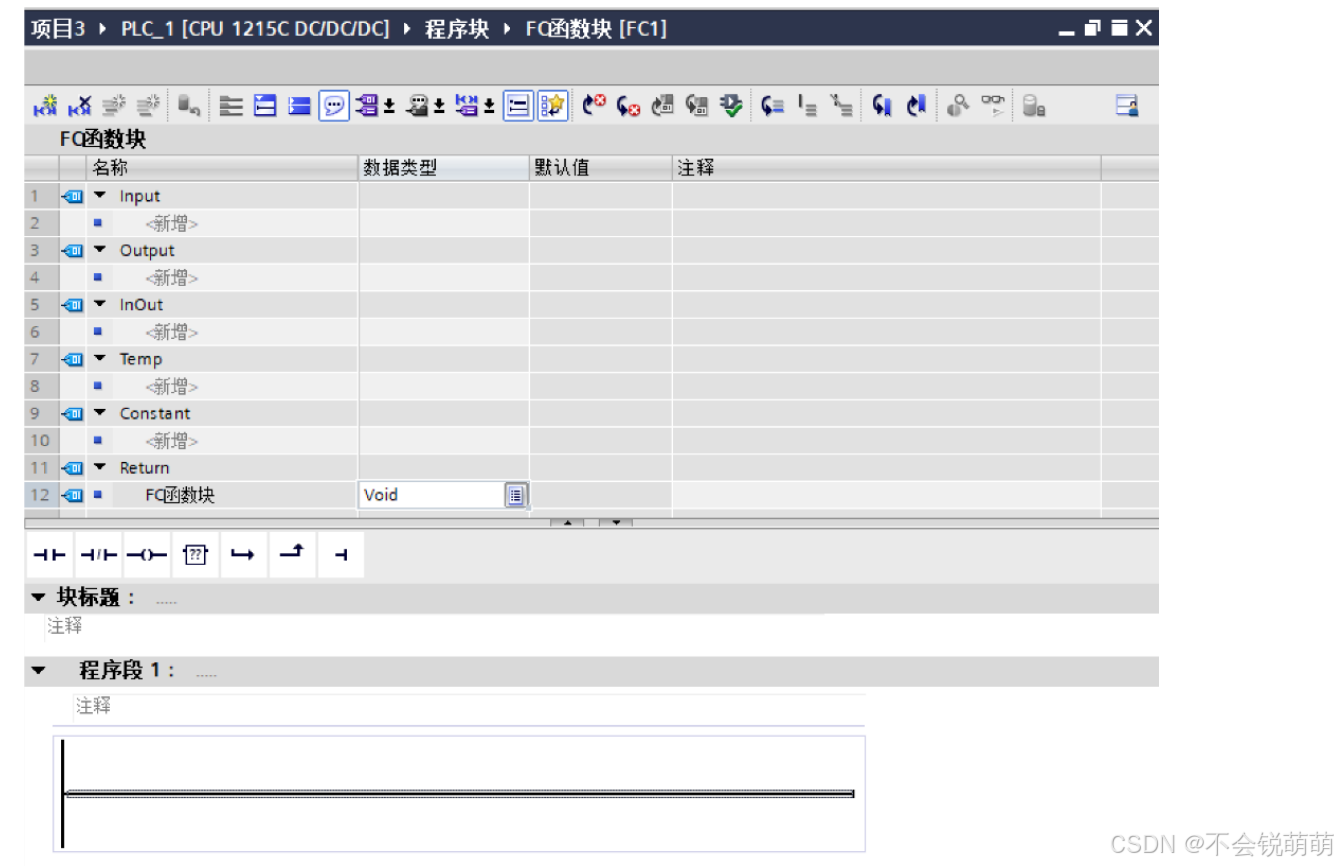

FC 函数有两部分组成，代码区和变量区

变量区可以声明函数的形参、临时变量和常量，还可以设置 FC 函数的返回值等

① Input（输入）：外部输入给 FC 函数的参数。FC 内部只能读取，不能写入

② Output（输出）：FC 函数输出的参数。FC 内部只能写入，不能读取

③ InOut（输入输出）：FC 函数既可以读取，也可以写入。在 FC 函数块执行之前读取，在函数块执行完成后写入。

④ Temp（临时变量）：临时变量保存在临时存储区，只在函数当前执行过程中有效，函数执行完毕后临时变量被释放

⑤ Constant（常量）：常量是保持不变的量，在函数执行过程中是只读的

2.FB（函数块）

函数块有专用的数据存储区，这个数据存储区被称为“背景 数据块”，在调用函数块时，必须指定其背景数据块。

与函数类似，函数块也可以定义参数（输入、输出、输入/输出），这些参数保存在背景数据块中。 另外还可以声明临时变量、常量、静态变量，静态变量数据存放在函数块中的背景数据块中，在函数块执行完毕后数据依然保留，不会释放。

3.FB与FC的相同点

1.都可以形式参数

2.都可以选择不使用形式参数

3可重复调用

4.FB与FC的不相同点

1.FC封装实现基础功能,FB封装实现造构化编程

2.FC调用不会生成DB块，FB调用会生成背景DB块

3.FC参数中没有静态变量的类型，FB参数中有静态变量的类型

4.FC使用形参调用没有初始值，FB有初始值.

5.OB组织块

1.优先级高的组织块可以中断优先级低的组织块而优先执行。

S7-1200 PLC 支持优先级共有 26 个，1 最低，26 最高。高优先级的 OB 可以中断低优先级的 OB。

2.执行顺序同一类型OB块执行顺序越靠前
