PROFINET总线

1.PROFINET基础介绍

PROFINET是一种开放式的工业以太网标准，主要用于工业自动化和过程控制领域，符合IEEE 802.3规范下的内容，高效率和高性能工业实时通信是PROFINET最大的优势.

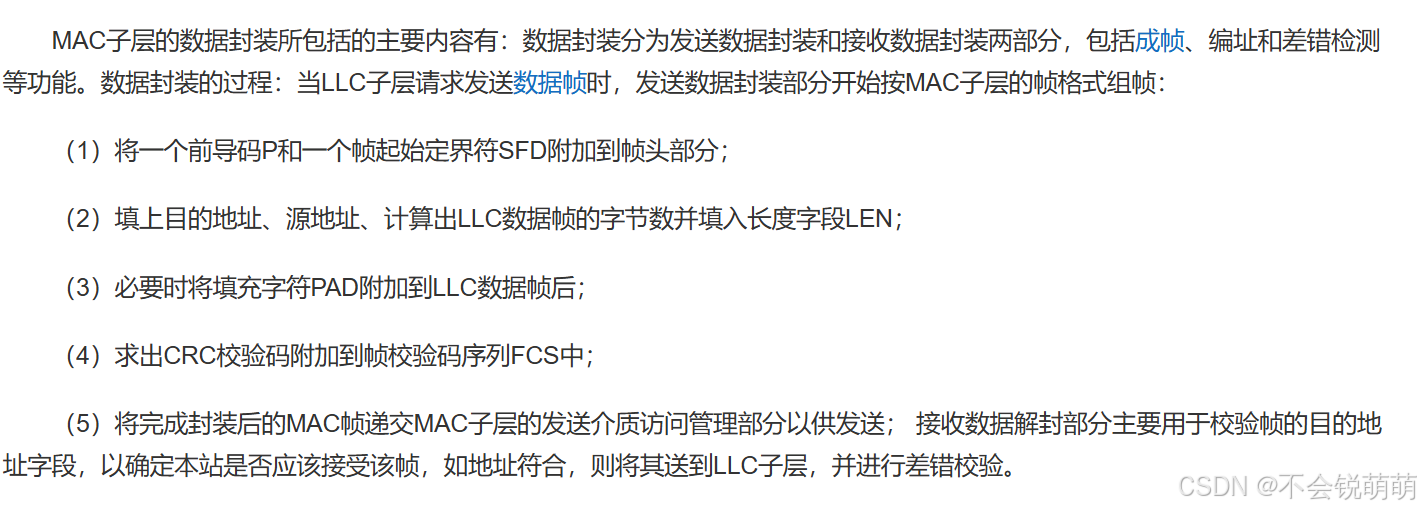

IEEE802.3规范

 PROFINET特点

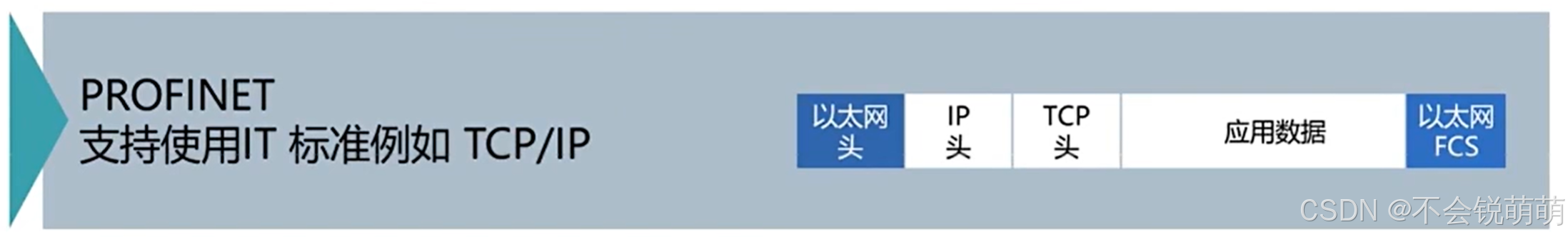

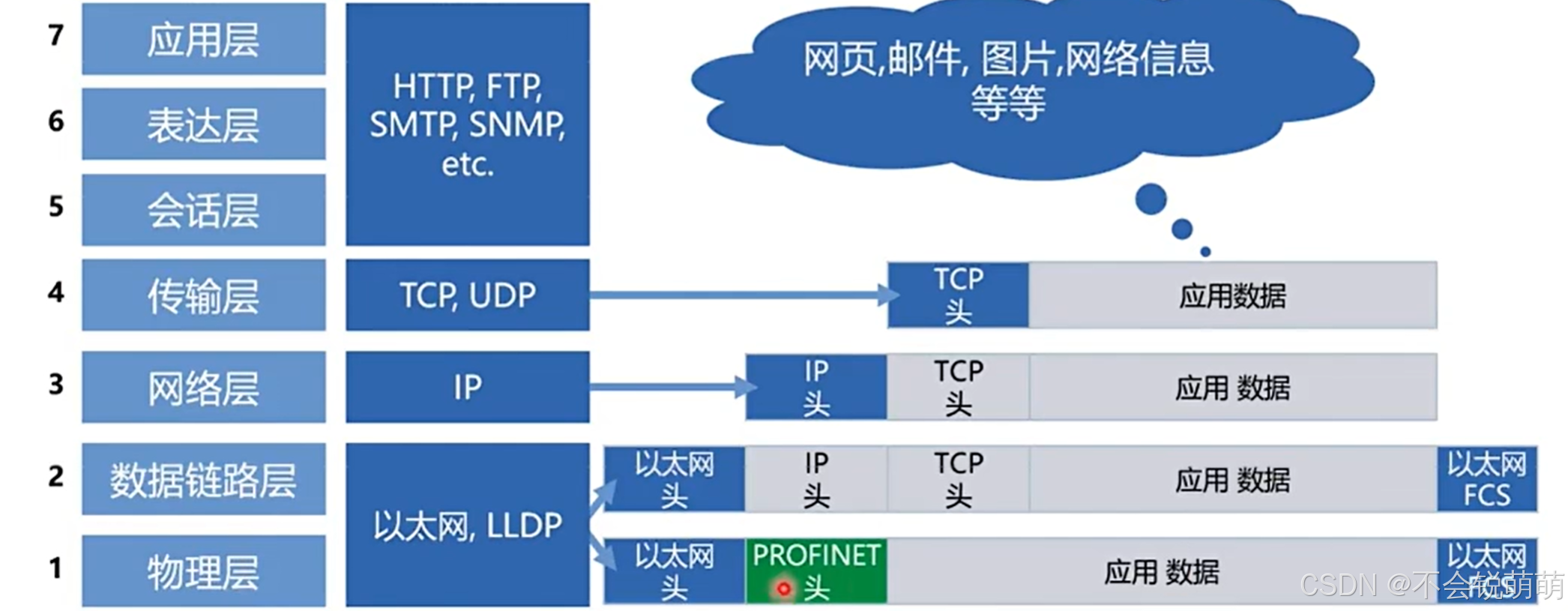

封装只在数据链路层封装以太网头与PROFINET头，实现高速传输.

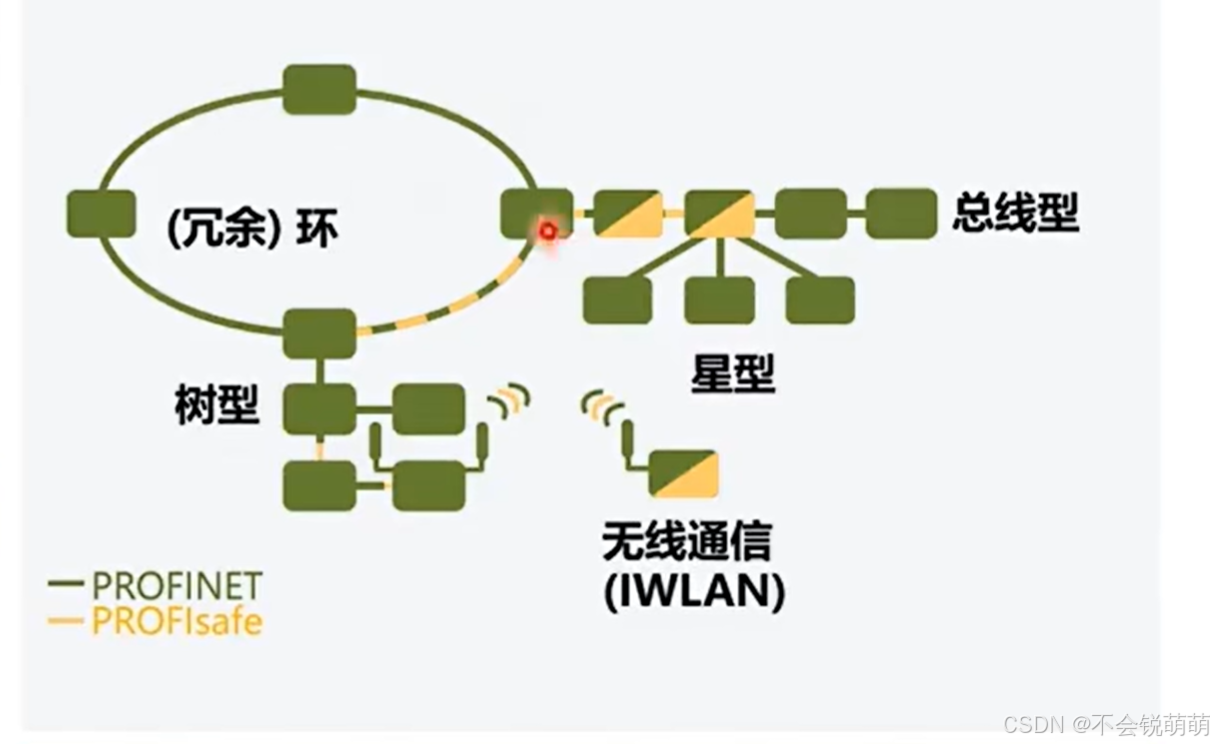

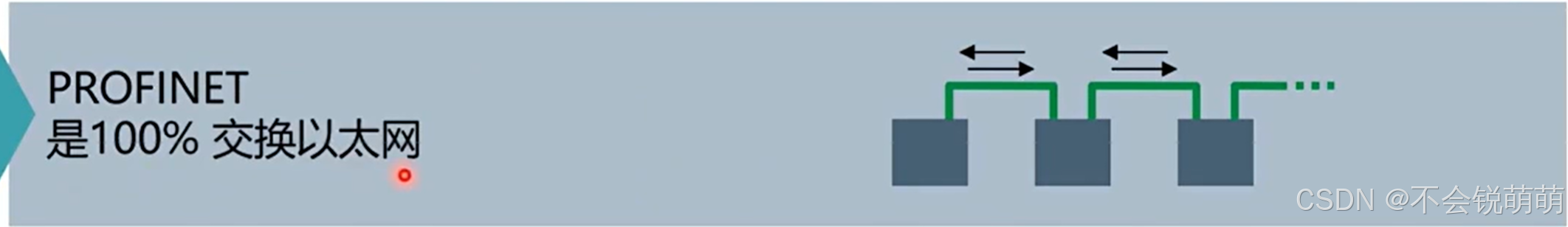

PROFINET支持多种应用场景和拓扑结构，包括点对点、星型、环型、总线型、树状等拓扑结构

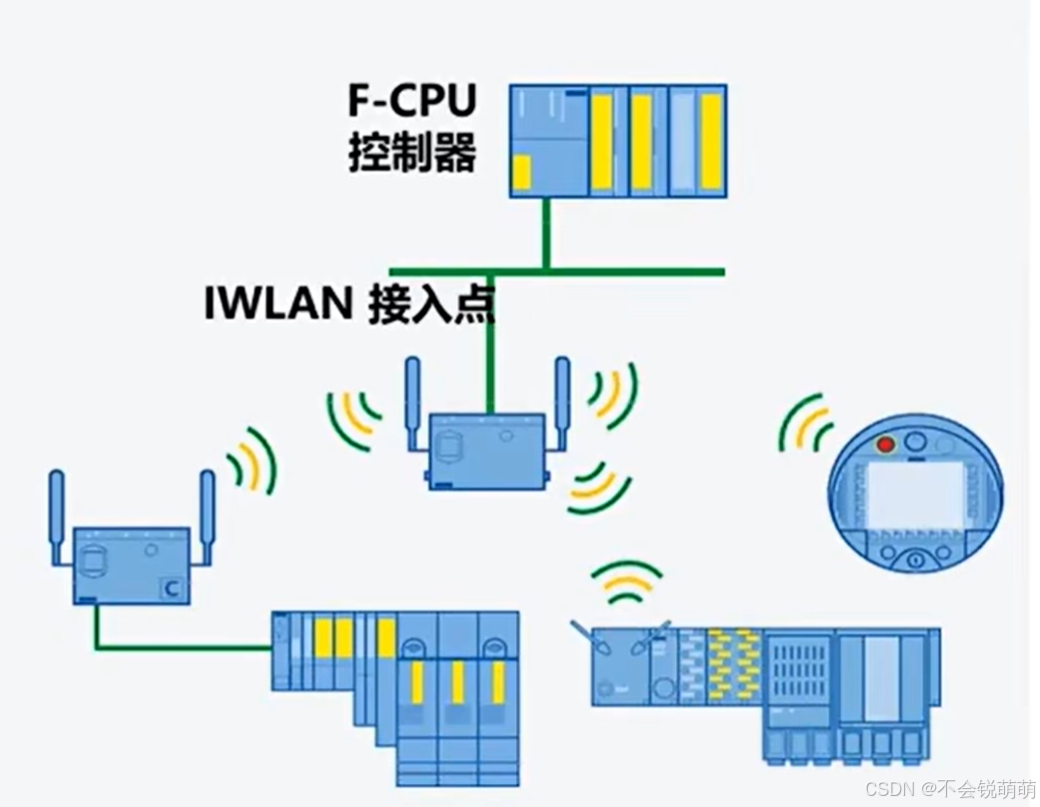

工业无线局域网

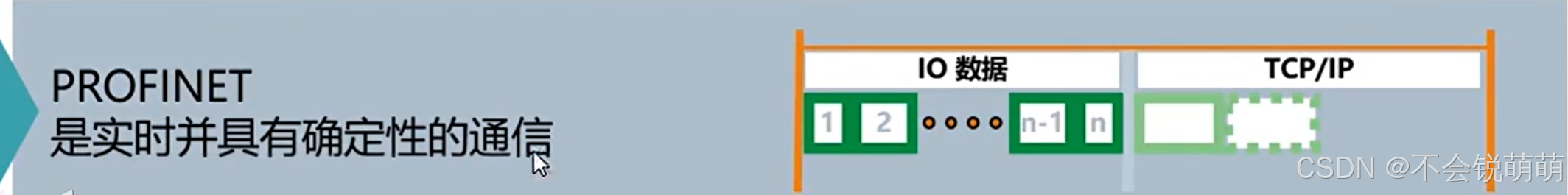

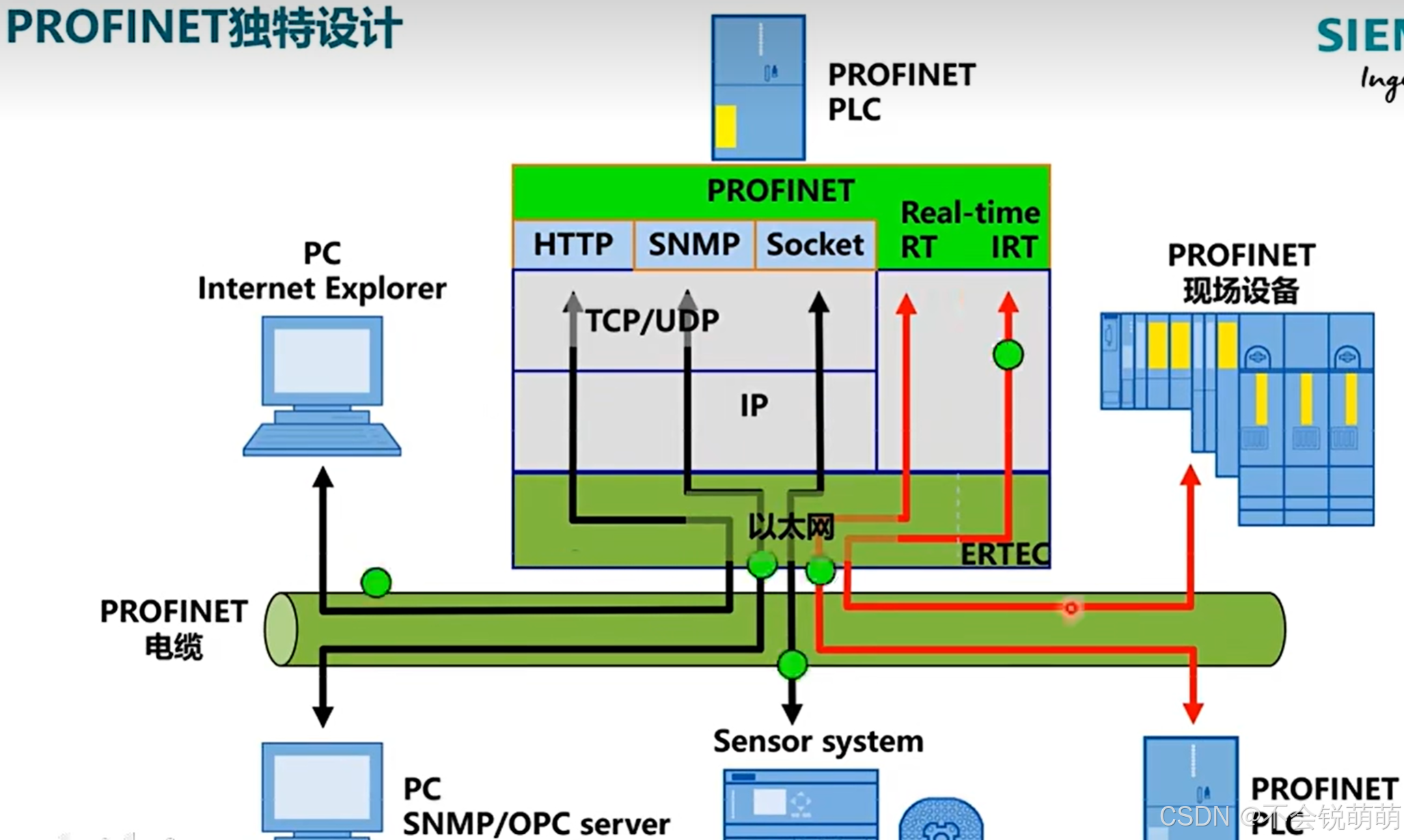

可同时兼容TCP/UDP/实时(RT)通信/等时同步实时(IRT)通信

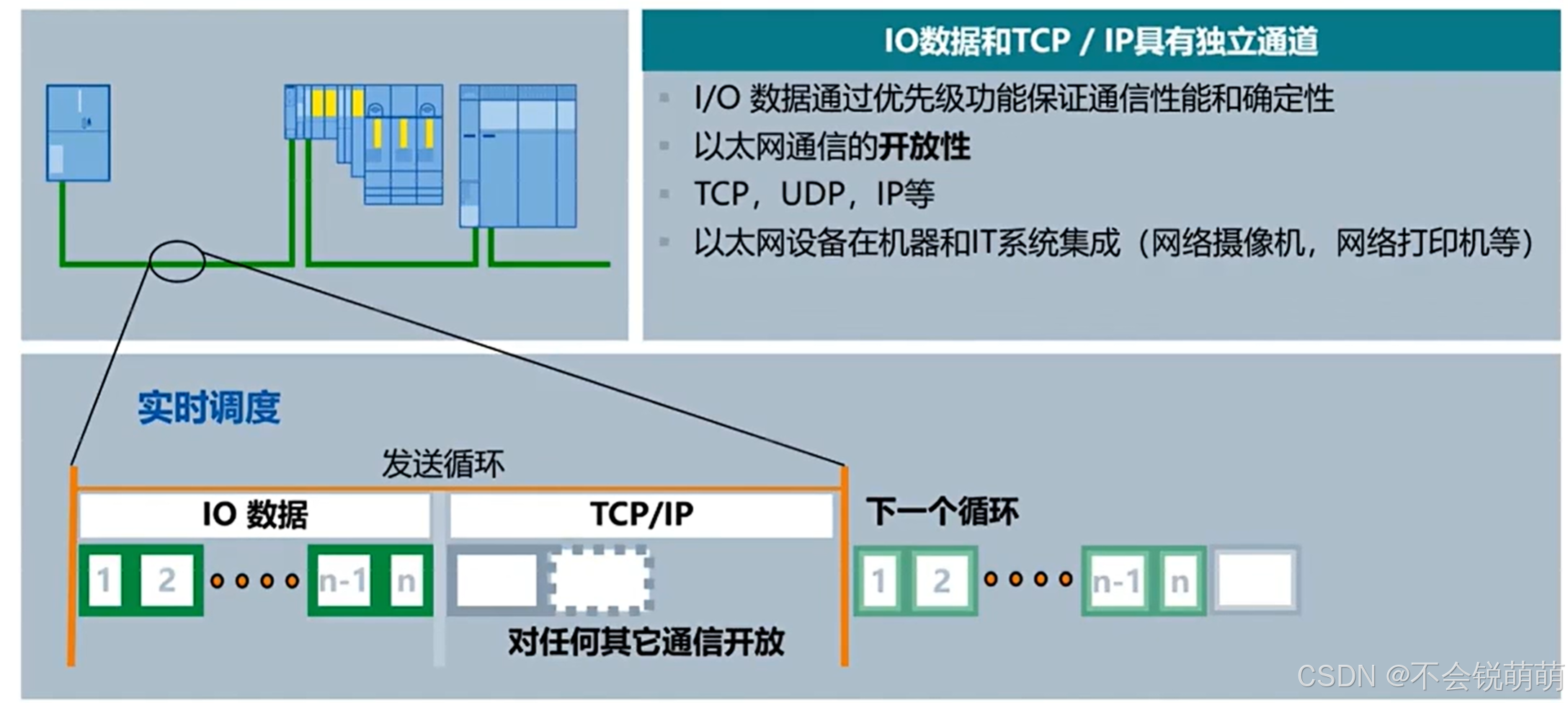

实时(RT)通信：对于传感器和执行器设备之间的数据交换，系统对响应时间的要求更为严格，因此， PROFINET 提供了一个优化的、基于以太网第二层(Layer 2)的实时通信通道，通过该实时通道可极大地减少数据在通信栈中的处理时间。 PROFINET 实时通信的典型响应时间是 5～10ms，网络节点也包含在网络的同步过程之中，即交换机。同步的交换机在 PROFINET 概念中占有十分重要的位置。在传统的交换机中，要传递的信息必定在交换机中延迟一段时间，直到交换机翻译出信息的目的地址并转发该信息为止。这种基于地址的信息转发机制会对数据的传送时间产生不利的影响。为了解决这个问题， PROFINET 在实时通道中使用一种优化的机制来实现信息的转发。

等时同步实时(IRT)通信：现场级通信对通信实时性要求最高的是运动控制，PROFINET 的等时同步实时技术可以满足运动控制的高速通信需求，在 100 个节点下，其响应时间要小于 1ms，抖动误差要小于 1ms，以此来保证及时的、确定的响应。

2.组态实现

1.实现两台SMART_200设备的PROFINET组态

西门子 S7-200 SMART 系列十一：实例讲解s7-200 smart profinet通讯的三种用法(一文搞懂)_200smart profinet-CSDN博客

2.实现两台S7-1200设备的PROFINET组态

博途S7-1200 和 S7-1200之间PROFINET以太网S7通信教程_博途智能设备通信-CSDN博客

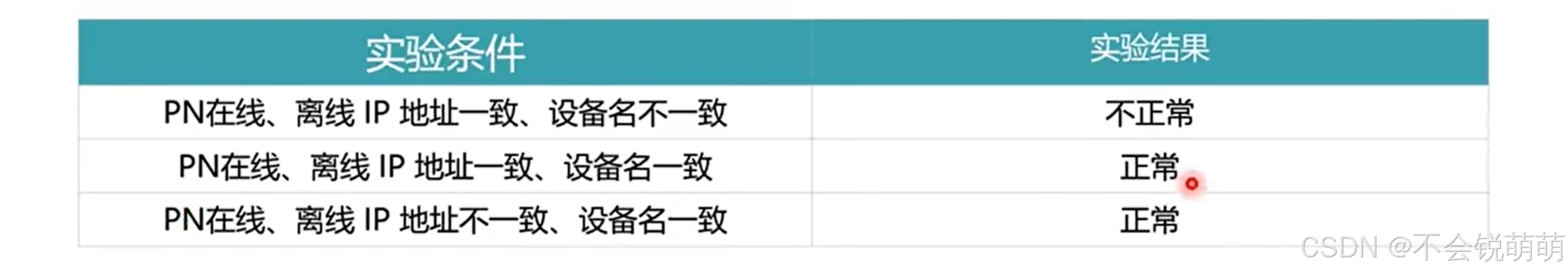

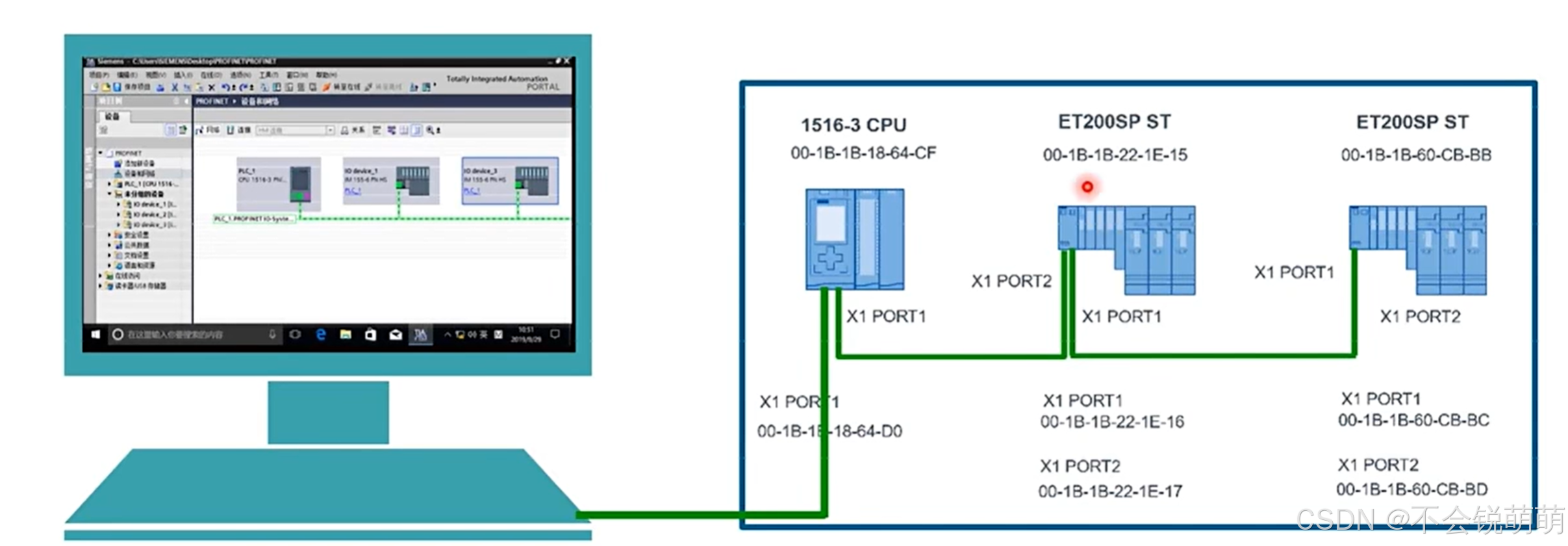

3.实现S7-1500与分布式IO的组态

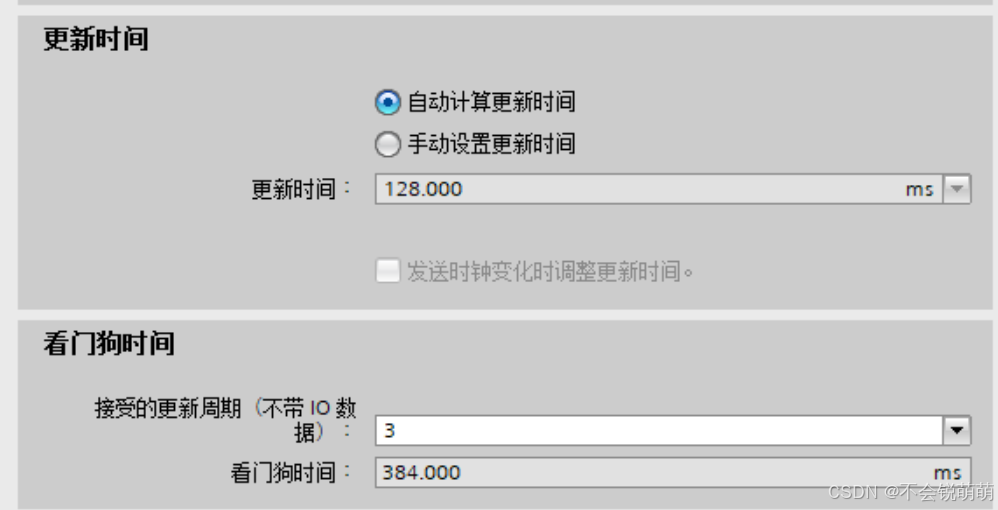

发送时钟更新时间看门狗时间设置

3.PROFIBUS与PROFINET区别



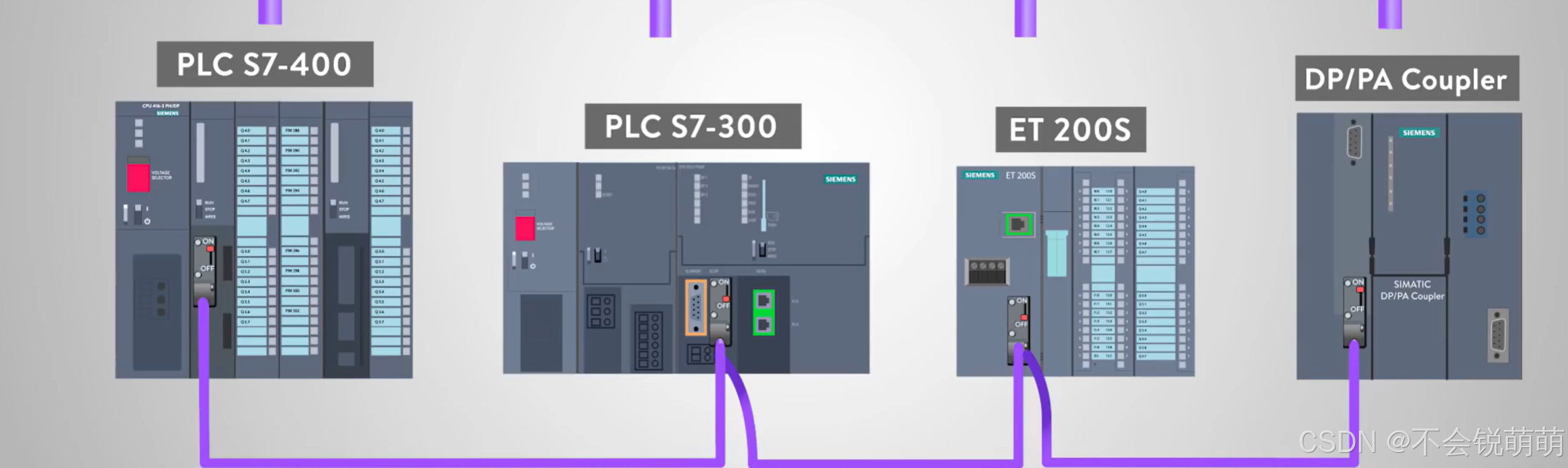

PROFIBUS

设备地址编号（1-127）并且不能重复,可以通过博图或者DIP配置地址

终端电阻的通信两端应打开
