汇川PLC(Easy500)的基础使用

1.基本使用

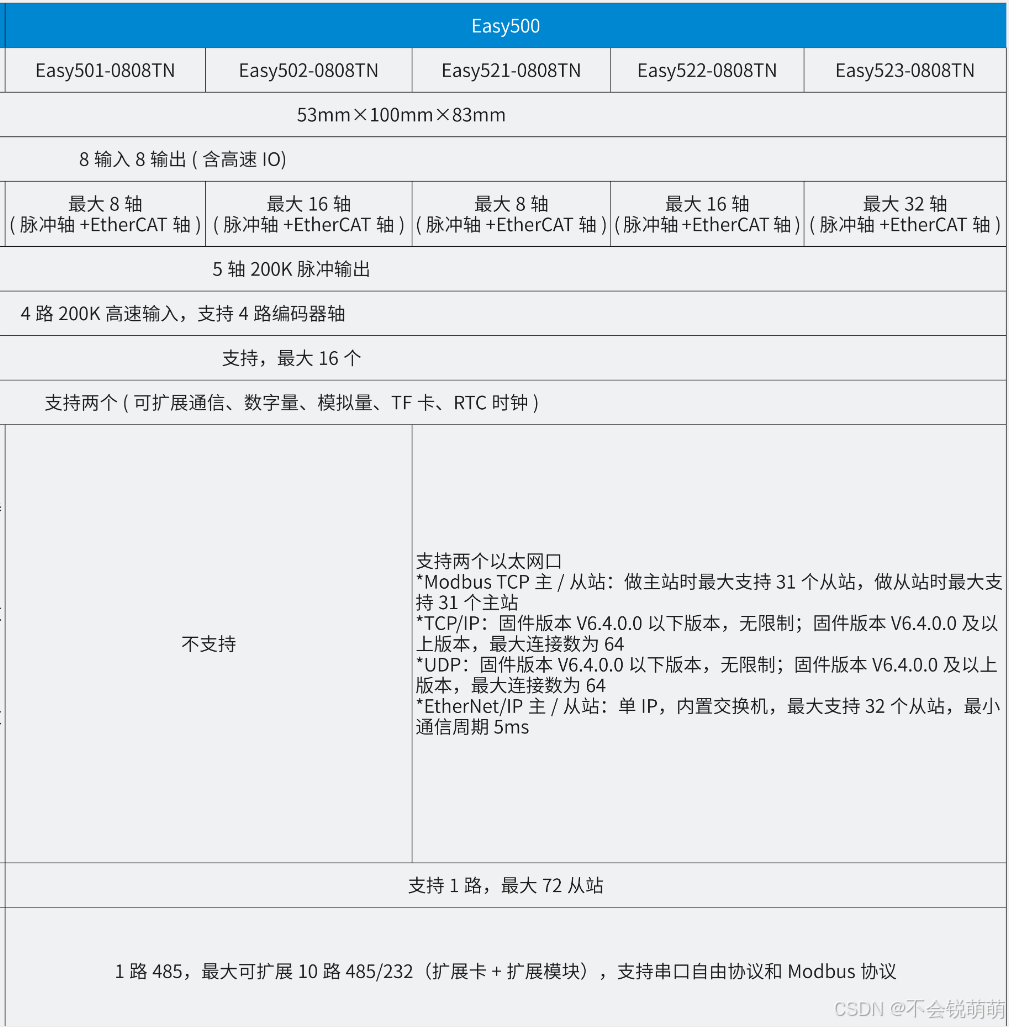

1.型号与铭牌说明

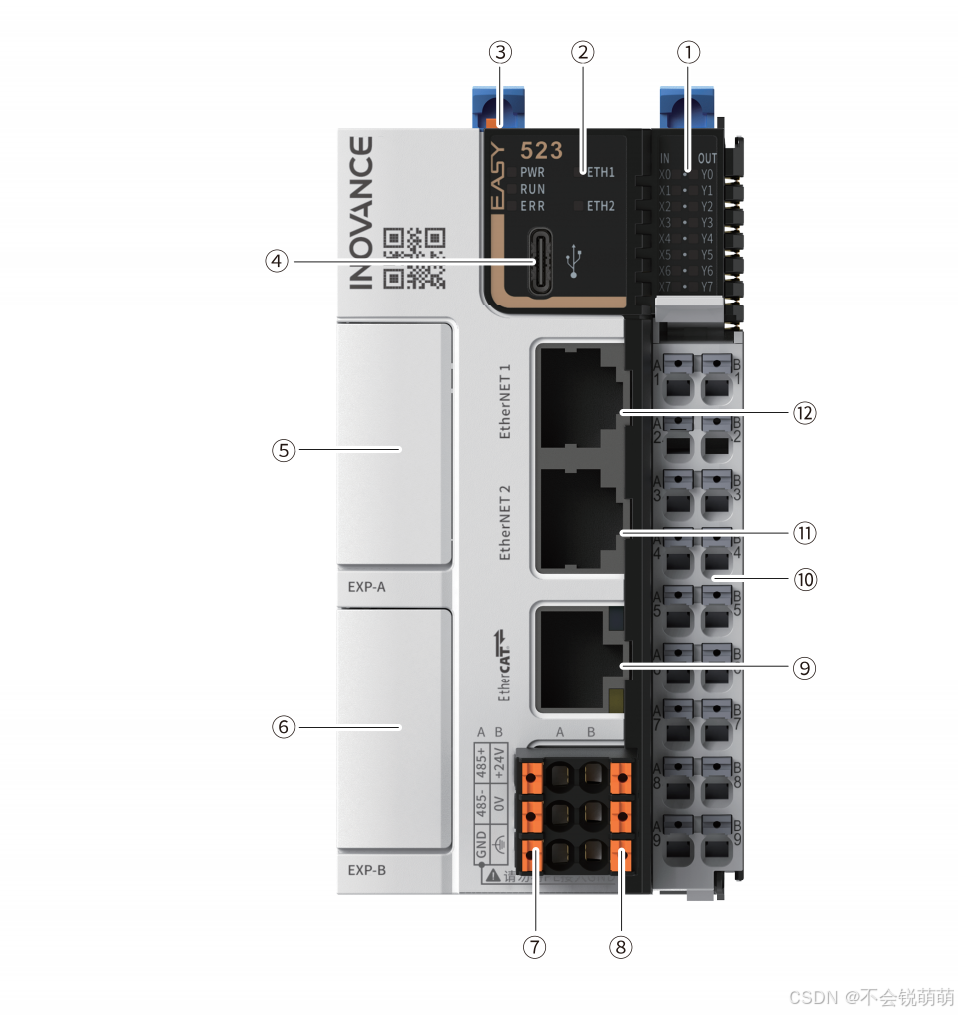

2.部件说明



1.IO指示灯IN/OUT IO状态显示黄绿色

2.运行状态指示灯

3.拨码开关 控制主机运行/停止

5/6 扩展卡插槽

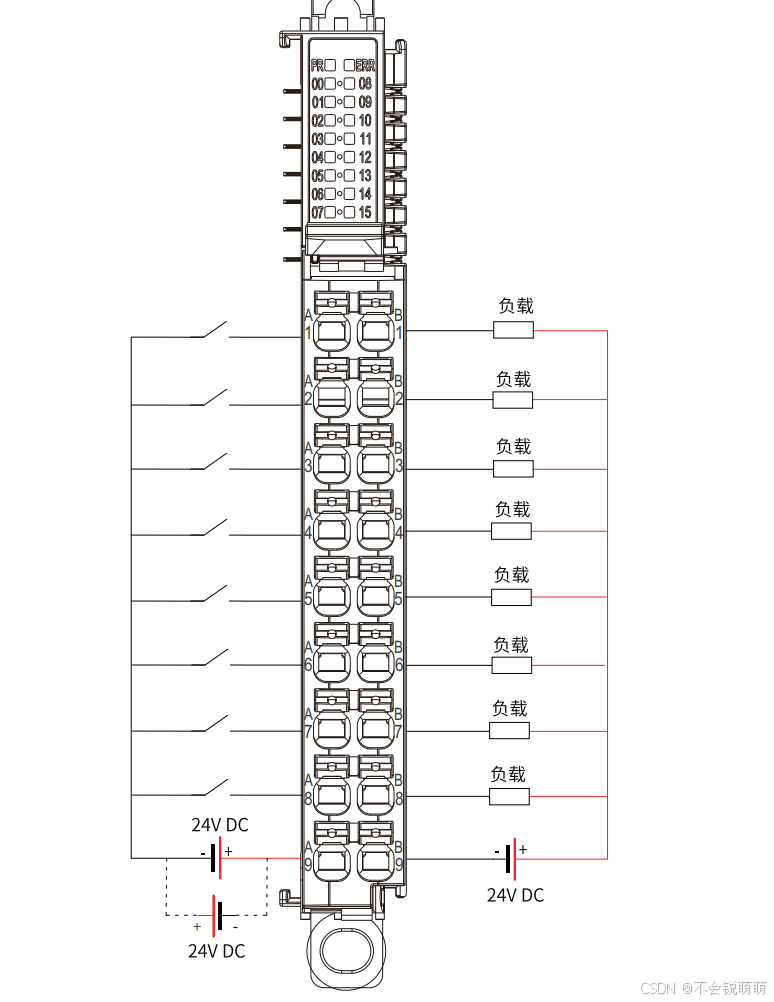

3.输入输出接线

双向输入，当前示意图输出为NPN漏型输出

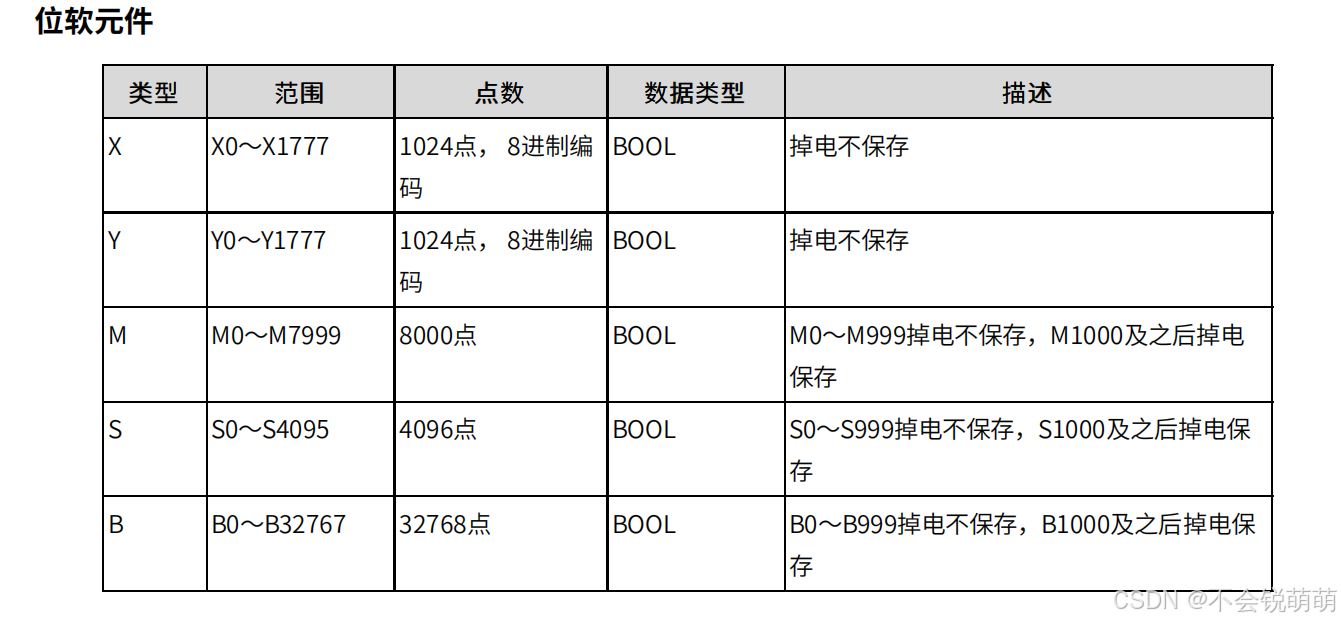

 4.内存分配

     字软元件

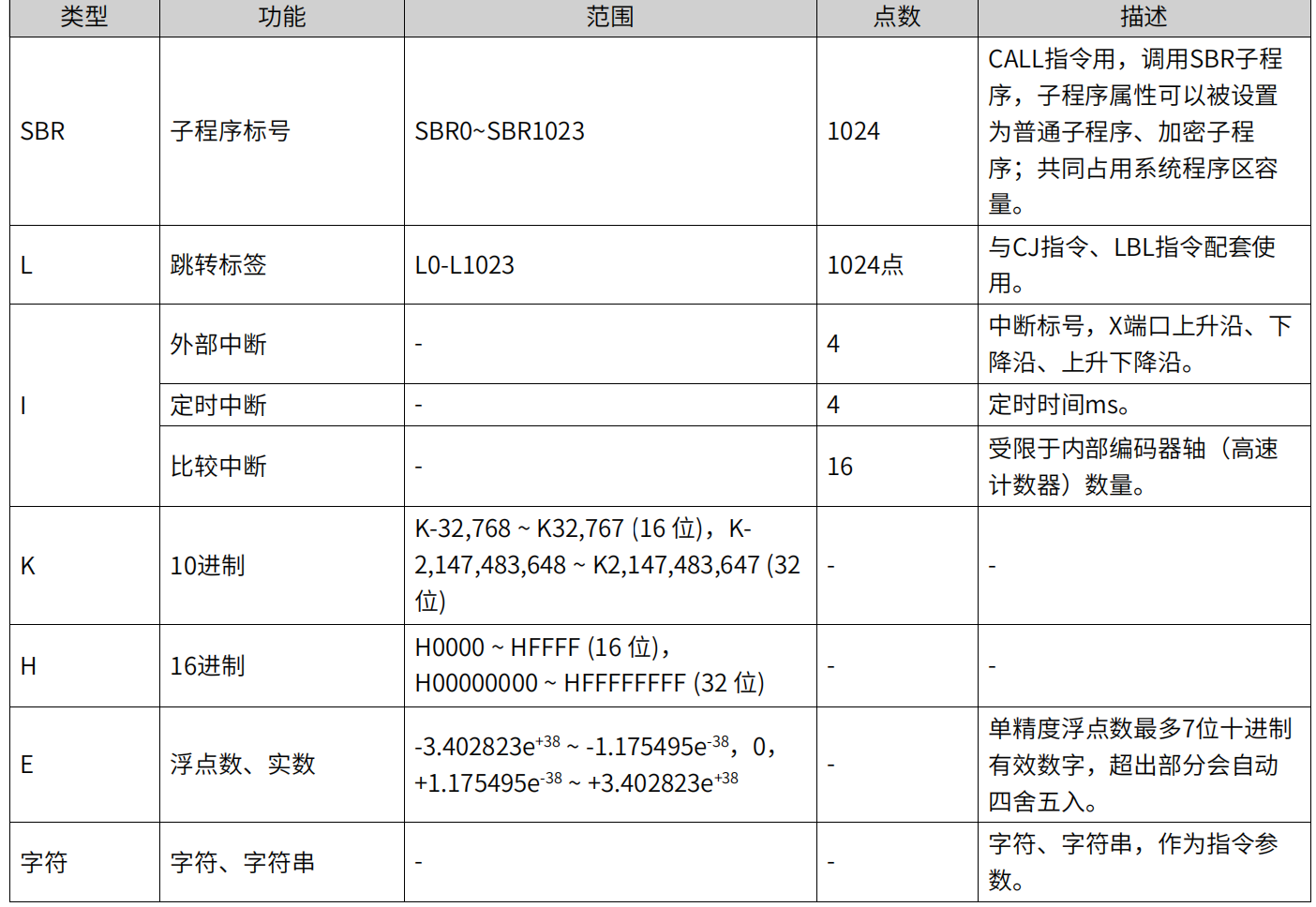

特殊软元件

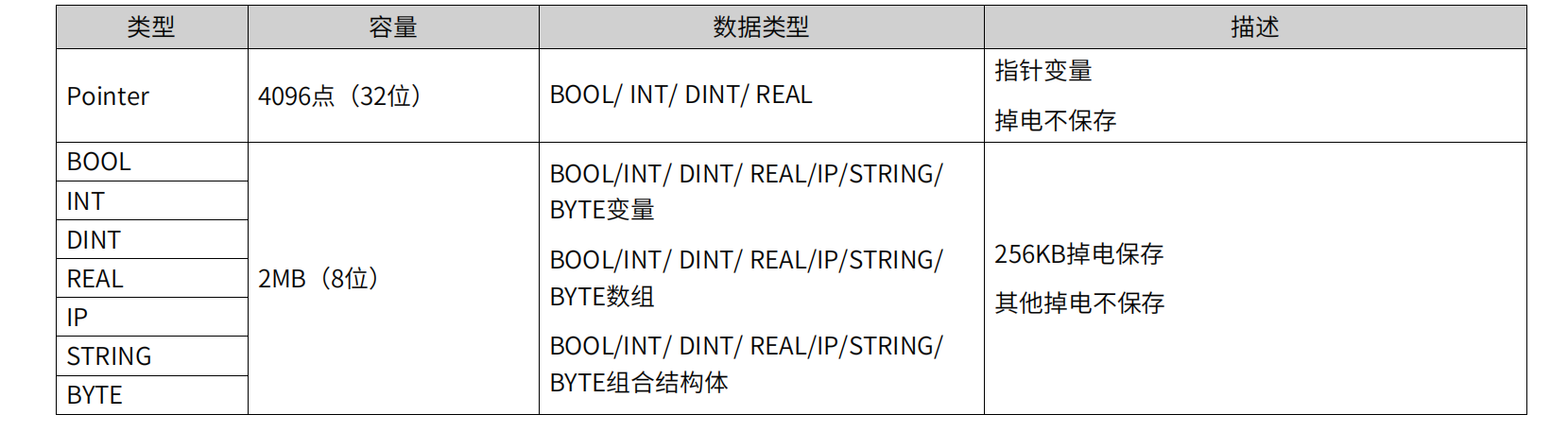

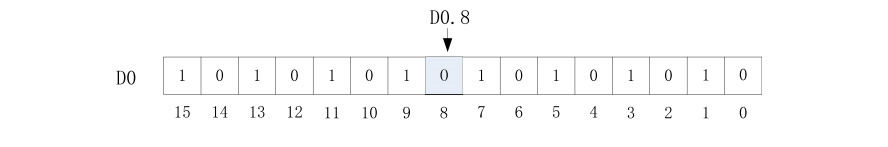

5.变量数据类型

 IP变量使用

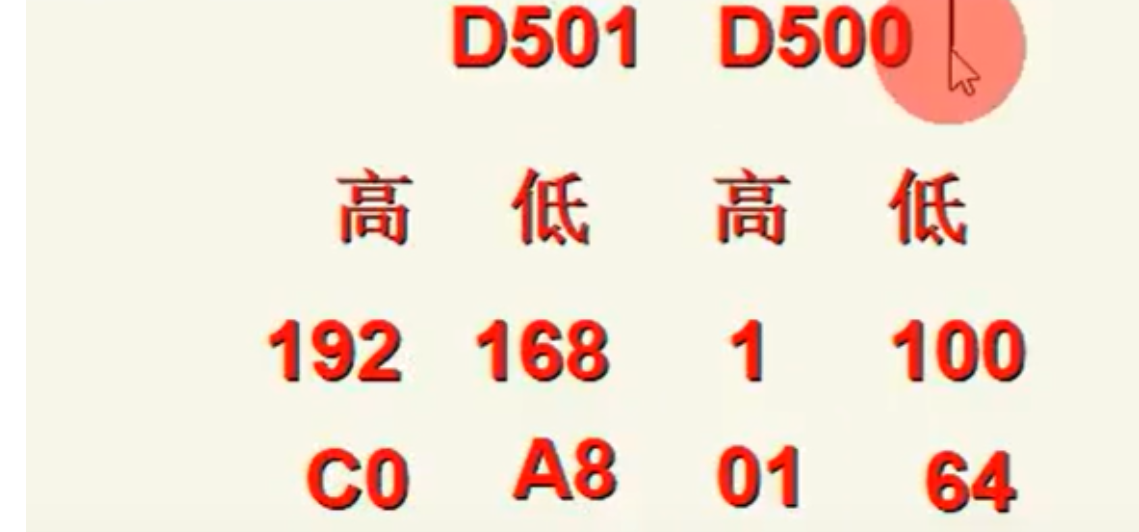

 IP如果使用DINT 并且占用D500与D501

特定联合体的使用

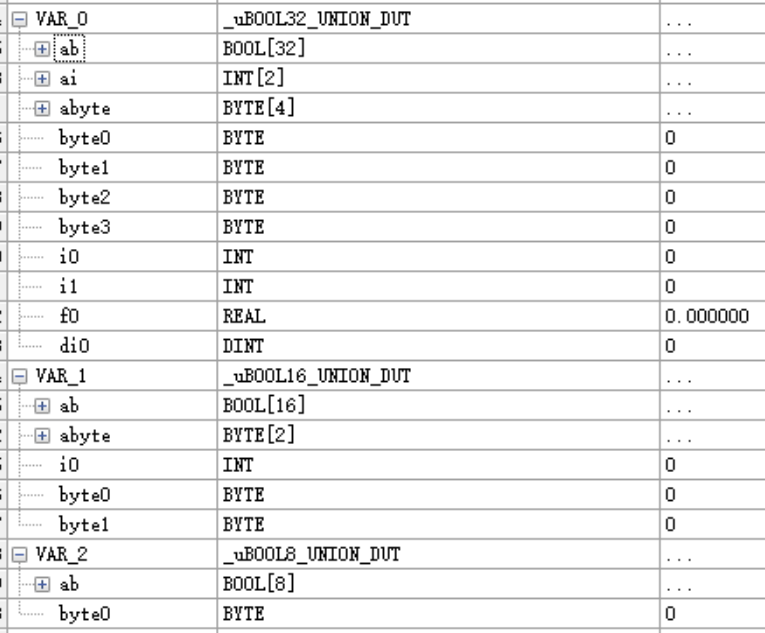

特定联合体变量数据类型包括三种

指针的使用

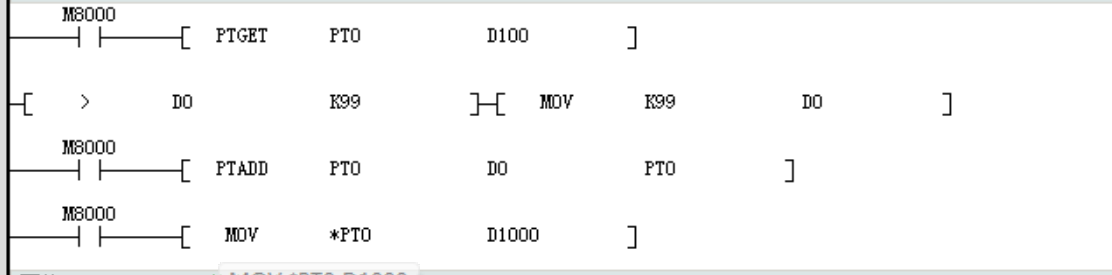

需求：有100个连续的D元件D100-D199，根据D0的设定往D1000进行赋值。如D0=0，值D100的值给到D1000,D0=1 ,则D101的值给到D1000

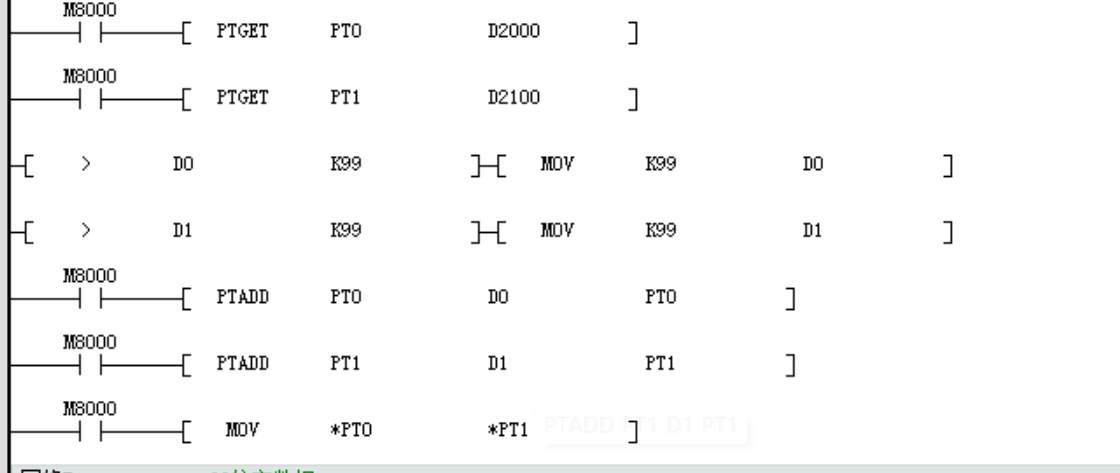

需求：有100个连续的D元件D2000-D2099，根据D0的设定选择其中的一个，往另外100个连续的D元件D2100-D2199,赋值，；另外一个D元件由D1设定，比如D0=5，D1=7时，则将D2005的值赋值给D2007

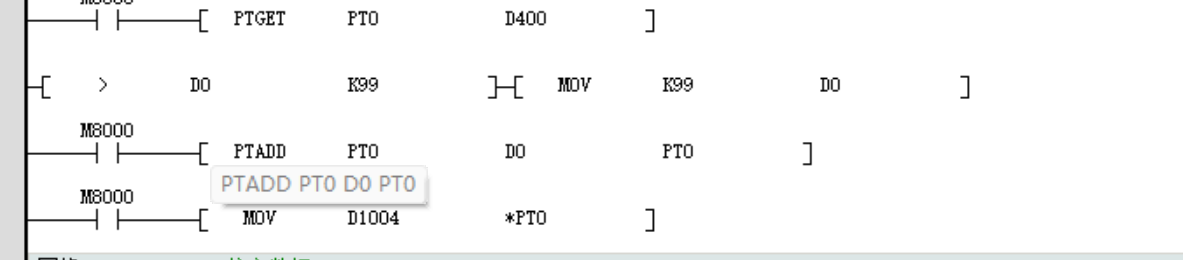

需求:把D1004的值，根据D0的设定，往100个连续的D元件D400-D499进行赋值。，如D0=0，将D1004的值给到D400；D0=1 ,则D1000的值给到D401

2.AutoShop的使用

3.MODBUS_TCP的使用

作为TCP主站

作为TCP从站

需要提供IP地址与端口号502

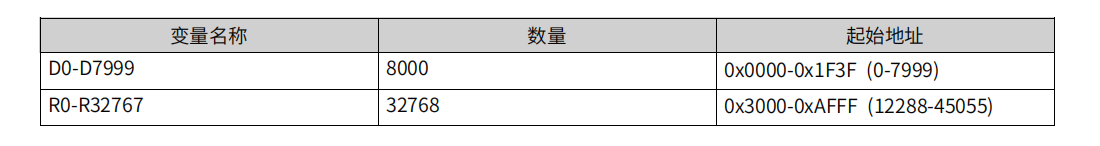

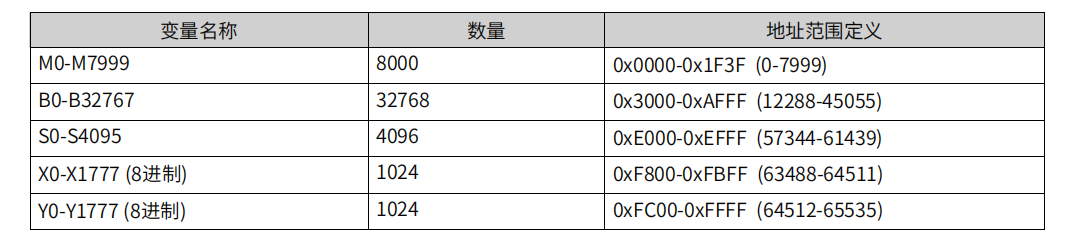

modbus地址映射

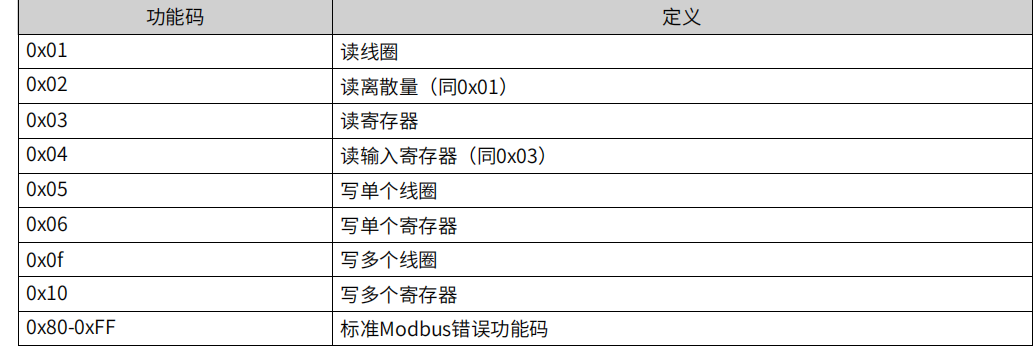

支持的功能码
