MQTT协议之CONNECT报文

简介

        客户端到服务端的网络连接建立后，客户端发送给服务端的第一个报文必须是CONNECT报文。

        CONNECT报文包括了固定报头、可变报头以及有效载荷部分。

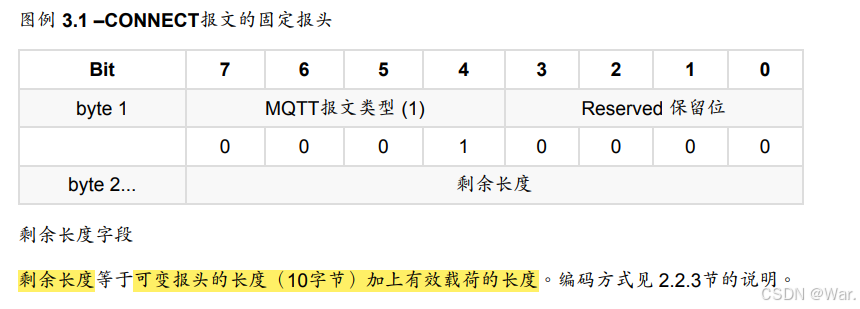

固定报头

        固定报头主要由两部分组成，第一个字节已经固定是0x10；第二个字节开始是剩余长度。

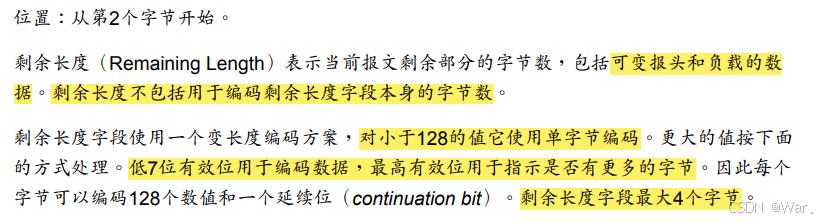

补充一下剩余长度

        从图中不难看出，剩余长度可理解为可变报头和有效载荷的长度之和。需要注意的是，剩余长度采用变长编码方案。对于小于128的，使用一个字节就可以表示；而大于等于128的，需要根据编码方式进行处理。

可变报头

        CONNECT报文的可变报头按下列次序包含四个字段：协议名（Protocol Name），协议级别 (Protocol Level），连接标志（Connect Flags）和保持连接（Keep Alive）。

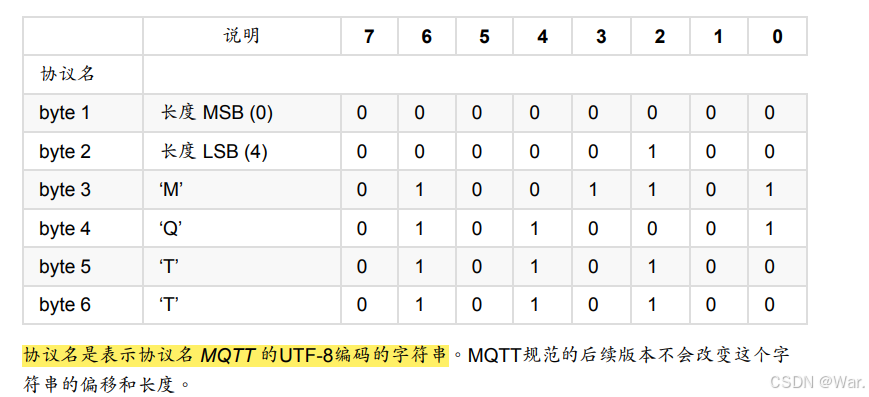

协议名

        协议名已经固定，共计6个字节，对应的十六进制是00 04 4D 51 54 54。

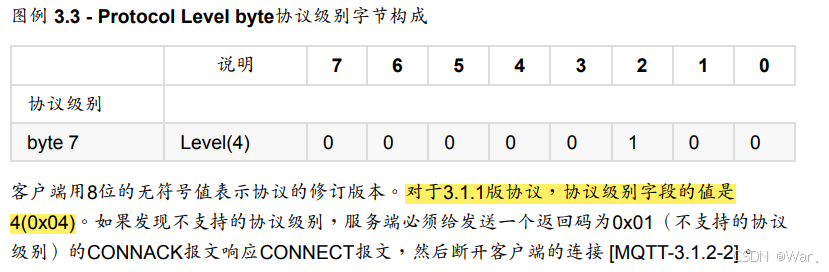

协议级别

        协议级别固定为单字节0x04。

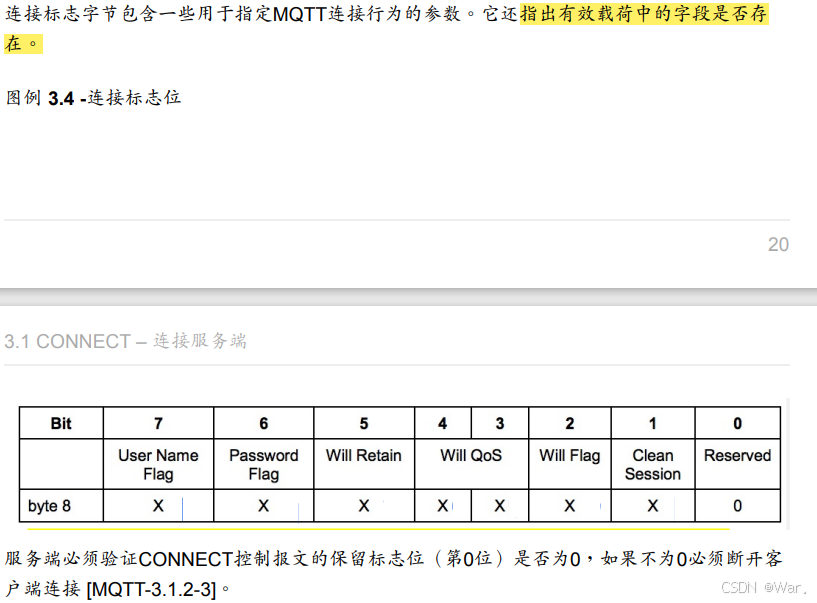

连接标志

         连接标志决定了有效载荷的部分组成，这里先赋值为0xC2。也就是第7位用户名，第6位密码以及第1位清理会话位置1。

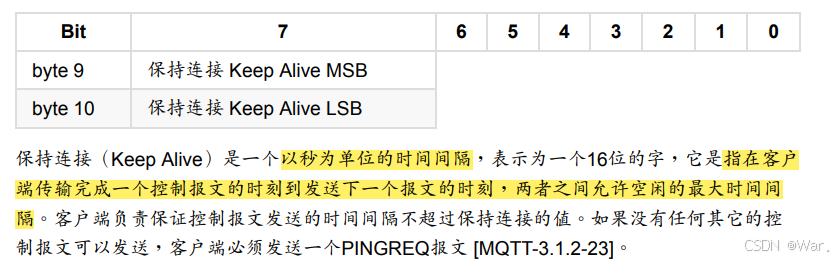

保持连接

        保持连接笔者暂时取100s计算，也就是对应0x00 0x64。

有效载荷

        CONNECT报文的有效载荷（payload）包含一个或多个以长度为前缀的字段，可变报头中的 标志决定是否包含这些字段。如果包含的话，必须按这个顺序出现：客户端标识符，遗嘱主题，遗嘱消息，用户名，密码。

        根据笔者在可变报头中的连接标志设定，这里包含客户端标识符(无须设置，其必须存在)、用户名以及密码。

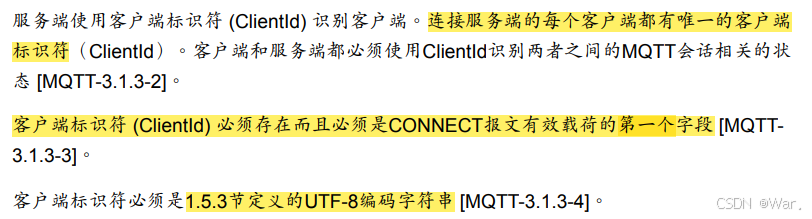

客户端标识符

关于UTF-8编码的补充

        UTF-8格式即在字符串前面加上两个字节来表示字符串长度。

用户名

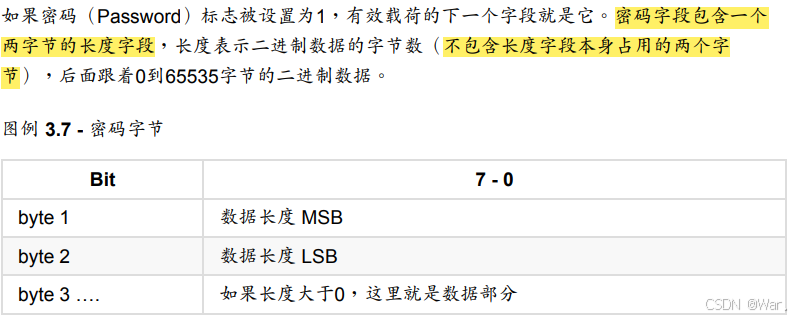

密码

通过网络调试助手连接阿里云

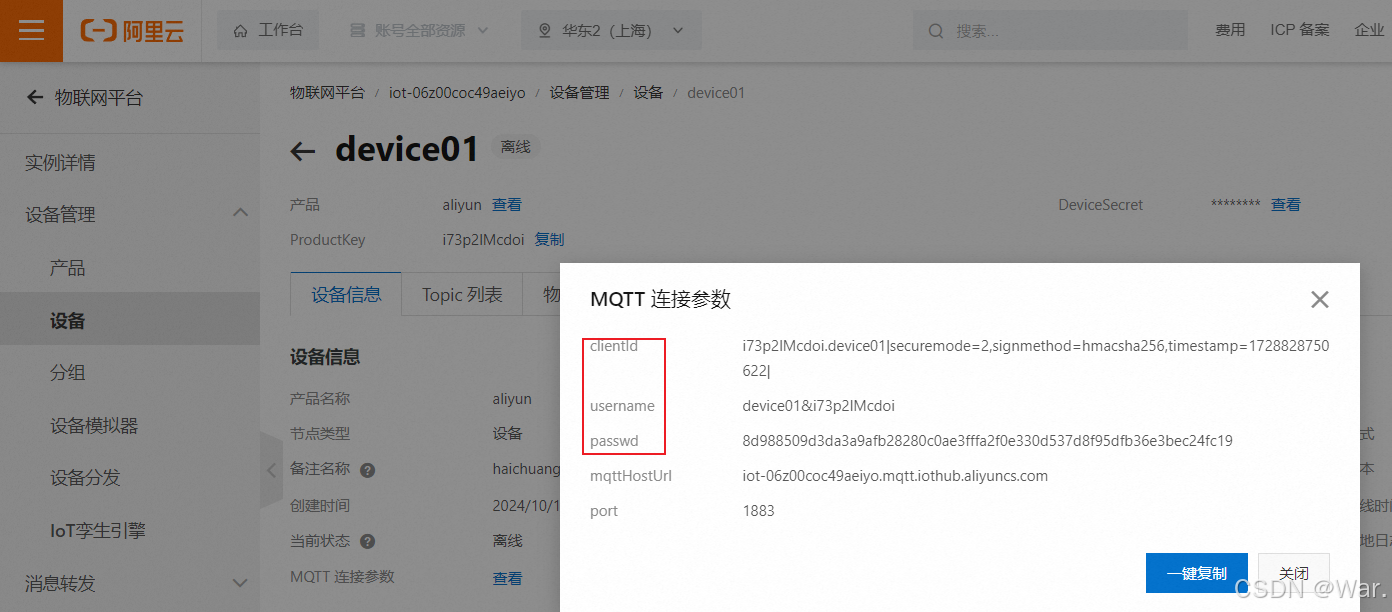

        首先在阿里云创建产品及设备，设备创建后可以查看MQTT连接参数。

        图中从上到下分别是有效载荷中的客户端ID，用户名以及密码。需要将三者转换成十六进制模式。

        按照固定报头、可变报头、有效载荷的顺序，得到转换成十六进制的报文组合，需要注意部分报头需要UTF-8的格式。

        笔者根据自己设备的MQTT参数，转换得到适用于自己的报文。

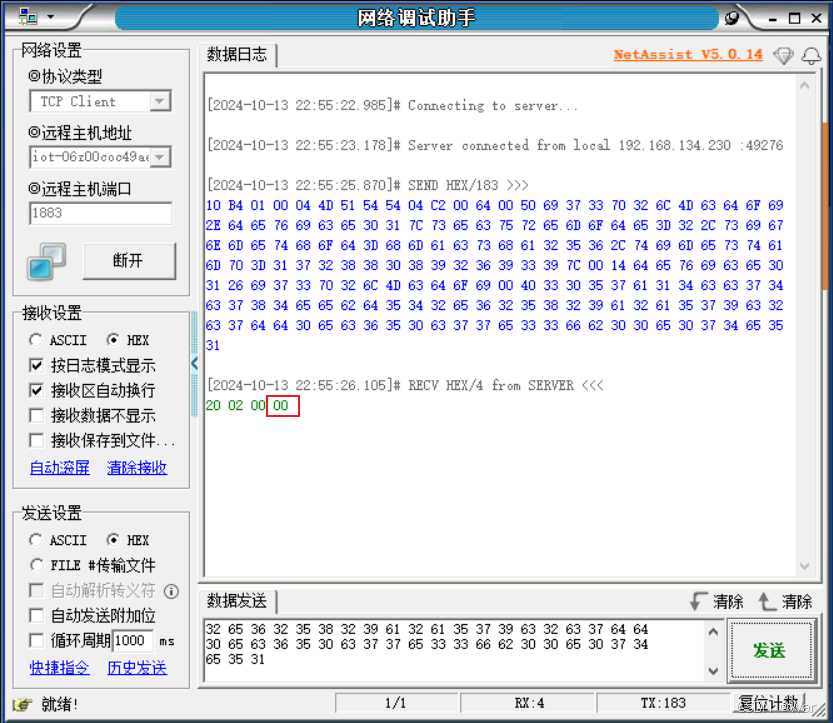

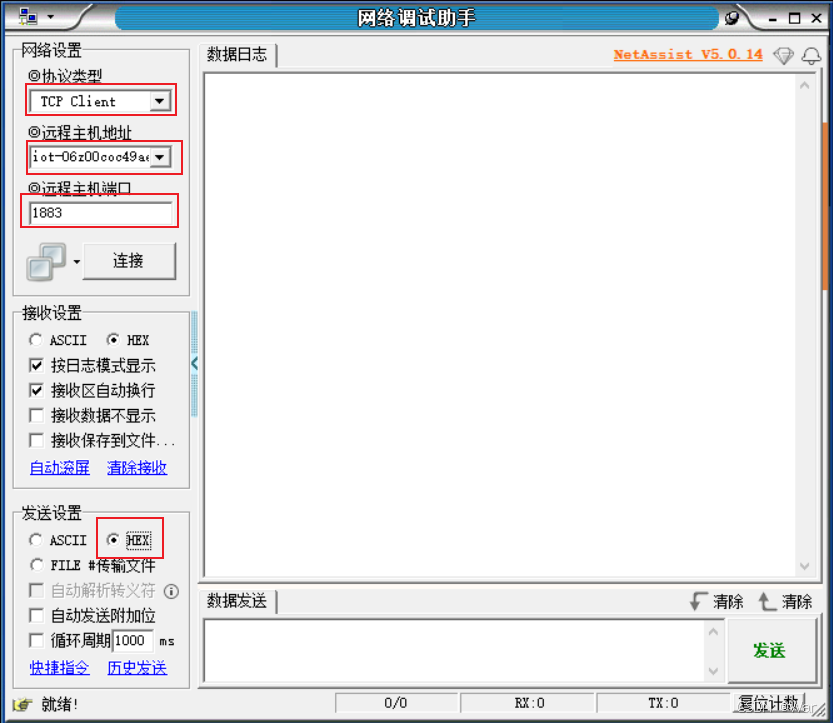

        网络调试助手设置如下图，选择TCP Client协议，远程主机地址和端口参考阿里云设备的MQTT参数。发送格式选为hex，也就是十六进制。

        发送CONNECT报文，当服务器返回的数据最后一字节为0x00时，可以视为与阿里云连接成功。

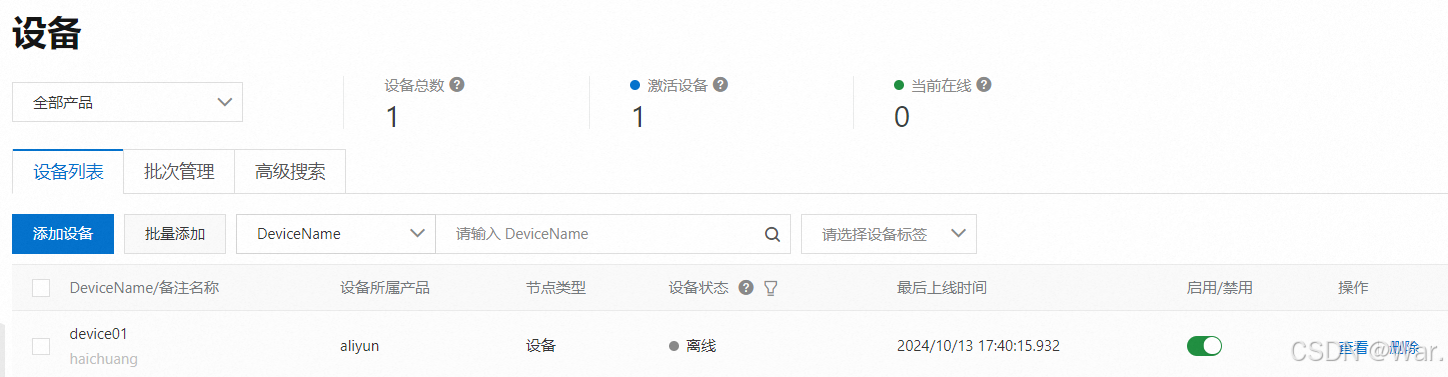

        发送CONNECT报文前，设备离线

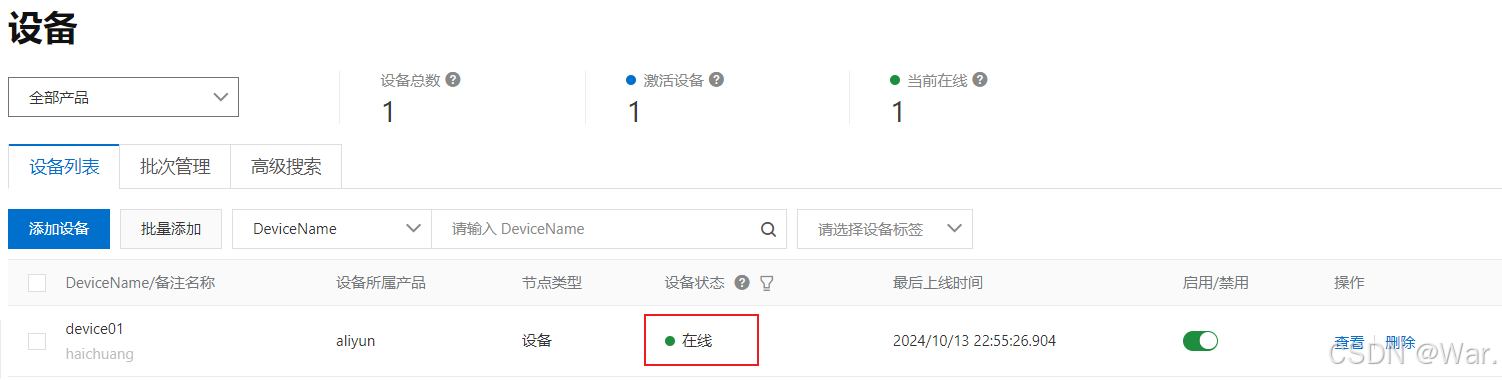

        发送CONNECT报文后，设备在线
