MQTT协议SUBSCRIBE报文和SUBACK报文

SUBSCRIBE报文

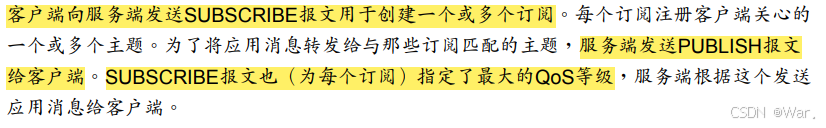

         订阅主题是指客户端向服务器端订阅，服务端收到订阅后返回的信息叫订阅确认。

         同CONNECT报文一样，SUBSCRIBE报文也是由固定报头，可变报头和有效载荷组成。

QOS等级

        报文在发送过程中可能存在丢失的情况，最直接的解决方案就是重新发送。QOS等级是报文要交付几次。笔者这里采用QOS0等级，最多交付一次。

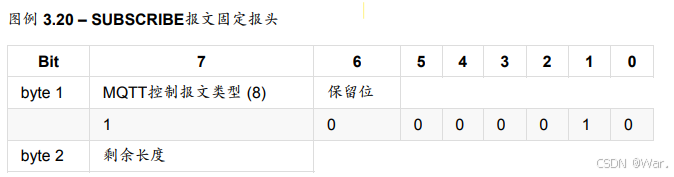

固定报头



可变报头

        可变报头包含了报文标识符。这里笔者采用了官方手册示例提供的10作为可变报头。

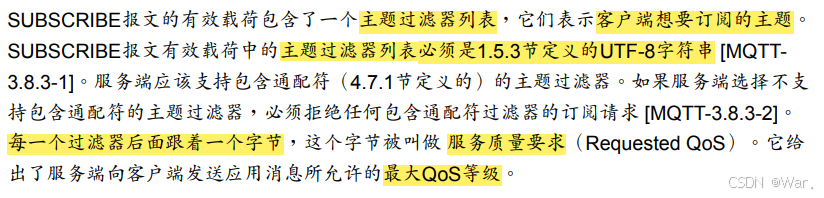

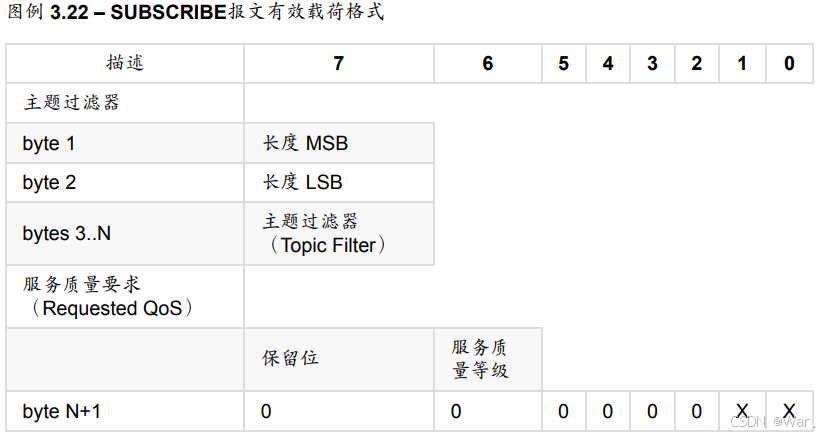

有效载荷

响应

        响应就是SUBACK报文。

SUBACK报文

固定报头

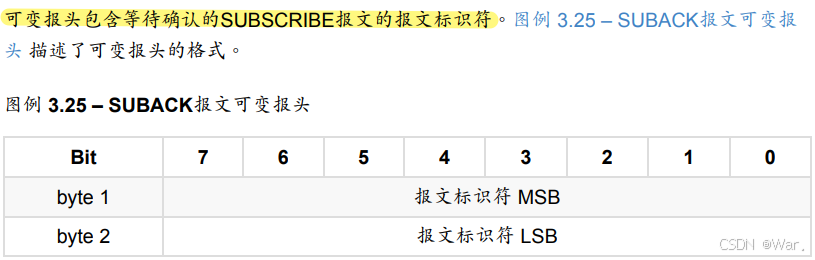

可变报头

        可变报头应该和SUBSCRIBE报文中的可变报头一致。

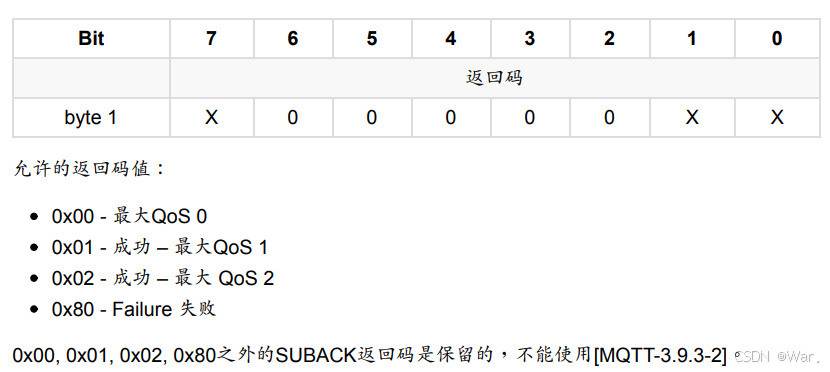

有效载荷

        有效载荷返回的是最大QOS等级，理论上应该和SUBSCRIBE报文设置的一致。

向阿里云发送订阅主题报文

        订阅主题用到的是SUBSCRIBE报文，除有效载荷外基本已经确定。下面给出有效载荷中的主题过滤器获取方法。

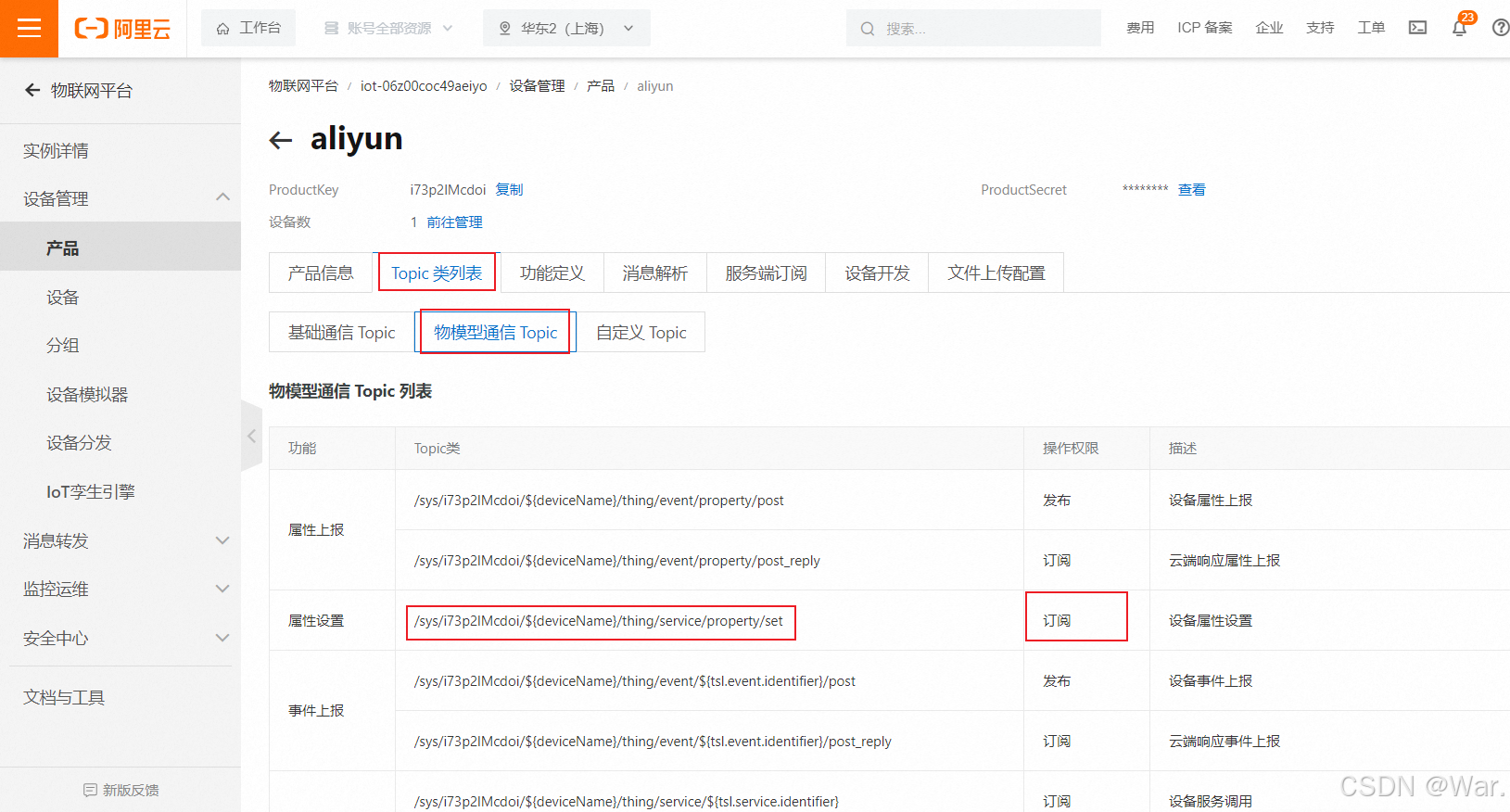

        /sys/i73p2lMcdoi/${deviceName}/thing/service/property/set 这个就是订阅报文中的主题过滤器，将${deviceName}改为自己的device名称。

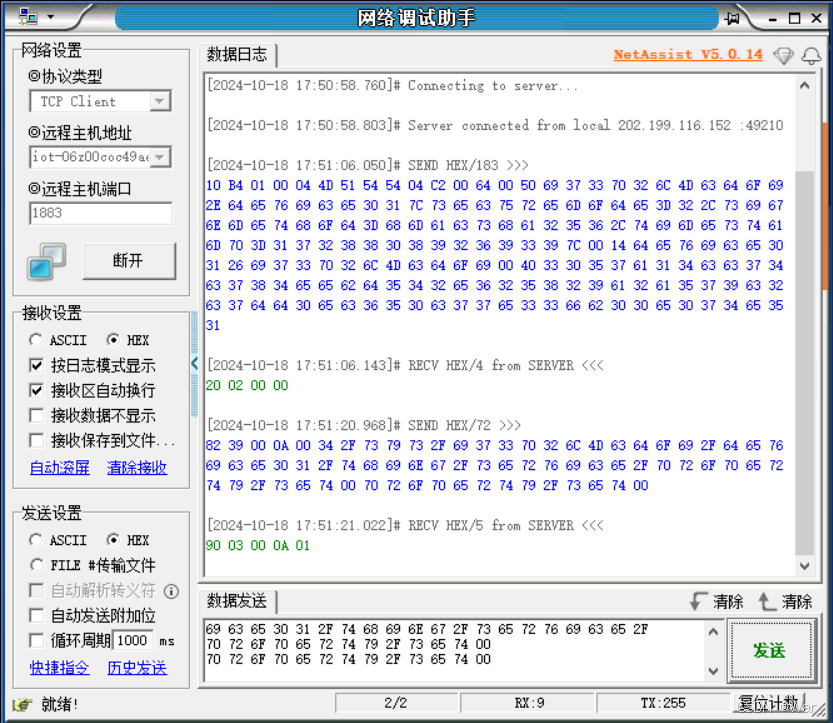

        将主题过滤器转换为十六进制并整合好SUBSCRIBE报文，通过网络调试助手发送至阿里云服务器。(注意先使用CONNECT报文连接上服务器)

        图中返回的就是SUBACK报文，理论上最后一字节代表的是SUBSCRIBE报文中的QOS等级，但是无论SUBSCRIBE报文中设定的是QOS0还是QOS1，返回的都是01。
