张正友相机标定方法中标定板角点检测算法原理（Harris和Shi-Tomasi角点检测算法）

在张正友标定法中，标定板角点检测是第一步，也是保证标定精度的关键之一。通常使用棋盘格（checkerboard）图案作为标定板，其角点具有高对比度、规则排列，便于检测和亚像素精细化。下面详细介绍标定板角点检测原理与算法流程。

---

1、角点定义

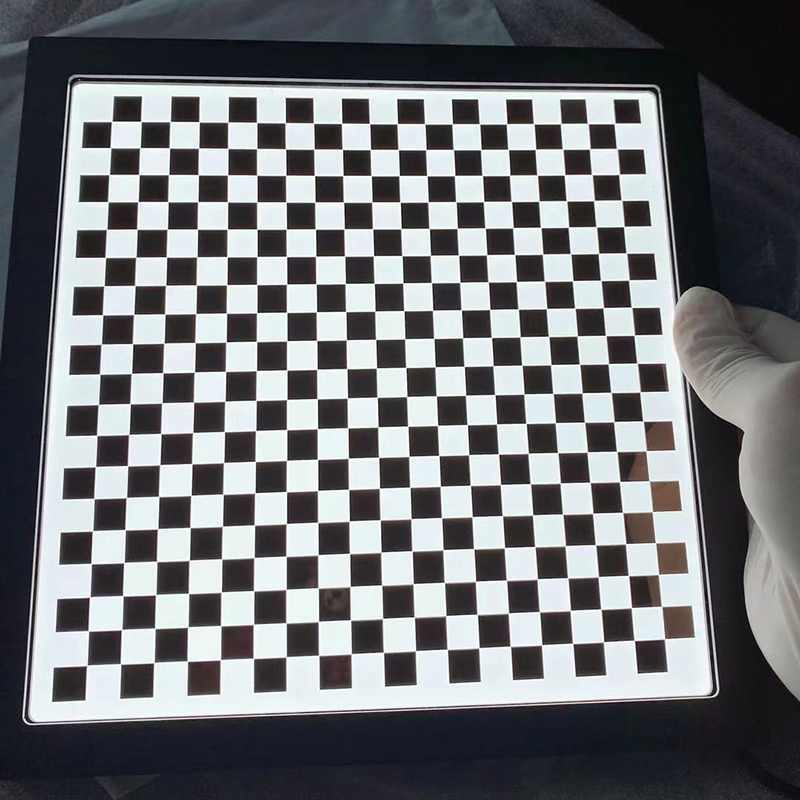

在棋盘格图案中，角点是白格与黑格交界的交叉点，即四个颜色区域交汇处的内角点（不包括外边框角点）。如图所示：

若棋盘格为 8x6 格，则角点数量为 7×5=35 个。

---

2、 OpenCV中提供的角点检测算法接口

OpenCV 提供稳定的函数：

bool findChessboardCorners(InputArray image,
                           Size patternSize,
                           OutputArray corners,
                           int flags = CALIB_CB_ADAPTIVE_THRESH + CALIB_CB_NORMALIZE_IMAGE);

参数说明：

• image：输入灰度图像
• patternSize：角点行列数（列数-1, 行数-1）
• corners：输出二维图像坐标点列表
• flags：检测模式控制标志位，如自适应阈值、图像归一化、快速检查等

---

3、OpenCV角点检测核心算法流程

在OpenCV中棋盘格角点检测大致包括以下几个步骤：

1. 图像预处理

• 转为灰度图
• 可选：直方图均衡化、滤波平滑、CLAHE 增强等

2. 边缘与角点候选检测

• 使用 图像梯度（Sobel）计算边缘响应

• 应用 Harris 或 Shi-Tomasi 算法提取角点候选：

  $$R=\det (M)-k\cdot (\text{trace}(M){)}^2$$

  • $M$ 是像素邻域的梯度矩阵
  • $R$ 是角点响应函数

3. 多边形轮廓提取

• 对二值化图像使用 findContours() 获取轮廓
• 分析轮廓结构并提取出类似正方形交错排列的结构

4. 匹配几何模式（匹配棋盘格）

• 使用凸包排列和网格几何结构，判断角点是否匹配棋盘格排列
• 结合 连通性判断 和 斜率相似性 对候选角点排序

5. 亚像素精细化（提高检测精度）

一旦粗略角点位置获得，使用如下函数提高精度：

cornerSubPix(image, corners, winSize, zeroZone, criteria);

• 使用图像灰度插值拟合方法，在小窗口内优化角点位置
• 通常将精度提升到亚像素级别（如 0.01 像素）

---

4、现代改进算法（可选替代）

1. ChArUco 标定板

• 棋盘格 + ArUco 标记组合（OpenCV 支持）
• 支持部分遮挡和旋转识别
• 用于增强鲁棒性和自动识别性

2. Deep Learning 检测角点（如 D2-Net）

• 用于不规则纹理图案、工业标定板

---

5、典型完整调用流程（OpenCV）

cv::Mat image = cv::imread("chessboard.jpg", cv::IMREAD_GRAYSCALE);
cv::Size patternSize(9, 6); // 棋盘格内角点数（9列×6行）
std::vector<cv::Point2f> corners;
bool found = cv::findChessboardCorners(image, patternSize, corners,
            cv::CALIB_CB_ADAPTIVE_THRESH + cv::CALIB_CB_NORMALIZE_IMAGE);

if (found) {
    cv::cornerSubPix(image, corners, cv::Size(11,11), cv::Size(-1,-1),
                     cv::TermCriteria(cv::TermCriteria::EPS + cv::TermCriteria::MAX_ITER, 30, 0.01));
    cv::drawChessboardCorners(image, patternSize, corners, found);
    cv::imshow("Corners", image);
    cv::waitKey();
}

---

6、角点检测质量判断

• OpenCV 会根据检测匹配质量自动返回 true/false
• 可用 cv::drawChessboardCorners() 可视化确认
• 标定前建议去除检测失败或畸变严重图像

---

7 、Harris 角点检测的原理

Harris 角点检测算法是图像处理中广泛使用的特征检测算法，特别适用于检测棋盘格、角落、边缘交汇等区域。下面我们将详细讲解 Harris 算法的原理、数学推导过程以及 C++ 实现代码。

---

7.1、Harris 角点检测的原理

Harris 算法基于图像灰度变化的二阶矩阵来判断某点周围是否是角点、边缘或平坦区域。

➤ 基本思想：

若一个图像窗口向任意方向移动，且图像灰度变化显著，说明该区域是角点。

➤ 数学形式化：

对图像 $I(x,y)$，考虑一个窗口移动 $(u,v)$ 后图像灰度差异：

$$E(u,v)=\sum _{x,y}w(x,y)[I(x+u,y+v)-I(x,y){]}^2$$

其中：

• $w(x,y)$：窗口函数（通常为高斯核）
• $(x,y)$：窗口中的像素
• $(u,v)$：窗口偏移量

---

7.2、Harris 响应函数推导

步骤 1：泰勒展开近似

$$I(x+u,y+v)\approx I(x,y)+I_{x}u+I_{y}v$$

代入差值平方：

$$E(u,v)\approx \sum _{x,y}w(x,y)[I_{x}u+I_{y}v{]}^2=\left[\begin{array}{cc}u& v\end{array}\right]\underset{M}{\underbrace{\sum w(x,y)\left[\begin{array}{cc}{I}_x^2& I_x{I}_y\\ I_x{I}_y& I_y^2\end{array}\right]}}\left[\begin{array}{c}u\\ v\end{array}\right]={\mathbf{d}}^{T}M\mathbf{d}$$

步骤 2：角点响应矩阵 $M$

$$M=\sum w(x,y)\left[\begin{array}{cc}{I}_x^2& I_x{I}_y\\ I_x{I}_y& I_y^2\end{array}\right]$$

这里的 $M$ 是图像的结构张量（Structure Tensor），描述局部灰度变化。

步骤 3：特征值分析判断角点类型

• 若 ${\lambda }_1,{\lambda }_2$ 都很大 → 角点
• 若 ${\lambda }_1\gg {\lambda }_2$ 或相反 → 边缘
• 若 ${\lambda }_1,{\lambda }_2$ 都小 → 平坦区域

步骤 4：定义角点响应函数（Harris 响应）

$$R=\det (M)-k\cdot (\mathrm{trace}(M){)}^2={\lambda }_1{\lambda }_2-k({\lambda }_1+{\lambda }_2{)}^2$$

• $k\in [0.04,0.06]$：经验常数
• 若 $R>\text{threshold}$，该点为角点

---

7.3、C++ 实现示例

下面是一个 原始 Harris 算法 的 C++ 实现（依赖 OpenCV 基础功能）：

#include <opencv2/opencv.hpp>
using namespace cv;

int main() {
    Mat src = imread("chessboard.jpg", IMREAD_GRAYSCALE);
    if (src.empty()) return -1;

    Mat src_float;
    src.convertTo(src_float, CV_32FC1, 1.0 / 255.0); // 转为 float

    // 计算梯度
    Mat Ix, Iy;
    Sobel(src_float, Ix, CV_32FC1, 1, 0, 3);
    Sobel(src_float, Iy, CV_32FC1, 0, 1, 3);

    // 计算结构张量的每个元素
    Mat Ixx = Ix.mul(Ix);
    Mat Iyy = Iy.mul(Iy);
    Mat Ixy = Ix.mul(Iy);

    // 高斯模糊平滑张量
    GaussianBlur(Ixx, Ixx, Size(3, 3), 1.0);
    GaussianBlur(Iyy, Iyy, Size(3, 3), 1.0);
    GaussianBlur(Ixy, Ixy, Size(3, 3), 1.0);

    // 计算角点响应 R
    Mat R = Mat::zeros(src.size(), CV_32FC1);
    float k = 0.04f;
    for (int y = 0; y < src.rows; ++y) {
        for (int x = 0; x < src.cols; ++x) {
            float a = Ixx.at<float>(y, x);
            float b = Ixy.at<float>(y, x);
            float c = Iyy.at<float>(y, x);

            float det = a * c - b * b;
            float trace = a + c;
            R.at<float>(y, x) = det - k * trace * trace;
        }
    }

    // 标记大于阈值的角点
    Mat R_norm;
    normalize(R, R_norm, 0, 255, NORM_MINMAX, CV_32FC1);
    Mat R_uint8;
    convertScaleAbs(R_norm, R_uint8);

    Mat result;
    cvtColor(src, result, COLOR_GRAY2BGR);

    for (int y = 0; y < R_norm.rows; ++y) {
        for (int x = 0; x < R_norm.cols; ++x) {
            if (R_norm.at<float>(y, x) > 100.0) {
                circle(result, Point(x, y), 3, Scalar(0, 0, 255), 1);
            }
        }
    }

    imshow("Harris Corners", result);
    waitKey(0);
    return 0;
}

---

7.4、OpenCV 中快速调用方式

Mat dst, dst_norm;
cornerHarris(src, dst, 2, 3, 0.04);
normalize(dst, dst_norm, 0, 255, NORM_MINMAX);

for (int y = 0; y < dst_norm.rows; y++) {
    for (int x = 0; x < dst_norm.cols; x++) {
        if ((int)dst_norm.at<float>(y, x) > 150)
            circle(src_color, Point(x, y), 5, Scalar(0, 0, 255));
    }
}

---

8 、Shi-Tomasi角点检测的原理

Shi-Tomasi 角点检测（也称为 Good Features to Track, GFTT）是 Harris 算法的改进版本，它对特征点的判断更为稳定，并能更好地适应后续的光流跟踪等任务。

---

8.1、Shi-Tomasi 算法原理

Shi-Tomasi 基于 Harris 的结构张量 $M$，但在角点判断标准上采用了更加直观且稳定的特征值最小值判断：

回顾 Harris 中结构张量：

对于某一点的图像窗口，计算其图像梯度后得到：

$$M=\left[\begin{array}{cc}\sum I_x^2& \sum I_x{I}_y\\ \sum I_x{I}_y& \sum I_y^2\end{array}\right]$$

该矩阵的两个特征值 ${\lambda }_1$, ${\lambda }_2$ 描述窗口内梯度变化的方向性。

---

Harris 与 Harris 的对比

方法	响应函数 R
Harris	$R=\det (M)-k\cdot (\text{trace}(M){)}^2$
Shi-Tomasi	$R=\min ({\lambda }_1,{\lambda }_2)$

Shi-Tomasi 判断角点的条件：

• 若两个特征值都大，说明窗口在两个正交方向上都有显著变化（角点）；
• 使用较小的特征值做响应，确保两个方向的梯度都强。

---

8.2、特征值推导与计算

对于矩阵：

$$M=\left[\begin{array}{cc}a& b\\ b& c\end{array}\right]$$

特征值为：

$${\lambda }_{1,2}=\frac{a+c}{2}\pm \sqrt{{\left(\frac{a-c}{2}\right)}^2+b^2}$$

因此最小特征值为：

$$R=\min ({\lambda }_1,{\lambda }_2)=\frac{a+c}{2}-\sqrt{{\left(\frac{a-c}{2}\right)}^2+b^2}$$

无需显式求解特征值矩阵，可直接用上式快速计算。

---

8.3、C++ 实现示例

#include <opencv2/opencv.hpp>
#include <vector>
using namespace cv;

int main() {
    Mat src_gray = imread("chessboard.jpg", IMREAD_GRAYSCALE);
    if (src_gray.empty()) return -1;

    Mat src_color;
    cvtColor(src_gray, src_color, COLOR_GRAY2BGR);

    // 计算图像梯度
    Mat Ix, Iy;
    Sobel(src_gray, Ix, CV_32FC1, 1, 0, 3);
    Sobel(src_gray, Iy, CV_32FC1, 0, 1, 3);

    // 构造结构张量分量
    Mat Ixx = Ix.mul(Ix);
    Mat Iyy = Iy.mul(Iy);
    Mat Ixy = Ix.mul(Iy);
    GaussianBlur(Ixx, Ixx, Size(3,3), 1.0);
    GaussianBlur(Iyy, Iyy, Size(3,3), 1.0);
    GaussianBlur(Ixy, Ixy, Size(3,3), 1.0);

    Mat R = Mat::zeros(src_gray.size(), CV_32FC1);

    for (int y = 0; y < src_gray.rows; ++y) {
        for (int x = 0; x < src_gray.cols; ++x) {
            float a = Ixx.at<float>(y, x);
            float b = Ixy.at<float>(y, x);
            float c = Iyy.at<float>(y, x);

            float trace = a + c;
            float det = a * c - b * b;

            // 最小特征值近似计算
            float temp = sqrtf(0.25f * (a - c) * (a - c) + b * b);
            float lambda_min = 0.5f * (trace - 2.0f * temp);
            R.at<float>(y, x) = lambda_min;
        }
    }

    // 归一化并阈值处理
    Mat R_norm;
    normalize(R, R_norm, 0, 255, NORM_MINMAX, CV_32FC1);

    // 绘制角点
    for (int y = 0; y < R_norm.rows; ++y) {
        for (int x = 0; x < R_norm.cols; ++x) {
            if (R_norm.at<float>(y, x) > 100.0f) {
                circle(src_color, Point(x, y), 3, Scalar(0, 255, 0), 1); // 绿色 Shi-Tomasi
            }
        }
    }

    imshow("Shi-Tomasi Corners", src_color);
    waitKey(0);
    return 0;
}

---

8.4、OpenCV 推荐调用效率更高

使用 OpenCV 提供的封装函数 goodFeaturesToTrack：

std::vector<Point2f> corners;
goodFeaturesToTrack(src_gray, corners, 100, 0.01, 10);

for (const auto& pt : corners) {
    circle(src_color, pt, 3, Scalar(255, 0, 0), 1); // 蓝色角点
}

• 参数说明：

  • 100：最多提取的角点数量
  • 0.01：质量等级（特征值最小值相对于最大值的比）
  • 10：最小间距

---

9、Harris 与 Shi-Tomasi 区别

特性	Harris	Shi-Tomasi
响应函数	组合特征值	最小特征值
对噪声鲁棒性	一般	更好
特征稳定性	受 k 参数影响	无需额外参数
光流跟踪表现	中	更优
OpenCV API	cornerHarris	goodFeaturesToTrack

---
