跟网型逆变器小干扰稳定性分析与控制策略优化研究（Simulink仿真实现）

最新推荐文章于 2025-03-13 21:13:07 发布

科研_G.E.M.

最新推荐文章于 2025-03-13 21:13:07 发布

阅读量1k

点赞数 29

文章标签：人工智能算法前端

本文链接：https://blog.csdn.net/qq_46009436/article/details/143474789

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

⛳️赠与读者

💥1 概述

一、研究背景与意义

二、国内外研究现状及发展趋势

三、跟网型逆变器小干扰稳定性分析

四、控制策略优化

五、实验验证与分析

六、结论与展望

📚2 运行结果

2.1 传统方式仿真模型

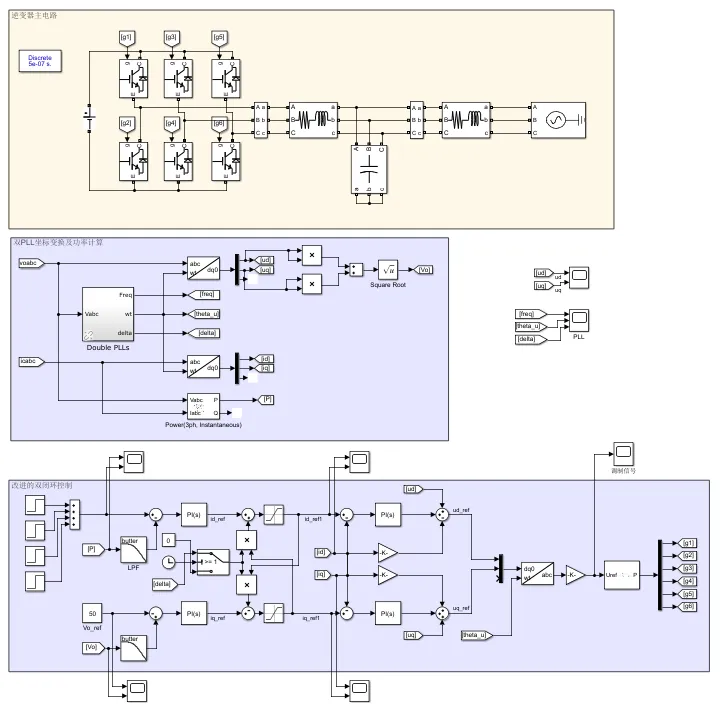

2.2 改进后双锁相环阻抗重塑控制策略仿真模型

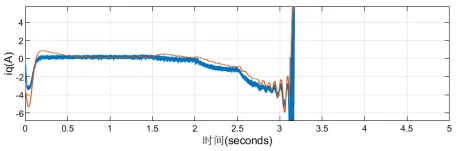

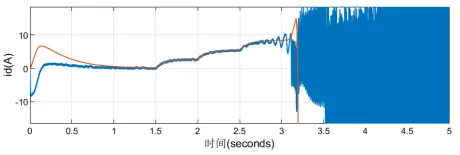

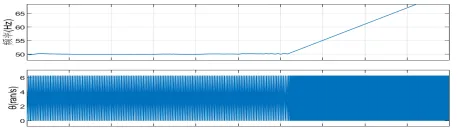

2.3 改进前仿真结果

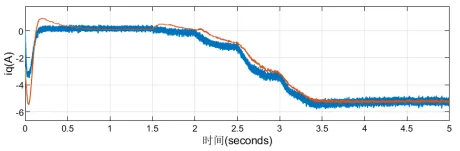

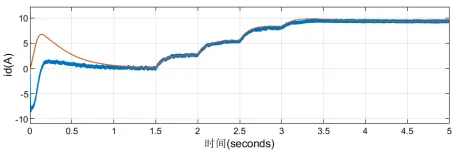

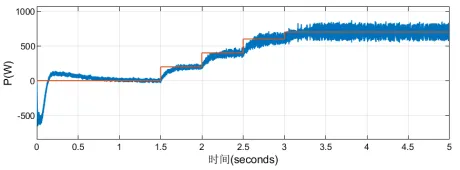

2.4 改进后仿真结果

🎉3 参考文献

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

参考文献：

弱电网因其高阻抗和低短路比特性，常导致系统不稳定，限制了功率传输。本研究通过仿真，建立了弱电网条件下跟网型逆变器的小信号扰动模型，包括状态空间模型和阻抗模型。我们提出了一种计算稳态工作点的新方法，并利用状态空间矩阵特征值分析，对系统稳定性进行了深入评估，确定了稳定性界限。

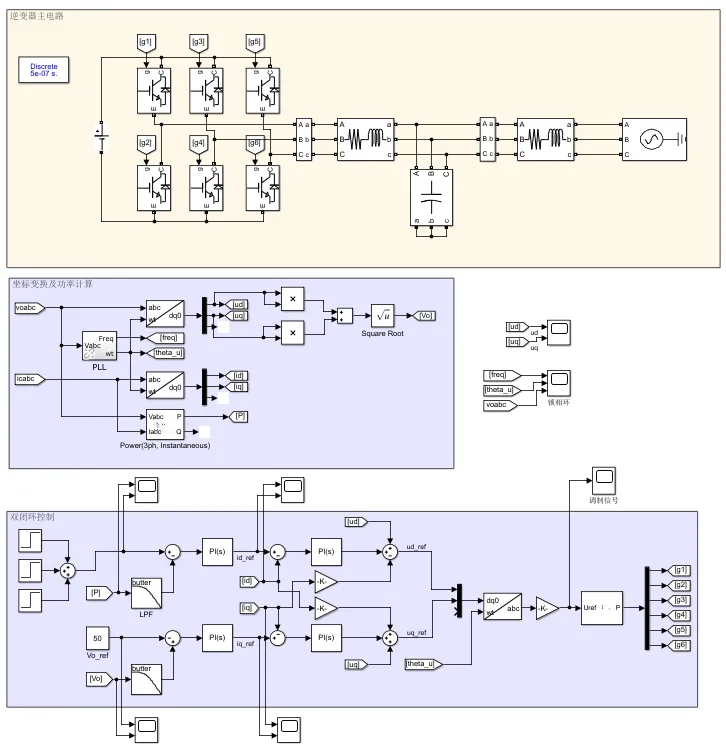

为直观比较不同控制策略的效果，我们利用Simulink构建了仿真模型，包括传统控制策略模型和采用双锁相环阻抗重塑的优化控制策略模型。通过对比仿真，我们得出了相关结果，为学习者提供了对照学习的材料，并有助于深入理解控制策略对系统稳定性的影响。

此外，本文撰写时参考了大量国内外最新研究成果，并在文末附上了详细的参考文献，便于读者进一步查阅和研究。

一、研究背景与意义

研究背景：
- 随着现代电力电子技术的不断发展，网型逆变器作为电力系统中的重要组成部分，其稳定性和控制策略的优化显得尤为重要。
- 网型逆变器在电力系统中的广泛应用，尤其是在可再生能源并网系统中，对其小干扰稳定性的要求越来越高。
研究意义：
- 对网型逆变器进行小干扰稳定性分析，有助于了解其在不同工况下的运行特性，为后续的控制策略优化提供依据。
- 优化网型逆变器的控制策略，可以提高其稳定性和性能，从而保障电力系统的稳定运行和高效能源利用。

二、国内外研究现状及发展趋势

国内研究现状：
- 国内研究起步较晚，但发展迅速。近年来，随着国家对新能源发展的重视，弱电网下并网逆变器小干扰稳定性分析逐渐成为研究热点。
- 国内学者在稳定性分析、控制策略及提升方法方面取得了一系列研究成果，高校和研究机构为主要研究力量。
国外研究现状：
- 国外学者在弱电网下并网逆变器小干扰稳定性分析方面较早地开展了研究，并取得了一系列成果。
- 国外的研究不仅注重理论分析，还注重实践和应用。例如，一些研究成果已被应用于实际工程中，提高了弱电网的稳定性和可靠性。
发展趋势：
- 随着电力电子器件和数字信号处理技术的不断进步，新型的控制策略和算法将更多地应用于网型逆变器的稳定性分析和优化中。
- 未来，交叉学科融合将成为研究的重要方向，如将控制理论、电力电子技术、计算机科学等领域的先进技术相结合，以进一步提高网型逆变器的稳定性和性能。

三、跟网型逆变器小干扰稳定性分析

小干扰稳定性定义：
- 小干扰稳定性是指系统在微小扰动下，能够保持其稳定运行的能力。对于网型逆变器而言，小干扰稳定性分析主要关注其在弱电网环境下的运行稳定性。
分析方法：
- 小干扰稳定性分析主要采用线性化方法和频域分析方法。通过对方程进行线性化，得到系统的传递函数，进而分析其频率响应和稳定性。
- 频率响应分析是判断系统稳定性和性能的重要手段。通过对传递函数进行频率扫描，可以得到系统的频率响应曲线，从而判断其在不同频率下的增益和相位变化。
模型建立：
- 为了进行小干扰稳定性分析，需要建立网型逆变器的数学模型。模型应包括电力电子器件、控制电路和滤波器等元件，并考虑电网阻抗的影响。
- 通过建立模型，可以计算系统的传递函数，并对其进行频率响应分析。
- 数学模型：

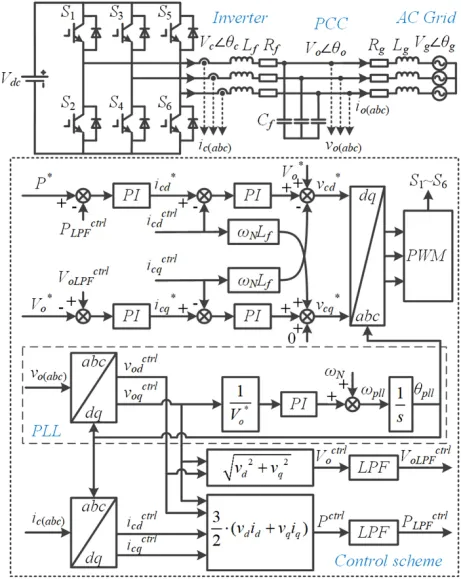

  弱电网下跟网型逆变器经典矢量电流控制（vector current control , VCC）的原理图下图所示。

控制系统包括锁相环（phase-locked loop, PLL）、dq坐标系下的电流内环、有功功率外环和交流电压幅值外环。其中锁相环的作用是锁定PCC点三相交流电压合成矢量的相位和频率，为坐标变换提供旋转角。电流内环的作用是使逆变器输出电流快速跟随给定值，而电流内环的给定值是由外环功率和电压的偏差决定的，最终通过改变调制波改变逆变器的输出电压和电流。

小信号控制结构:

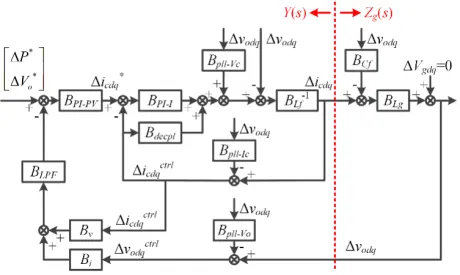

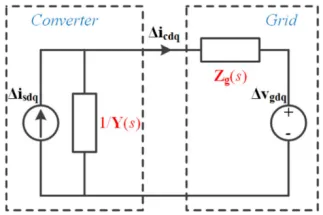

上图的跟网型逆变器的小信号控制模型可以用下图所示的诺顿-戴维南等效电路表示。整个系统可以分为两部分，逆变器可以等效为一个电流源并联一个导纳，而电网可以等效为一个电压源串联一个阻抗。

根据逆变器输出电流的数学模型，可以方便找到稳定性边界。

四、控制策略优化

阻抗重塑技术：
- 阻抗重塑是一种通过改变逆变器的输出阻抗，使其与电网阻抗相匹配，从而提高稳定性的方法。
- 通过合理设计的阻抗结构，可以有效地改善网型逆变器的稳定性。阻抗重塑的方法包括增加阻抗值、改变阻抗的分布等。
双锁相环技术：
- 双锁相环是一种通过引入锁相环控制器，对逆变器的输出进行稳定控制的技术。
- 通过双环路控制，可以实现对电网电压和电流的精确控制，进一步提高网型逆变器的动态性能。
其他控制策略：
- 除了阻抗重塑和双锁相环技术外，还可以采用其他控制策略来优化网型逆变器的稳定性。例如，基于现代控制理论的控制策略、基于鲁棒控制理论的控制策略等。

五、实验验证与分析

实验设计：
- 设计实验来验证所提控制策略的有效性。实验应包括不同工况下的稳定性测试、扰动测试等。
- 实验设备应包括网型逆变器、弱电网模拟装置、电力电子设备等。
实验结果与分析：
- 对实验过程中收集的数据进行分析，如电网电压波动数据、逆变器输出电流数据等。
- 将实验结果与理论分析进行对比，验证理论分析的正确性。
- 分析网型逆变器在弱电网下的稳定性问题，并提出相应的解决方案。

六、结论与展望

研究结论：
- 本文提出了一种新的网型逆变器小干扰稳定性分析方法，并通过实验验证了其有效性。
- 通过优化控制策略，提高了网型逆变器在弱电网环境下的稳定性。
未来展望：
- 进一步研究新型控制策略和算法在网型逆变器稳定性分析和优化中的应用。
- 将研究成果应用于实际工程中，提高电力系统的稳定性和可靠性。
