【单相正弦波PWM逆变器】使用脉宽调制将直流电压转换为交流电压,PWM 信号遵循正弦波,因此逆变器的输出非常接近正弦波(Simulink仿真实现)

  💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势:🌞🌞🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。

⛳️座右铭:行百里者,半于九十。

📋📋📋本文目录如下:🎁🎁🎁

目录

 ⛳️赠与读者

💥1 概述

一、引言

二、工作原理

三、PWM信号生成方法

四、逆变器输出特性

五、应用与展望

六、结论

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现


 ⛳️赠与读者

👨‍💻做科研,涉及到一个深在的思想系统,需要科研者逻辑缜密,踏实认真,但是不能只是努力,很多时候借力比努力更重要,然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览,免得骤然跌入幽暗的迷宫找不到来时的路,它不足为你揭示全部问题的答案,但若能解答你胸中升起的一朵朵疑云,也未尝不会酿成晚霞斑斓的别一番景致,万一它给你带来了一场精神世界的苦雨,那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

     或许,雨过云收,神驰的天地更清朗.......🔎🔎🔎

💥1 概述

以下是关于单相正弦波PWM逆变器的研究文档,该逆变器使用脉宽调制(PWM)技术将直流电压转换为交流电压,且PWM信号遵循正弦波,使得逆变器的输出非常接近正弦波。

一、引言

单相正弦波PWM逆变器是一种将直流电(DC)转换为交流电(AC)的设备,其输出电压波形接近正弦波。这种逆变器广泛应用于各种领域,如家用电器、太阳能发电系统、电动汽车等。本文旨在研究单相正弦波PWM逆变器的工作原理、PWM信号生成方法、以及逆变器的输出特性。

二、工作原理

单相正弦波PWM逆变器的工作原理基于PWM技术。PWM是一种对模拟信号电平进行数字编码的方法,通过高分辨率计数器的使用,方波的占空比被调制用来对一个具体模拟信号的电平进行编码。在逆变器中,PWM信号被用来控制开关器件(如IGBT、MOSFET等)的通断,从而生成所需的交流电压。

三、PWM信号生成方法

PWM信号的生成是单相正弦波PWM逆变器的关键。正弦波PWM控制是一种基本的PWM控制方法,其主要思想是通过调整脉冲的宽度来生成正弦波形的输出电压。以下是PWM信号生成的步骤:

  1. 生成一个与所需输出频率相同的正弦波信号。这可以通过查表法、计算法或直接使用正弦波发生器芯片来实现。
  2. 载波信号通常是一个等幅的方波信号,其频率远高于正弦波信号的频率。载波信号的频率决定了PWM的开关频率,从而影响系统的效率和电磁干扰。
  3. 将正弦波信号与载波信号进行比较。当正弦波信号的幅度大于载波信号的幅度时,输出高电平;当正弦波信号的幅度小于载波信号的幅度时,输出低电平。这样,就得到了一个脉冲宽度与正弦波信号的幅度成正比的PWM信号。

四、逆变器输出特性

由于PWM逆变器输出的是脉冲电压,需要通过滤波器将脉冲电压转换为连续的正弦波电压。滤波器的设计需要考虑系统的频率、负载特性和电磁兼容性等因素。通过合理的滤波器设计,可以得到非常接近正弦波的输出电压。

单相正弦波PWM逆变器的输出特性包括输出电压的幅值、频率和波形质量等。输出电压的幅值可以通过调整PWM信号的占空比来控制。输出电压的频率则与正弦波信号的频率相同。波形质量则取决于PWM信号的分辨率和滤波器的性能。

五、应用与展望

单相正弦波PWM逆变器具有广泛的应用前景。随着可再生能源的快速发展,太阳能发电系统和风力发电系统对逆变器的需求不断增加。单相正弦波PWM逆变器因其高效、稳定、可靠的特点,成为这些系统的理想选择。此外,随着电动汽车的普及,对车载逆变器的需求也在不断增加。单相正弦波PWM逆变器作为车载逆变器的一种,具有体积小、重量轻、效率高等优点,有望在未来的电动汽车市场中占据重要地位。

六、结论

本文研究了单相正弦波PWM逆变器的工作原理、PWM信号生成方法以及逆变器的输出特性。通过合理的PWM信号生成和滤波器设计,可以得到非常接近正弦波的输出电压。单相正弦波PWM逆变器具有广泛的应用前景,在可再生能源和电动汽车等领域具有巨大的市场潜力。

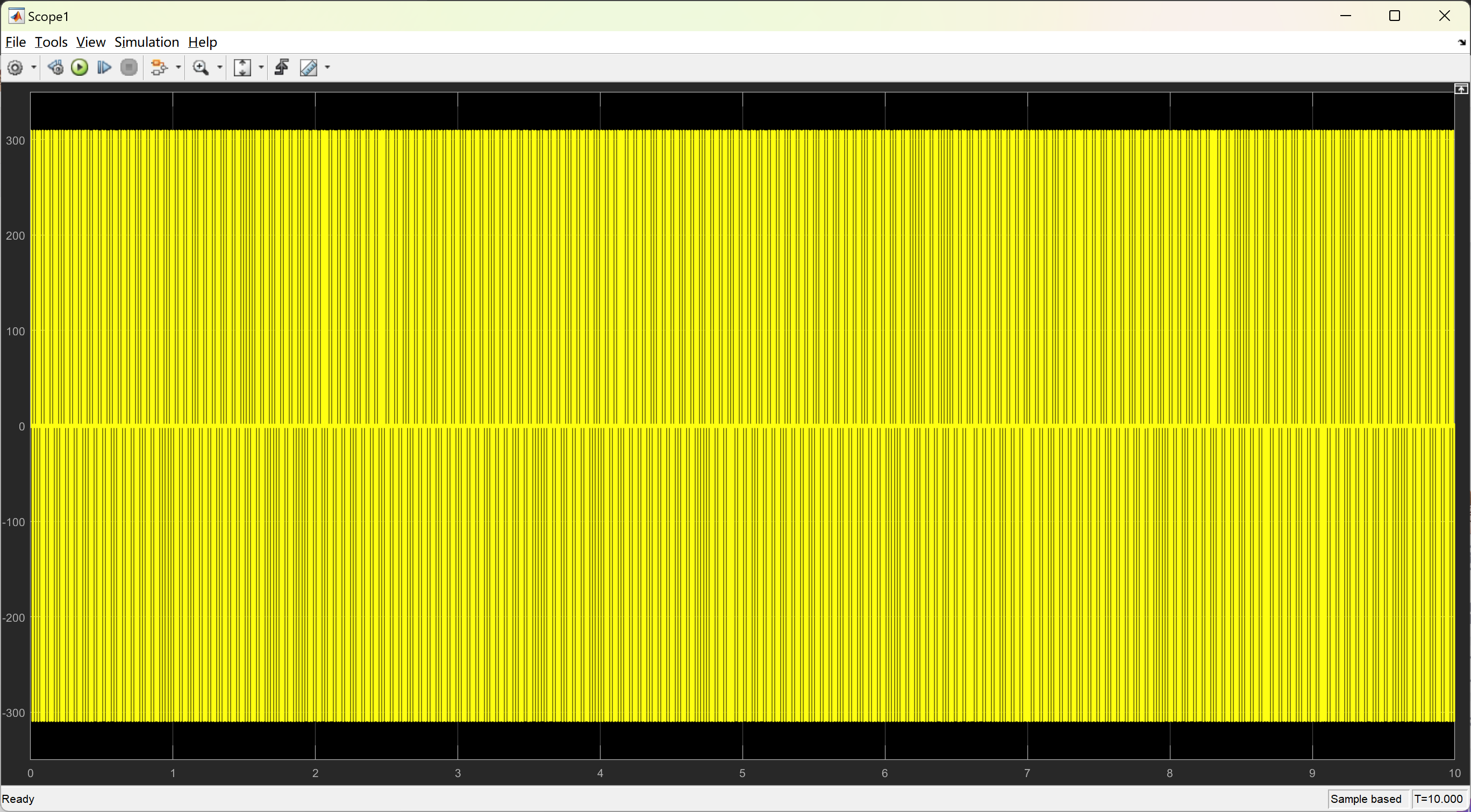

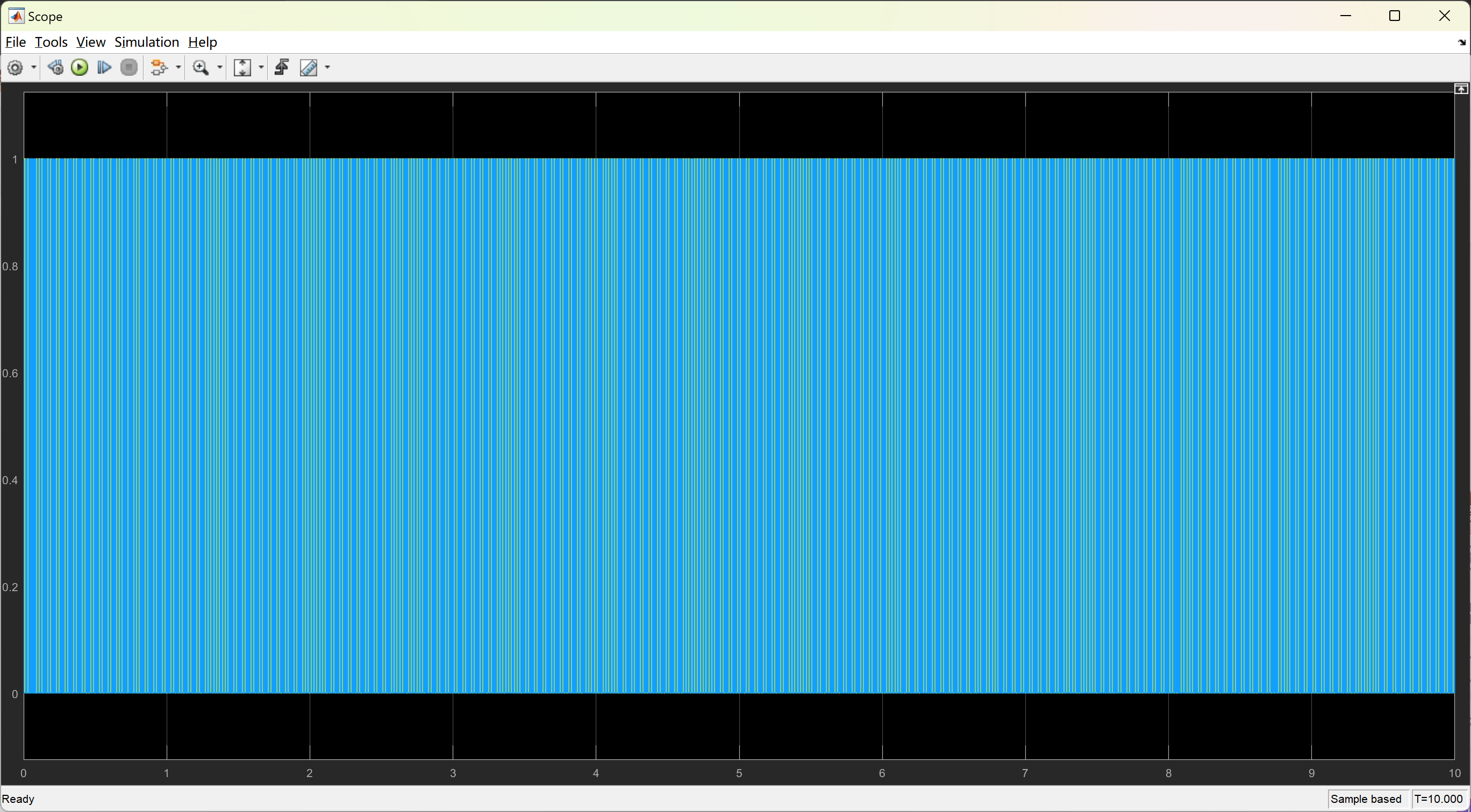

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。(文章内容仅供参考,具体效果以运行结果为准)

[1]王立乔.正弦波逆变器脉宽调制技术的调制模型分析[J].电力系统自动化, 2008, 32(17):6.

[2]王红玲,张元敏,方波.基于CPWM控制方式的正弦波逆变器电路设计[J].电力系统保护与控制, 2009, 37(2):4.

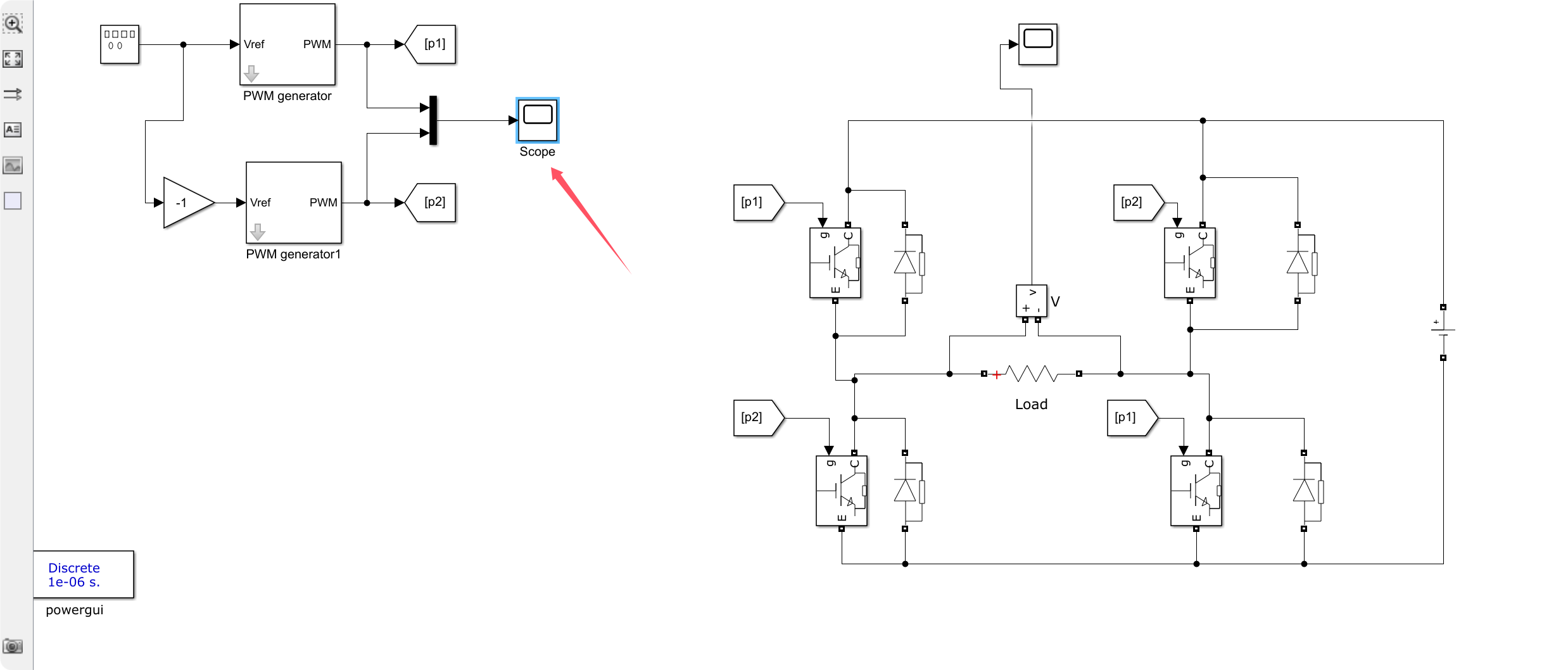

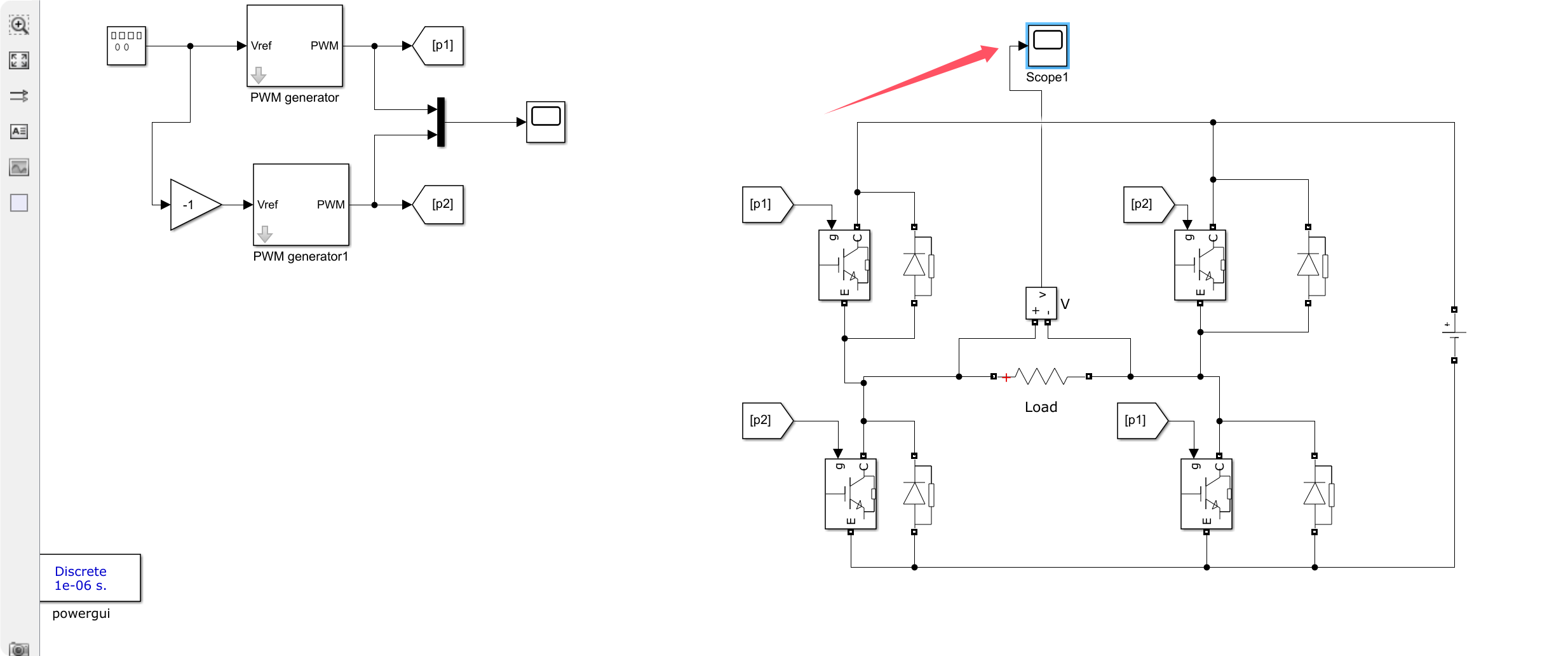

🌈Simulink仿真实现

资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取

                                                           在这里插入图片描述
