数电实验（三）利用3线-8线译码器74LS138和与非门设计一个表决电路

要求：
设计一个表决电路，
当控制端M=0时，输入端A、B、C一致同意时，输出F为1，否则输出为0；当控制端M=1时，输入端A、B、C多数同意时，输出F为1，否则输出为0。要求用3线—8线译码器74LS138和与非门实现。

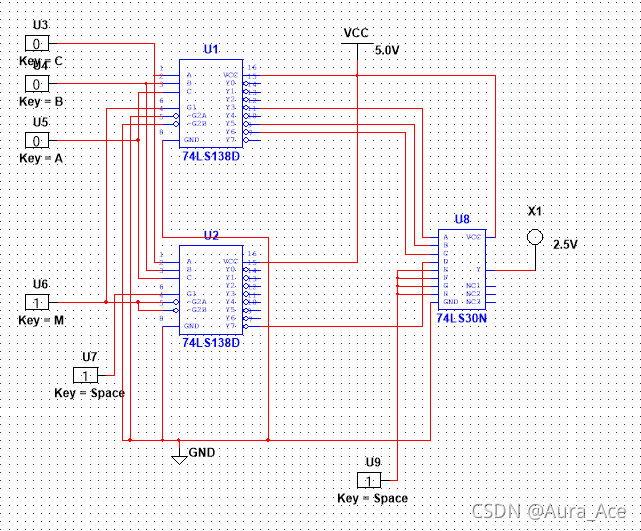

Multisim仿真：
请添加图片描述
