AD 大杂烩
作为电子技术类的人,使用绘图工具绘制PCB板是不可避免的。
作为刚入门的你是不是有和我一样的困惑呢?
(1)绘制原理图库、PCB封装库总是又慢又累还画不好有时还没法用;
(2)从原理图导入PCB发现元件封装不对,又回到原理图中或者就在PCB中一个一个的去修改元件封装;
(3)从原理图导入PCB后元件摆放完后发现连接的线在板子另一端;
(4)放置在原理图、PCB中的元件东倒西歪,自己很难对齐而且很耗费时间;
(5)发现丝印过小或者过大又需要自己手动一个一个去需改;
(6)敷铜敷完后进行DRC检测发现有一处违反规则又需要将铜删除再重新敷铜等等一系列问题。
1、常见集成库下载地址
笔者常用的两个地址:
1、AD官网

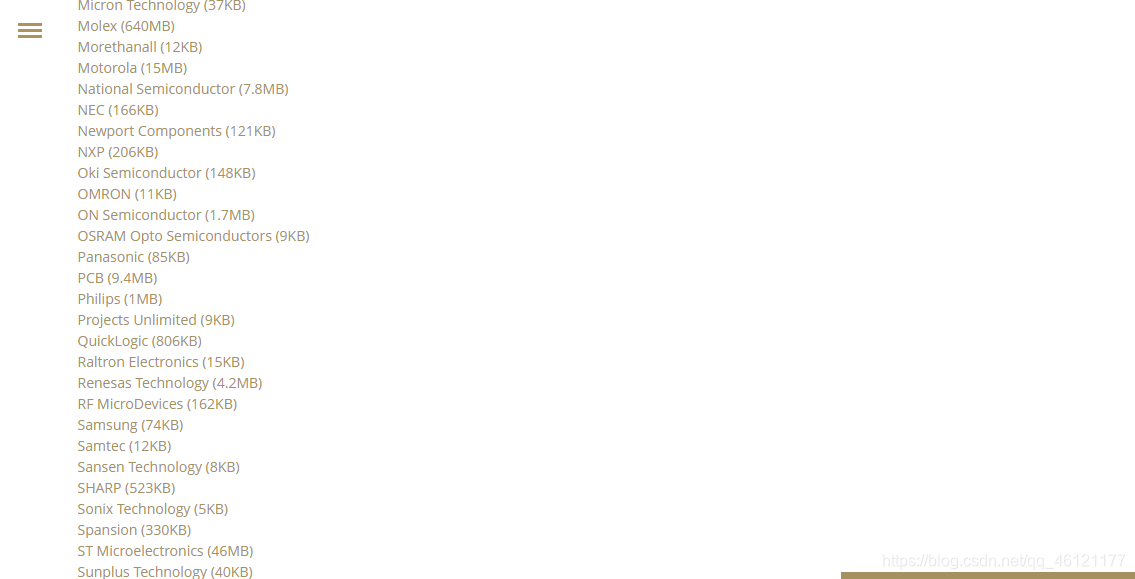

在这个网址通常各大芯片厂商的集成库都有下载也很简单,不需要登录即可下载,下载地址:AD集成库下载地址
在这里我们可以看见知名厂商的芯片比如恩智浦、意法半导体等等。

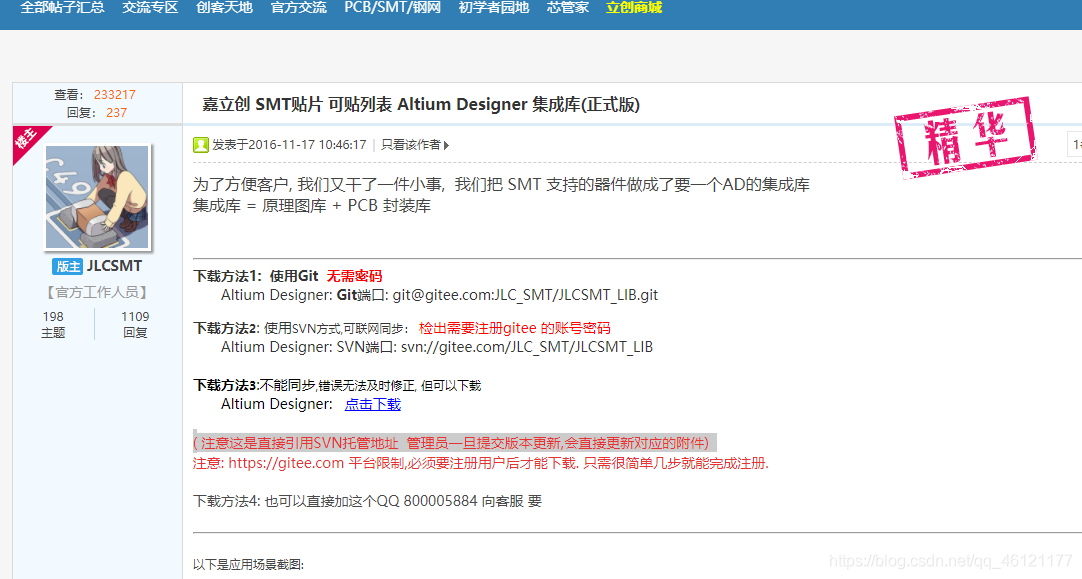

2、立创社区
相信立创大家不是很陌生吧!没错就是你PCB打样的地方,相信在座的各位没少薅羊毛吧,如果不知道知道的同学可以去了解看看(10cm*10cm矩形板子5元五片,每月每个ID可打两次)。立创社区只提供在SMT贴片清单中有的封装,只不过常见的电阻、电容、电感封装是有的像0201、0402、0603等,这些已经足够我们使用了。
立创社区
这是在AD和立创社区下好部分的百度网盘链接嫌麻烦的小伙伴可直接提取。
提取码:15oo
2、将立创EDA的封装导入AD
感觉集成库里的元件太难找,那么这个方法可以从立创EDA上下载你需要的PCB元件封装。
1、打开立创EDA选择元件库

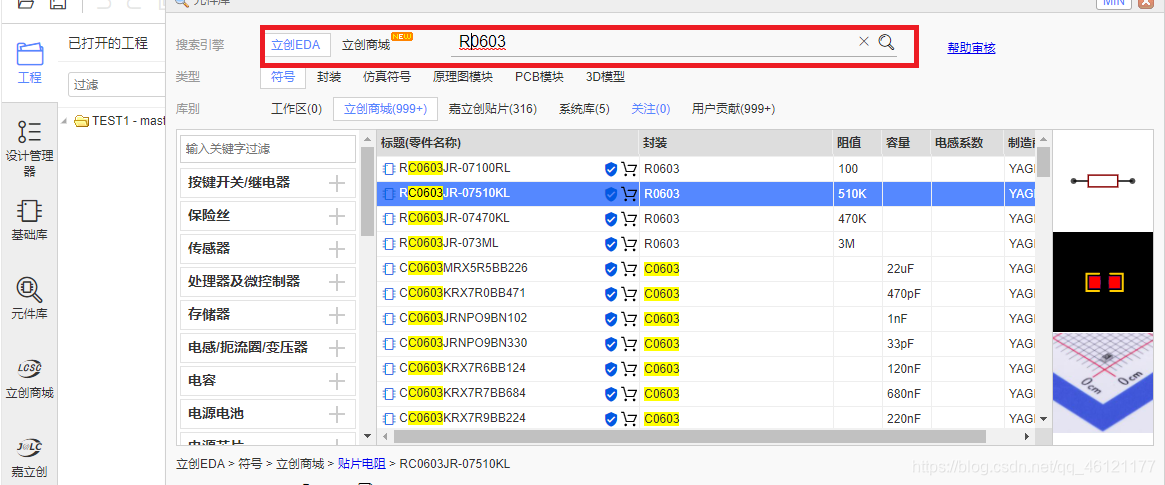

2、输入你需要的元件封装如:R0603
3、选择需要元件的阻值大小

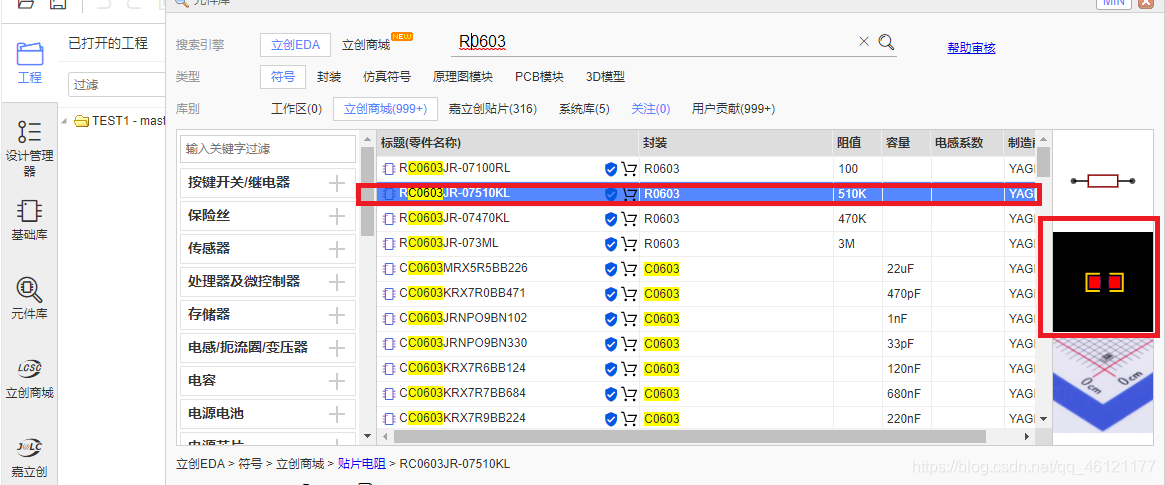

4、点击右下角的元件封装图,会进入PCB的界面
