AD导入CAD文件看不到或者距离特别远

最新推荐文章于 2025-04-05 15:20:47 发布
最新推荐文章于 2025-04-05 15:20:47 发布
阅读量845 收藏 2
点赞数 3
文章标签： pcb工艺 硬件工程 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_46301481/article/details/145058366
版权

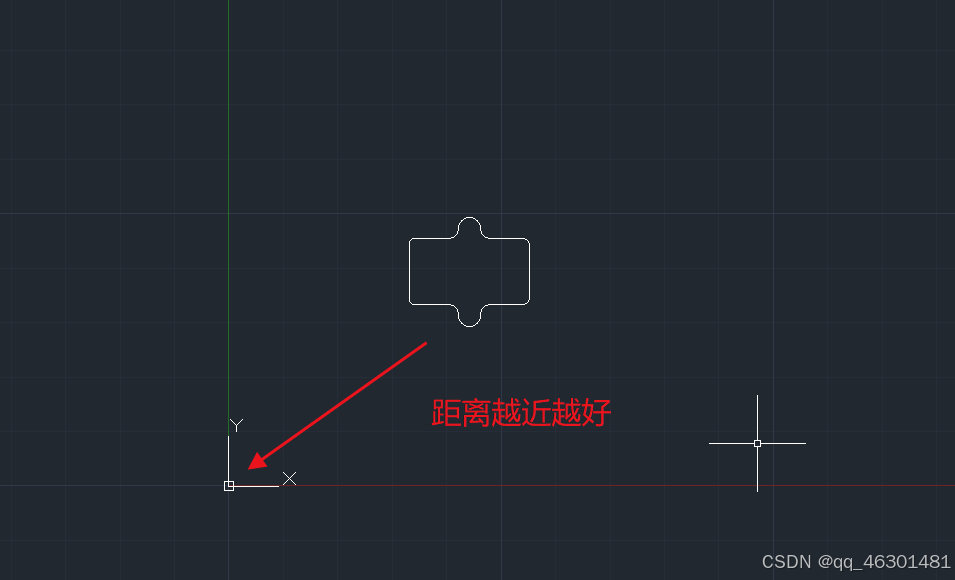

有些电路板的板框形状比较特殊，用AD自带的绘图工具绘制困难，这时需要类似CAD这样的绘图软件去绘制，但是导入DWG或者DXF文件后，发现导入的板框距离默认板框位置特别远，要么就直接看不见，原因大概是出自这里：首先DWG或DXF文件最好保存为2010或2007版本，还有就是CAD里图形要距离XY原点越近越好，如下图：
