1、在CAD中画好板框,保存为低版本;
2、AD中,file-import dwg格式

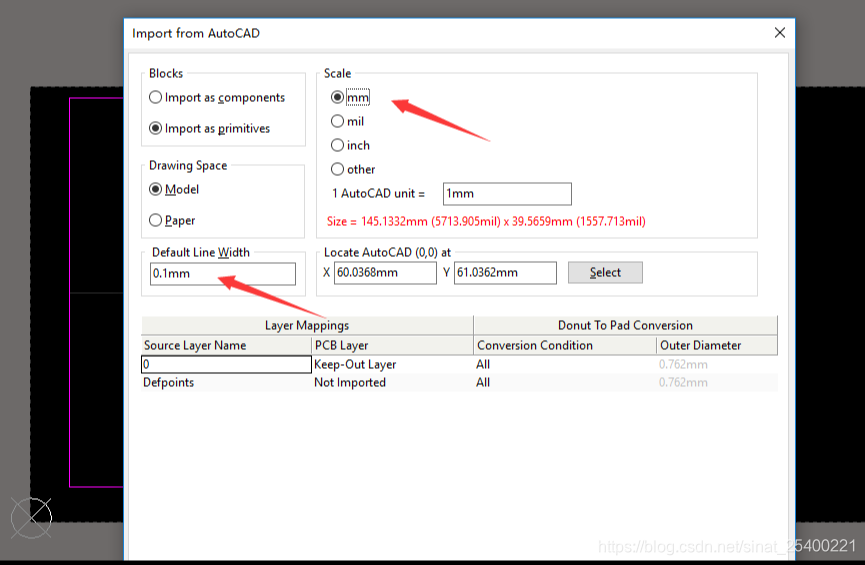

3、设置线宽、单位mm,导入keepout层
如果导入不显示,一般是原点位置问题。可以设置原点。还是不行的话,用之前成功的CAD图画好导入,比如网上找个CAD图可以。
4、将不是边框的定位尺寸放到机械层,注意不能放到机械1层(我的理解机械1层),放到其他的机械层。
