IDEA生成UML类图（PlantUML）

一、安装IDEA插件

在Plugins中查找PlantUML，安装如下两个插件：

1. PlantUML Integration：PlantUML绘图工具集成。
2. PlantUML Parser：Java源代码转PlantUML解析器。

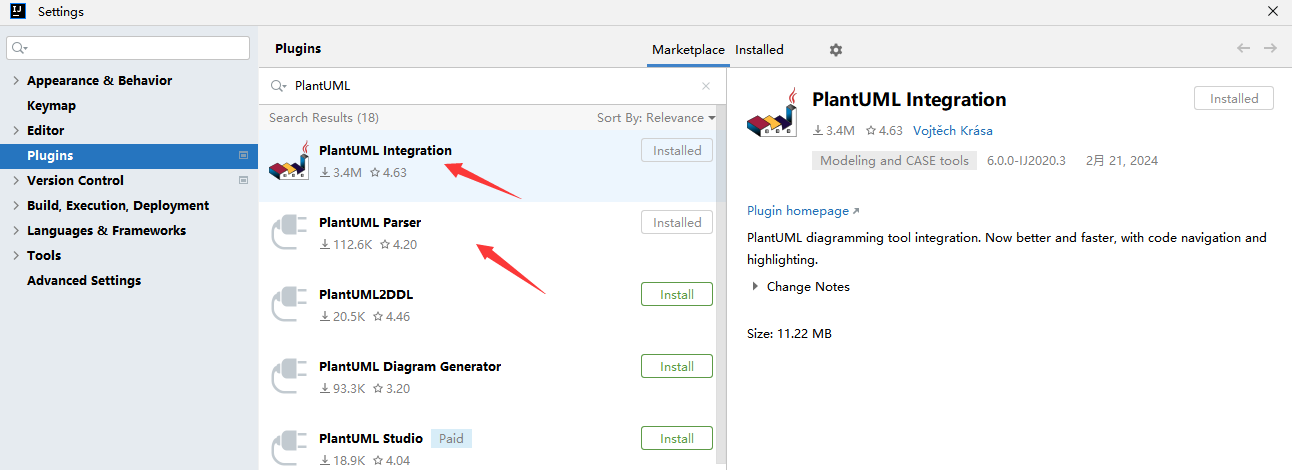

IDEA 从 【FIle $\to$ Settings $\to$ Plugins $\to$ Marketplace】 进入到插件下载界面，搜索 PlantUML，点击 “install” 下载最上面的两个插件 PlantUML Integration 和 PlantUML Parser，下载完毕后重启idea。

二、安装Graphviz

Graphviz 是由 AT&T 实验室启动的开源工具包，用于绘制 DOT 语言脚本描述的图形。PlantUML 需要依赖 Graphviz 中的工具包。

Mac OS 可用 Homebrew 安装：

brew install graphviz

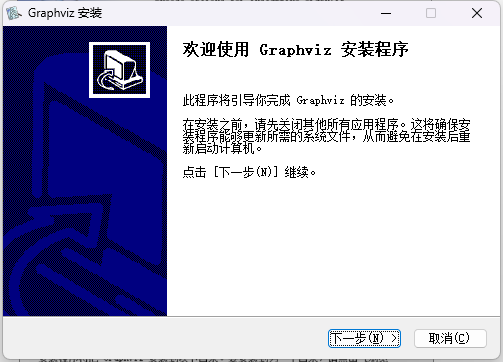

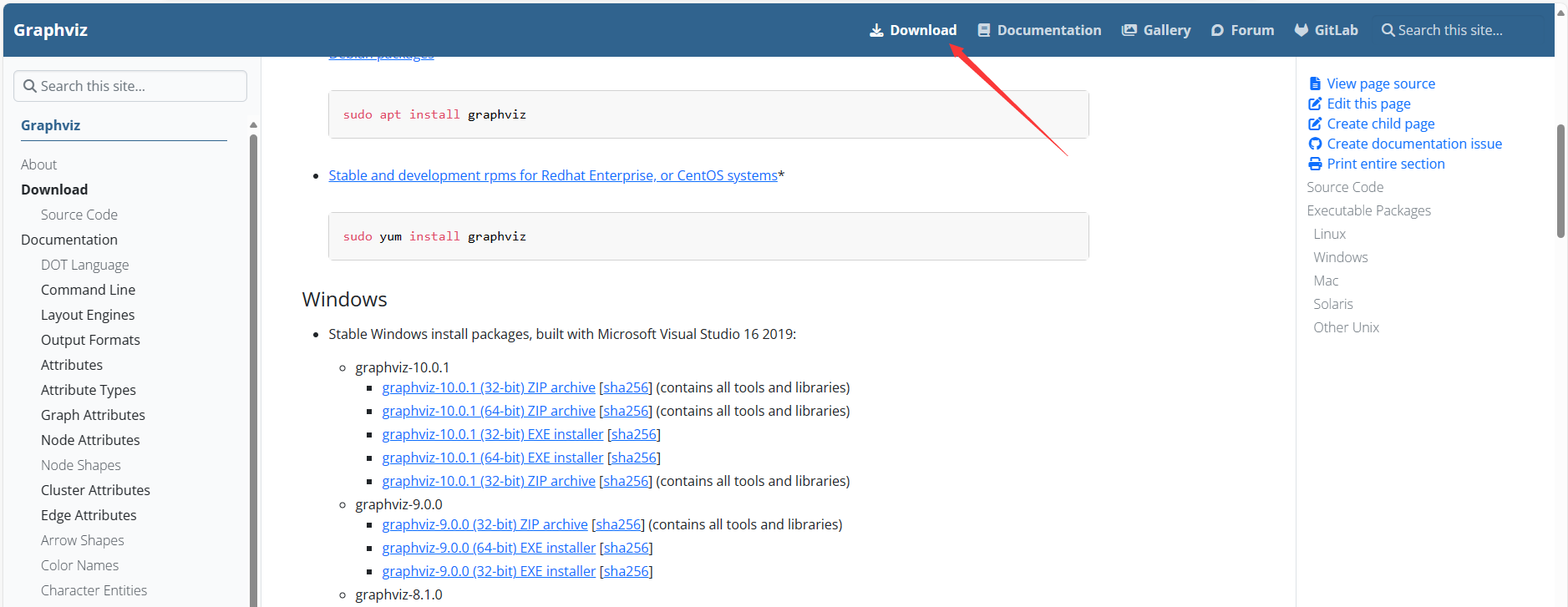

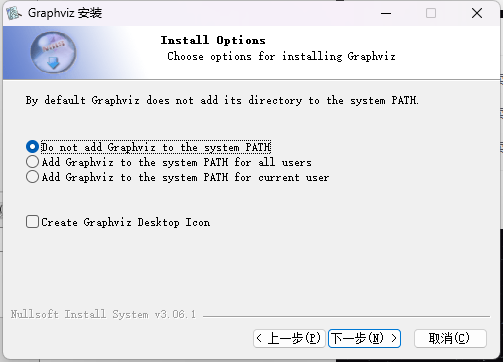

进入官网： Download | Graphviz，往下滑找到自己适合自己电脑的版本，点击即可进行下载，

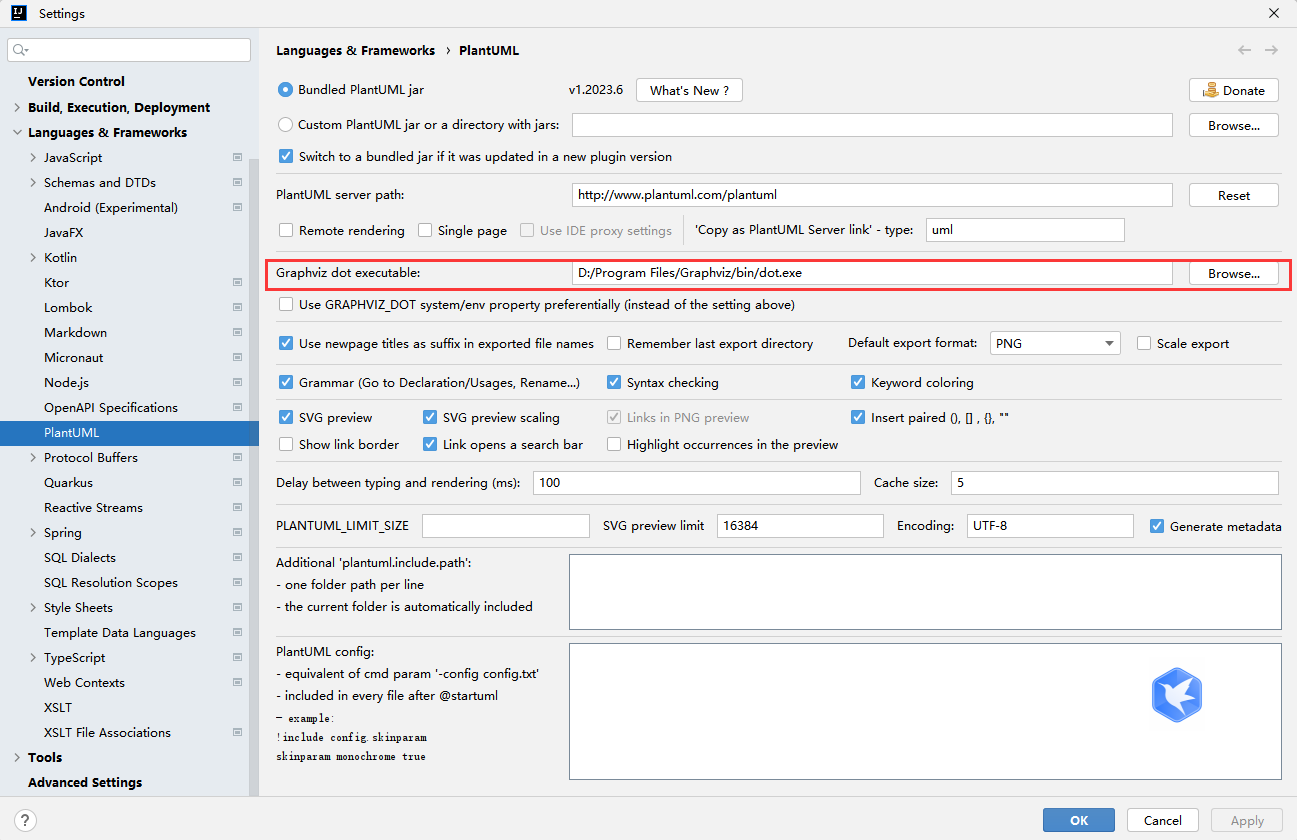

IDEA 进入 FIle $\to$ Settings，搜索 PlantUML，点击 Browse 选择 【Graphviz $\to$ bin $\to$ dot.exe】，点击 Apply 然后 OK

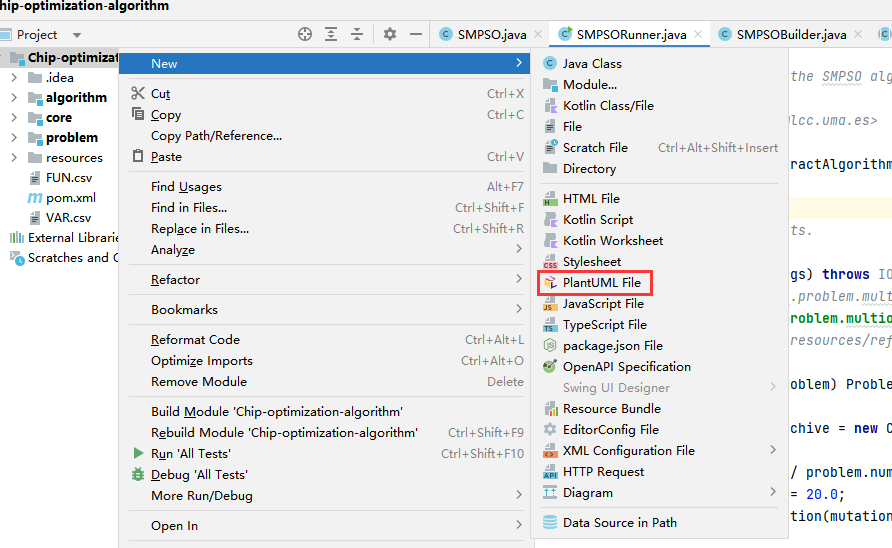

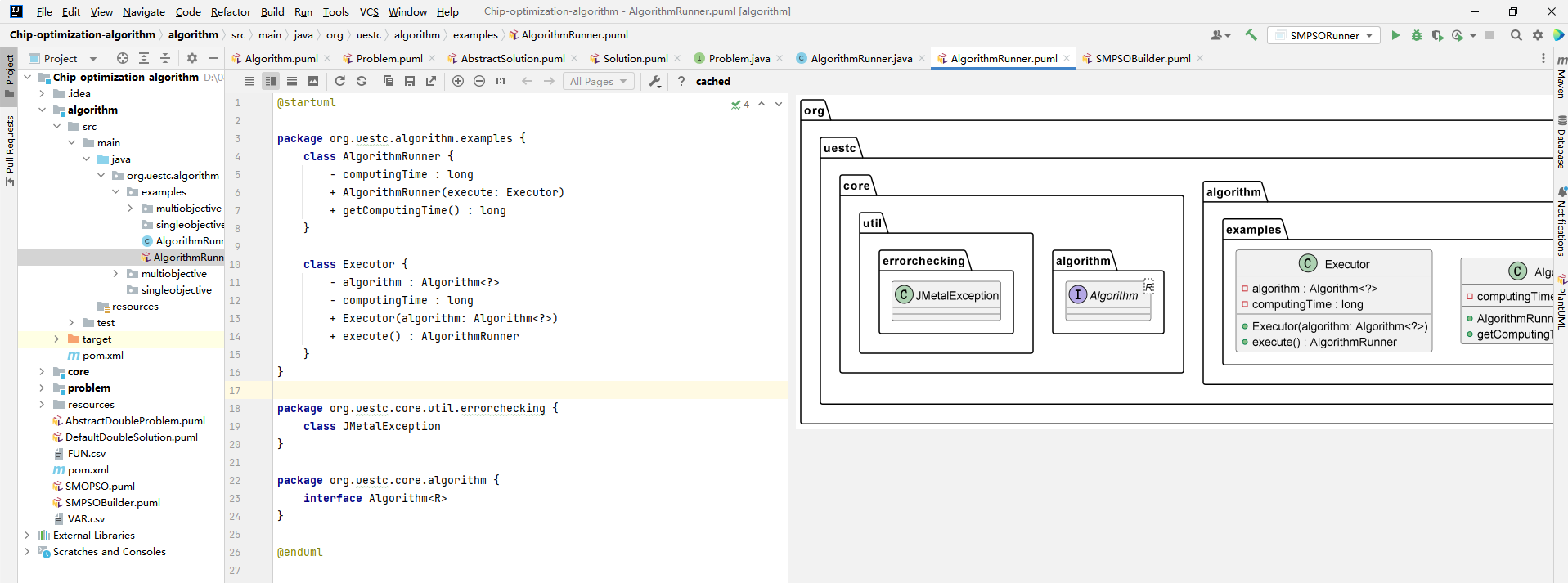

在任意目录下右键 $\to$ New $\to$ PlantUML File，以类图为例，先点击 “class”，意为要生成的是类图，再输入文件名，回车，PlantUML 文件会新建在该目录下，默认有 PlantUML 代码。

三、PlantUML结合ChatGPT

只能对一个类文件绘制 UML 类图

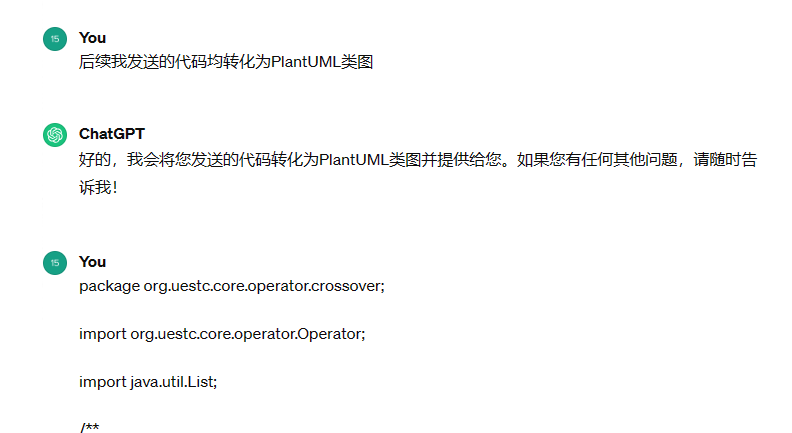

先发送给ChatGPT： 后续我发送的代码均转化为 PlantUML 类图

然后将对于的代码复制粘贴发送即可

四、类型关系

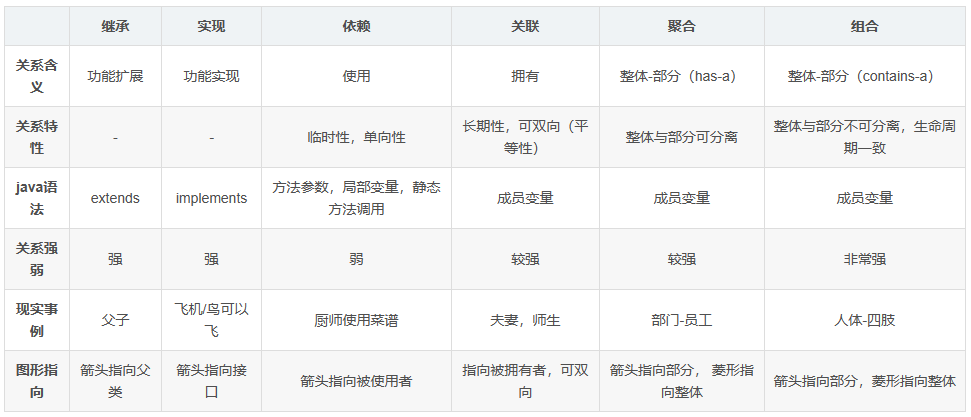

UML中类型之间有六大关系：

• 泛化（Generalization）
• 实现（Realization）
• 关联（Association）
• 聚合（Aggregation）
• 组合（Composition）
• 依赖（Dependency）

接下来逐一说明：

泛化

泛化关系就是类的继承，java 中对应 extends 关键字。

@startuml
Child --|> Parent
Parent2 <|-- Child2
@enduml

<|-- --|> 指定继承关系

实现

实现关系，对应 implements 关键字

@startuml
Plane ..|> Flyable
Flyable <|.. Plane
@enduml

..|>, <|.. ， 圆点表示虚线

依赖

依赖表示使用关系，java 中, 被依赖的对象/类, 以方法参数, 局部变量和静态方法调用的形式出现。比如, 厨师在烹饪的时候看了一眼菜谱, 厨师"使用"了菜谱, 照着它炒完菜后，这种使用关系就结束了(临时性).

@startuml
Chef ..> Recipe
@enduml

关联

关联关系，表示"拥有"。 相比依赖关系的临时性和单向性，关联关系具有长期性、平等性(可双向)，所以关联表示的关系比依赖更强。比如现实生活中的夫妻, 师生等关系。长期存在并且是相互的关系。 此外关联可以表示一对一，一对多，多对一，多对多等各种关系。

@startuml
Address <-- Husband
Husband <--> Wife
Husband2 -- Wife2
@enduml

因为比依赖关系更强, 所以是实线+箭头。 双向关联可以省略箭头。

后面两种关系 “聚合” 和 “组合”，都属于关联关系， 用来表示关联关系中整体与部分的关系。java 中 一个 Class 与其成员变量 Class 类型之间就是这种整体与部分的关联关系。

聚合

聚合关系相对于组合弱一些，整体与部分是可分离的。 比如部门与员工，部门有许多员工，员工离职了部门仍然存在，不受影响。反之部门解散了，员工可以去其他部门(整体与部分可分离)

@startuml
Department o-- Employee
@enduml

o 表示空心菱形

组合

组合关系中，整体与部分是不可分离的，整体与部分的生命周期保持一致，少了对方自己的存在无意义。例如人体是有四肢组成的，四肢不能脱离人体存在，人体少了四肢也难言完整

@startuml
Body "1" *-- "2" Arm
Body "1" *-- "2" Leg
@enduml

* 表示实心菱形

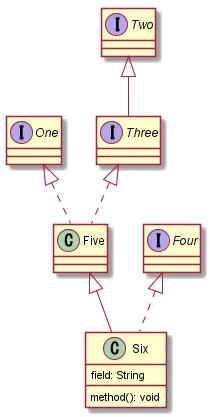

综合运用

@startuml
interface One
interface Two
interface Three extends Two
interface Four
class Five implements One, Three
class Six extends Five implements Four {
    field: String
    method(): void
}
@enduml

五、运用细节

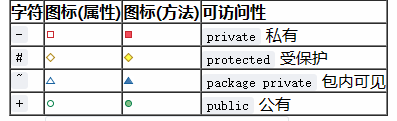

5.1 权限字符

5.2 包 pacakge

通过关键词 package 声明包，同时可选的来声明对应的背景色（通过使用 html 色彩代码或名称）

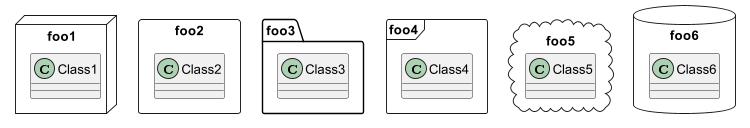

通过以下的命令来设置默认样式 : skinparam packageStyle,或者对包使用对应的模板:

@startuml
scale 750 width
package foo1 <<Node>> {
  class Class1
}

package foo2 <<Rectangle>> {
  class Class2
}

package foo3 <<Folder>> {
  class Class3
}

package foo4 <<Frame>> {
  class Class4
}

package foo5 <<Cloud>> {
  class Class5
}

package foo6 <<Database>> {
  class Class6
}

@enduml

@startuml

skinparam packageStyle rectangle

package foo1.foo2 {
}

package foo1.foo2.foo3 {
  class Object
}

@enduml

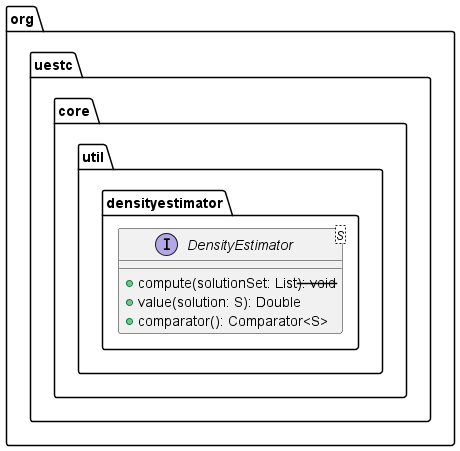

@startuml

package org.uestc.core.util.densityestimator {
    interface DensityEstimator<S> {
      + compute(solutionSet: List<S>): void
      + value(solution: S): Double
      + comparator(): Comparator<S>
    }
}

@enduml

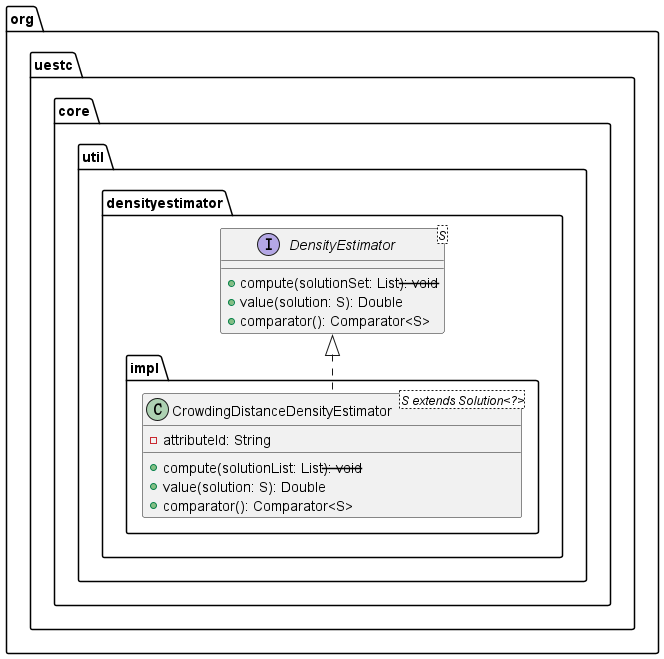

@startuml

package org.uestc.core.util.densityestimator {
    interface DensityEstimator<S> {
      + compute(solutionSet: List<S>): void
      + value(solution: S): Double
      + comparator(): Comparator<S>
    }
}

package org.uestc.core.util.densityestimator.impl {
    class CrowdingDistanceDensityEstimator<S extends Solution<?>> {
      - attributeId: String
      + compute(solutionList: List<S>): void
      + value(solution: S): Double
      + comparator(): Comparator<S>
    }

	' 继承用 extends
    class CrowdingDistanceDensityEstimator implements org.uestc.core.util.densityestimator.DensityEstimator
}


@enduml

5.3 备注和版本

使用 note left of , note right of , note top of , note bottom of 这些关键字来添加备注

还可以在类的声明末尾使用 note left, note right,note top, note bottom 来添加

此外，单独用 note 这个关键字也是可以的，使用 .. 符号可以作出一条连接它与其它对象的虚线。

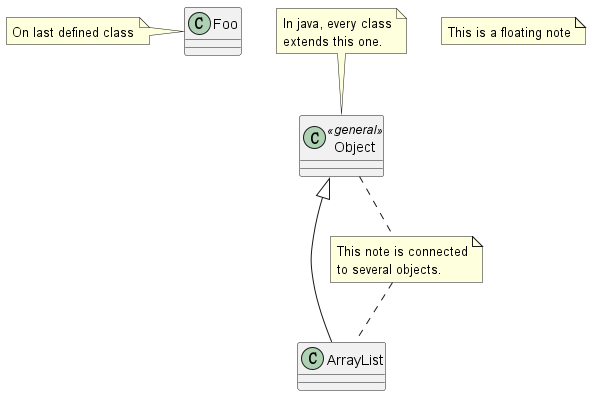

@startuml
class Object << general >>
Object <|--- ArrayList

note top of Object : In java, every class\nextends this one.

note "This is a floating note" as N1
note "This note is connected\nto several objects." as N2
Object .. N2
N2 .. ArrayList

class Foo
note left: On last defined class

@enduml

注释属性或方法

@startuml
class A {
{static} int counter
+void {abstract} start(int timeout)
}
note left of A::counter
  该成员已注释
end note
note right of A::start
  在 UML 注释了此方法
end note
@enduml

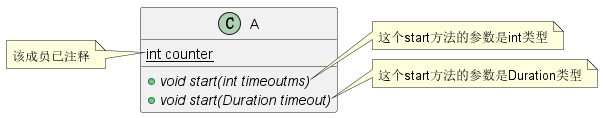

给同名方法注释

@startuml
class A {
{static} int counter
+void {abstract} start(int timeoutms)
+void {abstract} start(Duration timeout)
}
note left of A::counter
  该成员已注释
end note
note right of A::"start(int timeoutms)"
  这个start方法的参数是int类型
end note
note right of A::"start(Duration timeout)"
  这个start方法的参数是Duration类型
end note
@enduml
