STM32单片机数据手册获取和最小系统

学会查看数据手册

数据手册的获取：

1. ST中文社区网：意法半导体STM32/STM8技术社区 - 提供最新的ST资讯和技术交流 (stmcu.org.cn)

2. ST官网：世意法官网 (st.com)

如何看数据手册

• 拿到数据手册之后，先看手册的适用范围，适用于那个单片机。

• 找到订货代码章节，可以了解你的单片机的封装，引脚数，FLASH大小等信息。

• 看介绍章节，可以找到单片机的SRAM，资源有哪些，晶振大小等参数

• 最重要的是看引脚定义，包括引脚默认功能，复用功能和重定义，以及该引脚能不能容忍5V电压等参数，这些参数至关重要。

引脚大致分为5类：电源引脚，晶振引脚，复位引脚，BOOT引脚，GPIO引脚

电源引脚：VSS/VDD VSSA/VDDA VREF+/VREF- VBAT

晶振引脚：OSC-...

下载引脚：

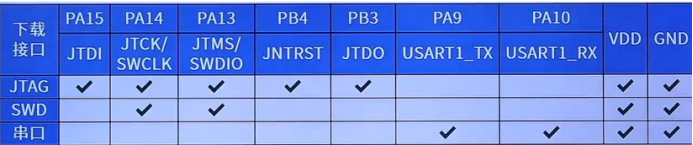

JTAG和SWD用哪个和对应的寄存器设置有关，通过寄存器设置可以禁止/启动SWD/JTAG下载方式

• 电气特性也要看：包括引脚的最大/小允许电压和输入输出电流

芯片实物引脚如何和原理图引脚标号相对应：

LQFP封装：芯片凹点逆时针看依次是1，2，3...

BGA封装：将芯片凹点对准原理图第一个点即可，其他引脚与原理图引脚编号一一对应。

最小系统

使得MCU正常工作的最小组成单元（包括电源电路，复位电路，启动电路，下载调试电路，晶振电路）

部分单片机最小电路对应的引脚名称

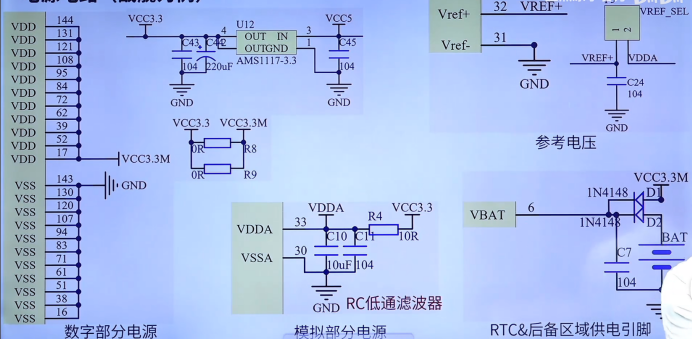

电源电路：

分为四部分

1. 数字电源：给芯片数字部分供电。至于为什么有许多对数字电源，主要是因为单片机外设较多，为了设计芯片方便和各个外设更好的供电。

2. 模拟电源，给芯片模拟部分供电。

3. 参考电源：有的单片机上可能会没有，主要是给单片机内部ADC/DAC提供参考电压

4. VBAT：给RTC和后备区域供电，一般使用3V的纽扣电池供电。保证单片机断电之后后备区域寄存器里的数据不丢失和RTC时钟依旧工作。

复位

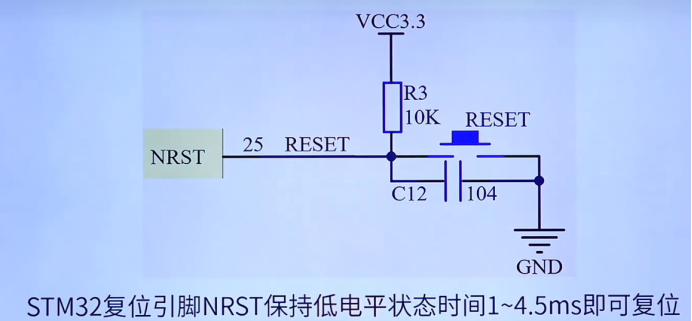

1. 上电复位：单片机上电一瞬间，电容相当于短路，NRST接地复位。待待电容充满电之后，RESET变成高电平，此时开始工作。

2. 按键复位：按键按下，电容被短路，NRSET接地复位。

启动

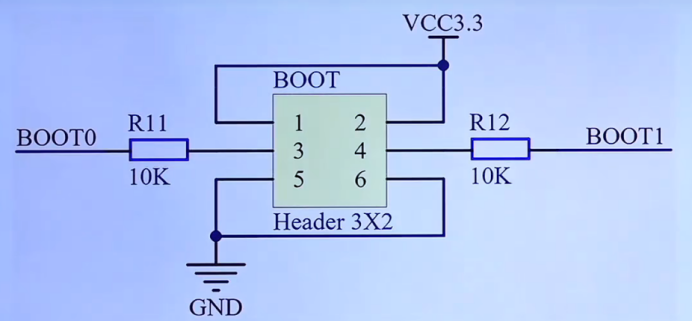

BOOT0和BOOT1引脚可以通过跳线帽接3V3或者地，从而选择不同的启动方式。

晶振

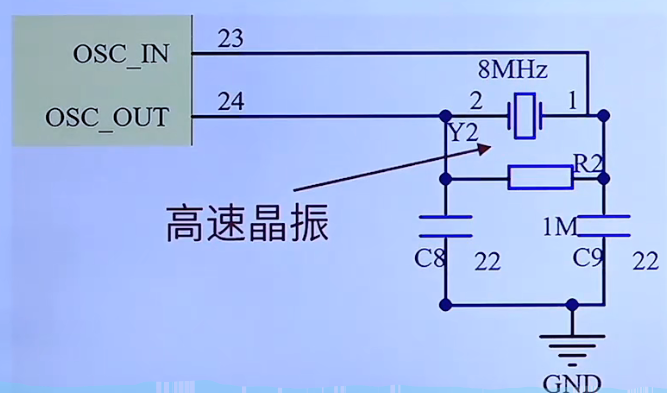

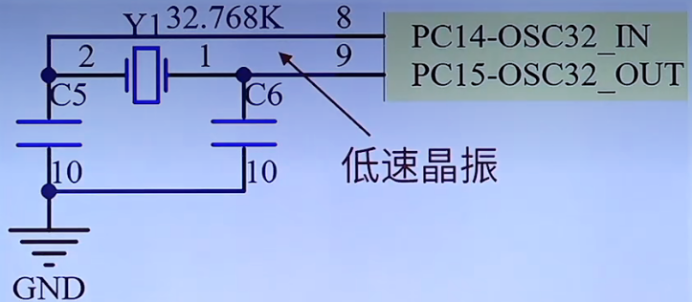

针对F1/F4单片机，低速外部晶振选用32.768K，高速外部晶振选用8M（芯片数据手册上会给一个范围，只要晶振频率在这个范围内就可以）

下载调试

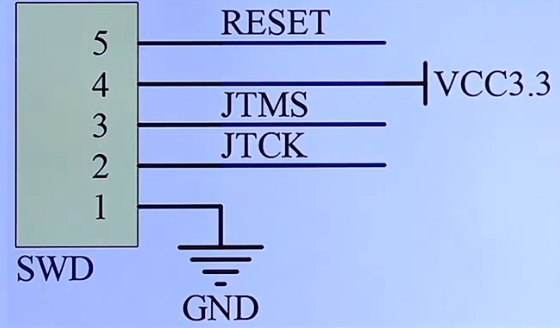

下载调试大部分单片机都支持SWD和JATG下载调试，出去电源引脚，SWD只需要两个引脚即可，JATG需要5个。SWD和JATG都可以下载，调试程序。还有串口下载程序，但是串口不支持调试程序。

IO分配原则

优先分配特定引脚（USART,IIC,SPI等），再分配普通端口（LED,KEY），最后依据PCB等对原理图引脚微调。
