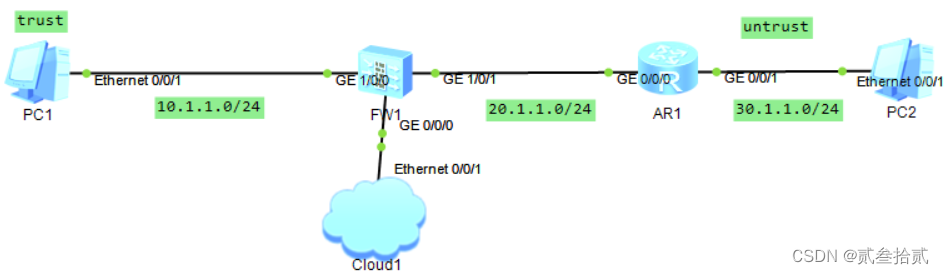

实验拓扑如下:
要求:通过防火墙实现 trust 区域能够访问 untrust 区域。

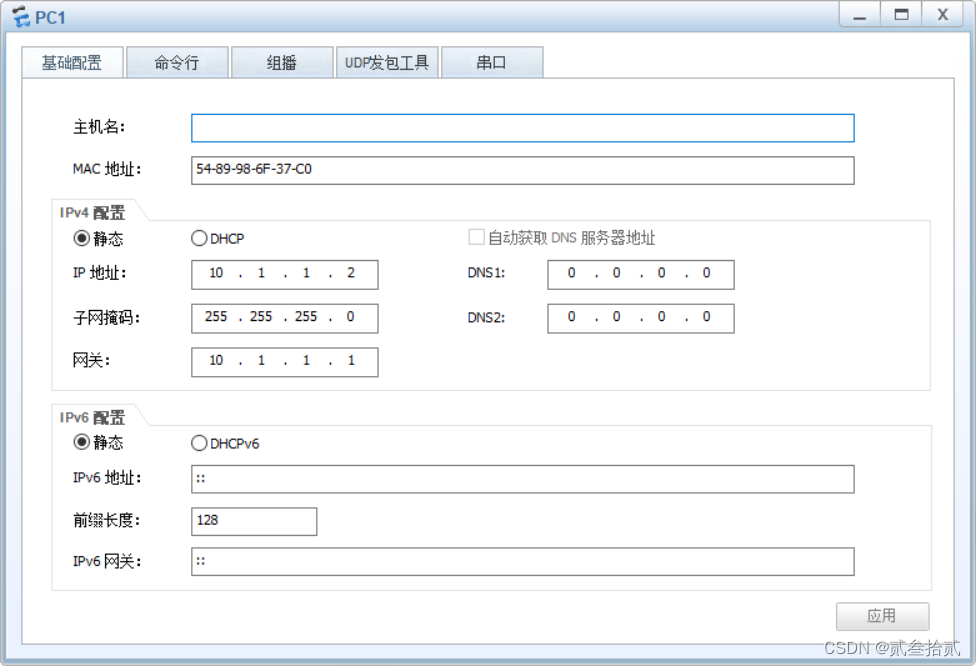

给 PC1、R1、PC2配置IP地址,并在路由器上添加到达 10.1.1.0/24 网段的路由。

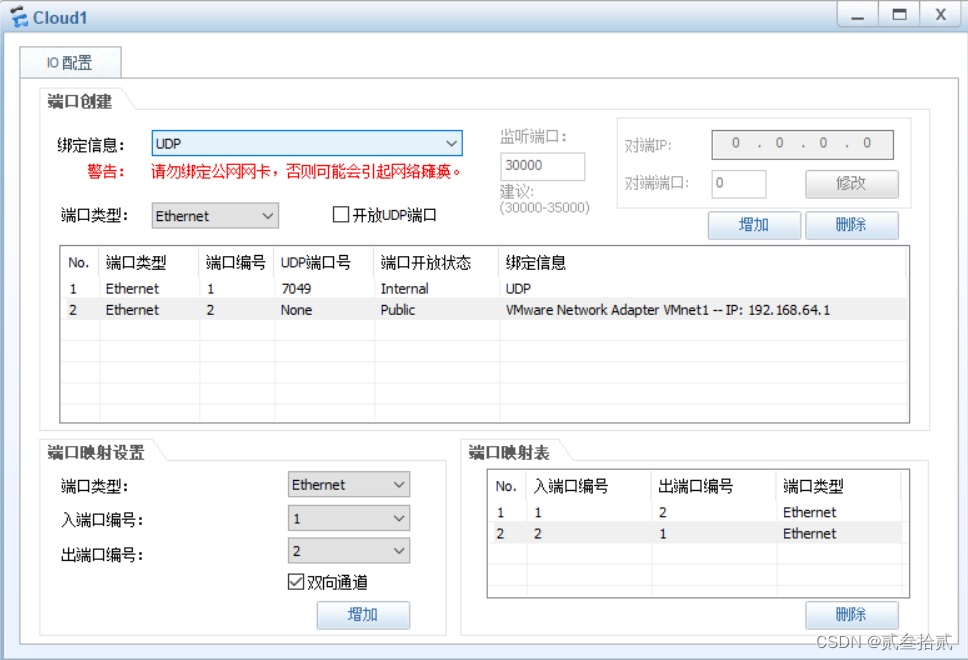

通过云设备进入防火墙的图形化配置界面,首先配置云设备,添加一个UDP端口和一个虚拟网卡,虚拟网卡尽量使用虚拟机网卡。添加完成后做端口映射,勾选双向通道,增加即可。

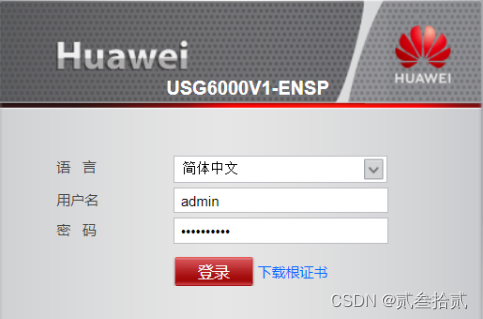

进入防火墙配置界面,输入账号密码,修改初始密码即可对防火墙进行配置。华为ensp默认账号:admin 密码:Admin@123
修改管理接口IP,防火墙的管理接口为 g0/0/0 接口,默认IP为192.168.0.1/24,将其修改为和云设备加载的虚拟网卡相同网段的IP,并开启接口服务。
[USG6000V1]int g0/0/0
[USG6000V1-GigabitEthernet0/0/0]ip add 192.168.64.10 24 —— 云设备加载的虚拟网卡IP为 192.168.64.1
[USG6000V1-GigabitEthernet0/0/0]service-manage all permit —— 开启接口服务
通过浏览器使用 g0/0/0 接口 IP 进入防火墙的web操作界面。使用修改后的用户名和密码进行登录。

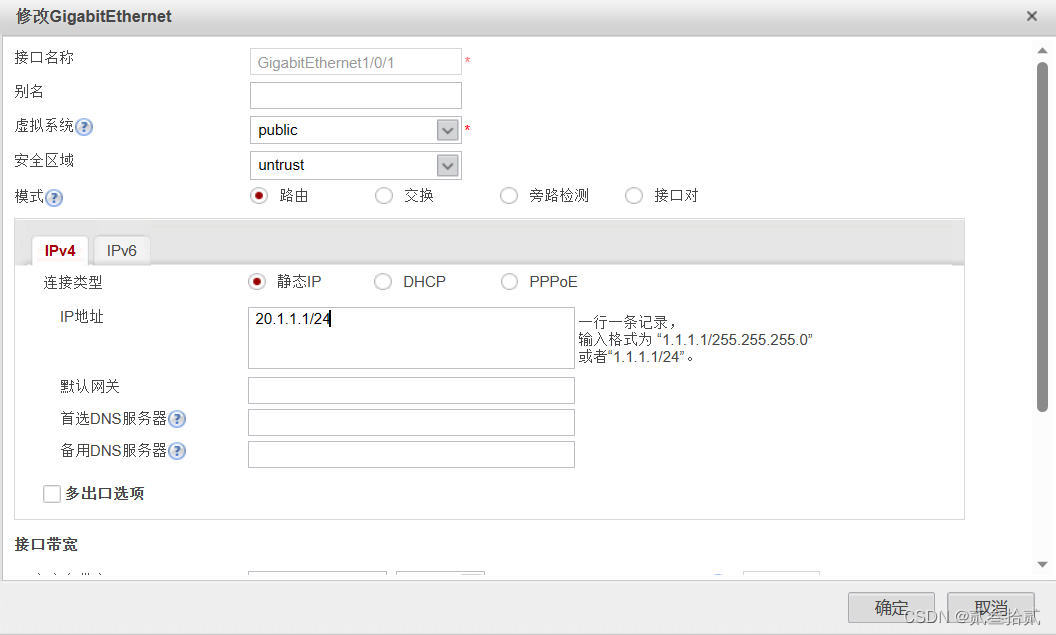

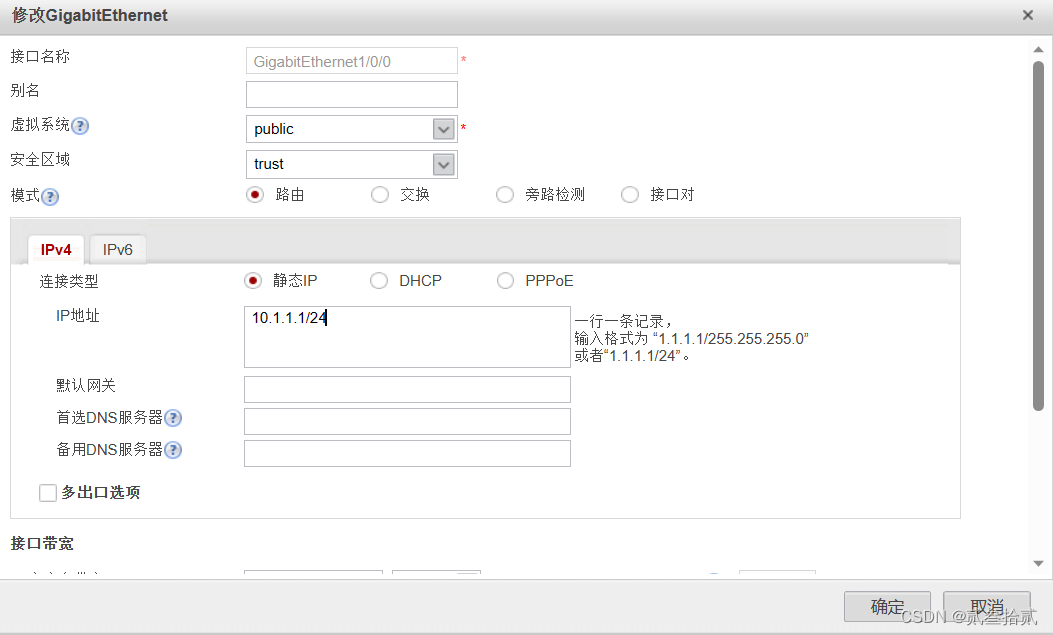

将接口划入拓扑中规划好的安全域,并按照地址规划给接口配置IP地址。

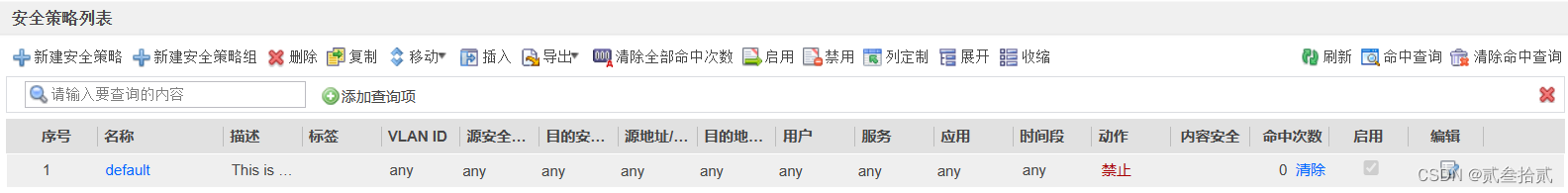

配置防火墙策略,放通 trust 到 untrust 区域的流量,因为防火墙默认禁止所有区域之间的通讯。默认策略如下:

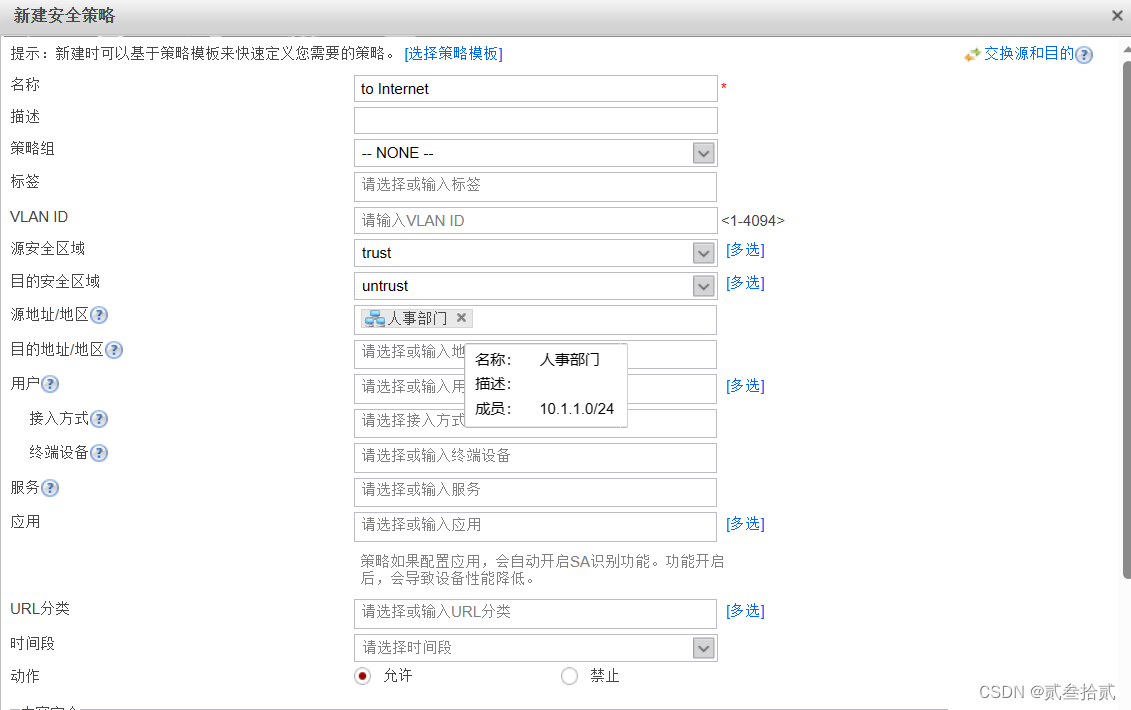

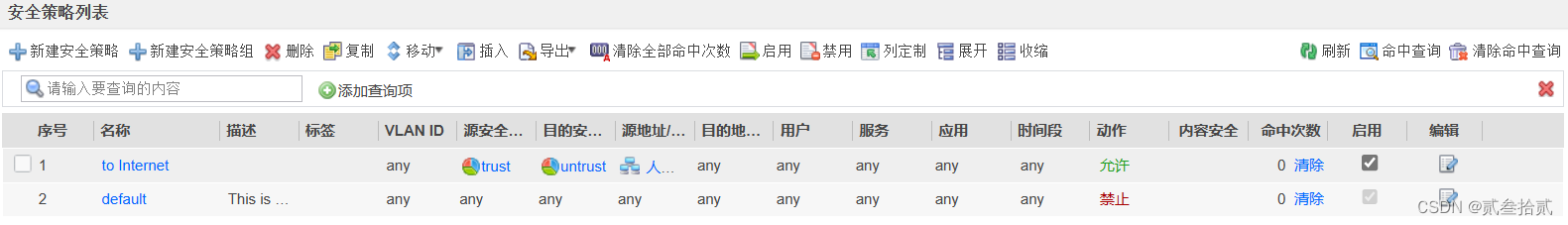

做策略:未填写默认为any。

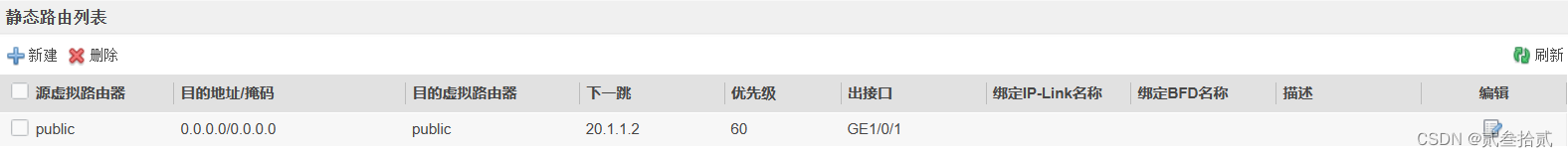

给防火墙添加到达 30.1.1.0/24 网段的路由。

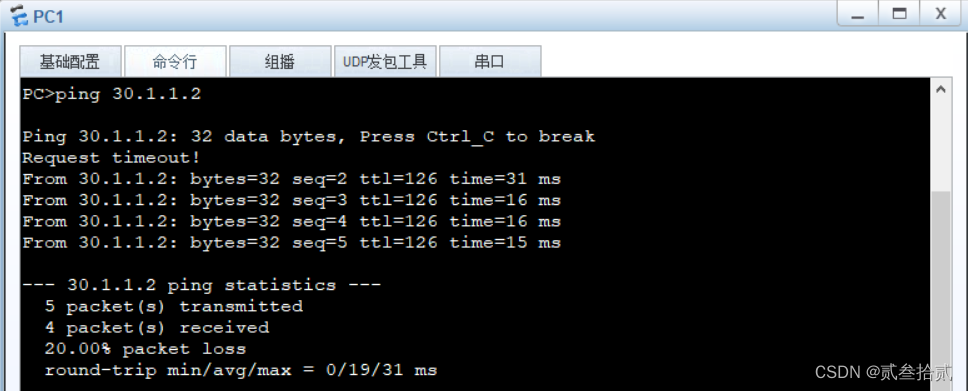

测试 trust 区域能否访问 untrust 区域,在 pc1 上ping pc2。

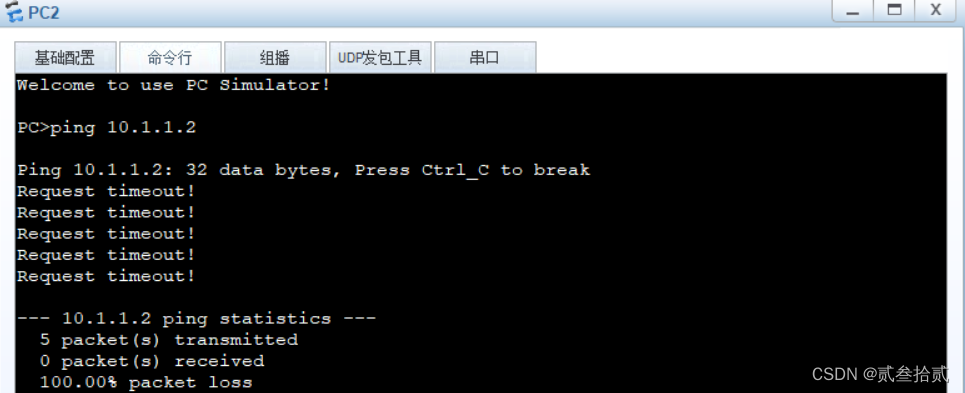

测试 untrust 区域能否访问 trust 区域,在 pc2 上ping pc1。
总结:在防火墙上做策略时只放通了源安全区域为 trust,目标安全区域为 untrust 的流量,因此 trust 区域能够成功访问 untrust 区域,但 untrust 区域无法访问 trust 区域,实现了对流量的控制。
