前言

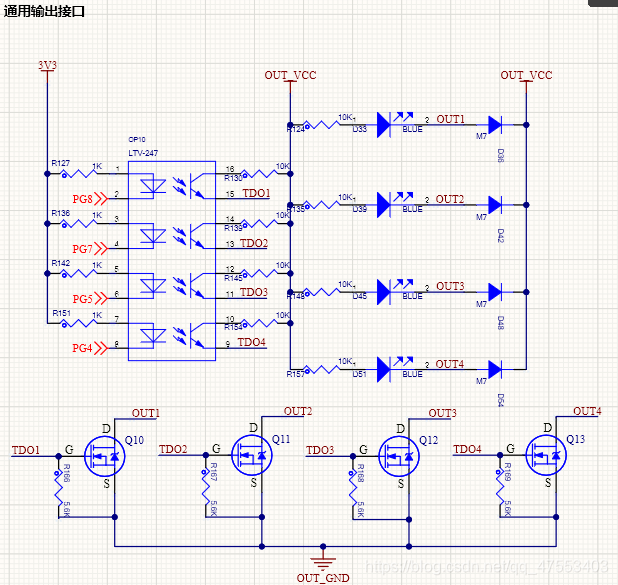

在工业环境中，基于 STM32 单片机的 IO 输出电路设计，需要实现控制较大功率设备，例如继电器、电磁阀等。本设计采用光耦隔离、MOSFET 驱动以及多种保护机制，确保电路在高可靠性和稳定性下运行。本文将结合具体的电路原理图，对该设计进行深入解析，并提供在工业环境中的实际应用场景

一、电路设计解析

1. 总体设计结构

该设计采用模块化结构，主要分为以下几个部分：

1. 光耦隔离模块：使用 LTV-247 光耦隔离单片机信号与输出驱动电路，提升抗干扰能力
2. MOSFET 驱动模块：通过 N 沟道 MOSFET（如 Q10、Q11）实现大功率负载驱动
3. 保护电路模块：包括续流二极管（如 M7）、限流电阻（如 R137）、上拉电阻（如 10kΩ）等，保护电路免受浪涌电流和反向电压损坏

2. 光耦隔离模块解析

• LTV-247 光耦作用：

  1. 将 STM32 单片机的输出信号与驱动电路隔离，避免高电压或干扰信号反向作用于单片机
  2. 提高 IO 信号的抗干扰能力，确保信号传输的可靠性

• 输入电阻（R127、R138）：

  • 每个光耦输入端串联一个 1kΩ 电阻，用于限制输入电流，保护光耦

• 输出电阻（R134、R137 等）：

  • 输出端接入 10kΩ 上拉电阻，确保光耦未导通时输出信号稳定

3. MOSFET 驱动模块解析

• MOSFET 驱动逻辑：

  • 光耦输出信号直接连接到 MOSFET 的栅极（G），通过光耦控制 MOSFET 的开关
  • 使用 N 沟道 MOSFET（如 Q10、Q11），在低电平信号触发时导通

• 负载驱动能力：

  • 该 MOSFET 驱动模块能够支持大电流负载（如继电器、电磁阀），其导通电阻低，发热量小，适合工业环境长时间运行

4. 保护电路模块解析

• 续流二极管（M7）：

  • 用于吸收电感性负载（如电磁阀）在关断时产生的反向电动势，保护 MOSFET 不受高压损坏

• 限流电阻（R137 等）：

  • 限制 MOSFET 栅极电流，避免因电流过大损坏光耦或 MOSFET

• 肖特基二极管（SS34）：

  • 在 OUT_GND 端加入肖特基二极管，用于反向电流保护，提升系统可靠性

二、关键元件选择与优化

1. 光耦选择：LTV-247

• 特点：

  1. 高速响应能力，适合工业环境中的高频控制
  2. 工作电压范围宽（3V 至 24V），与 STM32 信号兼容性好

• 优化建议：

  • 若需要更高抗干扰能力，可选择高速光耦（如 TLP521）

2. MOSFET 选择：Q10-Q13

• 推荐型号：IRLZ44N 或其他 N 沟道低导通电阻 MOSFET

• 特点：

  1. 导通电阻低（mΩ 级），发热小
  2. 最大电流承载能力高（可达 30A），适合驱动大功率负载

• 优化建议：

  • 对于更高功率需求，可并联多个 MOSFET，均分电流

3. 续流二极管选择：M7

• 特点：

  1. 快速恢复时间短，适合高频切换
  2. 反向耐压高（1000V），能有效吸收感性负载产生的高压尖峰

• 优化建议：

  • 对于高频驱动负载，可改用快恢复二极管（如 FR107）

三、常见问题与解决方案

1. 信号干扰问题

• 问题：

  • 工业环境中电磁干扰较强，可能导致光耦误触发

• 解决方案：

  1. 在光耦输入端增加滤波电容（如 0.1μF）
  2. 使用屏蔽电缆传输信号，减少外界干扰

2. MOSFET 发热问题

• 问题：

  • MOSFET 在大电流下可能发热过高，影响系统稳定性

• 解决方案：

  1. 增加散热片或强制风冷，提升散热效果
  2. 优化 PCB 布局，确保 MOSFET 引脚与散热铜箔充分接触

3. 负载短路问题

• 问题：

  • 若负载短路，可能导致 MOSFET 损坏

• 解决方案：

  1. 在负载前端增加保险丝或电子熔断器
  2. 增加过流检测电路，实时监测负载状态

四、实际应用案例

1. 驱动继电器

• 应用场景：
  • 用于控制工业设备的开关，如电机启动、加热器控制
• 特点：
  • 驱动电流较小（一般 < 500mA），但需要可靠的开关控制

2. 驱动电磁阀

• 应用场景：
  • 用于工业流体控制系统，如液压阀、气动阀
• 特点：
  • 驱动电流较大（1A 至 3A），需要快速响应能力

五、总结

本文详细解析了基于 STM32 单片机的 IO 输出电路设计，涵盖光耦隔离、MOSFET 驱动、负载保护等核心模块。通过该电路，开发者能够在工业环境中实现对继电器、电磁阀等高功率设备的稳定控制

该设计经过工业场景验证，具有高可靠性、低成本和良好的扩展性，非常适合中小型工业控制系统。如果有更复杂的应用需求或改进建议，欢迎留言讨论！
