深入解析RS485电路设计及其工业应用

深入解析RS485电路设计及其工业应用

前言

RS485是一种被广泛应用于工业自动化、楼宇控制、智能家居和其他需要高抗干扰能力和长距离通讯的场景的通讯协议。本文将从技术设计的角度出发，结合实际应用需求，详细分析RS485电路设计中的关键点及其优化方法。通过更深入的案例研究，我们还将探讨其在现代工业物联网中的作用

一、RS485的基本特性与应用场景

1. RS485的基本特性

RS485是一种差分信号传输标准，其主要特性包括：

差分信号抗干扰能力强：
- RS485使用差分传输方式，通过 A/B 两条信号线传输信号，能够有效抵消共模噪声干扰，因此适合工业复杂环境
长距离通讯：
- 在较低的波特率下（如 9600 bps），通讯距离可达1200米，适合远程控制或分布式数据采集
多节点支持：
- 理论上支持多达32个节点同时连接，可扩展性强，对于复杂系统来说是理想的选择
半双工通讯：
- RS485通常工作于半双工模式，需通过收发切换机制控制信号方向
低成本高可靠性：
- 相比以太网或无线通讯，RS485的硬件成本低，且系统设计简单，适用于资源受限的设备

2. 应用场景

RS485的特性使其广泛应用于以下场景：

工业自动化：PLC、传感器与执行器之间的通讯
智能电网设备：电表、变电站设备之间的数据交互
安防监控系统：例如远程摄像头的控制信号传输
楼宇控制：暖通空调、照明控制以及电梯管理
分布式数据采集系统：在分布式系统中，用于采集和上传环境监控数据
工业物联网（IIoT）：支持工业设备接入云端并实现远程监控

二、典型RS485电路设计剖析

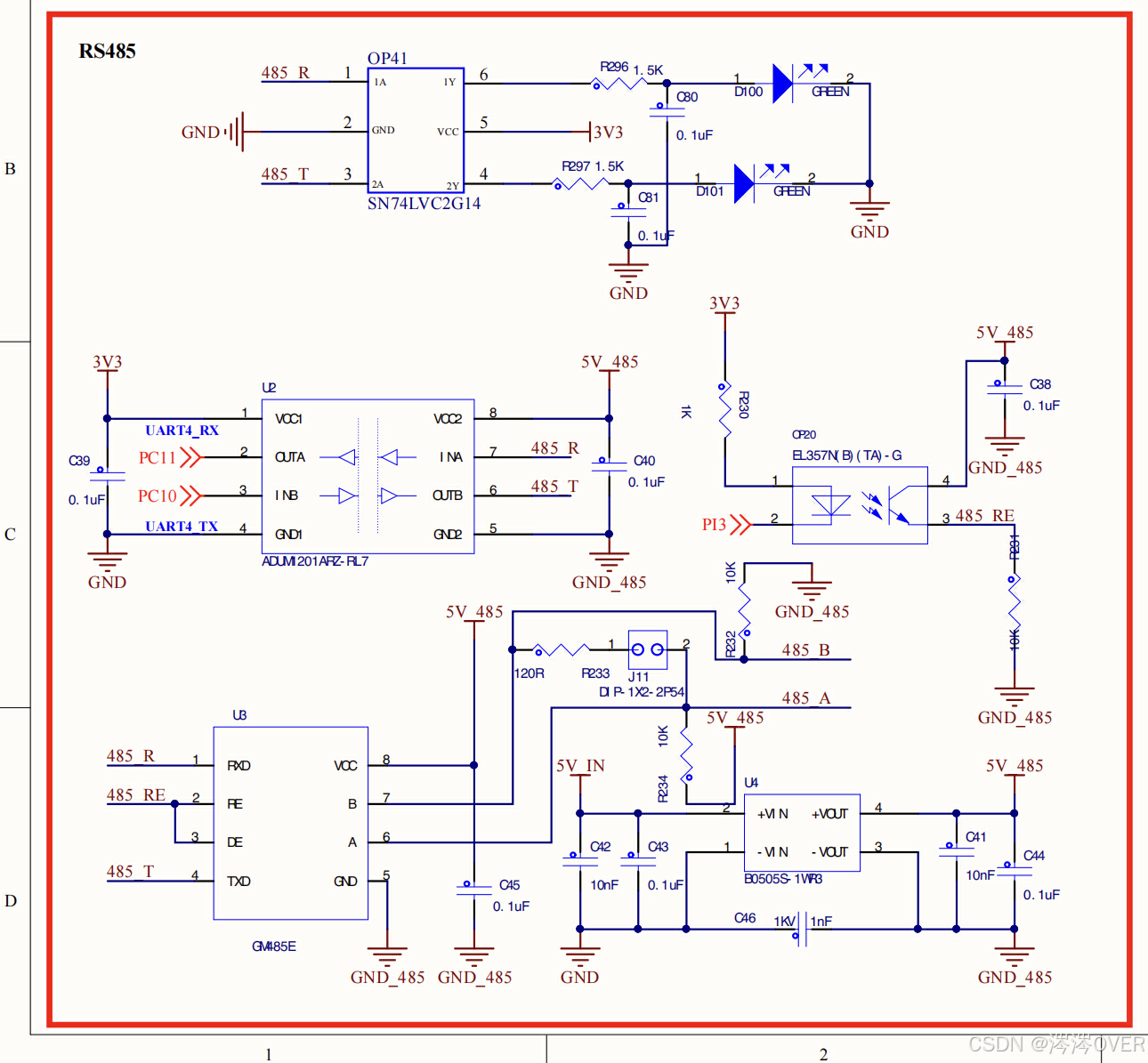

下面是一个典型的RS485电路设计示例，结合实际电路分析其设计合理性与优化点

Rs485BlogPost

1. 电路组成模块

1.1 信号隔离模块

使用光耦（如 EL357N）或数字隔离器（如 ADUM201）实现主控单元与RS485总线的信号隔离
设计优势：
1. 提高系统抗干扰能力，尤其是在工业环境中
2. 防止因总线故障引起的主控单元损坏
优化建议：
1. 隔离间距应符合安规要求（如至少5mm）
2. 根据通讯速率需求选择合适的隔离器件，避免信号延迟
3. 注意隔离电源的布置，避免因共地问题影响信号完整性

1.2 收发切换模块

RS485使用半双工模式，需要通过 DE（驱动使能）和 RE（接收使能）引脚切换收发状态
设计优化：
- 若控制逻辑复杂，可选择自动切换的RS485收发芯片（如 MAX485 自动模式），简化设计
- 可结合单片机定时器中断实现更精确的收发控制，避免信号冲突

1.3 信号终端匹配模块

终端电阻（一般为120Ω）用于抑制信号反射，保证信号完整性
设计建议：
- 可通过DIP开关手动选择是否启用终端电阻，灵活适应不同布线长度
- 在布线超过100米的情况下，可在中间节点加入中继器，降低反射和信号衰减

1.4 ESD保护模块

TVS管或静电保护二极管（如 SMBJ05CA）用于保护通信线路免受静电或浪涌电压的干扰
优化建议：
- 确保 TVS 管的反应速度和功率能够满足实际环境中的静电和浪涌需求
- 对于更恶劣的环境，可增加共模电感以进一步增强抗干扰能力

1.5 电源滤波模块

在隔离电源模块输出端添加电容滤波（如 10μF + 0.1μF 并联），用于抑制高频噪声
设计优化：
- 确保滤波电容靠近电源模块的引脚，避免信号干扰
- 根据实际功耗需求选择隔离电源模块的输出功率

三、实际电路设计的合理性分析

以某实际RS485电路设计为例，逐步分析其合理性：

1. 隔离设计

使用 ADUM201 实现信号隔离，其双向传输能力满足 RS485 通讯需求
优点：抗干扰能力强，适用于工业场景
优化：若存在高压环境，应增加隔离通道的爬电距离，避免高压击穿

2. ESD保护

在 RS485 总线引脚（A/B）两端接入 TVS 二极管，能有效抑制浪涌电压
优化：根据实际环境的静电等级选择合适的 TVS 管（如 600W 或更高）

3. 收发控制

DE 和 RE 引脚通过单片机 GPIO 控制
优化：为简化代码逻辑，建议使用具备自动收发切换功能的芯片
- 如果使用单片机控制，可以设计超时机制，防止收发切换异常导致总线死锁

4. 电源设计

隔离电源模块使用5V供电，输出稳定性较好
优化：增加电解电容用于低频纹波滤波，确保电源稳定
在复杂场景中，可考虑为每个模块单独供电，避免不同模块间干扰

四、RS485的性能优化及常见问题解决方案

1. 如何优化通讯距离和速率

问题：距离和速率成反比
解决方案：
1. 降低波特率（如从 115200 降至 9600）
2. 使用高质量的屏蔽双绞线，减少信号衰减
3. 在布线中避免长时间平行电源线
4. 在超长距离场景中，加入RS485中继器增强信号

2. 总线上的设备数量过多

问题：设备数量超过芯片驱动能力
解决方案：
1. 使用RS485中继器扩展总线
2. 确保所有设备的负载总和不超过驱动芯片的最大负载能力（如 32 个标准负载）
3. 若设备数量较多，考虑使用主从分组方式管理

3. 如何应对信号干扰

问题：工业环境中噪声干扰导致数据错误
解决方案：
1. 使用差分信号的屏蔽电缆
2. 增加共模电感抑制电磁干扰
3. 在 PCB 布局中，确保信号线对称且走线尽量短
4. 对于极端环境，使用更高等级的抗噪芯片（如带有滤波功能的芯片）

五、上位机与RS485的通讯实现

在实际工程中，RS485通常与上位机通讯，上位机可以是PC或嵌入式系统。以下以C# WPF应用为例，展示如何实现与RS485的通讯：

1. 硬件连接

通过USB转RS485模块将上位机与RS485总线相连
注意：
- 确保USB转RS485模块的驱动已正确安装
- 使用质量可靠的转换模块，避免因设备兼容性问题引起通讯错误

2. WPF代码实现

using System.IO.Ports;

public class RS485Communication {
    private SerialPort serialPort;

    public RS485Communication(string portName, int baudRate) {
        serialPort = new SerialPort(portName, baudRate);
        serialPort.DataReceived += SerialPort_DataReceived;
        serialPort.Open();
    }

    private void SerialPort_DataReceived(object sender, SerialDataReceivedEventArgs e) {
        string data = serialPort.ReadExisting();
        Console.WriteLine($"Received: {data}");
    }

    public void SendData(string data) {
        serialPort.WriteLine(data);
    }

    public void Close() => serialPort.Close();
}
