SOLIDWORKS PDM—视图界面介绍

SOLIDWORKS产品数据管理 (PDM) 解决方案可帮助您控制设计数据，并且从本质上改进您的团队就产品开发进行管理和协作的方式。使用 SOLIDWORKS PDM Professional，您的团队能够：1. 安全地存储和索引设计数据以实现快速检索；2. 打消关于版本控制和数据丢失的顾虑；3. 与多个地点的组织内外部的人员就设计进行分享和协作；4创建电子化工作流程以便规范、管理和优化开发、文档审批和工程变更流程。

摘要：SOLIDWORKS PDM是嵌入在Windows资源管理器当中的，采用常见的复制粘贴等操作，能够让工程师更快的上手。

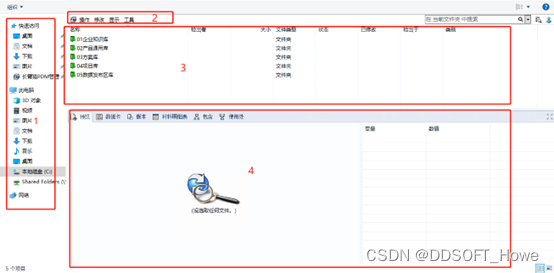

一、界面总览

PDM的视图界面大体可以分为以下四个部分：

1、导航窗格；

2、菜单栏；

3、视图列表；

4、视图选项卡；

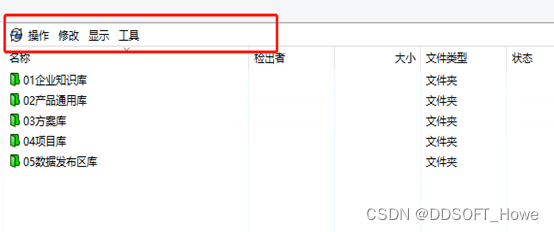

二、操作菜单

• 图标：转移到PDM根目录；
• 操作：执行检入、检出等操作；
• 修改：对所选文件进行状态更改；
• 显示：个性化定制视图显示布局；
• 工具：提供对PDM的访问权限以及复制树、更新参考引用；

三、视图选项卡

1、预览选项卡：选取文件时在预览选项卡中查看文件预览，且可查看该文件相关的属性值；

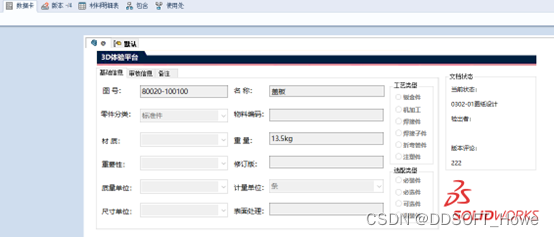

2、数据卡选项卡：显示选取文件夹/文件的数据信息（数据卡由管理员进行个性化布局配置）

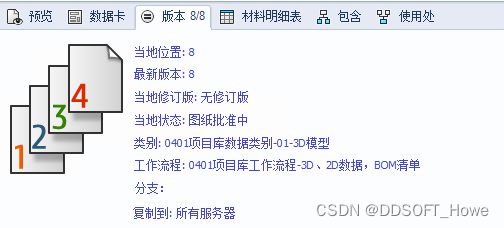

3、版本选项卡：列出有关所选文件的版本与状态信息；

当地位置：本地缓存中的文件版本

最新版本：库中文件的最新版本

当地修订版：本地缓存中的修订版

当地状态：文件所处流程节点

类别：文件所属类别

工作流程：文件所属工作流程

4、材料明细表选项卡：列出所选文件的材料明细表信息，其中包含名称、检出者、状态、类别等列信息；

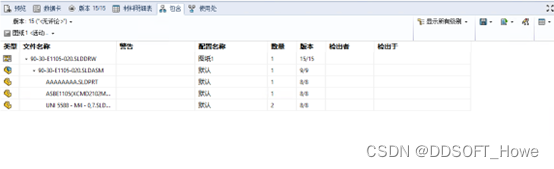

5、包含选项卡：列出所选文件的指定参考引用；

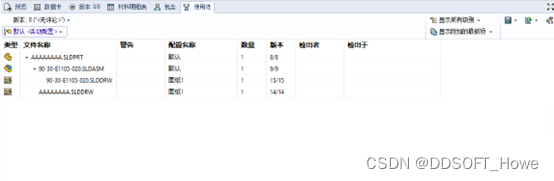

6、使用处选项卡：列出所选文件在哪里使用到，可选取要查看父文件的文件版本或显示所有版本；

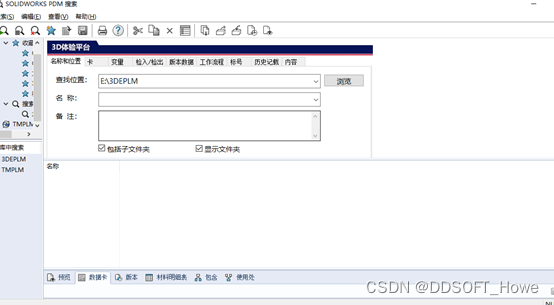

四、搜索界面：在 Windows 文件资源管理器中使用搜索视图直接显示文件和文件夹搜索。
