stm32中定时器配置和解释

自学留用

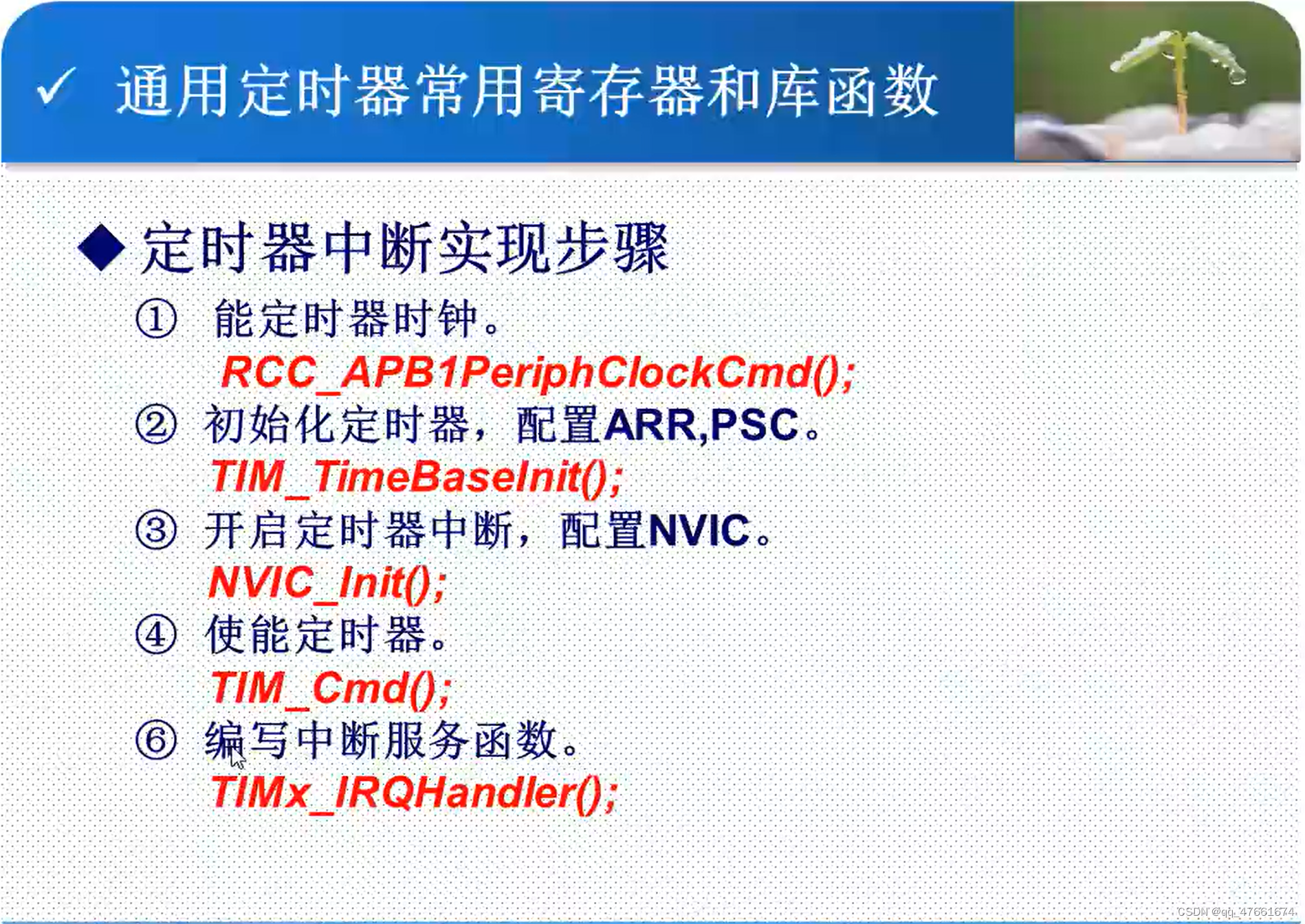

定时器中断实现步骤

void TIM3_Int_Init(u16 arr, u16 psc)
{
    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

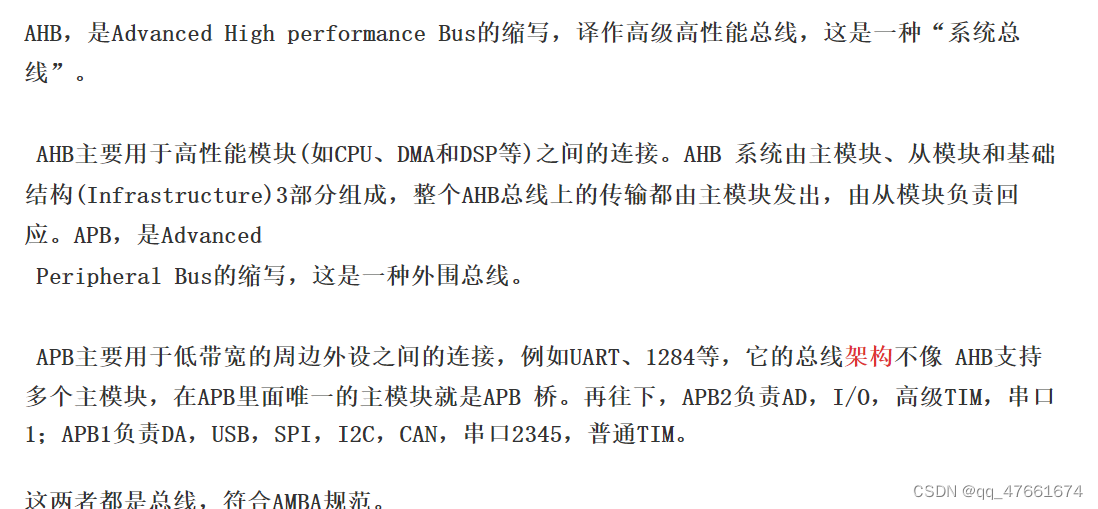

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);

    TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInitStructure.TIM_Period = arr;
    TIM_TimeBaseInitStructure.TIM_Prescaler = psc;

    TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);

    TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);
    TIM_Cmd(TIM3,ENABLE);

    NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;

    NVIC_Init(&NVIC_InitStructure);


}
void    TIM3_IRQHandler(void)
{
    if(TIM_GetITStatus(TIM3,TIM_IT_Update) == SET)
    {
        LED1 =! LED1;
    }
    TIM_ClearITPendingBit(TIM3,TIM_IT_Update);

}

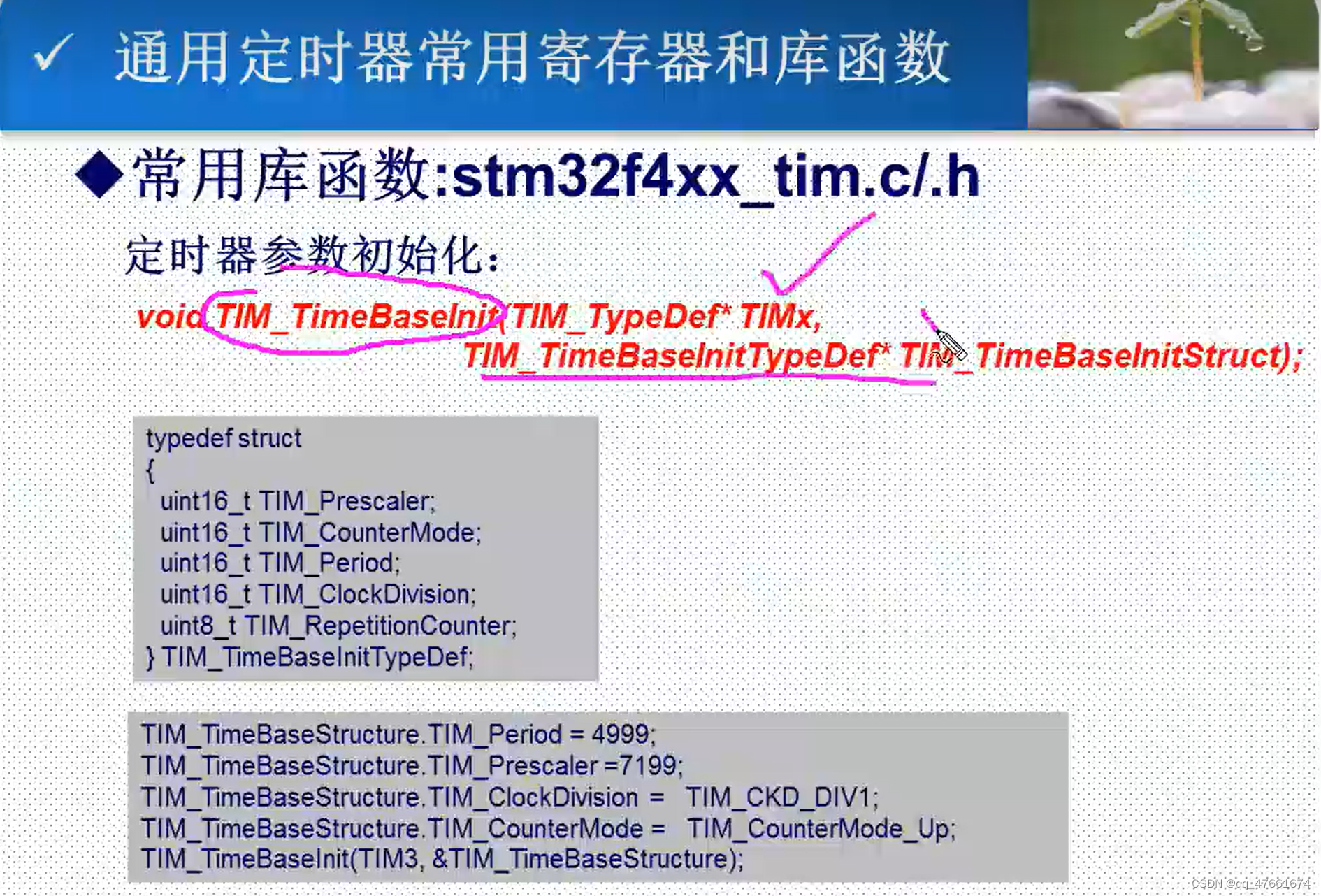

TIM_TimeBaseInitTypeDef配置

typedef struct

{

u16 TIM_Period;

u16 TIM_Prescaler;

u8 TIM_ClockDivision;

u16 TIM_CounterMode;

} TIM_TimeBaseInitTypeDef;

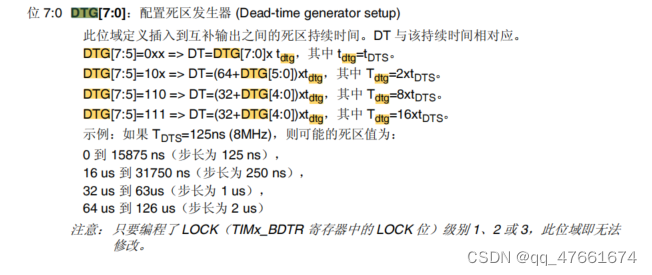

TDTS和TDTG解释

TDTS为系统时钟周期时长；

TDTG为系统周期时长乘以倍数，这个值用于计算最终死区时间，也叫作步长。

TDTG=TDTS*n

1.为什么需要分频器

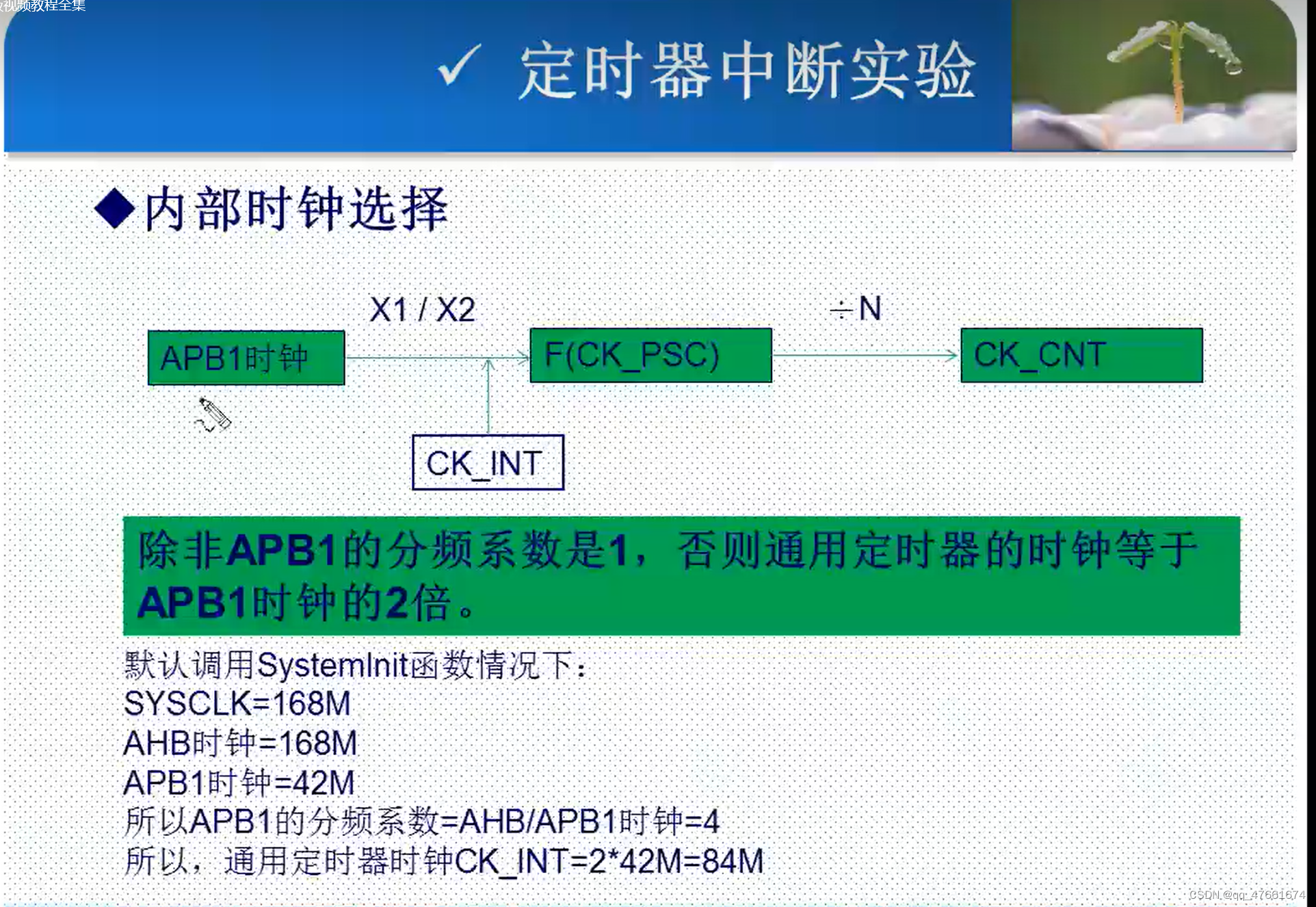

例如stm32f407中主频为168MHz，但是定时器为16位定时器（即0~65535）

分频之后

//对于168MHZ的频率，500ms中断一次，这两个参数设置如下：
TIM_Prescaler=16799;   //预分频值
TIM_Period=4999;    //下一个更新事件装入活动的自动重装载寄存器周期的值

   分频16799，用168000000/7200=10000Hz
   此时的周期就是1/10000=0.0001s
   500ms=0.0001s*5000次
   5000-1=4999次
   即通过4999次系统的运行，就是500ms

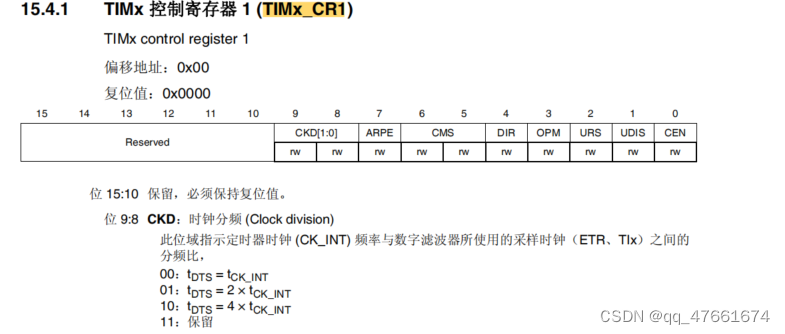

2.TIM_ClockDivision是什么，如何配置

tDTS为tCK_INT的时钟分频因子的倍数

不分割就是说明CK_INT=167/167=1MHz,那么fDTS=1MHZ,tDTS=1us，即分频系数为n，tTDS为tCK_INT的n倍。

常用于读取电平信号持续多长时间才是有效信号。

被采样频率应至少为采样频率的1/2。

3.TIM_OCInit()；和TIM_ICInit()；解释

TIM_OCInit()：用于初始化输出比较通道参数，如输出模式、极性、脉冲宽度等。

 TIM_ICInit()：用于初始化输入捕获通道参数，如输入捕获模式、捕获极性、滤波器设置等。

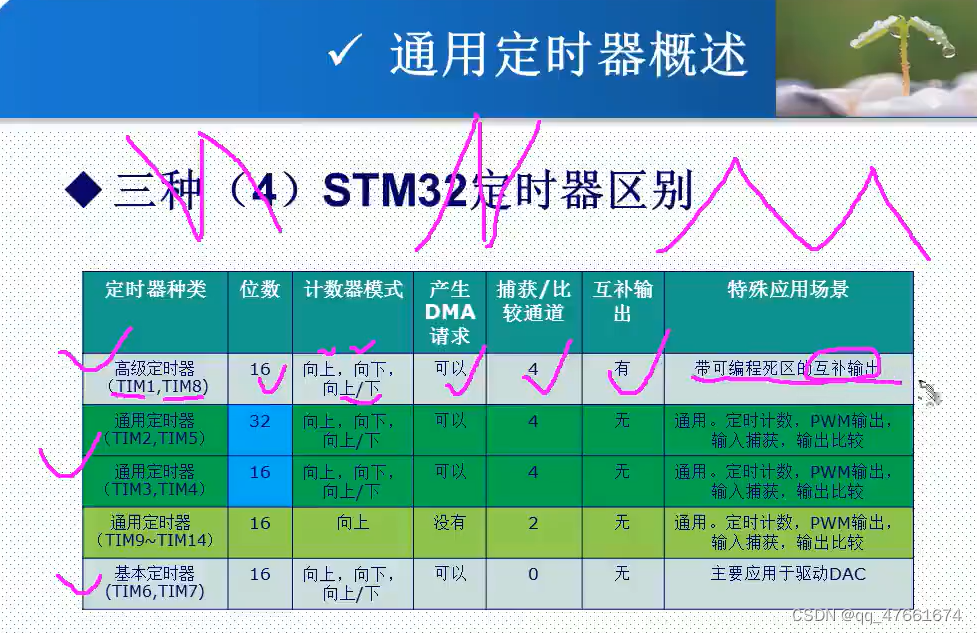

几种定时器介绍（高级定时器、通用定时器、基本定时器）

通用定时器内部结构图

溢出时间计算

常用定时器库函数
