特点基础介绍

懒得写，可以看这位大哥的基础介绍：https://blog.csdn.net/as480133937/article/details/112604303

注意事项

硬件连接一定记得输出口要用上拉电阻，要不然释放总线无法拉高。
供电方式：两种供电方式（官方文档，或者看上面老哥的文档）都可以，无所谓。
ds18b20的输入输出是一根线所以需要用到三态门来控制输入输出。如下

    wire                        dq_in;
    reg                         dq_out;
    reg                         dq_en;
    assign dq_in = (!dq_en)&dq;                              //高阻态，总线输入给到dq_in
    assign dq = (dq_en) ? dq_out : 1'bz;            //使能总线则输出，释放总线则为高阻

代码书写重点

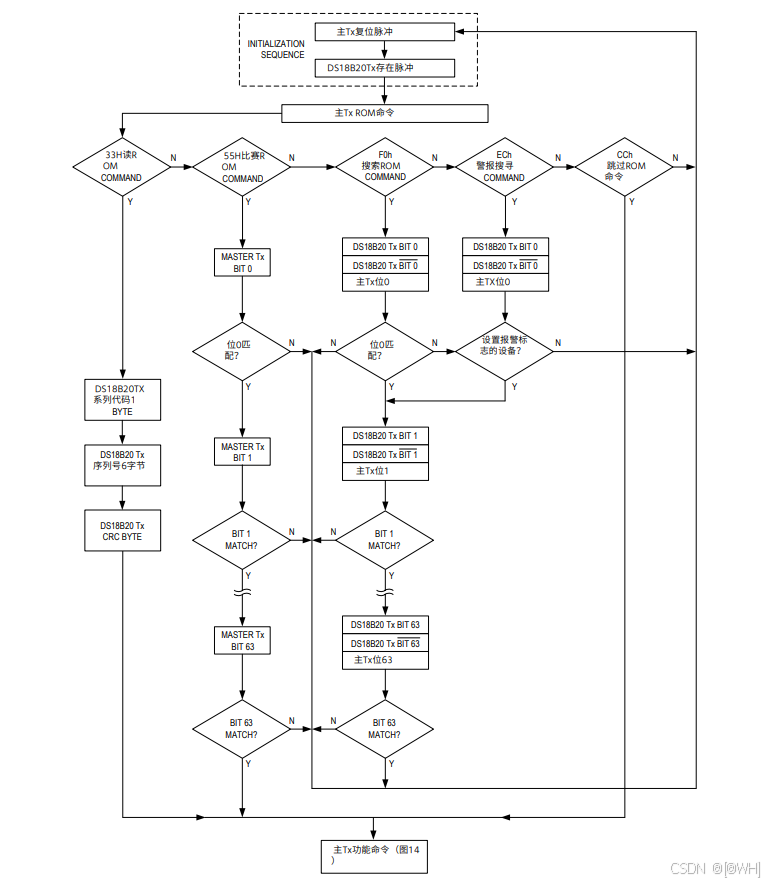

1. rom查询命令的流程
在这里插入图片描述
上图是官方文档中给出rom命令的使用流程，从图中总结出IDd读取的流程就是：
复位---->写rom[33h]命令---->读出ID，整体的步骤就这三步。

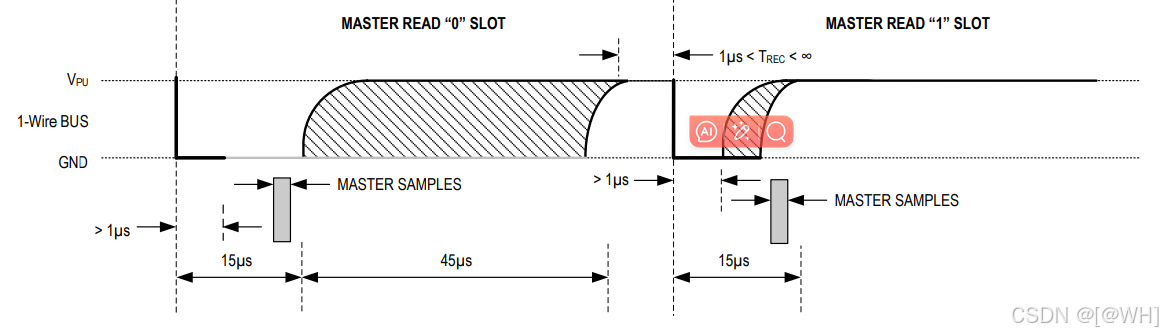

2. 复位、读写时序

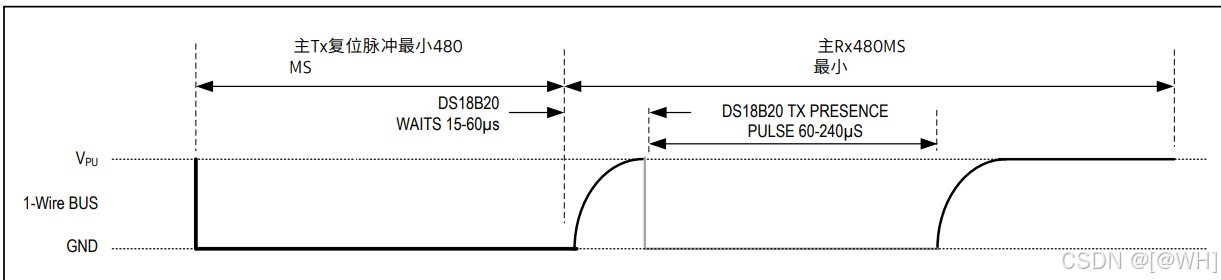

复位时序

上图是官方文档中的复位时序图，
其中前半部分是我们需要输出的复位信号，首先是使能总线dq_en=1,同时拉低总线dq_out=0，在文档中要求主机复位低电平必须大于480us,最大值没有说，但是适当的大于480us就可以。此时需要释放总线dq_en=0，在释放总线后上拉电阻会将总线拉高，ds18b20在检测到这个高电平时会等待15-60us后，将总线拉低60-240us，所以在释放总线15-60us后我们只需要检测输入信号dq_in是否为低电平（因为刚才已经释放总线了所以输出变输入了），只要是低电平就说明复位成功。复位代码如下

INIT_1  :   begin
                            if (t_cnt_us == T_INIT) begin
                                t_cnt_us <= 0;
                                flag_ack <= 0;
                            end
                            else begin
                                t_cnt_us <= t_cnt_us + 1'b1;
                                if (t_cnt_us <= 20'd499) begin
                                    dq_en <= 1;
                                    dq_out <= 0;
                                end
                                else begin
                                    dq_en <= 0;
                                    if (t_cnt_us == 20'd570 && !dq_in)
                                        flag_ack <= 1;
                                end
                            end
                        end

这个是我状态机的一部分，时序逻辑可以看出，我这边复位总共用了T_INIT=1000us，（拉低总线等待了500us,然后等待响应500us,两边只要都大于480us就可）。

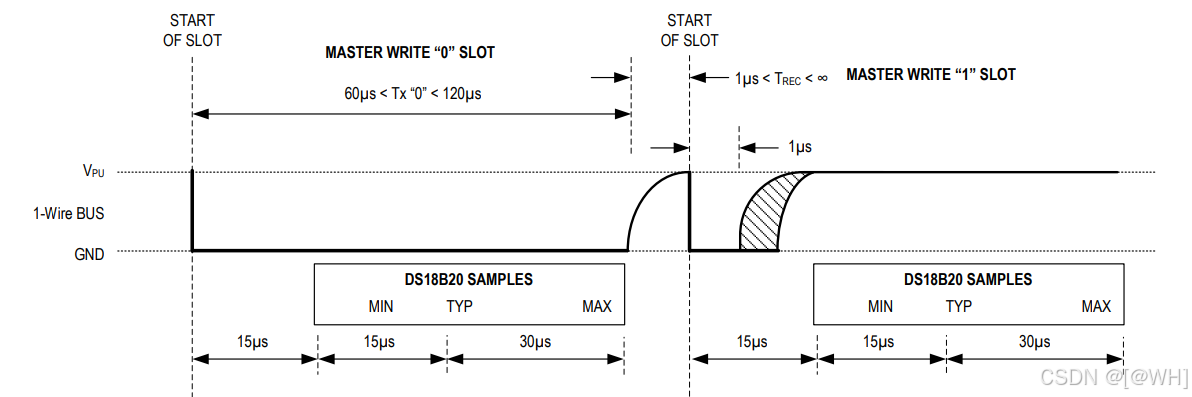

2. 写时序
在这里插入图片描述

写0和写1都要求持续时间必须大于60us小于120us，写0很简单，就是控制总线dq_en=1,拉低输出dq_out=0，然后维持时间控制在时序要求的那个范围就可以。写1，首先控制总线dq_en=1,拉低输出dq_out=0维持时间大于1us小于15us，然后释放总线dq_en=0。图中还显示在一次写完后必须释放总线dq_en=0，而且时间要大于1us。到此写0和写1的时序就可，代码如下

WR_CMD :   begin
                            if (t_cnt_us == 20'd69) begin
                                t_cnt_us <= 0;
                                dq_en <= 0;
                                if (bit_cnt == 7'd7)
                                    bit_cnt <= 0;
                                else
                                    bit_cnt <= bit_cnt + 1;
                            end
                            else begin
                                t_cnt_us <= t_cnt_us + 1;
                                if (t_cnt_us <= 1) begin                        //两次写的间隙释放总线，这里维持了2us
                                    dq_en <= 0;
                                    dq_out <= 0;
                                end
								else if (t_cnt_us <= 3 && t_cnt_us >= 2) begin		//写1需要先拉低总线1-15us，写0都是拉低，所以先拉低个2us
									dq_en <= 1;
									dq_out <= 0;
									end
                                else begin
                                    if (READ_ROM[bit_cnt] == 0) begin		//写0，拉低总线
                                        dq_en <= 1;
                                        dq_out <= 0;
                                    end
                                    else begin												//写1，已经拉低过总线所以这直接释放总线
                                        dq_en <= 0;
                                        dq_out <= 0;
                                    end
                                end
                            end
                        end
