1、选择路由器并连接

相关说明：

型号：AR2220
数量：两个
连接方式：自动链接

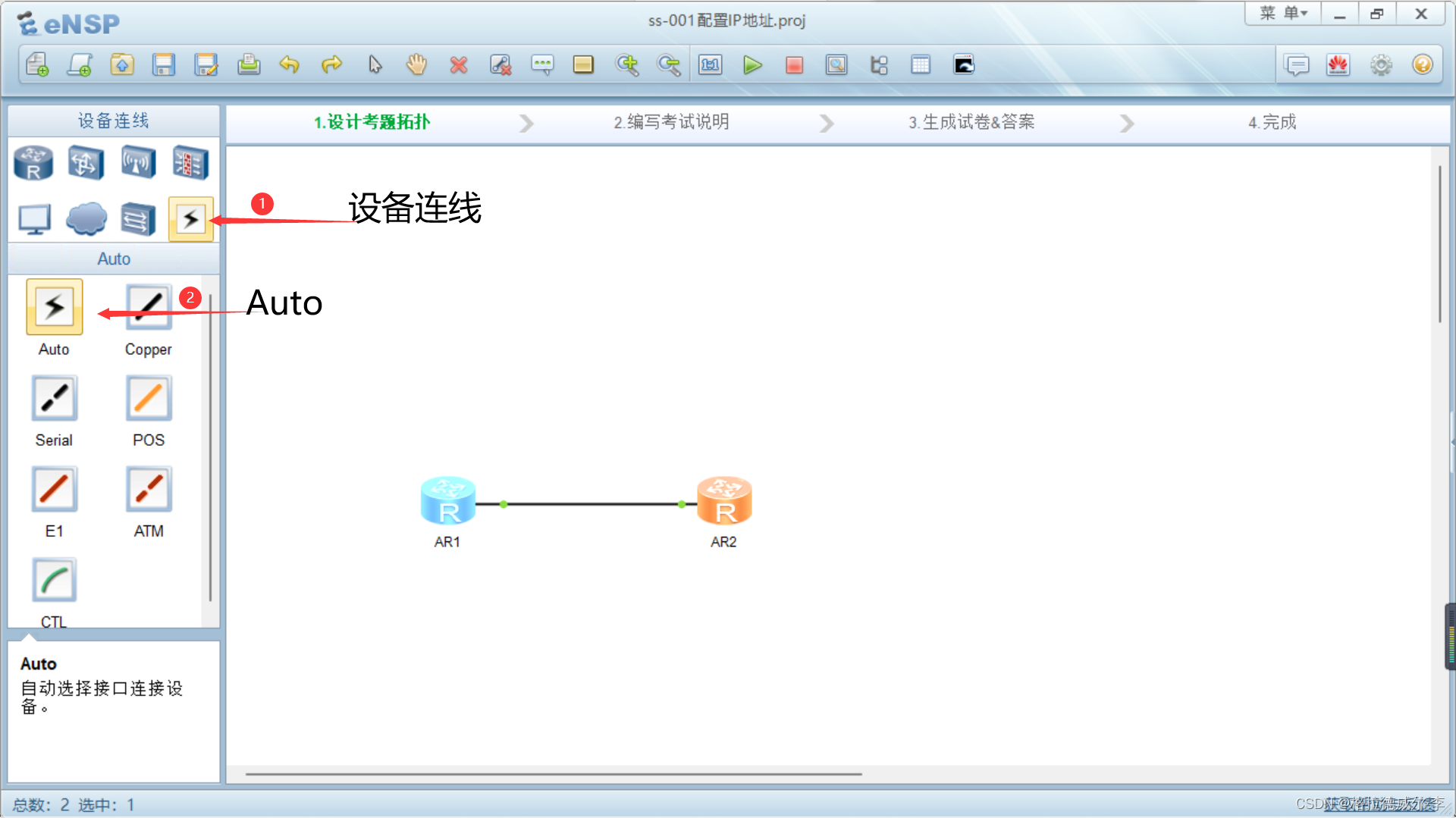

自动连接步骤：

第一、二步见下图。
路由器自动连接步骤
第三步点击一个路由器之后再点击另一个路由器。

2、配置IP地址

启动路由器之后双击进行参数设置。

system-view

输入system-view并回车，进入系统视图。输入sy之后按Tab键会自动补齐system-view。
在这里插入图片描述

interface g0/0/0

输入interface g0/0/0并回车。输入int之后按Tab键会自动补齐interface，再输入g0/0/0。
在这里插入图片描述

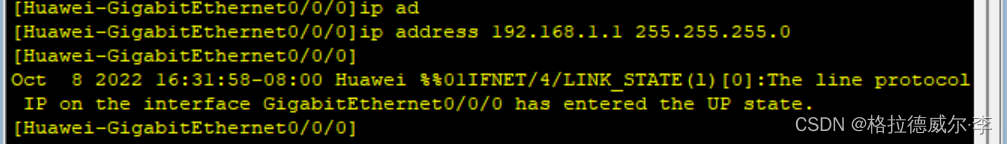

ip address 192.168.1.1 255.255.255.0

输入ip address 192.168.1.1 255.255.255.0并回车。输入ip ad之后按Tab键会自动补齐ip address，再输入ip地址和子网掩码。
在这里插入图片描述

3、配置另一个路由器的IP地址

选中另一路由器未操作对象，重复配置IP地址这一步骤。
注意：第二个路由器IP地址要与第一个路由器区别
在这里插入图片描述

4、检测连通性

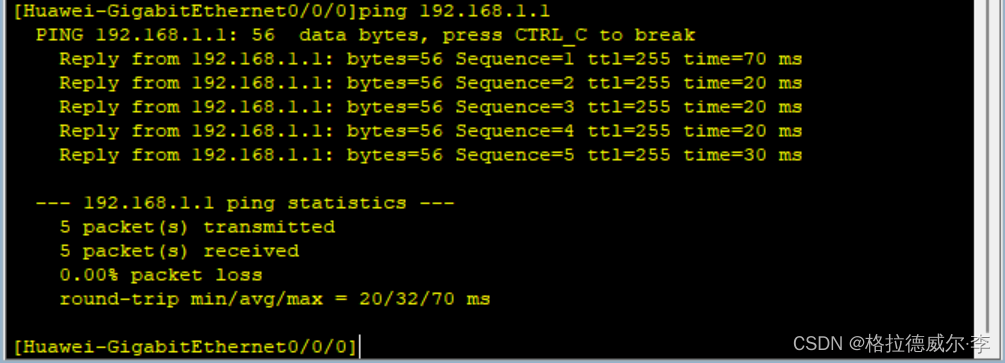

ping 192.168.1.1

IP地址为192.168.1.2的第二个路由器向第一个路由器发出链接请求用ping 192.168.1.1。
在这里插入图片描述
出现类似上图格式文本则链接成功。
