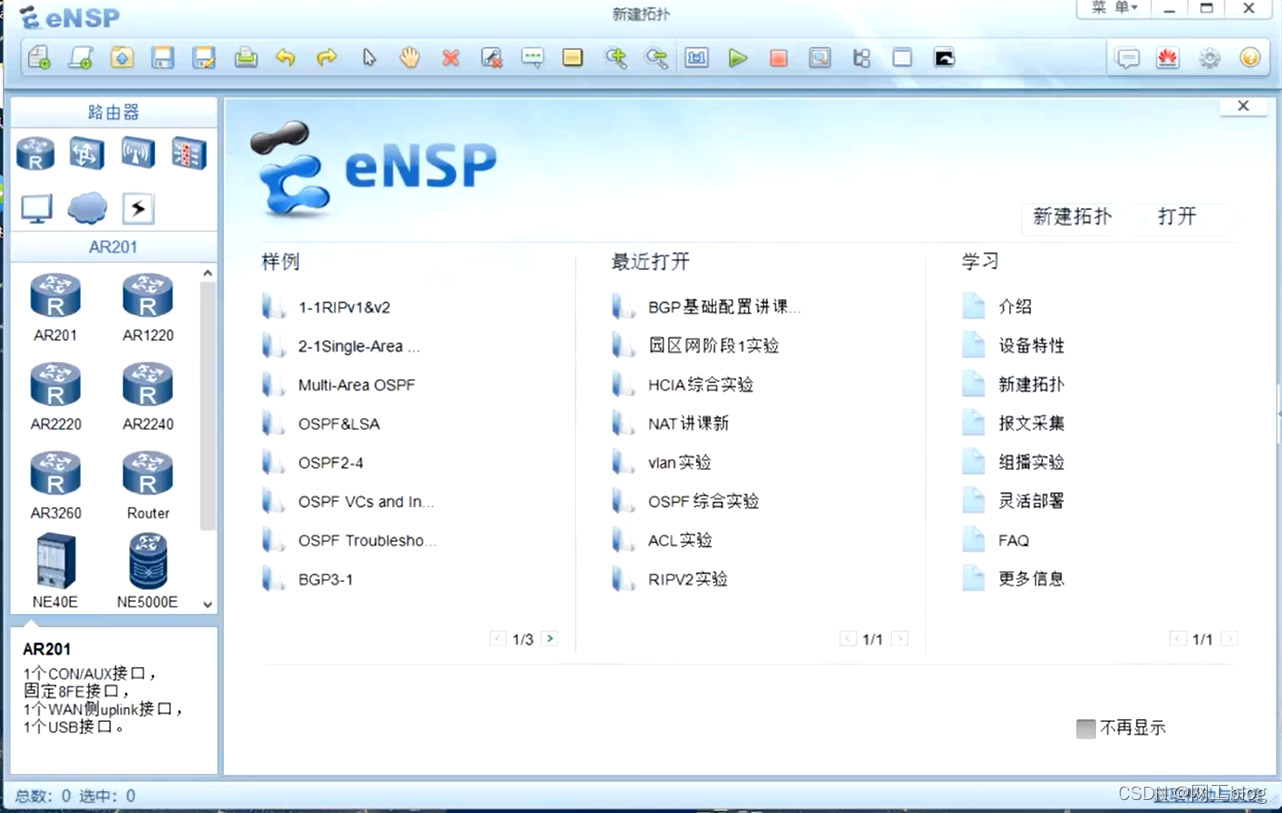

1.ENSP模拟器介绍

路由器：推荐使用AR2220,2240 3260---型号越高，功能越强---内存占用越多

Router-----不需要用虚拟机创建

交换机：推荐使用S5700,S3700交换机

终端设备: 常用PC、Client、Server

其它设备：常用Cloud、HUB

设备连线：常用Copper、serial串线、CTL console线

GE ---- 代表千兆口 --- 允许通过的速率为1000Mbps = 1Gbps

Ethernet --- 代表百兆口 --- 100Mbps

连线原则：千兆口连千兆口，百兆口连百兆口，资源最大化

2.简单配置命令

用户视图 --- 仅拥有查看配置的权限，但是并不能进行配置 --- < >

<Huawei>display ip interface brief --- 查看接口IP地址配置情况简表

Physical --- UP代表该接口具备物理层面的通讯条件

Protocol --- UP代表协议层面具备通讯条件

接口可以进行通信 --- 接口双UP

<Huawei>system-view----进入系统视图

Enter system view, return user view with Ctrl+Z.

[Huawei]-----系统视图的标志-----[ ]-----可以进行全局类配置

[Huawei]sysname aaa --- 给路由器修改名称

应用视图

[aaa]interface GigabitEthernet 0/0/0 --- 进入接口视图

[aaa-GigabitEthernet0/0/0]

[aaa-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0 --- 配置IP地址

quit/q ---- 退回到上一个视图

[aaa-GigabitEthernet0/0/1]undo ip address 192.168.2.1 24 --- 删除接口IP

[aaa-GigabitEthernet0/0/1]display this --- 查看当前视图的所有配置

[aaa]display current-configuration ---- 查看路由器缓存中的配置 --- 缓存的特性 --- 掉电丢失

<aaa>save --- 保存操作，将缓存中的数据保存到闪存中 --- 闪存的特性 -- 掉电不丢失----注意要在用户视图保存

<aaa>display saved-configuration --- 查看闪存中的配置信息

ctrl + Z ---- 直接回到用户视图

帮助系统

TAB-----可以自动补全命令

？-----可以查看命令后面跟的参数或者可以将所有可用命令展示出来

3.DNS协议---域名解析协议

上网的方式：

1.通过IP地址访问

2.通过域名进行访问

3.通过APP或者应用程序访问

典型的C/S架构协议----客户端/服务器

DNS的工作原理：

上网前，客户端先根据域名去找DNS服务器查对应的IP地址，之后再根据IP地址访问服务器。

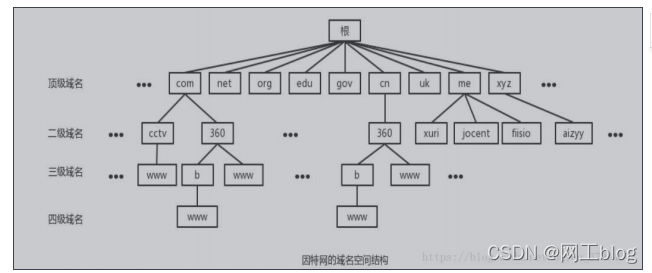

www.baidu.com -- -从右往左，域名等级逐渐降低

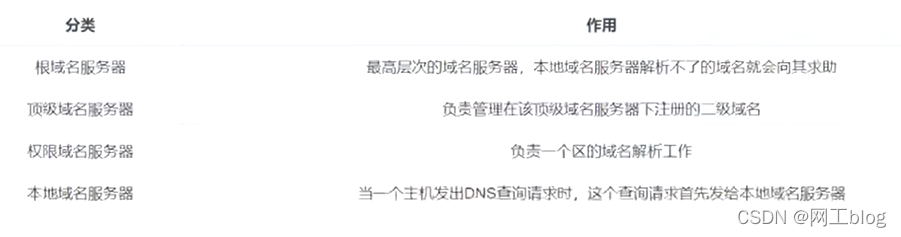

为了配合这种层次化的域名结构，我们的DNS服务器按照联机分布系统来部署

DNS的查询方式

-----递归查询：电脑类似于老板，DNS服务器需要根据域名查找这个IP

---- 迭代查询：电脑类似于打工人，其他服务器只给相关的IP，需要电脑再访问服务器再查询

114.114.114.114----- 8.8.8.8------美国谷歌旗下的两个根服务器

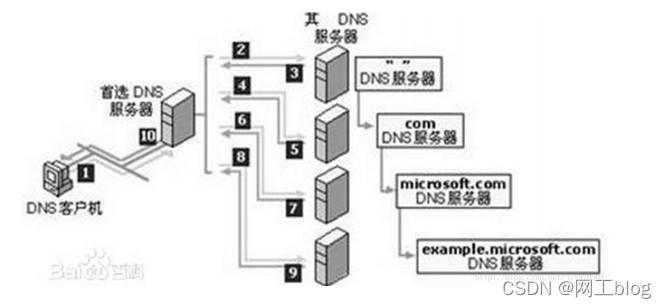

问题：DNS的域名查找过程？

电脑先以递归查询的方式访问本地DNS服务器，适用UDP 53号端口，之后，本地DNS服务器将使用迭代查询的方式去找根服务器进行迭代查询，使用TCP 53端口，最终将解析的IP地址反馈给本地电脑

4.DHCP---- 动态主机配置协议

典型的C/S架构，UDP 67 68----DHCP客户端使用UDP 68, DHCP服务器使用UDP 67

DHCP中使用数据包有：discover包，offer包，请求包，ACK确认包,NAK拒绝包，Release包

1.DHCP工作过程：

第一种场景---计算机首次获取IP地址：

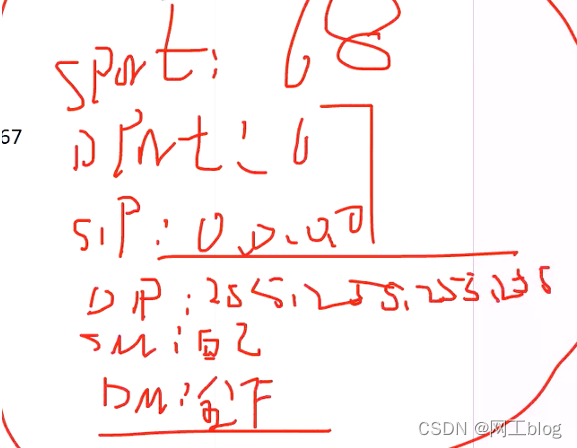

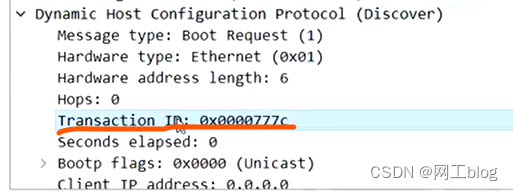

1. 客户端--服务器：广播包----DHCP--discover---注意里面有Transcation ID ---交易码--区分不同DHCP服务器对电脑的回应

2.服务器 --- 客户端：单播包/广播包 --- DHCP - offer ---- 会携带一个可用的IP地址，暂时为客户端保留 ---华为设备以单播发Offer包

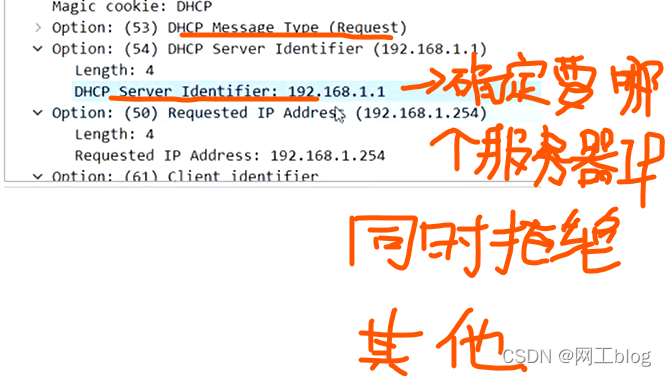

3.客户端 --- 服务器：广播包 --- DHCP - request --- 只选择第一个收到的offer包中包含的IP地址

注意：广播发送的原因是需要拒绝其他服务器的offer包

4.服务器 --- 客户端：单播包/广播包 --- DHCP - ACK

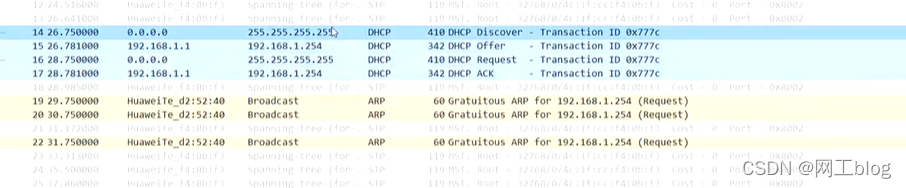

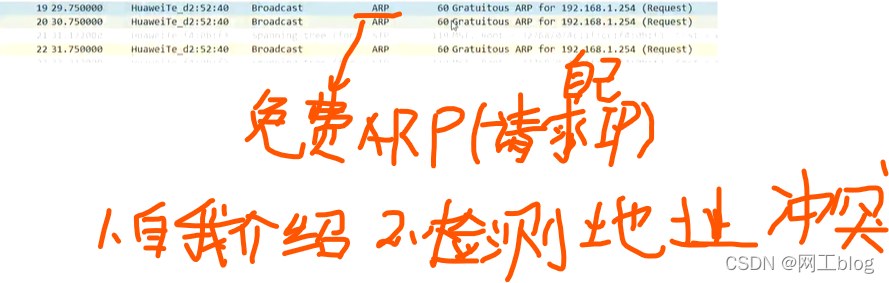

DHCP过程后存在三个ARP包，这是免费ARP，请求自己的IP地址，作用是自我介绍，检测地址冲突

第二种场景 --- 计算机再次获取IP地址 ---分为两种获取到和获取不到，获取不到就再次第一种场景。

1.客户端 --- 服务器：广播包 --- DHCP - request----请求之前使用的IP地址

2.服务器 --- 客户端：单播包/广播包 --- DHCP - ACK / DHCP - NAK

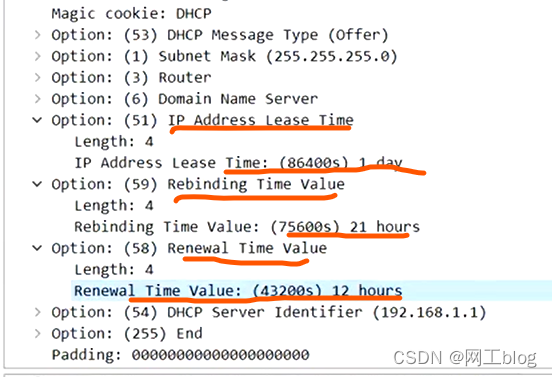

2.DHCP租期问题：

DHCP租期 --- 1day

T1 ---- 租期的50% --- 12h -----DHCP - request 以单播的形式发送--请求续租

T2 ---- 租期的87.5% --- 21h----DHCP - request 以广播的形式发送---请求续租

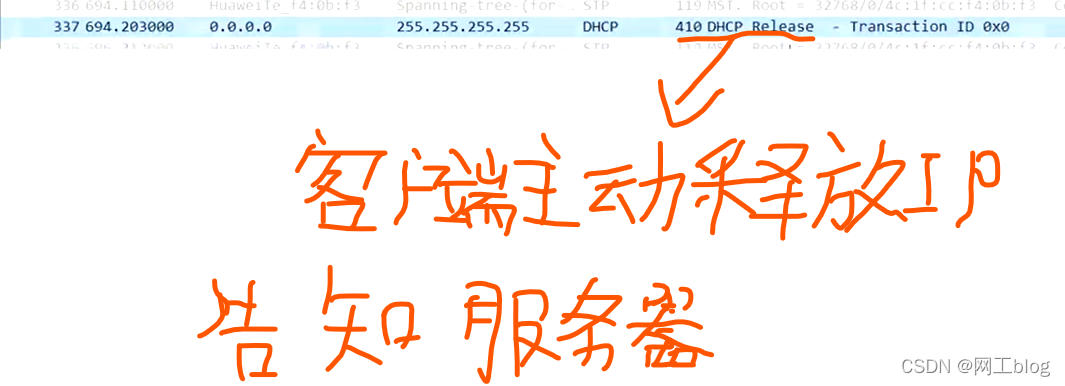

T3----租期100%------24h--DHCP - release ---- 租期到了之后，客户端主动释放IP地址

重新经历获取地址的过程

3.DHCP配置命令

1，启动DHCP服务器

[aaa]dhcp enable

2，创建地址池

[aaa]ip pool aa

Info: It's successful to create an IP address pool.

[aaa-ip-pool-aa]

3，配置地址池

[aaa-ip-pool-aa]network 192.168.1.0 mask 24 ---将分配的IP网段放到地址池

[aaa-ip-pool-aa]gateway-list 192.168.1.1 --- 配置网关信息

[aaa-ip-pool-aa]dns-list 114.114.114.114 8.8.8.8 ---- 有配置DNS信息

4，在接口选择全局配置

[aaa-GigabitEthernet0/0/0]dhcp select global ---接口启动dhcp获取
