01 基本原理

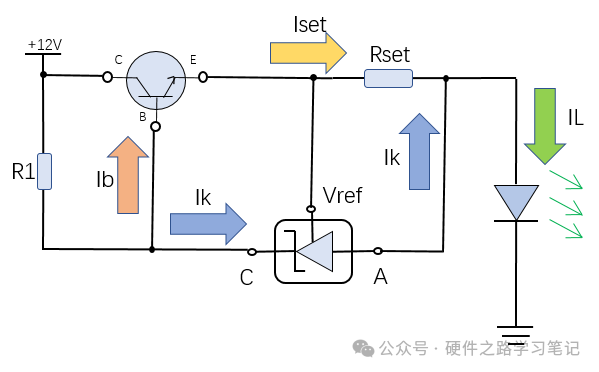

        如上图，TL431加上一个NPN三极管，即可实现LED恒流驱动，基本原理是利用TL431的REF极与阳极A之间电压恒定2.5V来调控输出电流。当输出电流增大时，Rset电压增大，超过2.5V后，TL431导通，R1压降增大，阴极C处电压减小，即三极管B极电压减小，三极管导通能力下降，电流减小，形成负反馈，反之一样。

02 仿真验证



        如下图，输出负载电流等于（Vref/R4+TL431电流Ik）等于（2.5V/50Ω+2.87mA）
