一、什么是PSRR？

电源抑制比（PSRR）指的是输入纹波电压与输出纹电压的比值，单位是分贝（dB），其表达式为：

即：假设输入纹波电压为100mV，那么输入到一个20dB共模抑制比的LDO后输出电压文波为10mV。

二、影响PSRR的因素

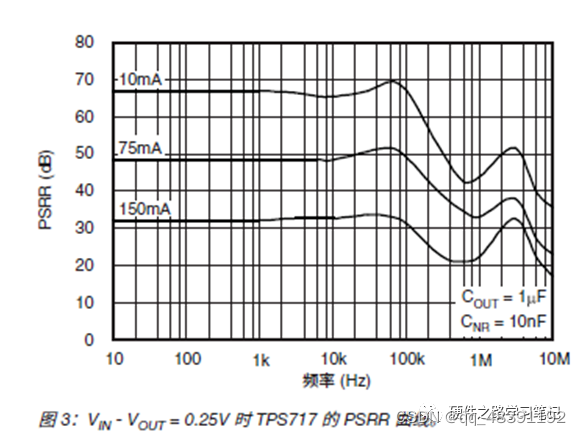

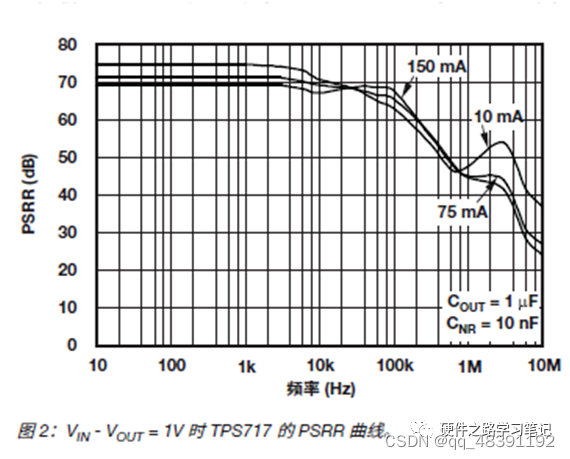

以TI的LDO-TPS71701DCKR为例，其数据手册的PSRR-Frequency如下图：

[外

此图可以看出，PSRR不仅与工作频率有关，还与负载电流、输入输出压降电源之LDO-2. LDO的压降、输出电容有关系。

具体体现为：压降越小、负载电流越大、频率越高、输出电容越小其PSRR越低，因此当需要高共模抑制比时，需要适当提高压差、增大输出电容并降低负载电流。

三、如何提高PSRR？

① LDO前后加入滤波网络

由PSRR-Frequency曲线可以得出，频率越低LDO的纹波抑制能力越强

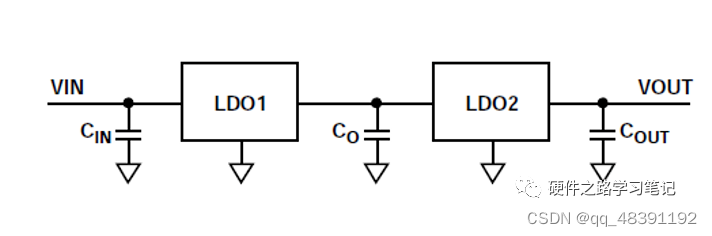

② 级联LDO

必要时，保证压降（电源之LDO-2. LDO的压降）的情况下，级联多个LDO的方式可以提高整体PSRR。

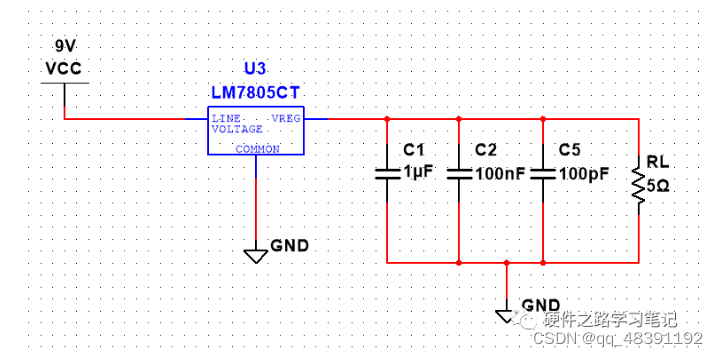

③ 增大输出电容值

根据工作频率增大输出电容容值，且并联多个不同数量级的电容。

④ 尽量减小LDO负载

四、LDO高PSRR特性有什么作用？

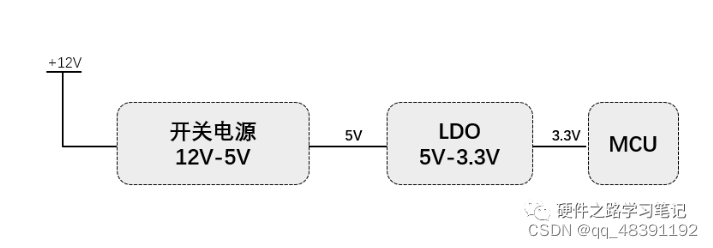

LDO输出纹波低的特性决定其很适合用作集成IC例如单片机的供电，而开关电源输出纹波较大且受负载大小影响较大。效率上开关电源比LDO更高，发热量小，所以一般将开关电源与LDO结合使用，用LDO的高PSRR来抑制开关电源的输出纹波。
