1.2双摇杆遥控器电路部分--stm32最小系统电源部分

一、摘要

• 本章介绍STM32F103最小系统的电源部分，我们根据不同的需求可以为我们的系统提供合适的电源，这里我们使用Type-C接口和电池供电；
• 在本专栏的第一章我详细介绍了立创EDA的一些简单使用方法，以及从立创EDA导入封装到AltiumDesigner的方法，介意大家在浏览本章之前大致看一下第一章，那本章将会更轻松理解；
• 学习理念同第一章，初学者一定要有耐心，学习会越来越快的。
• 所有的元件都不是固定的，包括我给出的立创商城编号，我们可以只是用它的封装，然后可以在其他渠道或者立创商城买同样封装的可替换型号

二、电路

1、Type-C接口

• 这里我选择使用Type-C接口是因为现在大部分手机的接口都是Type-C接口，这样方便我们平时手边的数据线就可以直接拿来供电
• 在立创商城或者元件库找到合适的Type-C母口接口（第一章介绍了元件的查找方式），放置在画布；

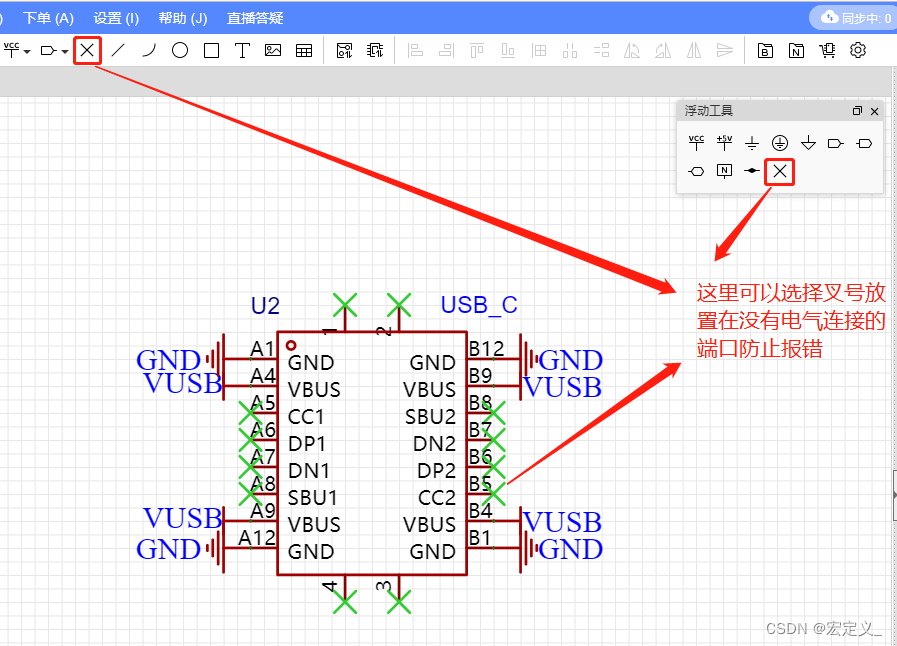

• 这里我们只用到Type-C提供电源，所以将VBUS和GND用网络标签接好，其他的端口放置叉号（非连接标识），在平时我们可能使用到的一些元件或者芯片会有NC端口，也表示不连接；

这里我也提供一下我选择的Type-C母口元件，仅作参考，各位也可以选择其他接口，选择自己使用最方便的即可，仅供电的话原理相似

元件	编号
USB连接器	C3148200

2、电池供电

• 这里我选择了适配我的电池的接口端子，各位可以选择与自己选择电池相匹配的即可；
• 选择电池尽量选择带充放电保护的电池，这里选择了俩节锂电池7.4V（满电8.4V），因为后面使用的线性稳压器输入最小4.7V，所以我们本次不使用单节锂电池，之后也可以选择其他带升压功能的稳压芯片，就可以使用单节锂电池了。

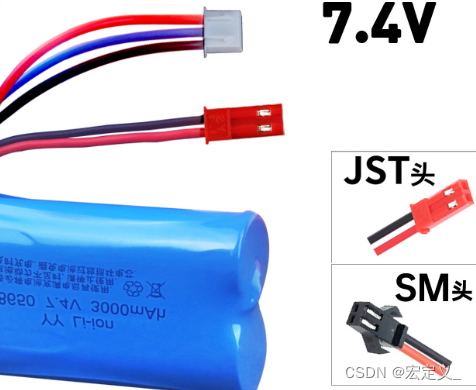

• 电池要选择充放电分开的锂电池，俩节锂电池充电为三线，使用专门充电器充电，这样可以保证每节电池都充满且不会过充，放电为正负极双线即可，下图为示例电池种类：

各位可以选择容量小一点的，接头选择自己使用方便的即可，这里只做示例

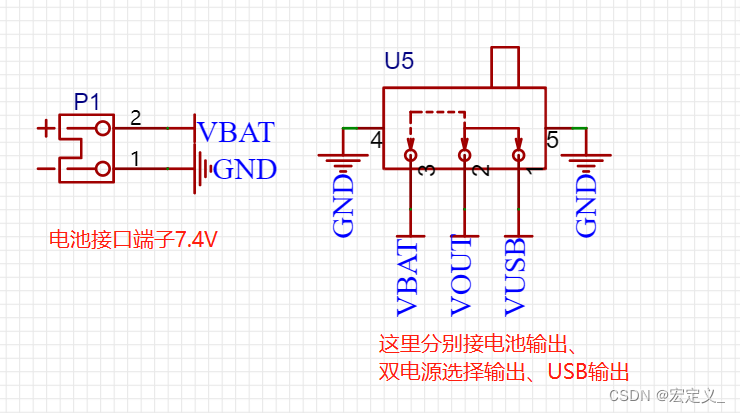

• 在双电源供电时，没有电源选择电路和充电电路时，俩个电源不可以同时接入，这样电源会相互充电冲突，产生危险，所以这里我使用一个拨动开关使系统同时只能接入一个电源，VOUT会接入稳压器；
• 后面也会介绍一个简单电路实现电源的自动切换。

元件	编号
2P接口	C5175255
拨动开关	C2998806

3、线性稳压(LDO)

• USB提供电压为5V，STM32所需电源为3.3V，所以我们要进行降压并且稳压，以提供稳定可靠的电源，这里我们选择一款常见线性稳压芯片AMS1117，他也有多种型号和封装，我们选择稳压3.3V的型号；
• 这里为了获得更稳定的电压，在输入端和输出端分别接一个旁路电容，容值大小这里做参考，也可以在立创商城下载AMS1117对应的数据手册，一般会给出典型值，建议下载下来仔细看一下，用这些基础元件的数据手册慢慢养成读数据手册的我好习惯；

元件	编号
AMS1117-3.3	C2992570
10uf电容 0603	C344022

4、电源切换电路

• 为了方便电源切换这里我使用了一个简单的电路来实现USB和电池供电的自动切换，当插入USB时电池不供电，拔除USB电池供电；
• 这个电路因为最近疫情期间快递原因还未经过验证，这里只是提供一种思路，有兴趣的朋友可以简单验证一下其功能性，之后我使用过后也会及时更新这部分内容。

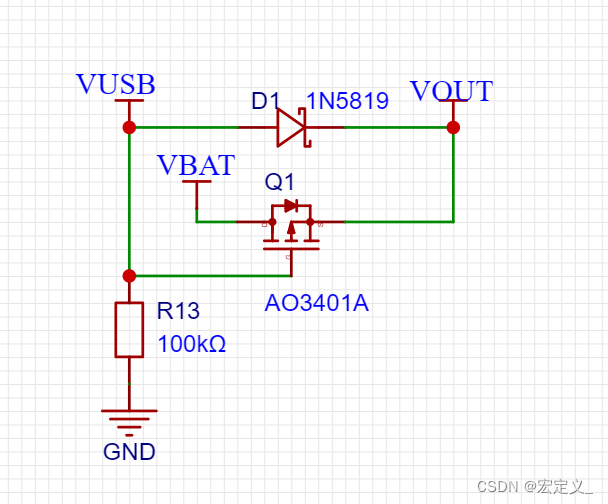

电路介绍：下图中我们使用一个PMOS做开关，当插入USB时Vg=5V，Vs=4.7V（肖特基二极管大致压降为0.3V），Vgs>0,PMOS 不导通，VOUT接入VUSB，当拔除USB时，Vg=0V，PMOS导通，VOUT接入VBAT；二极管D1起到防反接房倒灌作用，肖特基二极管压降较低，每零点几伏电压都很珍贵，尤其锂电池，所以这里选择肖特基二极管；100K电阻限流，防止正极直接接地。

元件	编号
肖特基二极管	C698893
PMOS	C2938368
100K电阻	C2904540

5、图纸规划

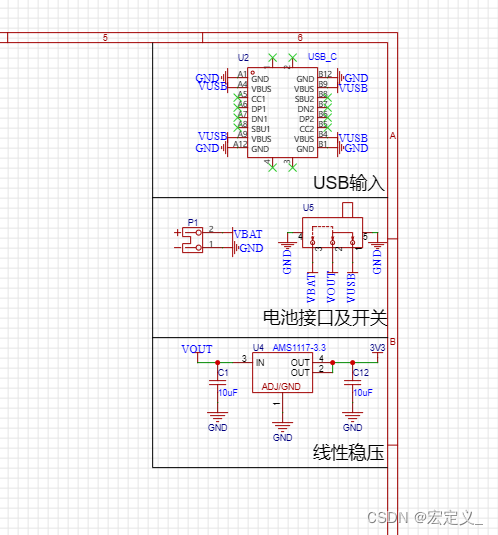

按照第一章的方式我们也同样在原理图叶中根据自己习惯规划好电路布局：

三、结语

• 到这里，我们单片机的电源部分接简单介绍完了，希望可以给有需要的朋友提供一点帮助；
• 有问题的地方也欢迎在评论区指正交流
