SI PI学习笔记1 信号完整性概述

1：什么是信号完整性

   数字化产品中，使用“0”，“1”构成的二进制码流来传递信息，二进制码的“0”，“1”通过高低电平来表示。在时钟频率为khz或者只有几十Mhz的低速时代，工程师的主要精力集中在电路功能和逻辑的设计上，不用考虑噪声的影响，认为“0”，“1”码流能够准确无误的传输到接收端，并被接收端准确无误的判断出来。

   但随着电路工作频率的不断提高，使用同样的设计方法设计出的产品却出现很多问题。电路工程师不得不去考虑“0”，“1”码流是否被准确无误的传递到接收端，接收端是否能准确无误的判断出来。
   广义上讲，信号完整性（signal intergrity,SI）泛指由互连线，电源，器件等引起的所有电压电平和电流不正常的现象，包括：噪声，干扰和时序等。信号完整性问题是物理互连在高速情况下的直接结果。

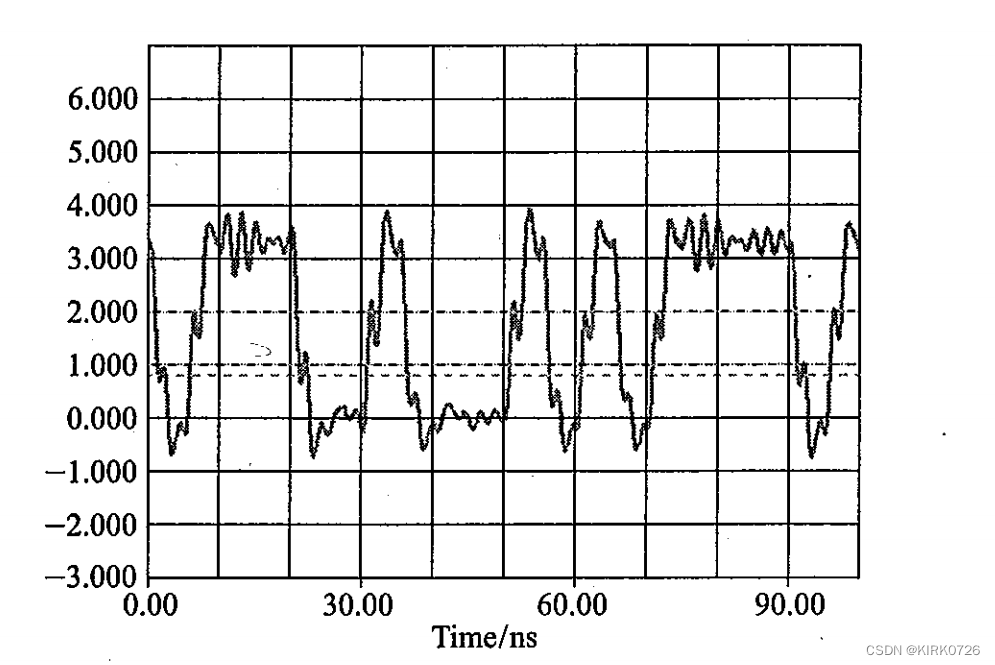

   图1所示为一个接收端的信号波形，尽管还能看出“0”，“1”，但是信号的波形由严重的畸变，信号边沿的不单调性使信号超过高电平门限的时间窗口减小，在信号速率很高时可能产生时序的问题。


图1

2：SI问题的根源。
      信号完整性和很多因素有关，频率提高，上升时间减小，摆幅降低，互连通道不理想，供电环境恶劣，通道之间延时不一致等都可能导致信号完整性的问题。但究其根源，是信号上升时间减小了。上升时间越小，信号中包含的高频成分越多，高频分量和通道间的相互作用就可能使信号产生严重的畸变。

图2为上升时间为100ps及上升时间为1ns情况下来自于邻近线的串扰对比:

图2_1

图2_2 (近端串扰)

图2_3（远端串扰）

 由仿真波形结果可知，上升时间越小，产生的串扰越大。

3：为什么需要仿真。
   由于板上的电子器件密度越来越大，走线越来越窄，走线密度越来越高，信号的频率也越来越高，不可避免的引入了SI/PI/EMI的问题。为了解决这些问题，需要借助仿真软件进行验证。
   仿真的优点：
1：节约时间，减少研发周期：PCB完成后设计制板和生产周期至少需要两周以上的时间，如果在调试中发现问题，再来更改重新投板，会耽误大量的时间，而对PCB中关键信号进行仿真验证只要两到三天的时间，缩短了工期。

2：减少风险：使用仿真可以提前发现问题，减少实际研发的风险。

3：减少成本，提高成功率：仿真中，器件都是虚拟元件，不消耗实际成本。如果是实际器件的话，无论是芯片还是测试设备，都价值不菲。

4：进行理论研究：对于一些电路的研究，如果仿真没有问题的话，在实际生产上出现问题的概率非常低。所以，对于电路研究来说，直接在虚拟的仿真环境下进行研究是非常方便的。
