ADC采集热电偶及电压、电流的运放电路设计

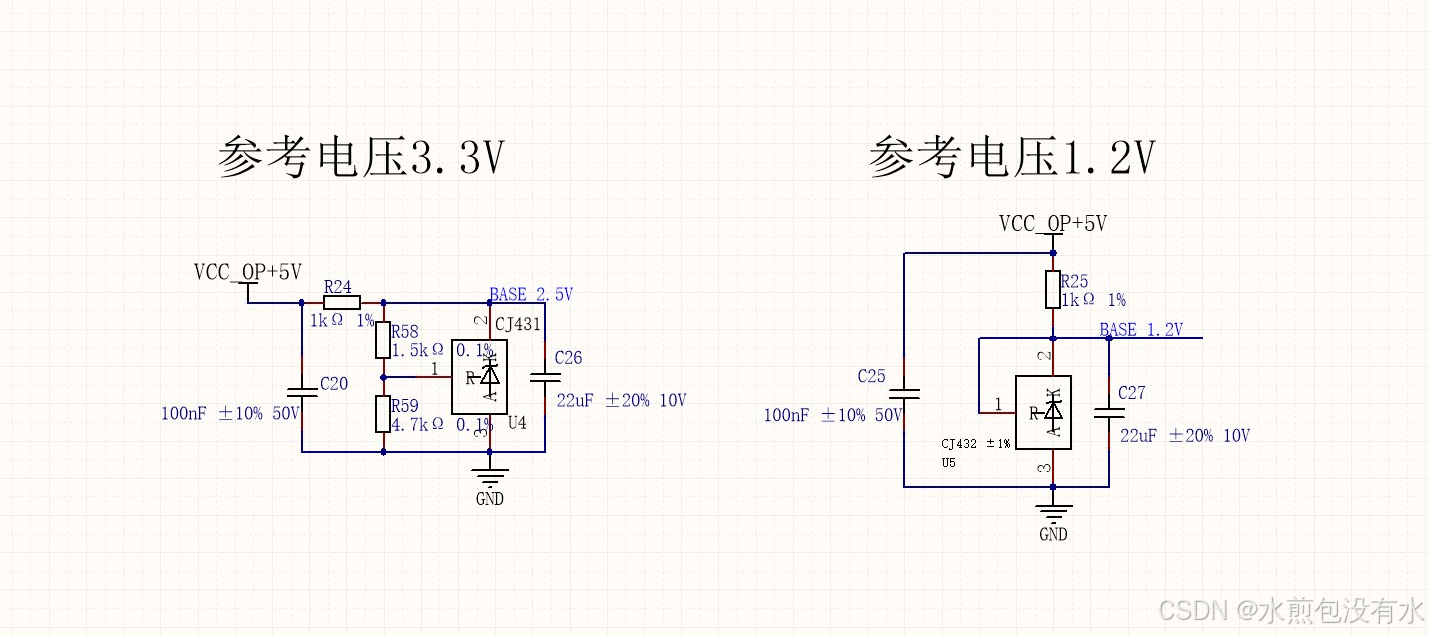

1.基准电压源：

基准电压通过CJ431和CJ432产生，也可用TL431

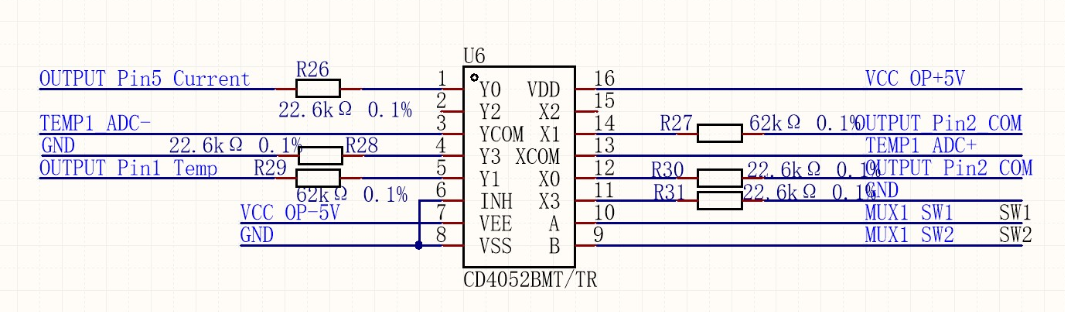

2.不同倍数输入切换（切换测量对象）：

该芯片的引脚功能：

• VDD（引脚16）：正电源引脚，连接到+5V电源（VCC_OP +5V）。
• VSS（引脚8）：接地引脚，连接到GND。
• VEE（引脚7）：负电源引脚，这里连接到GND。在某些应用中，VEE可以连接到负电源以扩展信号范围，但在本电路中接地。
• A、B（引脚9、10）：通道选择引脚，通过这两个引脚的电平组合来选择4个通道中的一个进行导通。
• INH（引脚11）：禁止引脚，高电平时禁止所有通道导通，低电平时允许通道选择。
• X0 - X3、Y0 - Y3（引脚1 - 4, 5 - 6）：模拟输入/输出通道引脚。
• XCOM、YCOM（引脚13、14）：公共输入/输出引脚，分别与X0 - X3和Y0 - Y3中的一个通道相连，具体取决于A、B引脚的选择。

• 电路原理：
• A和B引脚分别连接到外部信号MUX1_SW1和MUX1_SW2，通过这两个信号的电平组合（00、01、10、11）可以选择X0 - X3或Y0 - Y3中的一个通道与对应的公共引脚（XCOM、YCOM）导通。INH引脚连接到GND，确保芯片始终处于允许通道选择的状态（低电平有效）。

3.运放电路：

该运算放大器配置为差分放大器。电阻R33和R39的值均为453kΩ，用于设置放大器的增益。电容C26（200pF ±10% 50V）用于滤除高频噪声 。可跟据设置4052的输入通道将一级的放大倍数调节成两种：

Gain=453kΩ22.6kΩ=20.04Gain=22.6kΩ453kΩ​=20.04

Gain=453kΩ62kΩ=7.30Gain=62kΩ453kΩ​=7.30

第二级的放大倍数为：

Gain=1+R34R32​=1+1kΩ36kΩ​=37

输出端：

1. 二极管D8（BAT54S）：
   • 用于钳位输出电压，将其限制在 -3.3V 到 +3.3V 之间，以保护后续的ADC。
2. 电容C31（1nF）：
   • 用于滤除高频噪声，确保输入到ADC的信号稳定。

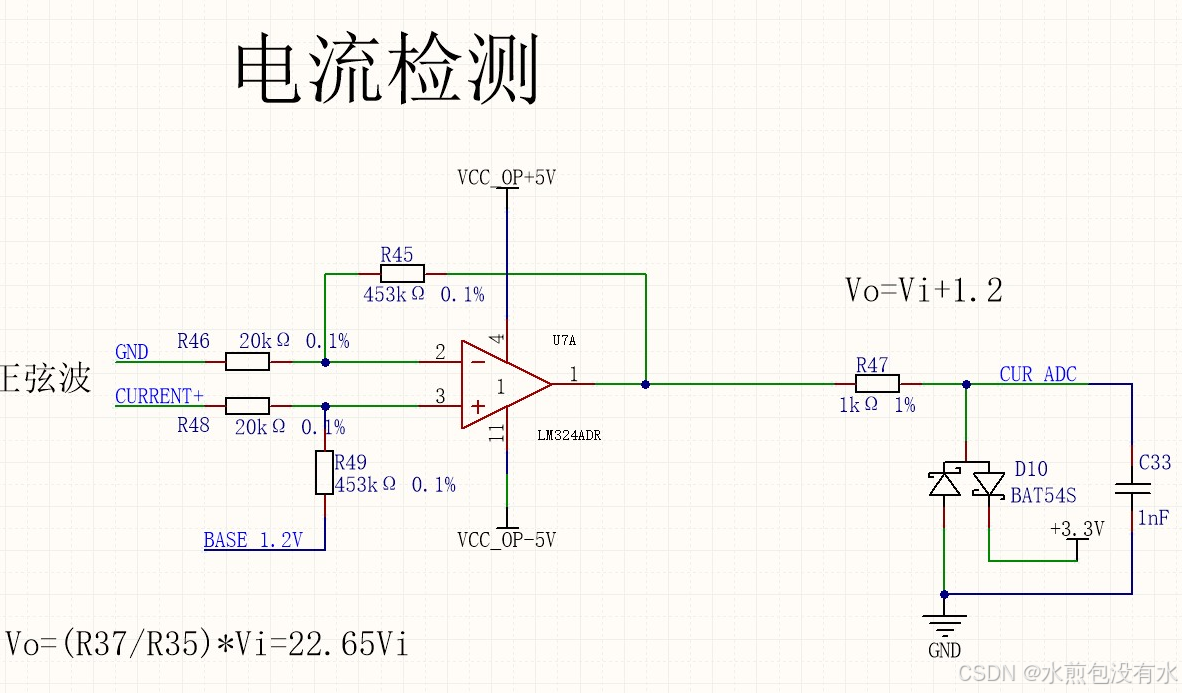

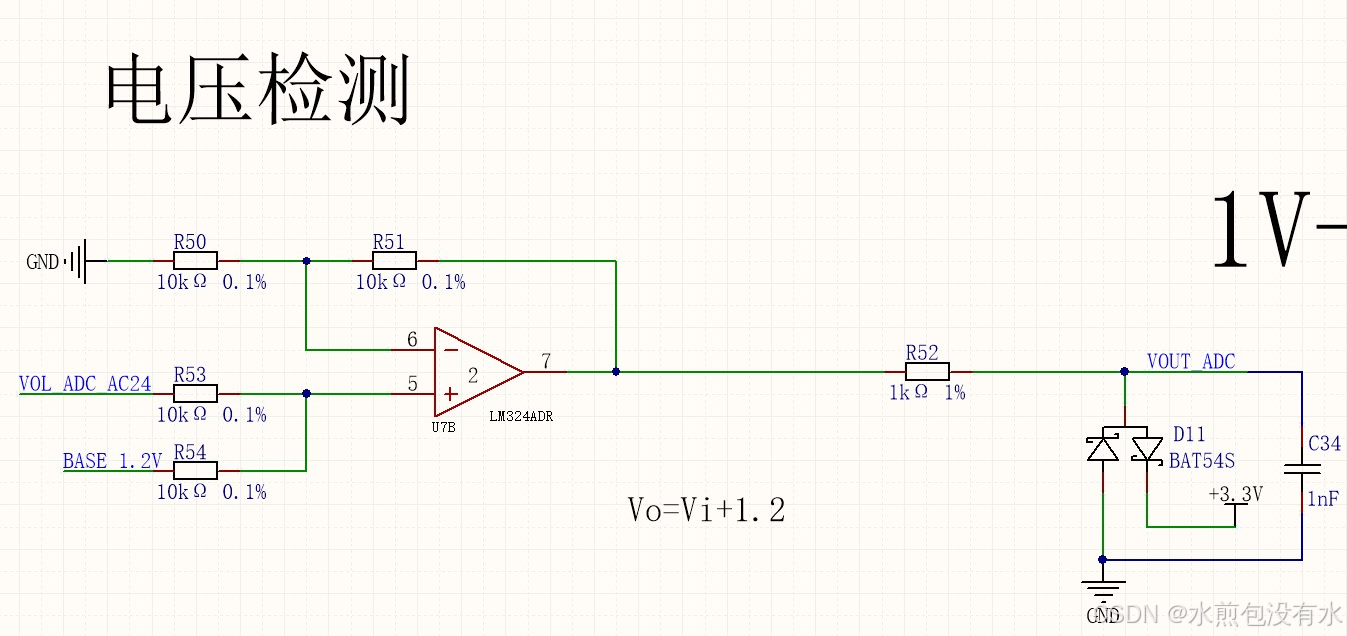

4.电流、电压采集：
