设计一个高精度的ADC采样电路思路

1.前言

最近新项目需要 搭建了一个高精度的ADC采集电路 初步了解了不同的组件如何影响系统的精度 以及如何为精密的直流电源设计选择合适的组件。

测试和测量应用，如电池测试、电化学阻抗谱和半导体测试， 需要准确的电流和电压输出直流电源。

在±5°C环境温度变化条件下，设备的电流和电压控制精度需要高于全尺度范围的±0.02%。 精度在很大程度上取决于电流感电阻和放大器的温度漂移。

2.输出驱动程序

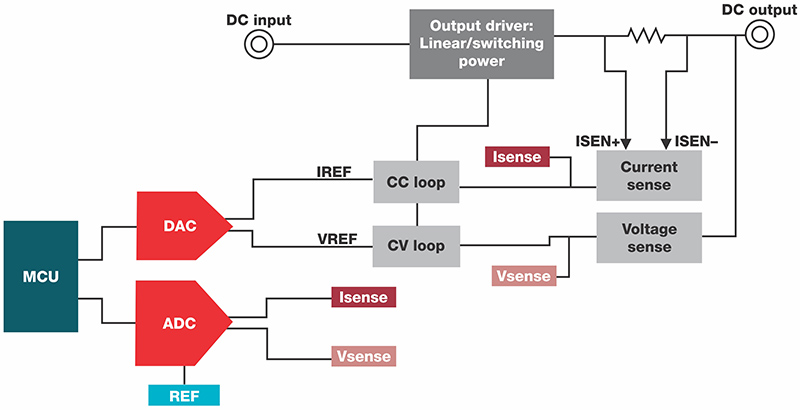

图1是电源的方框图 包括输出驱动器、电流和电压传感电路、 控制回路、模数转换器(ADC)和数模转换器(DAC)。

输出驱动程序的选择取决于输出精度、噪声和功率电平。 线性功率作为低功率（5W）或低噪声应用的输出驱动程序。

具有集成热流和过流保护的功率运算放大器（操作放大器）适用于低功率应用。

图1：直流电源的典型方框图

3.电流和电压传感

高精度电流分流电阻和低漂移仪器放大器可以测量输出电流。 仪器放大器的输入偏移误差和增益误差不问题， 因为这两个误差都在系统校准过程中考虑。

然而，仪器放大器的偏移和增益漂移、 输出噪声和增益非线性难以校准， 我们在选择电流感放大器时应该考虑这些误差。

公式1计算表1所示的电流感放大器的未调整误差。 来自公共噪声拒绝比的误差相对较小， 我们可以忽略它。
