硕士学位论文写作分享
硕士学位论文写作—工作流程
本文分享了硕士学位论文的写作经历，整个流程可以分为三部分，其中的第二、第三部分是一个迭代修改的过程。整个硕士学位论文写作，比较考验综合能力，比如数据处理及表达、原理图绘制、论文格式、写作要求的宏观把握（这一点发小论文是很好的训练方式），我是因为平常有积累，然后有小论文加持，所以整个写作过程是以一个舒服的节奏向前推进的，相比于本科毕设的血泪史，可谓是游刃有余。在整个过程中，让人意外的事情就是文档崩溃了，一些不知名的bug（伴随着图片修改，需要在word文档里反复粘贴复制，怀疑是这个），在关掉文档后再打开，整个文档字体格式丢失，然后就得推倒重来，得益于论文备份的好习惯，损失没有太惨重，印象中最严重的一次是浪费了大半天的心血。
论文版次：至少15版
文档崩溃次数：8次
一、素材准备
时间开销：印象中时间极短
1、整合写作材料，这个过程花了一些时间，但不多，因为之前有过相关的积累（博小论文、零散的总结文档、算法的公式推导等都早早准备好了）
2、寻找一个好的论文模板，这样论文写起来，就不用过于操心格式的问题，可以专注于写作内容本身（和LaTex的设计思想蛮像的）。这件事是从本科毕设吸取的教训，当时吃了没用模板的亏（本科写作的’血泪史’）。这里使用模板需要注意一个问题，就是需要想明白一个好的论文模板需要具备哪些东西，我能想到的就是下面这些，越全面的话，后期写作越顺利，最好有学校的官方写作格式说明，后期调格式有一个参照
a、各级标题符合写作要求
b、可以快速生成格式正确的图注、表注，正文中能实现图片题号的交叉引用（使用word的交叉引用实现）
c、公式的编号及交叉引用（使用公式编辑器AxMath，使用技巧可以上B站搜索，有官方教学视频）
d、参考文献的自动生成、文献在文中的超链接引用（关于这个中文文献引用，然后需要反复增删文献条目的问题我没有很好的解决，目前没有实现一键修改，因为学校的参考文献要求和国标有点差异，所以自动生成的文献没法直接用，我在写作的时候是从谷歌学术复制的参考文献，在一个单开的文档调出学校需要的格式，然后一条条替换正文里利用Bibtex4Word自动生成的文献条目，读者可以试试文献管理软件，比如Endnote）
注：参考文献可参考CSDN博客--Word中使用Bibtex4Word快速插入规范的参考文献
至于别的细枝末节，比如页眉页脚、页面编号等等，因为是模板，也没啥大问题，直接套用就OK
3、列写作提纲给老师看，让老师把把关，看工作量够不够，然后补采相关的实验数据
4、定下文章整体的写作风格，论文原理图的配色、实验图的配色及图片尺寸等问题，
a、实验图片的标签使用中文英文混排（如：时间（s）），由于正文字体是小四（12pt）,一般图片里的字体比正文小一号，就是10.5pt，原理图和实验图的线条使用1pt（磅），
b、原理图中的箭头建议使用燕尾箭头，原理图使用Visio绘制，原理图建议导出.emz格式，实验波形通过matlab导出.svg格式，在Visio中处理后导出.emz格式
c、图片的尺寸可以参考配套代码中的参数，宽度尺寸调整为11.7cm，在调图片尺寸的时候需保证一点，图片中的字体在word中的最终显示效果需保证为10.5pt
d、文章整体采用单图摆放，与正文相比，图片的宽度尺寸方向上左右各空出三个字（正文字体大小12pt）的距离比较合适
以上四点不分先后，可以交叉进行
二、论文写作
时间开销：2个月
一定要先把写作提纲写出来，才可以正式写作。 完成论文初稿的时间开销正好2个月，其中后一个月过年回家，也没咋认真写。前面强调写完提纲后补采实验数据是为了应对过年回家的情况，电机控制是需要做实验的学科，这没啥说的，家里一般也没实验条件让你采数据，在家里能做的就是文字工作了。
为了统一全文绘图风格，把文中的所有的实验波形和原理图都重新画了一遍，文字按照自己想的写出来就行了。初稿写完之前不用想着把每一句话都写的很好，这个阶段能将你头脑里的想法表达出80%就可以了，后面还有论文修改环节，对表达不好的地方改改就好了。一般修改完后，再回头看，初稿一般都比较烂，当然也有高手能做到一气呵成。
三、论文修改
时间开销：近2个月
这个没啥说的，写完后改论文，自己改完同学改，修改多次论文就基本成型，整个修改过程花了近两个月，当然中间也搞其它的事情，最后简单的查个重，就提交论文了。
自己修改论文，有一个小技巧，自己大声读出来，读的不顺的地方，没啥说的，就是写的有问题，改就行了。包括修改同学的文章也是，一边读一边修改。来来回回修改几遍，就差不多了，最后改完再返给老师，老师帮忙改改英文摘要，和老师往返几次，就接近定稿了，最后在提交之前，反复检查格式问题。
以上是对整个硕士论文写作流程的概述，接下来分享论文写作中使用的代码，这里需要提前说明下，代码针对性较强，适合处理从simulink中导出的.mat和.xlsx格式的数据，若想处理其它的数据类型文件，需要改造数据加载区的代码块
硕士学位论文写作—配套代码
- 代码使用前提—安装MATLAB，若想把多段代码合在一个文件里，可以使用switch、case语句实现。
1、基础代码
此代码是基础代码，后续的代码基于此代码改造。
%% code describtion
%-----------------------------
% author: PEZHANG
% time: 2022-5-3
% data type:.mat and .xlsx export in data inspector of simulink
% describtion: This code is used for processing data stored .mat and .xlsx export in data inspector of simulink
% the export figure has no x- and y- label and legned, these can be added in Chinese in Visio software.
%-----------------------------
% some suggestions
% 1、recommended line color
% #D62728 red-红色 #2CA02C green-绿色 #1F77B4 blue-蓝色 #FF7F0E orange-橙色 #9467BD purple-紫色
% 2、recommended linewidth is 1pt, and the default linewidth in matlab is 0.5pt
%-----------------------------
%% data loading area-数据加载
clear;
load('no_laod_2022_1_17_average_speed.mat')
figure
plot(data{6}.Values,'Color','#D62728','linestyle','--','linewidth' , 1)
hold on
plot(data{7}.Values,'Color','#1F77B4','linewidth' , 1)
%if you want process .xlsx data, and plot figure, you can use following code
%.xslx export in s
% result = xlsread('test_2022_5_3.xlsx');
% figure
% plot(result(1:1000000,1),result(1:1000000,4),'Color','#1F77B4')
%% figure style control area-格式控制
% limit the x- and y- range
% first time run code suggestion annotating this line code, and modify according to actual values
% axis([0 0.6 0 50])
% set the x- and y- label is blank
% because my PC can't present Chinese in matlab figure, so I export the .svg figure, and process the figure in Visio
xlabel('');
ylabel('');
% if your PC support matlab present the Chinese, you can use the follow code
% xlabel(['\fontsize{15}\fontname{宋体}调制度\fontname{Times new roman}(M)']);
% ylabel(['\fontsize{15}\fontname{宋体}零序环流峰值\fontname{Times new roman}(Izmax)']);
%if your thiese support the english label, you can use the follow code
% xlabel('Time (s)','FontName','Times New Roman','FontWeight','normal','FontSize',10.5);
% ylabel('Speed (r/min)','FontName','Times New Roman','FontWeight','normal','FontSize',10.5);
% lgd = legend({'real speed','estimated speed'},'FontSize',10.5,'TextColor','black','Location','best');
% lgd.NumColumns = 1;
% set the title is blank
title('')
%reset the x tick label
% set(gca,'XTicklabel',{'0','0.5','1.0','1.5','2.0'})
%set the size of figure and position,
set(gcf,'unit','centimeters','position',[30 15 17 7]);
%set the fontsize of axis number, because the fontsize in figure of thesis
%is 10.5pt, and the figure in word will comprecess figure size
set(gca,'FontName','Times New Roman','FontSize',14.5,'FontWeight','normal');
%the following code can remove the background color and outline of legend
% legend('boxoff')
%set the grid line
grid on
set(gca,'gridlinestyle',':','Gridalpha',1);
%export the .svg figure
print('-dsvg','-r300','平均速度法-速度波形图')

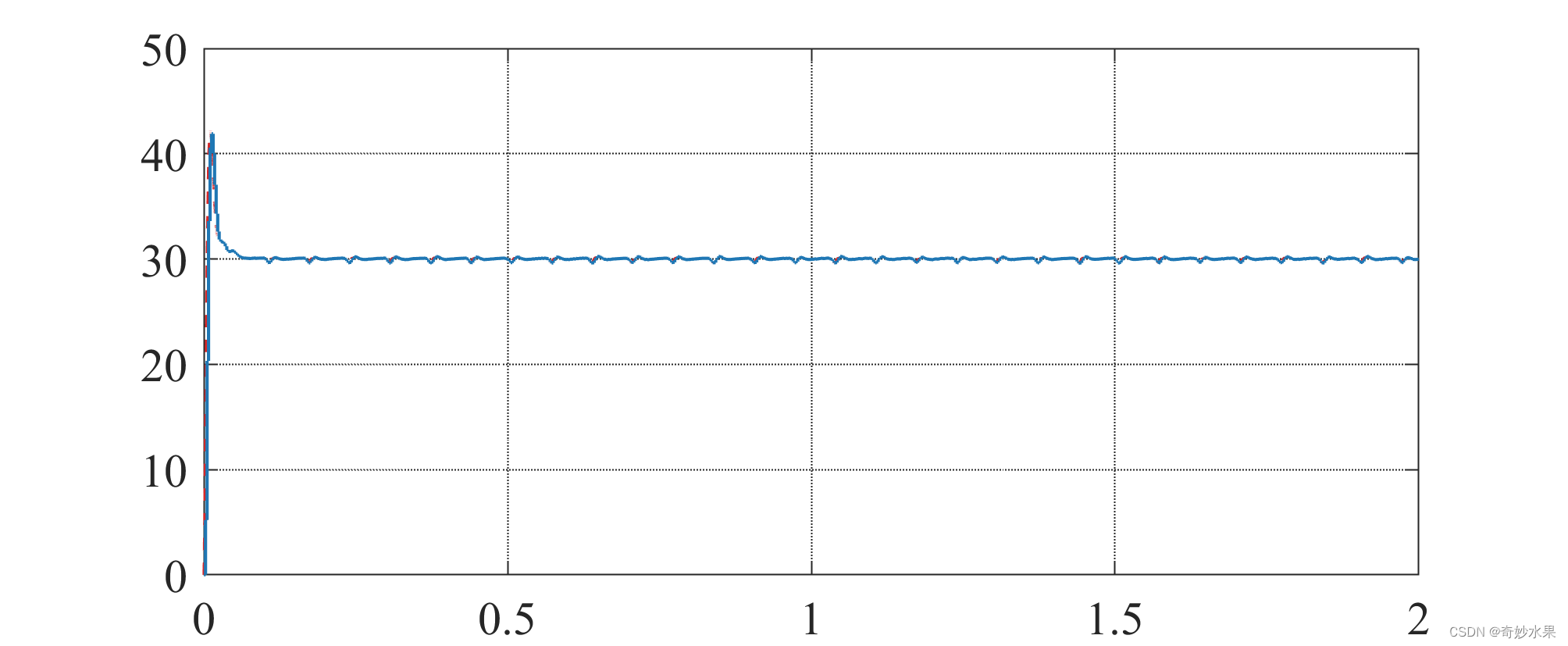

运行代码导出的图片，建议导出svg格式，内存较小且清晰度较高，而tiff和emf格式因内存较大，因此放弃在论文中使用。
在Visio中添加x轴、y轴标签，图例等信息后导出图片，导出格式选择emz，将图片放至word中后把宽度尺寸调整为11.7cm，此时图中字体大小接近10.5pt，调整是为了让图片中的字体大小以10.5pt显示，从而满足学位论文制图要求。
2、计算位置误差的平均误差、均方根误差、最大误差、最小误差
int_error = data{22}.Values.data(90000:130000,1);
a_mean = mean(int_error);
a_square = int_error.^2;
N = size(a_square,1);
RMSE = sqrt(sum(a_square,1)/N)
MAX = max(int_error)
MIN = min(int_error)
3、截取稳态数据分析的代码
格式控制参考基础代码
AA = data{9}.Values.data(2125000:2925000,1);
LRP.signals.values = AA;
Fs=1000000; %离散系统采样频率，更改采样频率需赋值
Ts = 1/Fs;
L = size(LRP.signals.values,1); %查询size(ia.signals.values)第一个维度的长度，即数据的个数（长度）
t = (0:L-1)*Ts;
% t = t';
LRP.time = t;
plot(t,AA,'Color','#1F77B4','linewidth',1)
hold on
BB = data{7}.Values.data(2125000:2925000,1);
LRP.signals.values = BB;
Fs=1000000; %离散系统采样频率，更改采样频率需赋值
Ts = 1/Fs;
L = size(LRP.signals.values,1); %查询size(ia.signals.values)第一个维度的长度，即数据的个数（长度）
t = (0:L-1)*Ts;
% t = t';
LRP.time = t;
plot(t,BB,'Color','#D62728','linewidth',1)
4、柱状图绘制代码
% 红色 [.8392 .1529 .1568]
% 绿色 [.1725 .6275 .1725]
% 蓝色 [.1216 .4667 .7059]
% 橙色 [1 .4980 .0549]
% 紫色 [.5804 .4039 .7412]
% #D62728 红色 #2CA02C 绿色 #1F77B4 蓝色
% #FF7F0E 橙色 #9467BD 紫色
y=[10 30 50];
z1=[0.081 0.017;0.063 0.019;0.14 0.028];
figure
alpha = bar(y,z1,0.618);
axis([0 60 0 0.2])
alpha(1).FaceColor = [.8392 .1529 .1568];
alpha(2).FaceColor = [.1725 .6275 .1725];
alpha(1).EdgeColor = 'none';
alpha(2).EdgeColor = 'none';
xtips1 = alpha(1).XEndPoints;
ytips1 = alpha(1).YEndPoints;
labels1 = string(alpha(1).YData);
text(xtips1,ytips1,labels1,'HorizontalAlignment','center',...
'VerticalAlignment','bottom','FontName','Times New Roman','FontSize',14.5,'FontWeight','normal')
xtips1 = alpha(2).XEndPoints;
ytips1 = alpha(2).YEndPoints;
labels1 = string(alpha(2).YData);
text(xtips1,ytips1,labels1,'HorizontalAlignment','center',...
'VerticalAlignment','bottom','FontName','Times New Roman','FontSize',14.5,'FontWeight','normal')
set(gcf,'unit','centimeters','position',[30 15 17 7]);
set(gca,'FontName','Times New Roman','FontSize',14.5,'FontWeight','normal');
grid on;
xlabel('');
ylabel('');
print('-dsvg','-r300','第三章实验-不同参考转速时施加持续负载扰动的均方根误差')
5、二次处理实验数据
实验数据没有单独采样速度误差，后期使用代码进行计算获取，并对速度误差进行FFT分析。
clear;
load('30rpm_NO_load_250Hz_001_1.1delta_time.mat')
figure
AA = data{33}.Values.data(75001:95000,1);
BB = data{21}.Values.data(75001:95000,1);
LRP.signals.values = AA;
Fs = 10000; %离散系统采样频率，更改采样频率需赋值
Ts = 1/Fs;
L = size(LRP.signals.values,1); %查询size(ia.signals.values)第一个维度的长度，即数据的个数（长度）
t = (0:L-1)*Ts;
% t = t';
LRP.time = t;
CC = AA-BB;
plot(t,CC,'Color','#2CA02C','linewidth',1)
axis([0 2 -10 10])
xlabel('');
ylabel('');
title('')
set(gcf,'unit','centimeters','position',[30 15 17 3.5]);
set(gca,'FontName','Times New Roman','FontSize',14.5,'FontWeight','normal');
grid on
set(gca,'gridlinestyle',':','Gridalpha',1);
print('-dsvg','-r300','第四章实验-参考转速30rpm空载时的速度误差-对比算法')
Y = fft(BB); %FFT分析，获得数据是复数，a+bi形式
P2 = abs(Y/L); %DFT计算出的幅值不是真实的幅值，需要进行幅值变换，基频除以L，非基频除以L/2
P1 = P2(1:L/2+1);
P1(2:end-1) = 2*P1(2:end-1); %非基频的正序分量转化为正常幅值
f = Fs*(0:(L/2))/L;
figure
plot(f,P1,'Color','#9467BD','linewidth',1)
xlim([0 50])
set(gcf,'unit','centimeters','position',[30 15 17 7]);%设置画布大小和位置
set(gca,'FontName','Times New Roman','FontSize',14.5,'FontWeight','normal');%坐标轴数字大小 修改之前是16
grid on
set(gca,'gridlinestyle',':','Gridalpha',1);
print('-dsvg','-r300','第四章实验-参考转速30rpm空载时估计速度的FFT分析结果-对比算法')
6、FFT分析代码
用于分析定子电流中5、7次谐波
clear;
load('30rpm_contant_load_1N_250Hz_001_gamma.mat')
AA = data{2}.Values.data(285001:300000,1);
LRP.signals.values = AA;
Fs=10000; %离散系统采样频率，更改采样频率需赋值
Ts = 1/Fs;
L = size(LRP.signals.values,1); %查询size(ia.signals.values)第一个维度的长度，即数据的个数（长度）
t = (0:L-1)*Ts;
% t = t';
LRP.time = t;
Y = fft(AA); %FFT分析，获得数据是复数，a+bi形式
P2 = abs(Y/L); %DFT计算出的幅值不是真实的幅值，需要进行幅值变换，基频除以L，非基频除以L/2
P1 = P2(1:L/2+1);
P1(2:end-1) = 2*P1(2:end-1); %非基频的正序分量转化为正常幅值
f = Fs*(0:(L/2))/L;
figure
plot(f,P1,'Color','#9467BD','linewidth',1)
xlim([0 50])
ylim([0 1])
set(gca,'XTicklabel',{'0','0.5','1','1.5','2','2.5','3','3.5','4'})
set(gcf,'unit','centimeters','position',[30 15 17 7]);
set(gca,'FontName','Times New Roman','FontSize',14.5,'FontWeight','normal');
grid on
set(gca,'gridlinestyle',':','Gridalpha',1);
print('-dsvg','-r300','第五章实验-参考转速30rpm1N负载时-补偿前的a相电流FFT分析')
参考文献
【1】https://blog.csdn.net/qq_50632468/article/details/117599255
【2】https://blog.csdn.net/qq_50632468/article/details/120687477
