一：硬件接口

1.1：功能引脚

 1.2：IIC总线通信注意事项

二：通信协议

（1）空闲状态：

（2）起始位：

 （3）有效数据位

（4）应答（非应答）

（5）停止位

IIC模拟代码

一：硬件接口

1.1：功能引脚

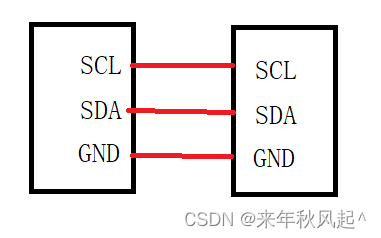

IIC一般由两根线组成，一根时钟线SCL，一根数据线SDA。

SCL: 提供数据交互的时钟

SDA: 进行数据的交互

当然在进行数据交互的时候，两个芯片需要共地。

 1.2：IIC总线通信注意事项

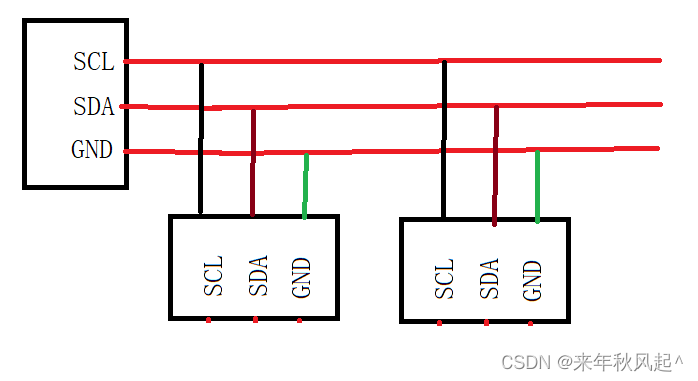

（1）对于IIC总线来说，它是可以同时接入多个从机进行通信的，但是注意只能是主机（单片机）进行唯一的数据读写操作。

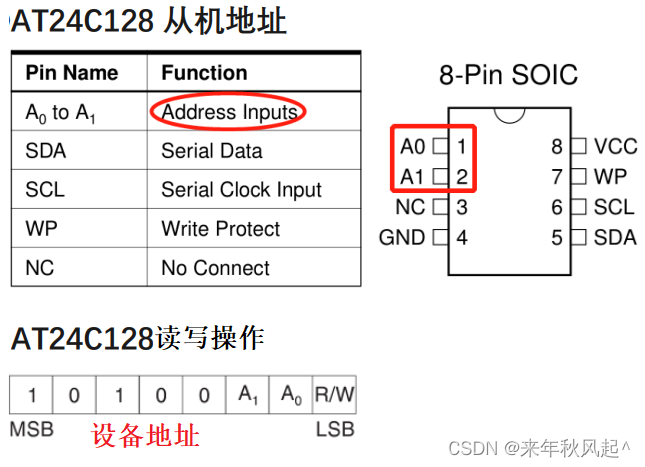

（2）为了进行通信，每一个可以进行IIC通信的从机的芯片手册上会标出该自己用于IIC通信的地址。（这里我们以AT24c128为例）

可以看到，基本的前面的bit位数据是固定的，但是留出了A1和A0两个bit的控制引脚，我们在电路板中将其对应的引脚置高，那么对应的bit数据就为1，反之则为0。最后一个LSB位，0代表需要对其进行写操作，1代表需要对其进行读操作。

（3）我们一般使用的IIC协议都是模拟的IIc协议，也就是我们通过时序图来进行对应电平切换模拟出的IIc通信代码。这里需要注意的是：

1：在不进行数据通信时，SCL和SDA引脚必须保持高电平。

2：使用的模拟IIC引脚必须接入上拉电阻，所以SDA和SCL一般配置为开漏输出。

3：SDA引脚既需要输入也需要输出，在读写操作切换时，记得修改该引脚的模式。

二：通信协议

IIC通信由：空闲状态+起始位+有效数据位+应答（非应答）+停止位 组成

（1）空闲状态：

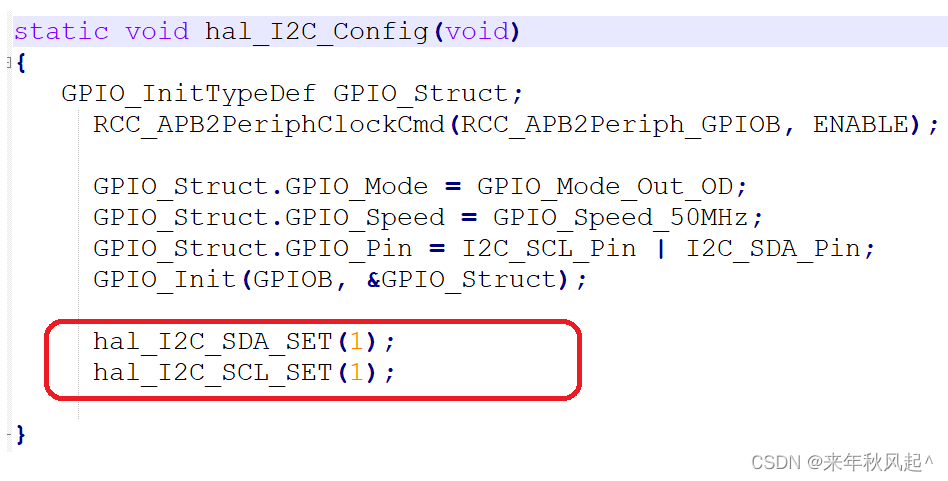

这一时刻SDA和SCL一般都是保持高电平输出。所以我们在进行IIC模拟通信的初           始化时，SDA和SCL引脚都会被配置为高电平。

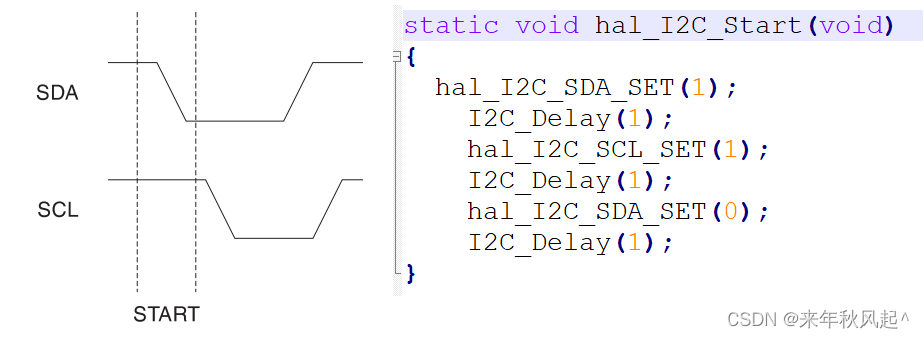

（2）起始位：



 这个时刻，SCL引脚保持高电平不变，SDA引脚电平从高电平跳变为低电平。

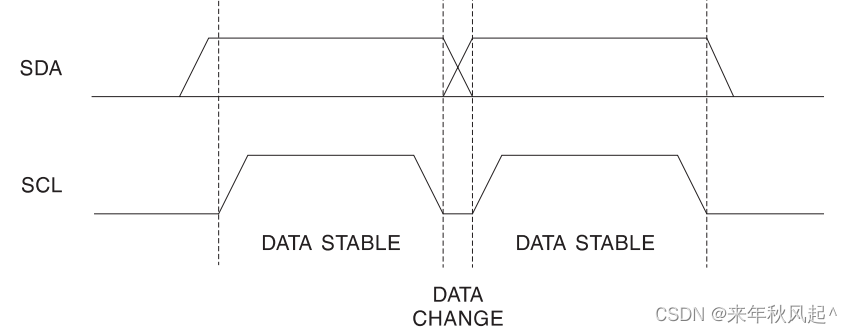

 （3）有效数据位

这里在发送有效数据位时，有一个规范，在SCL引脚为高电平时，SDA的电平不能被修改，这是数据的采样时刻，数据交互时，会在SCL引脚高电平时进行数据的采样。只有在SCL保持低电平时，才能对SDA引脚的电平进行修改(当然也不一定要修改，比如连续发送多个bit1或者bit0)

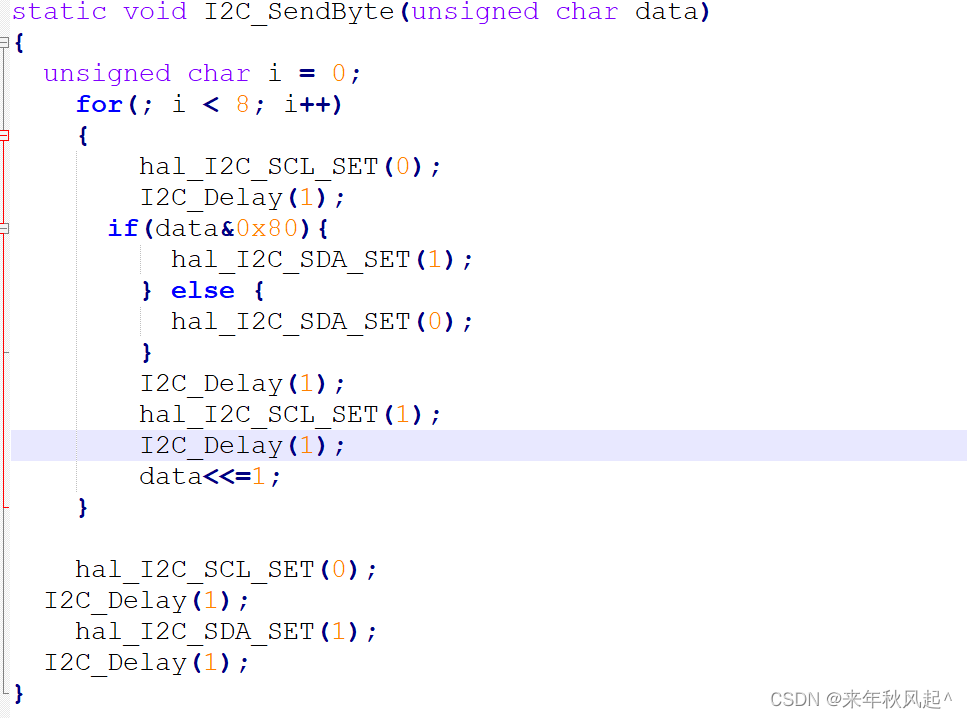

根据代码也能很好的看出来，每次在对SDA引脚进行电平修改时，都会将SCL引脚点哦置0，然后修改好SDA引脚电平后，再将SCL引脚电平置高。

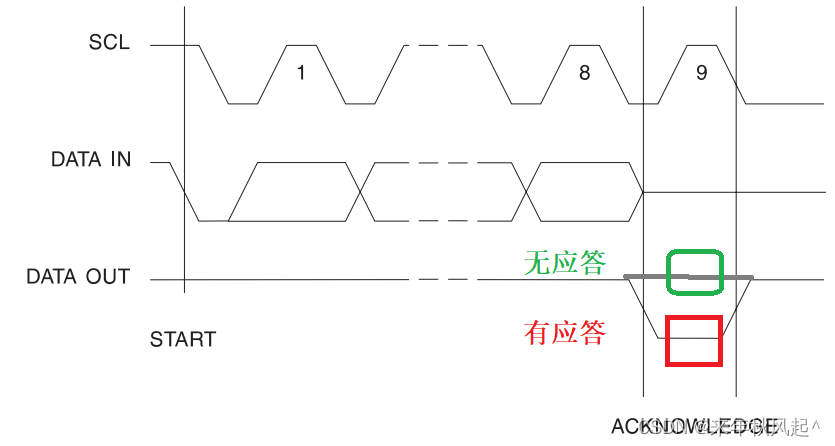

（4）应答（非应答）

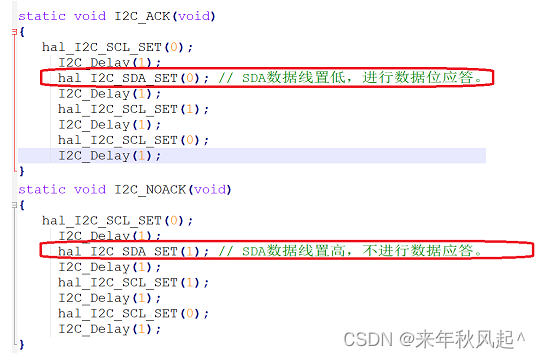

这里就比较简单了，有应答信号就是SDA引脚有一个低电平，没有的话就是高电平。

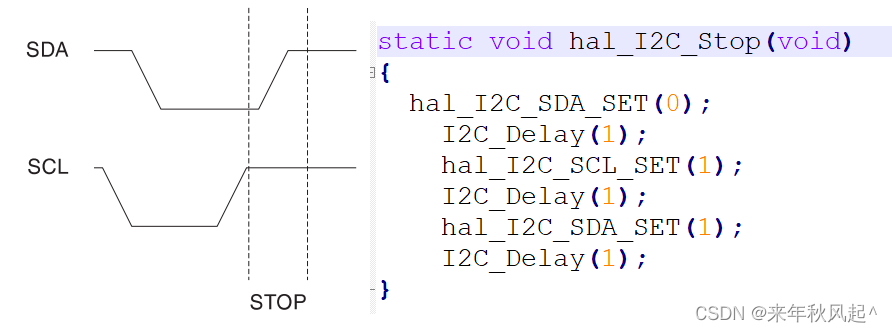

（5）停止位



IIC模拟代码

注意如果IIC读写输出出现问题，可以将延时适当调大一些。

// 该代码用于stm32f103c8t6测试没问题

#define I2C_SCL_PORT  GPIOB
#define I2C_SCL_Pin   GPIO_Pin_8

#define I2C_SDA_PORT  GPIOB
#define I2C_SDA_Pin   GPIO_Pin_9

#define OUTPUT 0
#define INPUT 1

static void I2C_Tail(void); //发送结束标志
static void I2C_Head(unsigned short Addrs); // 发送起始标志

static void hal_I2C_Config(void); // 模拟I2C配置函数
static void hal_I2C_SCL_SET(unsigned char i);  // 设置时钟引脚
static void hal_I2C_SDA_SET(unsigned char i);  // 设置数据引脚
static void hal_I2C_Start(void);  // 起始标志
static void hal_I2C_Stop(void);   // 结束标志
static void I2C_Delay(unsigned short t);
static void I2C_ACK(void);   // 有ACK应答
static void I2C_NOACK(void); // 无ACK应答
static void I2C_SendByte(unsigned char data);   // 写一个byte数据时序
static void I2C_WriteByte(unsigned short Addr, unsigned char data); // 发送一个byte
static unsigned char I2C_RecvByte(void); // 读一个字节时序
static unsigned char I2C_WaitAck(void);  // 返回0，无应答数据 。返回1，有应答数据

void hal_I2C_SDA_IO_SET(unsigned char IOMode); // OUTPUT 或者 INPUT
unsigned char hal_IC_SDA_INPUT(void);
unsigned char I2C_ReadByte(unsigned short Addr); // 读一个字节数据


void hal_eeprom_Init(void)
{
  hal_I2C_Config();
}

unsigned char I2C_ReadByte(unsigned short Addr)
{
  unsigned char dat;
	hal_I2C_Start();
	I2C_SendByte(0xA0);
	I2C_WaitAck();

	I2C_SendByte((Addr>>8)&0xFF);
	I2C_WaitAck();

	I2C_SendByte(Addr&0xFF);
	I2C_WaitAck();

	hal_I2C_Start();
	I2C_SendByte(0xA1); // 发送 1010 0001 最低位的1代表从该芯片读取数据
	I2C_WaitAck();

	dat = I2C_RecvByte();
	I2C_NOACK();
	hal_I2C_Stop();
	return dat;
}

static unsigned char I2C_RecvByte(void)
{
   unsigned char i = 0;
	 unsigned char RecvByte = 0;

   hal_I2C_SCL_SET(0);
	 I2C_Delay(1);
	 hal_I2C_SDA_SET(1);
	 hal_I2C_SDA_IO_SET(INPUT);

	 for(; i < 8; i++)
	{
     	RecvByte<<=1;
		  I2C_Delay(1);
		  hal_I2C_SCL_SET(1);
		  I2C_Delay(1);
		  if(hal_IC_SDA_INPUT()) {
			  RecvByte |= 0x01;
			}
			hal_I2C_SCL_SET(0);
	}
	hal_I2C_SDA_IO_SET(OUTPUT);
	I2C_Delay(1);
	return RecvByte;
}

void hal_I2C_Read( unsigned short Addrs, unsigned char *pBuf, unsigned short Len)
{
  unsigned short i = 0;

	I2C_Head(Addrs);

	hal_I2C_Start();
	I2C_SendByte(0xA1); // 发送 1010 0001 最低位的1代表从该芯片读取数据
	I2C_WaitAck();

	for( i = 0; i < Len; i++)
	{
	  pBuf[i] = I2C_RecvByte();
		if(i == Len - 1) I2C_NOACK();
		else I2C_ACK();
	}

	hal_I2C_Stop();
}

static void I2C_WriteByte(unsigned short Addr, unsigned char data)
{
  hal_I2C_Start(); // 发送有效数据起始标志

	// 该芯片最低位的一个bit位代表读/写：0 代表写入数据 || 1 代表读出数据
	I2C_SendByte(0xA0); // 发送需要通信的硬件地址（对应的硬件手册上有！！！！！）
	I2C_WaitAck();

	I2C_SendByte((Addr>>8)&0xFF); // 发送写入的地址（高字节地址）
	I2C_WaitAck();

	I2C_SendByte(Addr&0xFF);    // 发送写入的地址（低字节地址）
	I2C_WaitAck();

	I2C_SendByte(data);
	I2C_WaitAck();

	hal_I2C_Stop();  // 发送有效数据结束标志
	I2C_Delay(20000);
}


static unsigned char I2C_WaitAck(void)
{
  hal_I2C_SDA_SET(1);
	hal_I2C_SDA_IO_SET(INPUT);  // 设置SDA引脚为输入引脚
	hal_I2C_SCL_SET(1);
	I2C_Delay(1);
	if(hal_IC_SDA_INPUT()) { // 该引脚为高电平，代表无应答
		hal_I2C_SDA_IO_SET(OUTPUT);  // 设置SDA引脚为输出引脚
	  return 0;
	}

	hal_I2C_SCL_SET(0);
	hal_I2C_SDA_IO_SET(OUTPUT);
	I2C_Delay(1);
	return 1;
}

static void I2C_Head(unsigned short Addrs)
{
    hal_I2C_Start(); // 发送有效数据起始标志

	  // 该芯片最低位的一个bit位代表读/写：0 代表写入数据 || 1 代表读出数据
	  I2C_SendByte(0xA0); // 发送需要通信的硬件地址（对应的硬件手册上有！！！！！）
	  I2C_WaitAck();

	  I2C_SendByte((Addrs>>8)&0xFF); // 发送写入的地址（高字节地址）
	  I2C_WaitAck();

	  I2C_SendByte(Addrs&0xFF);    // 发送写入的地址（低字节地址）
	  I2C_WaitAck();
}

static void I2C_Tail(void)
{
  hal_I2C_Stop();  // 发送有效数据结束标志
	I2C_Delay(20000);
}

void hal_I2C_Write(unsigned short Addrs, unsigned char* pBuf, unsigned short Len)
{
	unsigned short tmp = 0;
	unsigned short i = 0, j = 0;
	unsigned short page = 0;
	unsigned short size;

	if(Addrs%EEPROM_PAGE_SIZE)
	{
	  tmp = EEPROM_PAGE_SIZE-(Addrs%EEPROM_PAGE_SIZE); // 拿到当前页还有多少字节可写入
		if(tmp > Len)
		{
	     tmp = Len;	// 后续写入操作，需要tmp来做循环因子
		}
	}
	// 先将数据写入当前页
	if(tmp)
	{
		I2C_Head(Addrs);
		// 正式写入数据
		for(i = 0; i < tmp; i++)
		{
		  I2C_SendByte(pBuf[i]);
			I2C_WaitAck();
		}
		I2C_Tail();
	}

	Len -= tmp;   // 将已经发送过的数据个数减掉
	Addrs += tmp; // 将写入的地址更新

	page = Len/EEPROM_PAGE_SIZE; // int整形除法，只会得到整数
	size = Len%EEPROM_PAGE_SIZE; // 不足一页还有几个字节

	for(i = 0; i < page; i++)
	{
	  I2C_Head(Addrs);

		for(j = 0; j < EEPROM_PAGE_SIZE; j++)
		{
		  I2C_SendByte(pBuf[tmp + j]);
			I2C_WaitAck();
		}
		I2C_Tail();
		Addrs += EEPROM_PAGE_SIZE;
		tmp += EEPROM_PAGE_SIZE;
	}

	if(size)
	{
	  I2C_Head(Addrs);

		for(i = 0; i < size; i++)
		{
		  I2C_SendByte(pBuf[tmp + i]);
			I2C_WaitAck();
		}
		I2C_Tail();
	}

}

static void I2C_SendByte(unsigned char data)
{
  unsigned char i = 0;
	for(; i < 8; i++)
	{
		hal_I2C_SCL_SET(0);
		I2C_Delay(1);
	  if(data&0x80){
		  hal_I2C_SDA_SET(1);
		} else {
		  hal_I2C_SDA_SET(0);
		}
		I2C_Delay(1);
		hal_I2C_SCL_SET(1);
		I2C_Delay(1);
		data<<=1;
	}

	hal_I2C_SCL_SET(0);
  I2C_Delay(1);
	hal_I2C_SDA_SET(1);
  I2C_Delay(1);
}


static void I2C_ACK(void)
{
   hal_I2C_SCL_SET(0);
	 I2C_Delay(1);
	 hal_I2C_SDA_SET(0); // SDA数据线置低，进行数据位应答。
	 I2C_Delay(1);
	 hal_I2C_SCL_SET(1);
	 I2C_Delay(1);
	 hal_I2C_SCL_SET(0);
	 I2C_Delay(1);
}


static void I2C_NOACK(void)
{
   hal_I2C_SCL_SET(0);
	 I2C_Delay(1);
	 hal_I2C_SDA_SET(1); // SDA数据线置高，不进行数据应答。
	 I2C_Delay(1);
	 hal_I2C_SCL_SET(1);
	 I2C_Delay(1);
	 hal_I2C_SCL_SET(0);
	 I2C_Delay(1);
}

static void hal_I2C_Start(void)
{
  hal_I2C_SDA_SET(1);
	I2C_Delay(1);
	hal_I2C_SCL_SET(1);
	I2C_Delay(1);
	hal_I2C_SDA_SET(0);
	I2C_Delay(1);
}

static void hal_I2C_Stop(void)
{
  hal_I2C_SDA_SET(0);
	I2C_Delay(1);
	hal_I2C_SCL_SET(1);
	I2C_Delay(1);
	hal_I2C_SDA_SET(1);
	I2C_Delay(1);
}


static void hal_I2C_Config(void)
{
   GPIO_InitTypeDef GPIO_Struct;
	 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	 GPIO_Struct.GPIO_Mode = GPIO_Mode_Out_OD;
	 GPIO_Struct.GPIO_Speed = GPIO_Speed_50MHz;
	 GPIO_Struct.GPIO_Pin = I2C_SCL_Pin | I2C_SDA_Pin;
	 GPIO_Init(GPIOB, &GPIO_Struct);

	 hal_I2C_SDA_SET(1);
	 hal_I2C_SCL_SET(1);

}


void hal_I2C_SDA_IO_SET(unsigned char IOMode)
{
  if(0 == IOMode) {
	 GPIO_InitTypeDef GPIO_Struct;
	 GPIO_Struct.GPIO_Mode = GPIO_Mode_Out_OD;
	 GPIO_Struct.GPIO_Speed = GPIO_Speed_50MHz;
	 GPIO_Struct.GPIO_Pin =  I2C_SDA_Pin;
	 GPIO_Init(GPIOB, &GPIO_Struct);
	}
	if(1 == IOMode) {
	 GPIO_InitTypeDef GPIO_Struct;
	 GPIO_Struct.GPIO_Mode = GPIO_Mode_IPU;
	 GPIO_Struct.GPIO_Speed = GPIO_Speed_50MHz;
	 GPIO_Struct.GPIO_Pin =  I2C_SDA_Pin;
	 GPIO_Init(GPIOB, &GPIO_Struct);
	}
}


static void hal_I2C_SDA_SET(unsigned char i)
{
  if(i) {
	   GPIO_SetBits(I2C_SDA_PORT,I2C_SDA_Pin);
	 } else {
	   GPIO_ResetBits(I2C_SDA_PORT,I2C_SDA_Pin);
	 }
}


static void hal_I2C_SCL_SET(unsigned char i)
{
   if(i) {
	   GPIO_SetBits(I2C_SCL_PORT,I2C_SCL_Pin);
	 } else {
	   GPIO_ResetBits(I2C_SCL_PORT,I2C_SCL_Pin);
	 }
}

static void I2C_Delay(unsigned short t)
{
  unsigned short i=50,j,c;
   c = t;
   for(j=0; j<c; j++)
   {
	   while(i)
	   {
				i--;
	   }
	}
}

unsigned char hal_IC_SDA_INPUT(void)
{
  return GPIO_ReadInputDataBit(I2C_SDA_PORT, I2C_SDA_Pin);
}
